下压式薄型CPU风冷散热器结构设计

　　这套下压式薄型风冷散热装置主要面向紧凑型台式主机、ITX小机箱、一体机以及对安装高度敏感的工控计算平台。在常规塔式散热器受限于机箱内部纵向空间、无法顺利装入低矮机箱的场景下，这类薄型下吹结构能够把整体高度压缩到极小范围，同时兼顾处理器核心区域与周边供电模组、内存插槽的气流覆盖，是小体积高性能装机方案里十分常见的热管理部件。

　　从整机热管理逻辑来看，处理器在高负载运算时热量集中在芯片顶盖极小面积上，若仅依靠底座接触而没有足够的扩热与换热面积，热量会迅速堆积导致降频。该结构通过底部平整接触座承接CPU顶盖传来的热流，再经由内部导热构件把热量快速分散到上方密集排列的金属鳍片阵列，最后由轴流风扇驱动环境冷空气横向穿过鳍片间隙，将热量带走。与塔式侧吹方案不同，下压式风扇的出风方向垂直指向主板平面，气流在冲击鳍片后会向四周扩散，顺带扫过CPU插座周围的电感、电容、MOS管以及内存表面，这对供电相数较多、主板布局紧凑的平台尤其有价值——很多ITX主板本身供电散热片面积有限，依靠CPU风扇的余风就能明显改善周边元件的工作温度。

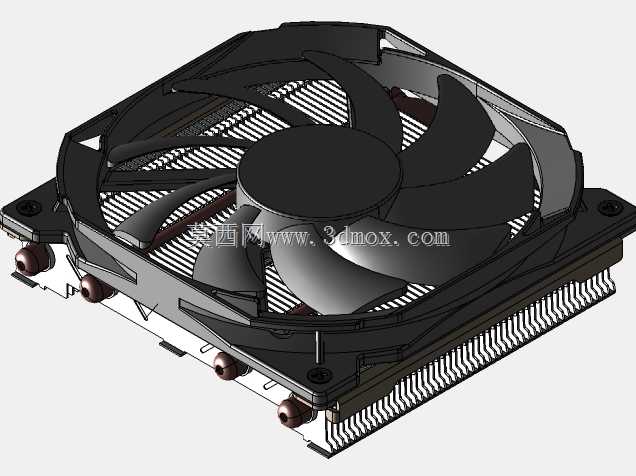

　　结构上可以看到几个关键部分协同工作。底部基座承担接触与导热任务，接触面需要保证较高平面度，以便在扣具压力下与芯片顶盖均匀贴合，减少接触热阻。基座向上延伸出密集的薄鳍片，鳍片采用大面积极简阵列排布，片与片之间保持均匀间隙，既扩大了与空气的换热面积，又避免间隙过小造成风阻陡增、风量衰减。风扇部分采用大尺寸七叶轴流叶轮，外框为方形结构以便与鳍片组轮廓对齐，扇叶曲面经过弯掠处理，目的是在较低转速下推动更多空气，同时削弱叶尖涡流带来的气动噪声。风扇中心轮毂较大，可容纳电机与轴承组件，保证长期运转的动平衡与寿命。

　　安装边界是这类产品设计中必须反复校核的环节。由于主打低矮空间，整机高度被严格控制，风扇厚度与鳍片高度叠加后仍需留出主板到机箱侧板或电源的安全间隙，避免干涉。底部四角可见的弹性固定柱对应主板上的标准安装孔位，装配时将销钉穿过孔位并卡紧，即可把散热器压固在CPU插座上方；弹性元件的作用是提供持续且均匀的预紧力，既保证底座与芯片紧密接触，又避免局部压力过大损伤PCB或芯片封装。设计时还要核对风扇与内存的高度冲突——高马甲内存往往会侵占散热器下方空间，因此薄型下吹方案在鳍片外沿和风扇下缘都做了避让，使气流路径与元件布局之间取得平衡。

　　从建模角度看，这类产品适合用来练习多零件协同装配与曲面造型。扇叶属于典型的空间曲面零件，需要通过叶型截面放样、扭转角控制与阵列完成；鳍片阵列数量多、厚度薄，适合用阵列与轻量化特征表达；底座、扣具、固定销则涉及配合尺寸、安装孔位与干涉检查。把风扇旋转包络、鳍片间隙、安装柱行程以及主板避让区一并纳入装配校核，能够较完整地还原一个真实散热模组从热设计到结构落地的工程过程。对于从事机箱结构、板卡布局或小型计算设备热设计的工程师而言，理解这种下吹薄型方案的气流组织与尺寸约束，有助于在有限空间内做出散热能力与兼容性都更稳妥的选型与设计。
