微型直线导轨MGN09R精密导向构件

　　微型直线导轨在桌面级自动化、检测仪器与小型精密装备里承担着最基础也最苛刻的导向任务。MGN09R这一规格属于窄幅微型系列，轨宽约9mm量级，整体截面紧凑，适合安装空间被严格压缩、又要求运动平顺的场合。常见落点包括半导体后段检测工位的取放滑台、光学调焦机构、医疗分析设备的样本推送轴、3C产品组装夹具中的短行程移动单元，以及小型雕刻、点胶、贴片设备的轻载坐标轴。

　　从功能上看，导轨本体提供高直线度的滚道基准，配套滑块内部以钢珠在四条滚道间循环滚动，将滑动摩擦转化为滚动摩擦，从而降低驱动力并保持重复定位精度。微型导轨的价值不只在于“能直线运动”，更在于它对偏载、俯仰和偏航误差的约束能力。滑块沿轨道方向自由移动，而在垂直与水平两个方向上提供刚性支撑，使执行端在频繁启停、微步进给时仍能维持稳定轨迹。

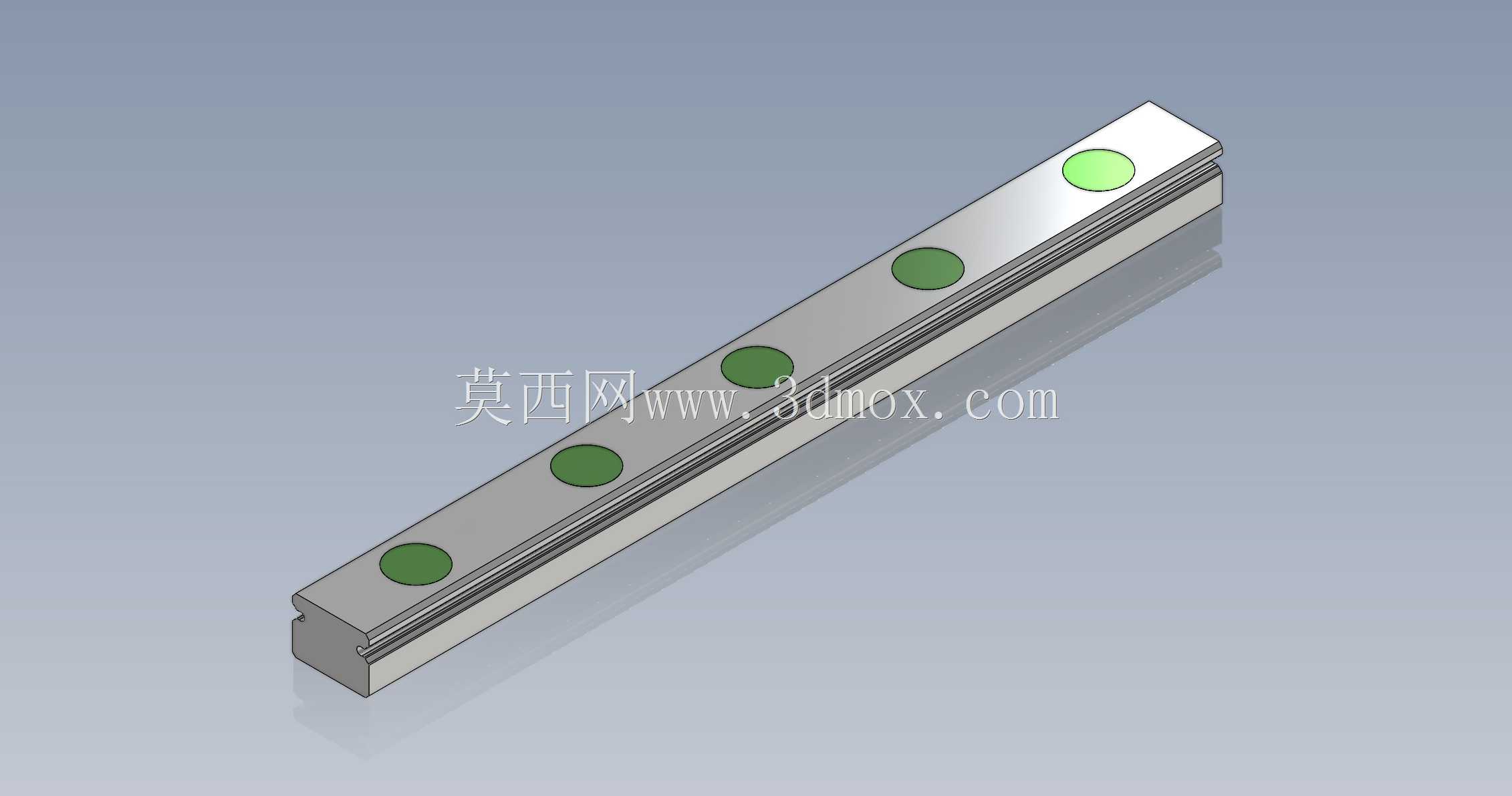

　　建模时需要把这种约束关系表达清楚。导轨条为长条形淬硬钢件，顶面均布安装沉孔，用于从轨体上方向安装基面锁付；孔位间距、端距与孔径决定了装配边界。滑块外形为方块状，内部包含回流通道、保持链与钢珠组，端部设有端盖形成循环回路；若只表现外观，可将钢珠与回流结构作为内部细节简化，但轨、块之间的配合间隙、滚道位置与安装孔必须准确，否则在整机干涉检查中会失去参考意义。

　　外形尺寸方面，选型时首先确认轨道宽度、滑块长度与宽度、组合高度，以及轨道总长和滑块可行程。微型导轨对安装基面的平面度较敏感，基座若存在明显波浪或翘曲，会把误差强制传递到滚道，造成预压变化、运行阻力增大甚至早期点蚀。因此结构设计中通常在导轨下方设置加工到位的安装面，必要时增加压块或侧向定位边，保证轨侧基准贴紧。

　　安装边界还要考虑螺钉沉入深度与周边避让。轨条沉孔需与基面螺纹孔对正，锁紧时按交叉顺序分步施加扭矩，避免单端先紧导致轨条弯曲。滑块上的安装孔用于连接移动工作台，螺钉长度不能侵入滑块内部滚动区域；工作台面与滑块顶面之间应保持清洁，垫片宜采用磨削件，控制平行度。对于多轴叠合结构，下方轴的导轨安装面与上方轴的运动方向需要在装配阶段校准，防止两轴垂直度误差累积。

　　设计思路上，MGN09R偏向轻载、短行程、高频次往复场景，不宜直接套用大型导轨的重载经验。若负载力矩较大，可考虑加长滑块或双滑块并列布置，以增大支撑跨距；若只受中心轴向载荷，标准滑块已能满足多数精密进给需求。预压等级需结合手感与刚性权衡：轻预压适合检测仪器和低阻力机构，中等预压用于需要更高刚性的定位轴，但过高预压会明显增加摩擦并缩短寿命。

　　润滑与维护也不能在结构阶段忽略。微型导轨端部或侧面通常预留注油空间，防尘件则用于阻挡微细粉尘。在洁净室、光学平台等环境中，轨道表面多采用低发尘润滑脂；在多屑工况下，则需配合防护罩或刮屑片。三维布局时应给注脂嘴、维护工具和滑块行程末端留出操作空间，避免设备装配完成后无法保养。

　　从整机协同看，导轨常与微型丝杠、同步带或直线电机配合组成进给轴。导轨负责承载与导向，驱动件负责提供推力，二者轴线应尽量平行并靠近负载中心，以减小倾覆力矩。建模装配中可将导轨固定于基座，滑块连接运动板，再把电机、丝杠螺母、传感器挡片依次布置，检查全行程内电缆、管路和周边机架是否存在干涉。

　　这类构件的几何虽不复杂，但对尺寸链和装配关系要求很高。准确还原轨条孔位、滑块包络、运动行程和安装基面，能够让结构工程师在方案阶段完成空间校核、刚性预估与维护性判断，也便于后续工程图导出、BOM编制和外购件选型对接。
