牧田LXT18V电动工具配套锂电池结构

　　在手持电动工具的实际作业场景里，供电单元的结构可靠性直接决定了户外无市电场景下的作业连续性，这款适配牧田LXT系列18V平台的锂电池结构，完全围绕手持冲击钻、角磨机、电动扳手这类大电流放电工具的使用需求做结构适配。从拆解后的实物结构能看到，整个电池包的外壳采用卡扣加螺丝的复合固定方式，上盖的接口卡位完全匹配牧田18V工具的电池仓锁止结构，安装时推入即可听到锁止卡扣的到位声响，拆卸时按压工具上的解锁按键就能顺利拔出，不需要额外的辅助工具，这种快拆结构完全适配工地、装修现场频繁更换电池的作业节奏，不会因为电池拆装卡顿耽误作业进度。

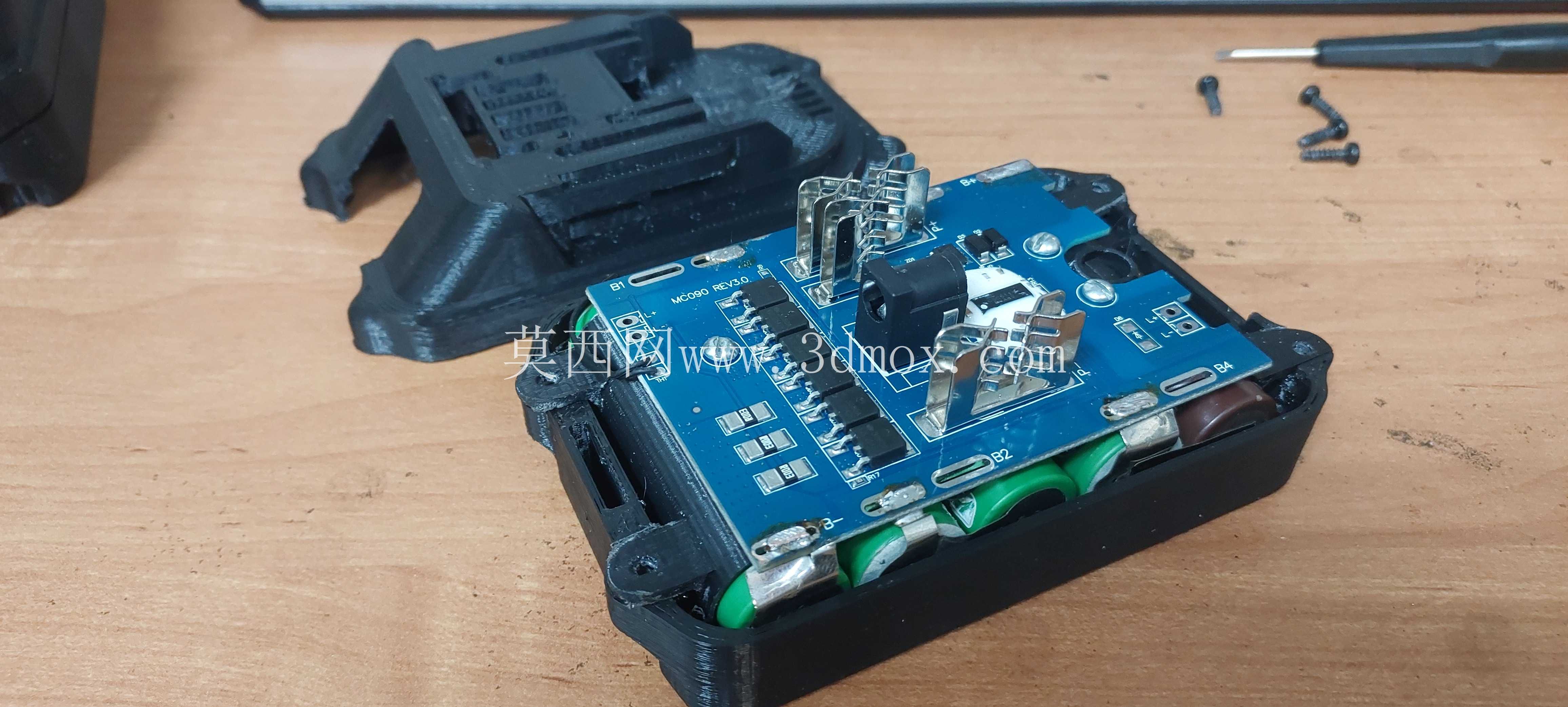

　　内部的电芯排布采用卧式层叠布局，18650规格的动力电芯通过镍片串并联组成18V的输出电压组，电芯之间预留了均匀的散热间隙，大电流持续放电时产生的热量可以通过间隙内的空气流通带走，避免电芯局部过热导致的输出功率下降或者保护板触发过温保护。保护板的布局紧贴电芯组的上方，板载的MOS管、采样电阻都做了加厚焊盘处理，能承受电动工具启动瞬间的大电流冲击，不会因为瞬时电流过大导致焊盘脱焊或者元件烧毁，保护板上的接口端子直接和外壳上的输出铜片连通，铜片做了镀镍防锈处理，长期插拔使用也不会因为氧化导致接触电阻变大，避免使用中出现接触打火或者电压压降过大的问题。

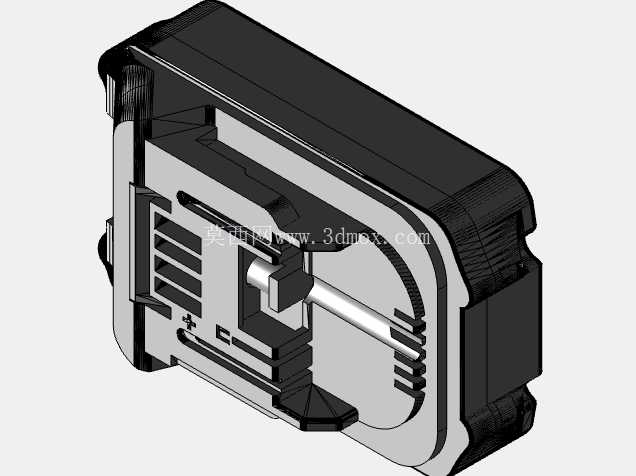

　　外壳的安装边界完全遵循牧田LXT18V电池的通用尺寸规范，和工具电池仓的配合间隙控制在0.2mm以内，既不会因为间隙过大导致安装后晃动，也不会因为间隙过小导致低温环境下外壳收缩出现卡滞无法装入的问题。外壳的握持部位做了细微的防滑纹理，戴劳保手套更换电池时也能稳稳握住，不会因为手滑导致电池掉落摔坏。从结构还原的角度来说，这个模型是基于实物STL逆向重构而来，部分曲面特征做了几何简化处理，但所有的安装卡位、锁止凸台、螺丝孔位都和实物保持一致，用来做电池包的改装结构设计、第三方电池外壳开模验证、或者电动工具整机的装配干涉检查都完全够用，不需要再额外测量实物的安装尺寸。

　　在实际的设备配套场景里，这类18V锂电池除了适配原厂的牧田电动工具，也经常被改装用作户外便携电源、小型自动化设备的移动供电单元，这时候准确的外形尺寸和安装接口数据就尤为重要，模型里保留的所有安装定位特征，能直接导入装配环境做配合验证，省去了手动测绘的时间成本。内部的电芯仓结构也做了完整还原，设计改装款电池包的时候，可以直接在这个结构基础上调整电芯排布、增加均衡电路的安装空间，不用从零开始绘制外壳的基础轮廓。外壳的壁厚控制在2mm，采用阻燃尼龙材质注塑的话，既能满足跌落冲击的强度要求，也能控制整体重量，不会因为电池过重导致手持工具操作时疲劳感加剧。输出接口的极性位置、锁扣的弹性行程都在模型里做了对应体现，做配套充电器设计的时候，也可以直接调用这个模型做充电接口的配合验证，避免出现接口插不进去或者锁止失效的问题。
