机床用触发式三维接触测头结构

　　这套三维接触测头主要面向普通车床、铣床、加工中心以及小型数控设备的在机测量场景，用来替代人工反复打表、试切和寻边操作。实际加工中，工件装夹后往往存在基准偏移、毛坯余量不均、坐标系设定偏差等问题，测头装入主轴或刀位后，可通过探针接触工件表面，把机械触碰转化为触发信号，再由控制系统记录当前坐标，从而完成工件原点找正、台阶高度确认、孔位中心拾取、轮廓余量检查等工作。对于小批量生产、返修件加工和教学型机床改造，这类附件能明显减少停机测量时间，也能降低因人为读数误差造成的报废风险。

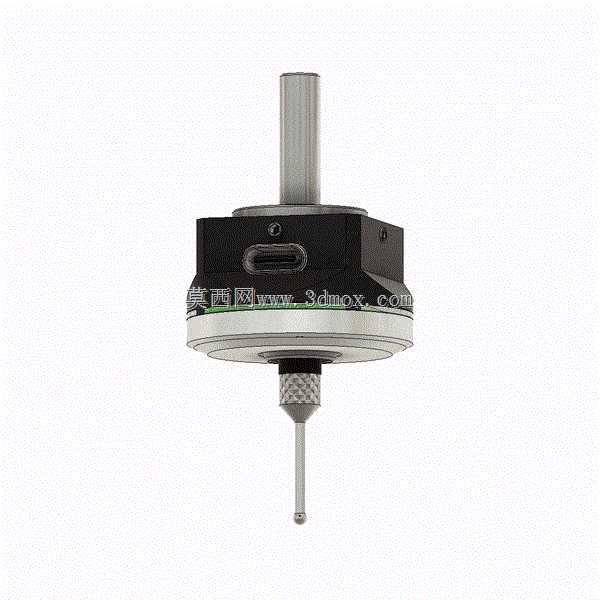

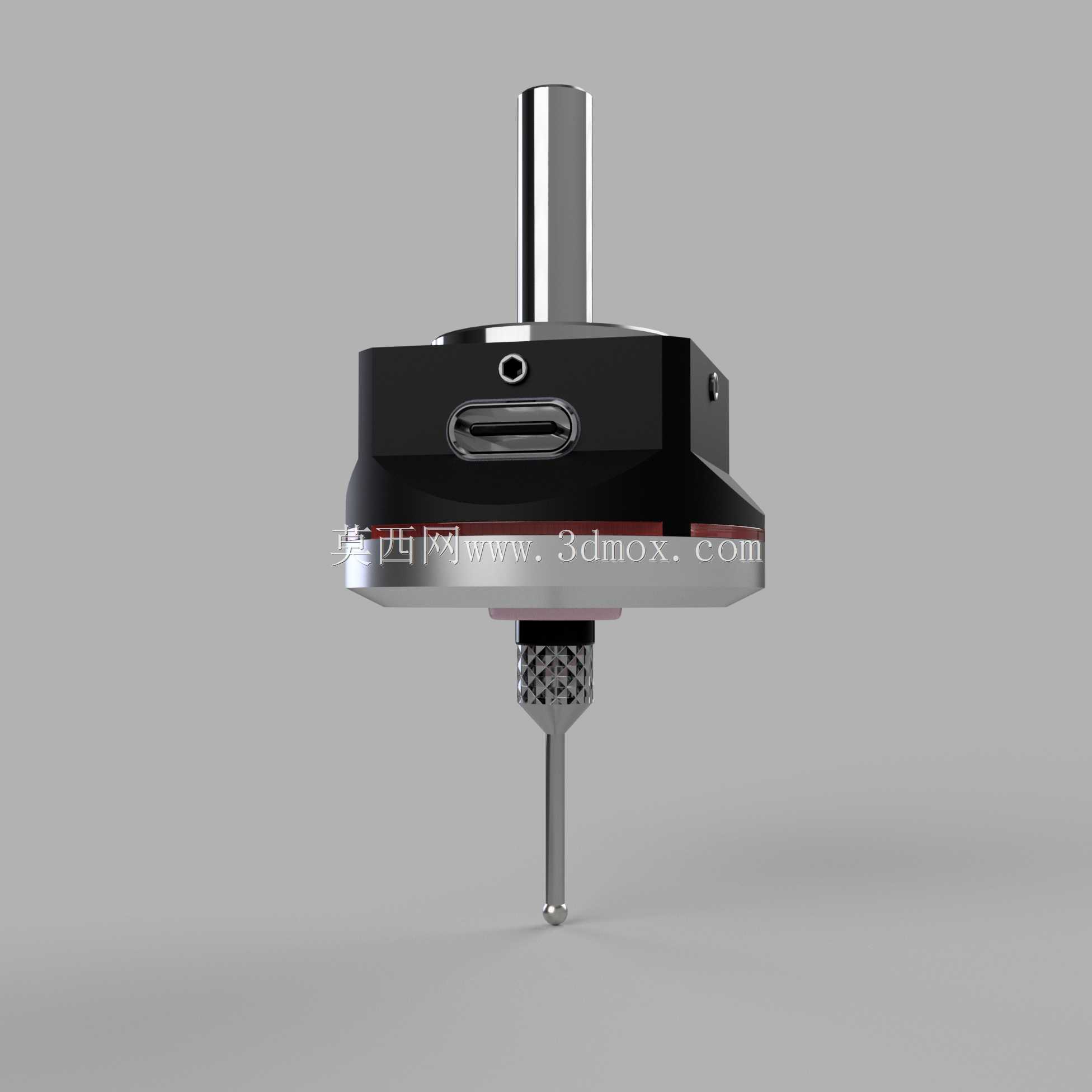

　　从结构上看，测头本体采用上部圆柱柄、中部圆盘壳体和下部细长探针的布置方式。圆柱柄用于与主轴夹套、刀杆或专用 holder 配合，安装时需要保证柄部轴线与主轴回转轴线尽量重合，偏心会直接影响不同方向触发点的一致性。中部壳体承担内部触发机构、信号发生元件和密封防护的安装空间，外形做成近似圆盘加方形侧部的组合，既便于在有限的主轴端部空间内布置元件，也能为装配、检修和方向识别提供明确的外部基准。下部探针通过短连接段与本体相接，末端为小球测尖；小球与被测面接触时，力沿探针杆传递到内部微动机构，达到设定触发阈值后产生跳变信号。

　　建模时需要重点把握几个工程边界。首先是柄部直径和有效夹持长度，它决定了测头能否被现有夹头稳定夹紧，也关系到悬伸后的刚性；若柄部伸入夹头过短，高速移动或误碰撞时容易产生摆动，若伸入过长，则可能与主轴端面、压帽或刀塔相邻部件干涉。其次是本体最大外径和下表面到测尖的距离，机床自动换刀或刀塔回转时，邻近刀具、夹具、压板和工件凸台都要按这个包络体检查间隙。探针部分虽然细长，但不能只按外观绘制，测尖球径、杆部直径、连接螺纹或锥面过渡都应在模型中体现，因为后续校准半径、补偿测针长度以及判断触碰方向时都依赖这些尺寸。

　　功能设计上，触发式测头并不追求连续扫描，而是强调接触瞬间的重复性。探针从X、Y、Z不同方向接近工件时，内部机构应在相近预行程范围内给出信号；测尖触碰孔壁、台阶面、斜面或圆柱面后，控制系统根据机床坐标和标定值计算实际特征位置。为了适应车间环境，壳体下部通常需要考虑冷却液、铝屑、铁屑和油污的影响，探针与本体连接处的过渡不能形成容易堆积切屑的死角。实际使用中，测头移动速度要分段控制：快速接近时保留安全距离，低速测量时再触发，越过触发点后应立即回退，避免探针侧向受力过大。

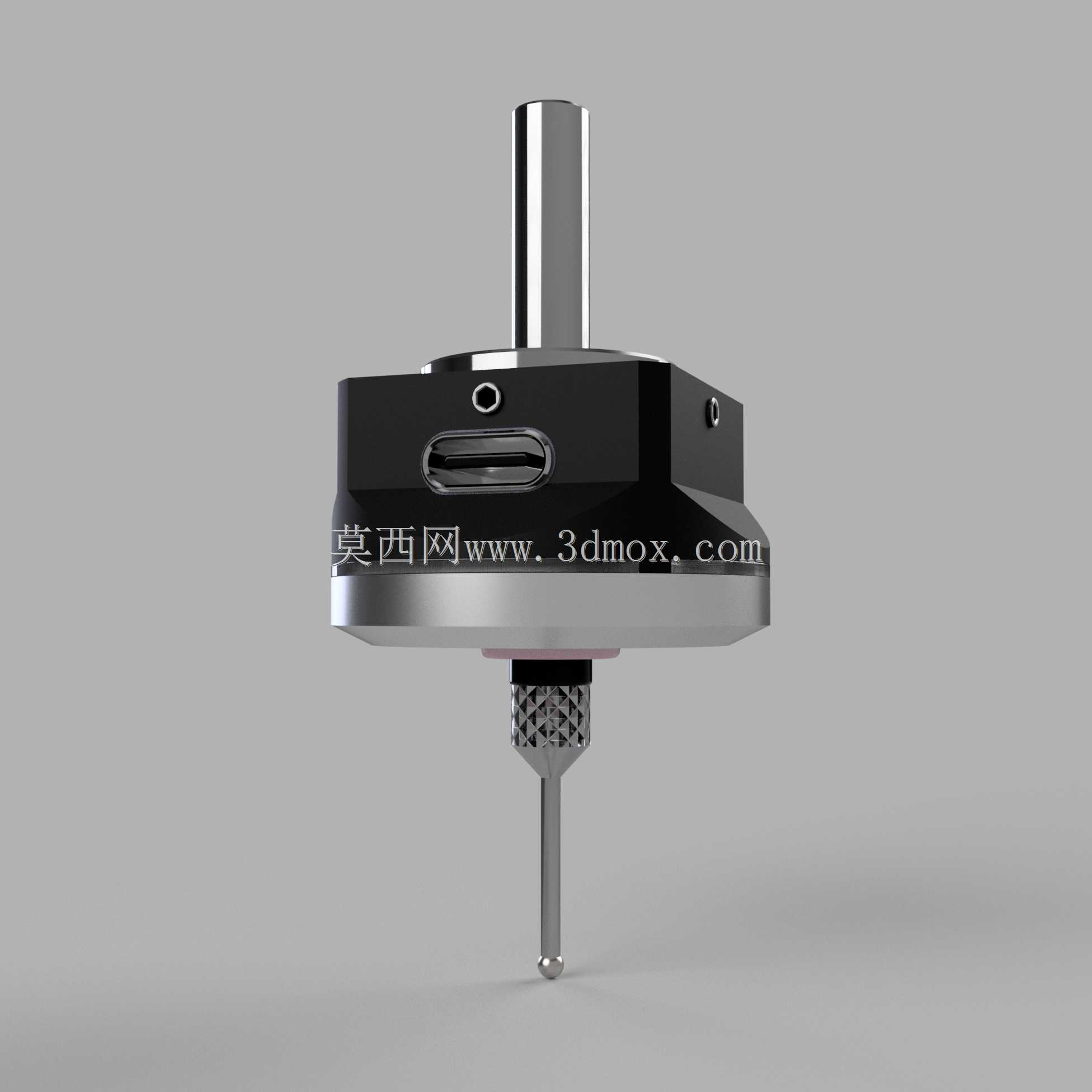

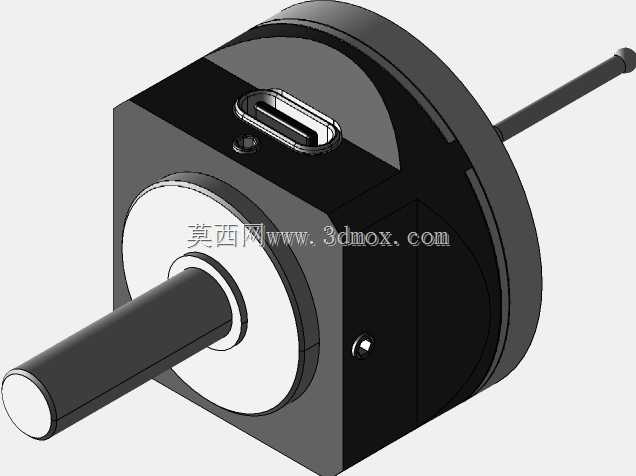

　　该模型在外观层面还原了测头的主要装配关系：顶部直柄可直接进入夹持区域，中部壳体表达了信号窗口和侧向接口位置，下部探针展示了测尖、杆部和连接节的比例。对于设备选型人员，可以借此在机床数字样机中提前布置测头姿态，检查门体开启、刀库换刀、夹具升降和工件回转时的空间冲突；对于结构设计人员，可以围绕柄部夹持、探针更换、密封防护和碰撞保护继续细化内部机构；对于加工编程人员，则可依据测头外形和探针长度规划测量路径，把寻边、对刀和首件检测动作纳入工序。需要注意的是，测头属于精密附件，模型中的细长探针不能按普通刚性刀具理解，编程时应设置合理的进给速度、回退距离和异常触碰保护，才能在保证测量精度的同时避免测针弯曲或本体损坏。
