机床加工用刀具长度对刀设定探头

　　在数控加工车间里，刀具长度补偿值的准确性直接决定首件加工能否一次合格。这套刀具长度设定探头正是为立式加工中心、数控铣床、钻攻中心以及精雕机配套设计的机外或机内对刀装置，核心作用是在刀具装夹完成后，快速测定刀尖相对于主轴端面的实际长度，并将数值反馈给数控系统，写入对应的刀具长度补偿寄存器，从而替代传统人工塞尺、纸片试切的粗放方式。

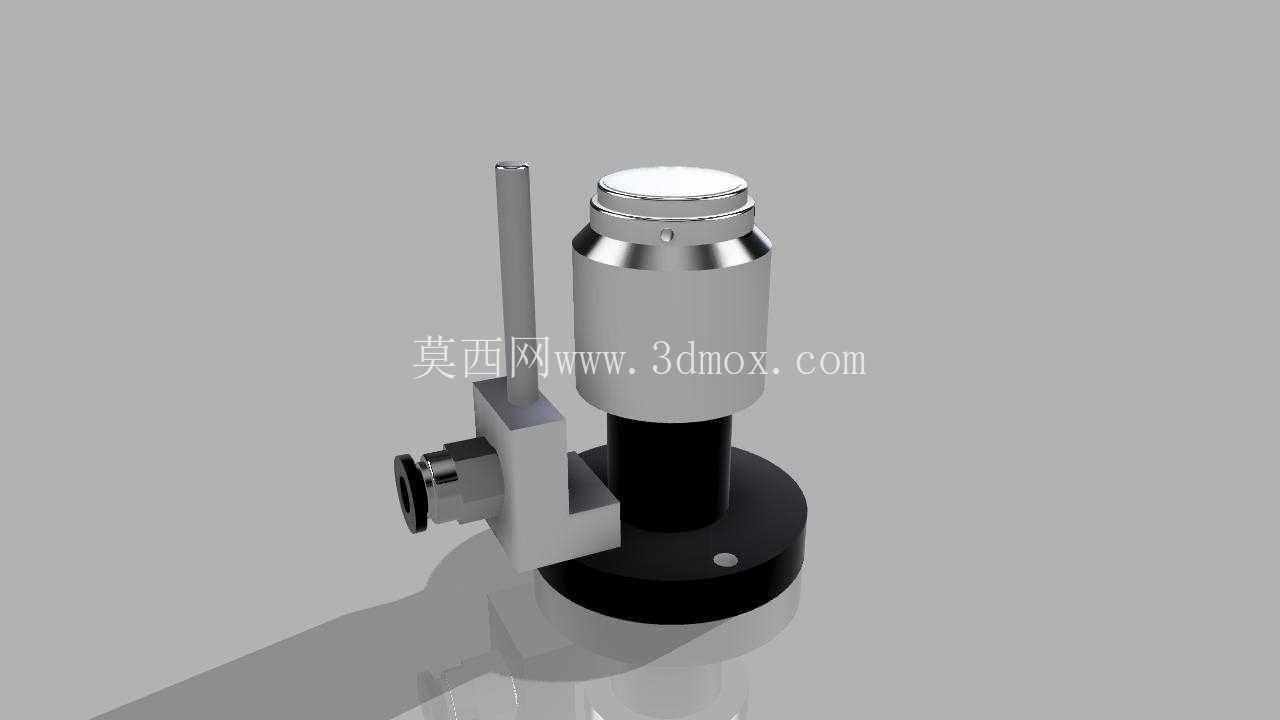

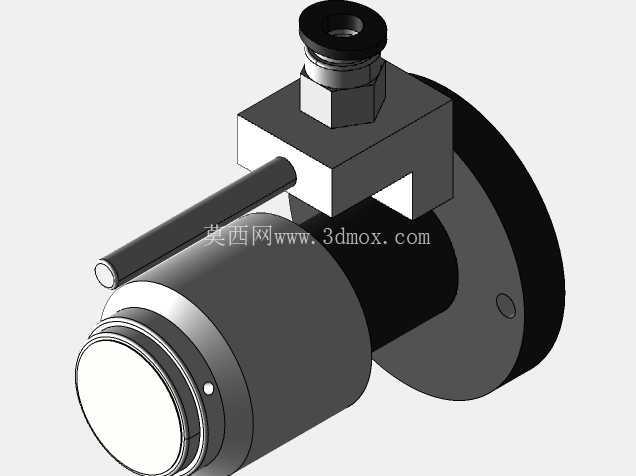

　　从结构布局看，装置采用立柱式直立构型，底部为圆形安装底座，底座上预留沉头固定孔，可通过内六角螺栓直接锁紧在机床工作台T型槽或专用对刀仪基座上。底座上方承接黑色柱状支撑段，顶端为银色金属测量筒体，筒体最上端是高精度硬质合金测量触面，该触面经过研磨处理，平面度与平行度控制在微米级，保证刀具垂直下压接触时触发位置重复一致。筒体侧面布置信号输出接口，采用侧向快插式气电接头，既传输触发信号，也可接入洁净压缩空气实现吹气清洁，避免切屑、切削液附着在测量面上造成误触发。

　　旁侧竖立的细长杆为防溅与导向辅助结构，配合L型安装支架将信号接口抬高，远离工作台切削液冲刷区域。整套装置的外轮廓占用台面空间较小，底座直径约在七八十毫米量级，整体高度控制在一百多毫米，安装边界需要在工作台坐标系中预留出不小于100mm×100mm的平面区域，上方避让空间需保证主轴刀柄及刀具完整下行至触发位置时不与周边夹具干涉。

　　实际使用场景中，操作人员将待测刀具装入主轴后，手动或通过宏程序驱动Z轴缓慢下移，当刀尖接触顶部测量盘面瞬间，内部高灵敏触发机构动作，输出阶跃信号给系统，系统锁存当前Z轴机械坐标，结合基准块标定值自动计算刀长。对于多刀位加工任务，每把刀依次完成测量，可显著降低换刀后人工对刀的辅助时间，尤其在模具型腔、精密板类零件批量生产中，能有效控制Z向进刀深度一致性。

　　设计思路上，筒体外壳采用不锈钢与阳极氧化铝组合，兼顾刚性与耐腐蚀，底部黑色段做了密封处理，可抵御切削液喷淋和铝屑、钢屑的冲击；内部触发机构采用预压弹性支承配合精密微动开关或应变感应组件，保证单向重复精度稳定。测量盘面的超硬材质面对钢刀、合金刀、钻头、丝锥等不同刀具端部接触都不易压痕，长期使用后磨损量极小。侧向气路接口在测量前喷出气流清理刀尖与盘面，这一细节在石墨加工、铸铁干式加工场景中尤为关键，粉尘一旦夹在接触面上会带来几微米到十几微米的偏差。

　　建模时需要重点还原底座安装孔位分布、筒体与底座的同轴度关系、侧置接头的安装方位以及顶部测量盘的台阶高度，这些尺寸在整机布局干涉检查中属于硬边界。将该探头模型放入机床工作台装配体后，可同步验证主轴行程下限、刀库换刀路径以及与平口钳、吸盘等夹具的相对位置，避免现场安装后出现Z向超程或刀具无法到达测量位的问题。对于自动化产线集成，该装置还可配合机械手实现刀具在机自动检测，构成无人化加工单元的基础检测环节。
