KTB50EPlus绕组头剖视结构

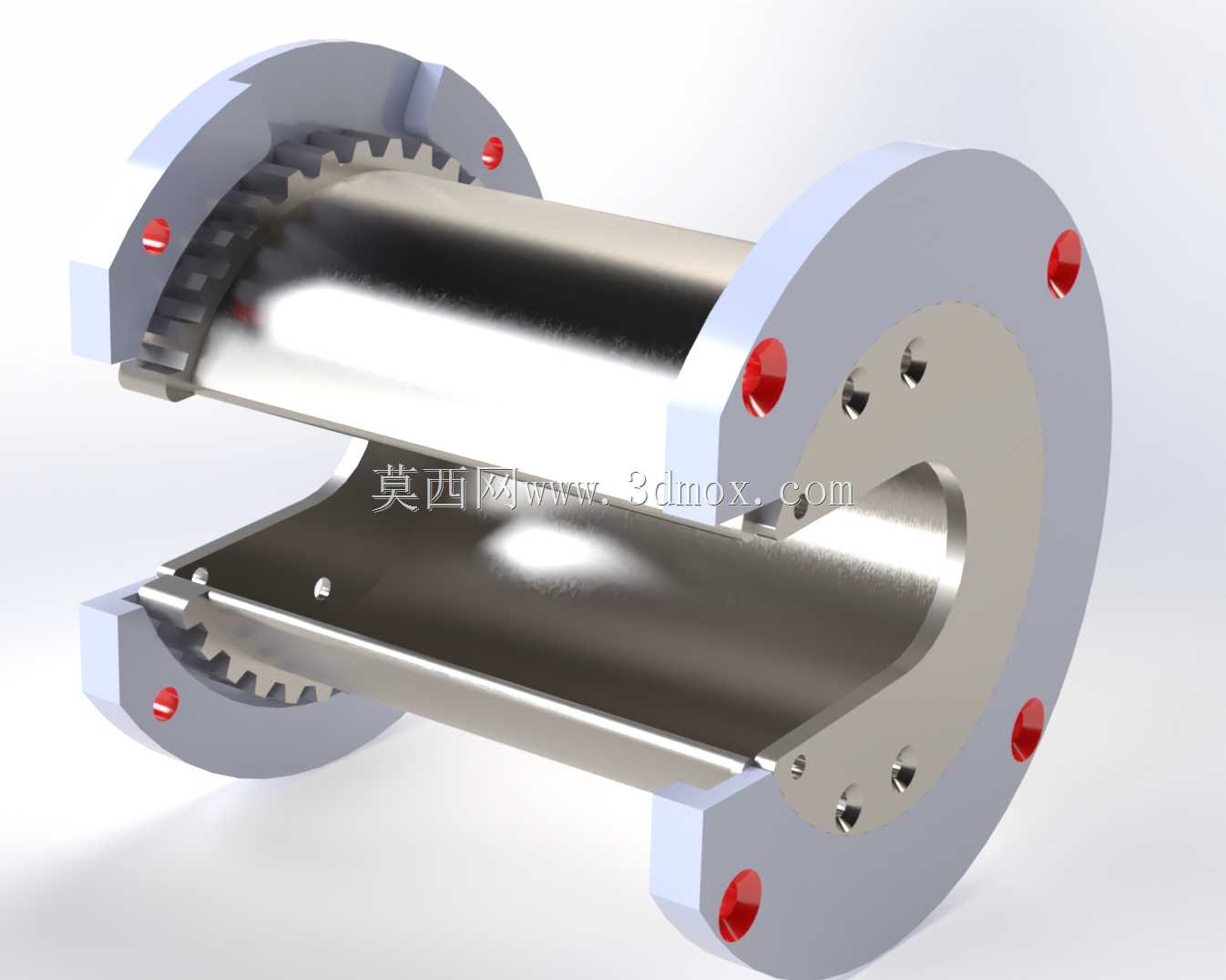

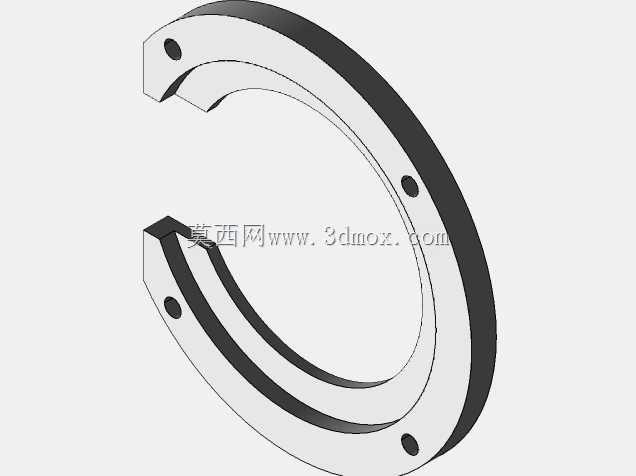

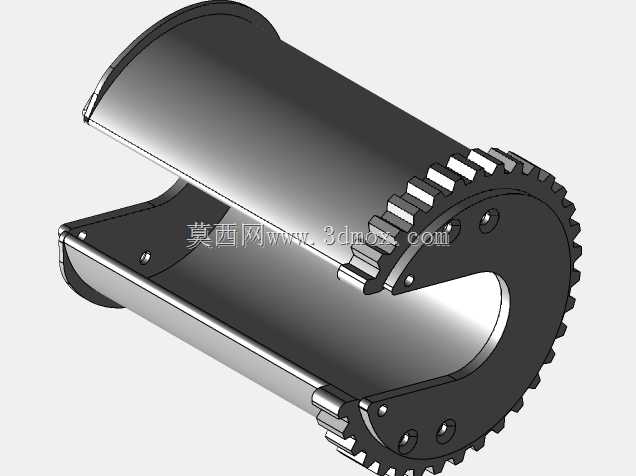

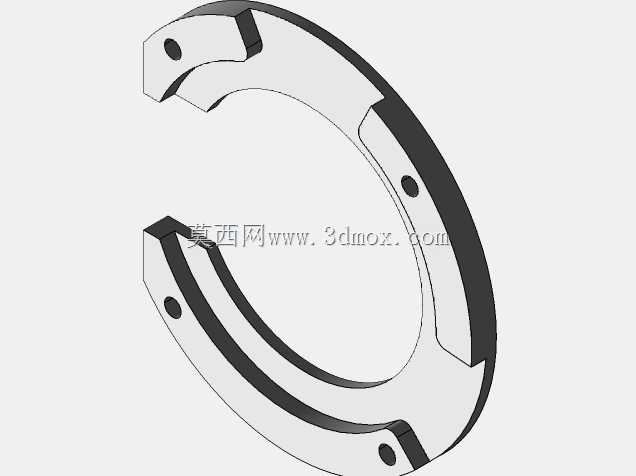

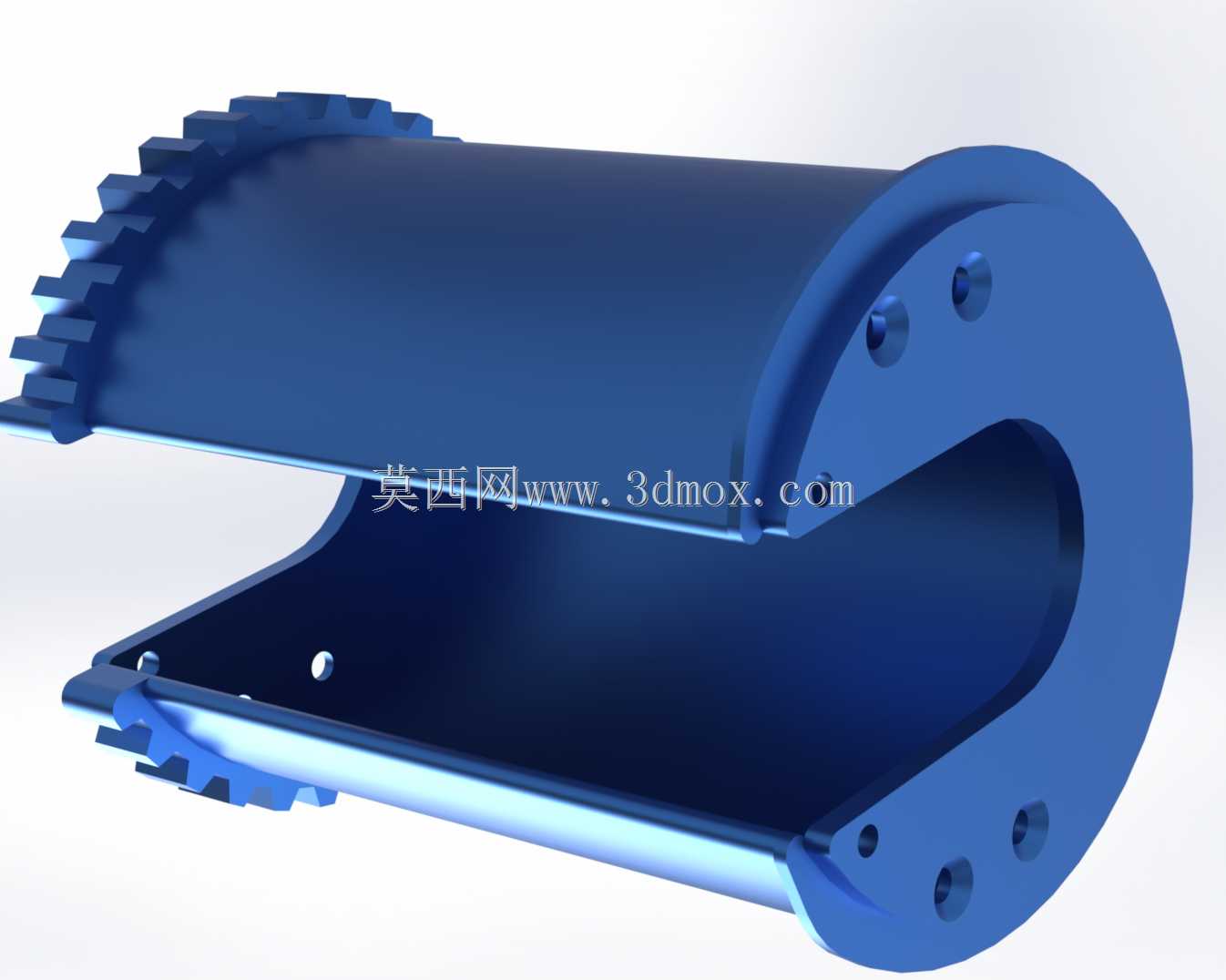

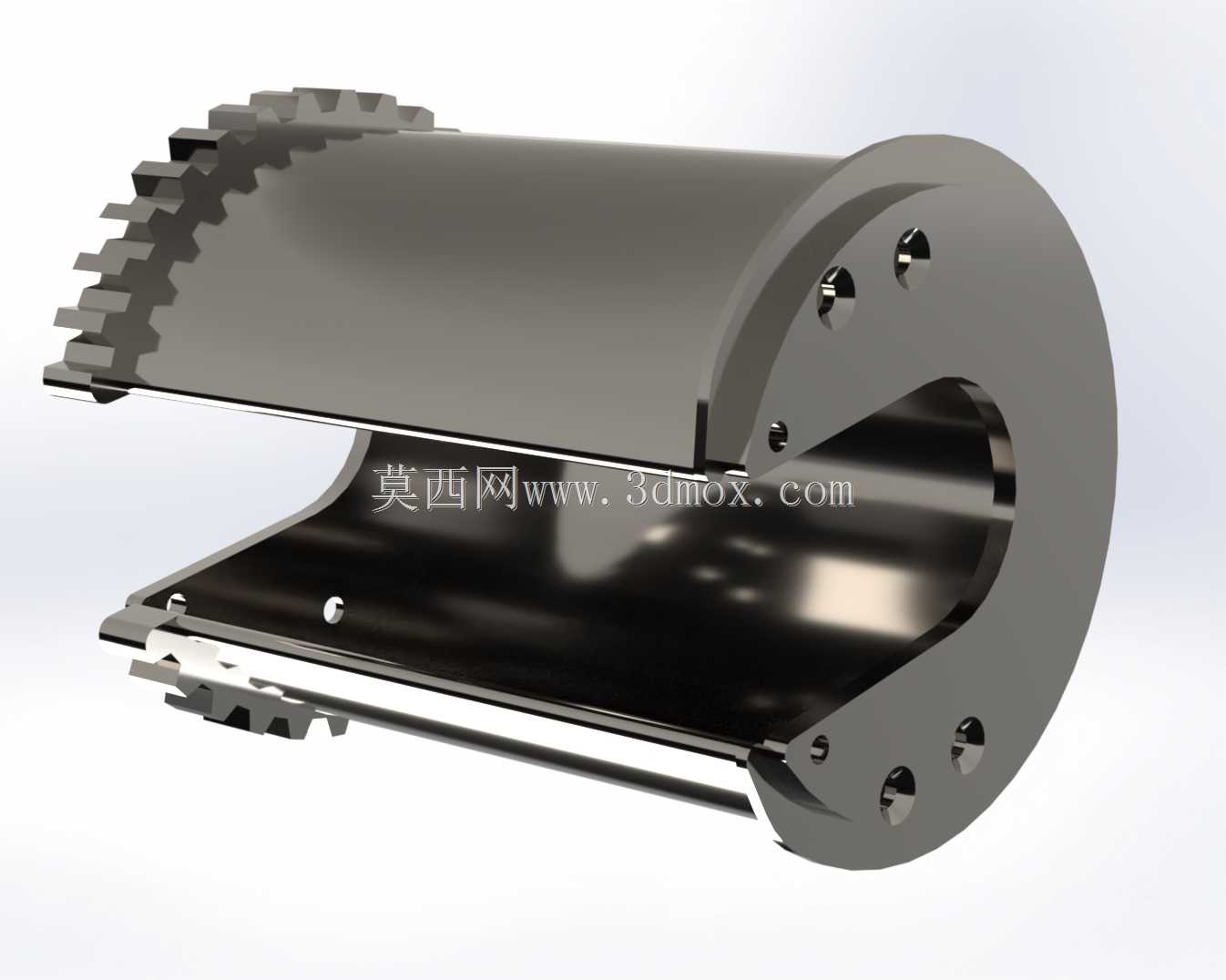

　　该结构对应中型绕线设备的端部执行组件，在电机定子线圈、变压器绕组、电抗器线包的批量绕制工位中承担线材导向、张力承接与回转定位作用。剖视呈现的双层筒身沿轴向贯通，内层为抛光金属工作面，线材绕行过程中与筒面保持低摩擦接触，避免漆包线绝缘层被刮伤；外层筒壁预留轴向开槽，既为内部传动齿圈留出装配避让空间，也方便检修时直接观察齿面啮合状态，无需整体拆解端盖。两端法兰盘采用对称布局，盘面上均布的红色嵌件为定位销孔衬套，装配时与绕线机主轴端的法兰止口对位，销孔承受绕线回转过程中的剪切载荷，衬套采用耐磨材质，长期拆装也不会磨损法兰基体孔位；法兰盘内侧加工的内齿圈与主轴驱动齿轮啮合，将主轴扭矩均匀传递至整个绕组头，齿圈沿筒身整周分布，啮合重合度高，高速绕制细线时回转抖动量可控制在极小范围。

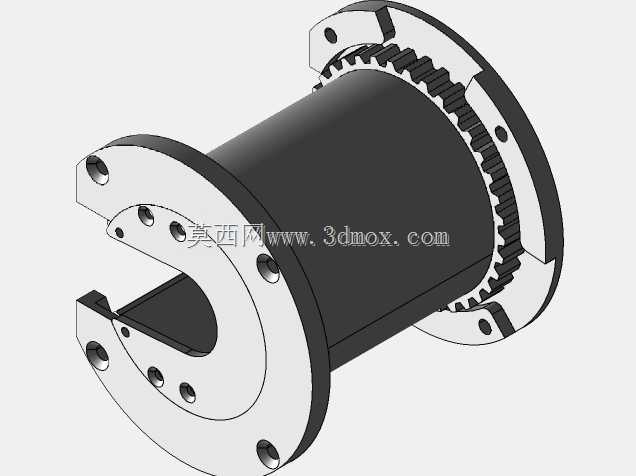

　　从安装边界来看，组件整体为同轴回转体，两端法兰外径大于中间筒身，安装时需保证法兰端面与主轴轴线的垂直度，若端面跳动超标，绕制过程中线材张力会出现周期性波动，直接导致线圈排线疏密不均；法兰盘上的螺纹孔用于锁紧固定，孔位沿圆周方向等距分布，锁紧时需按对角顺序分次拧紧，避免法兰局部受力变形造成筒身偏心。筒身内部的空腔并非冗余结构，一方面可容纳冷却气流通过，长时间连续绕制粗线径线材时，筒面与线材摩擦产生的热量可随气流带走，维持工作面温度稳定；另一方面空腔为内部张力检测元件预留了布设空间，线材绕行的张力变化可通过筒壁微形变传递至内置检测端，实时反馈给绕线机控制系统调整送线速度。

　　设计过程中优先保证了回转部件的动平衡性能，两端法兰的配重孔位对称布置，齿圈、筒身、法兰三者同轴度公差严格管控，组件在额定转速下运行无明显振动。筒身端部的阶梯凸台用于安装排线导向件，凸台高度经过校核，保证线材进出绕组头的切线角度与绕线模架的进线口匹配，避免线材出现硬折弯。该结构适配的加工场景覆盖中小功率电机定子绕线、配电变压器低压绕组绕制等工序，针对不同线径的线材，仅需更换筒面的耐磨衬套即可适配，无需改动两端法兰的安装接口，设备换型的调整工作量大幅降低。齿圈与法兰采用一体化加工成型，避免装配式齿圈出现的连接松动问题，长期承受交变扭矩也不会出现齿面错位。法兰边缘的倒角处理既去除了加工锐边，也为吊装对位提供了导向，组件往主轴上装配时，倒角可引导止口顺利滑入配合位，降低装配对位的难度。
