立式旋转轮间智能仓储存取工作站

　　这套轮间回转式存储装置的核心设计逻辑，是在车间有限的占地范围内，把传统平面铺开的物料存储位沿竖直环形轨迹排布，通过中心回转机构带动货位模块转动，让操作人员无需在货架通道间来回走动，只需要在固定的存取工位等待目标货位旋转至操作口，即可完成工件、工装、零配件的取放作业。在离散制造车间的实际落地场景里，这类设备常布置在机加工工段旁、装配线边或者刀具量具室入口，用来存放CA6140这类普通车床加工所需的配套工装、小型精密零件、待检工件与常用刀具，解决传统平库占地大、拣货路径长、小零件混放难找的痛点。

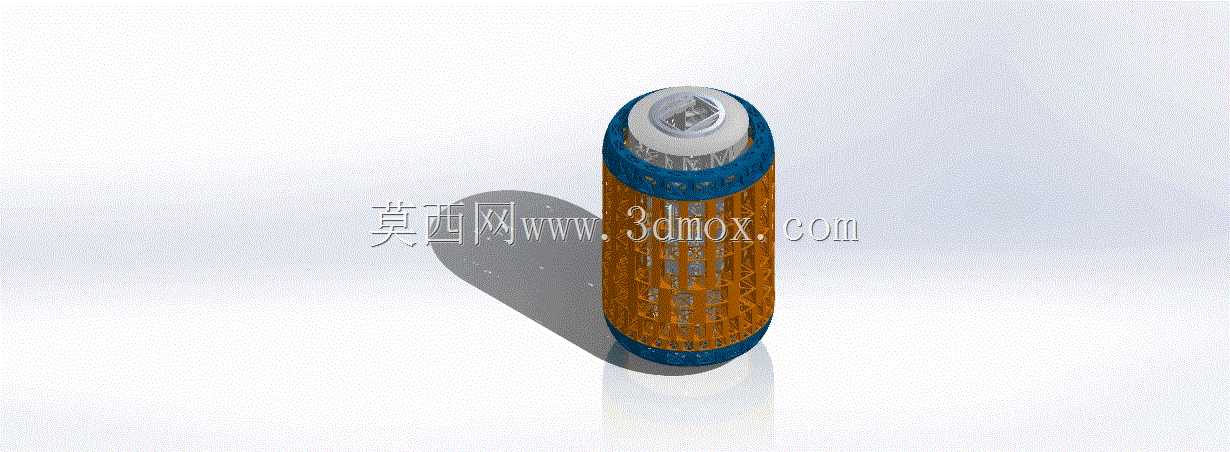

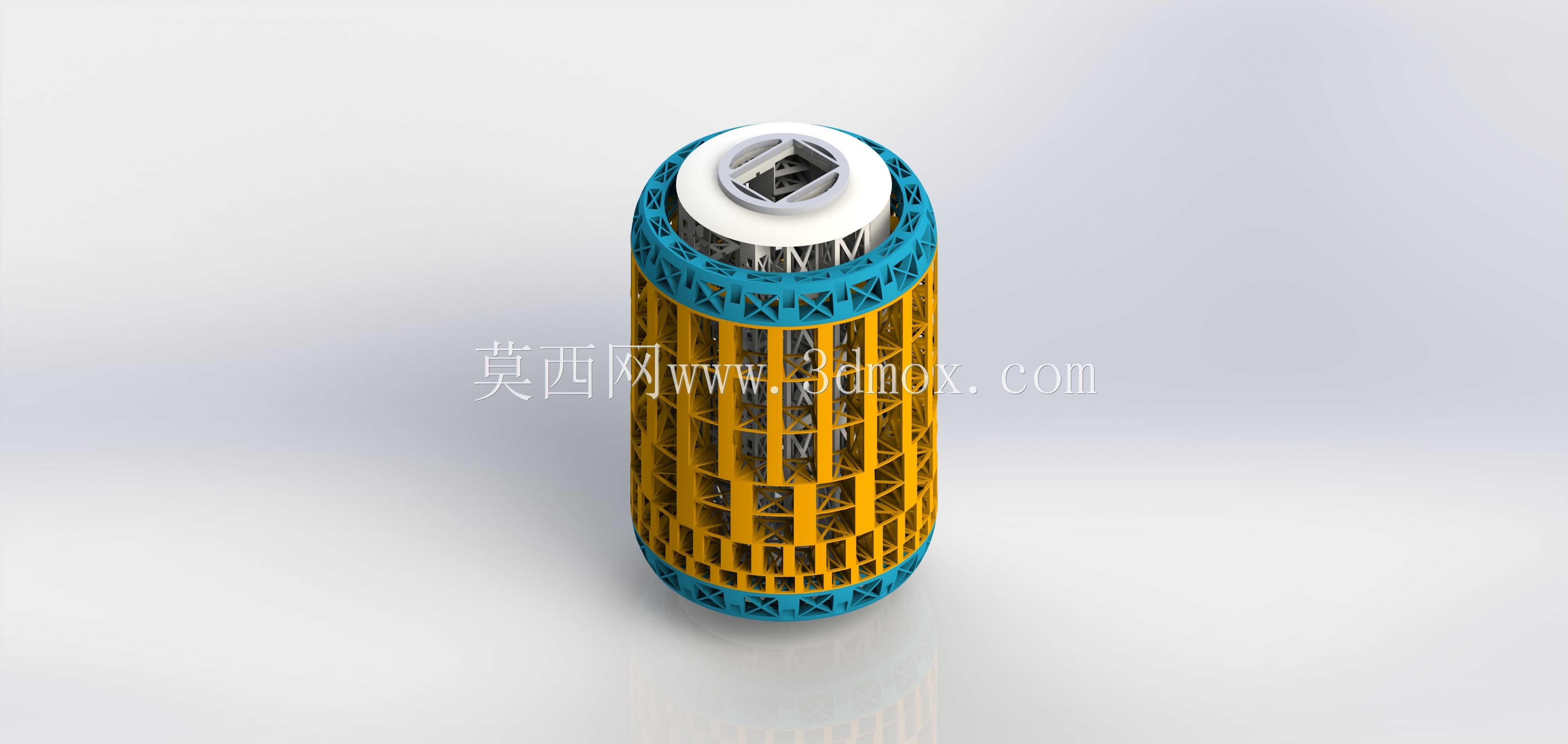

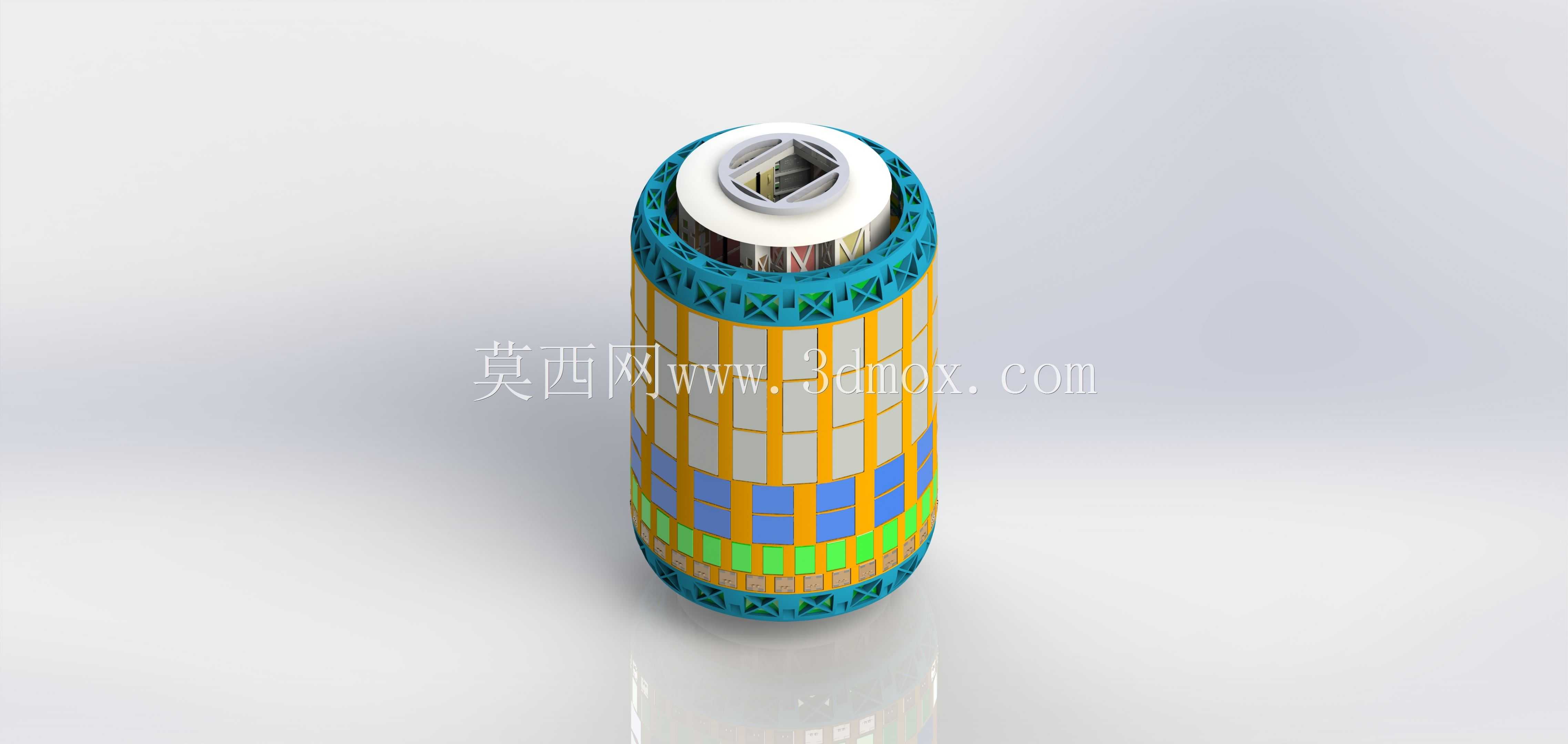

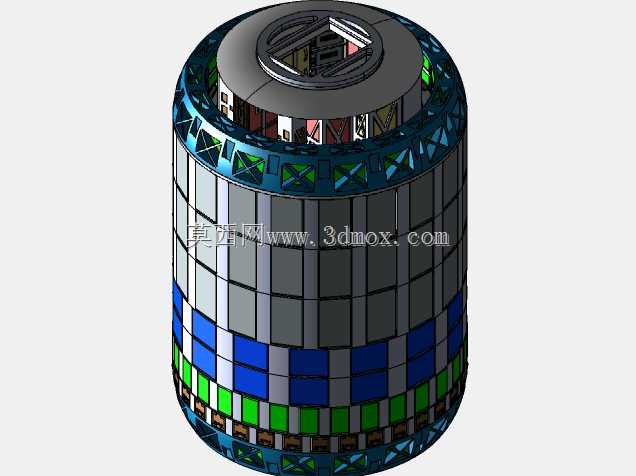

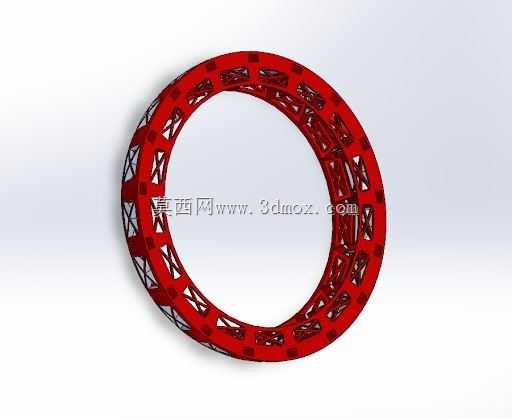

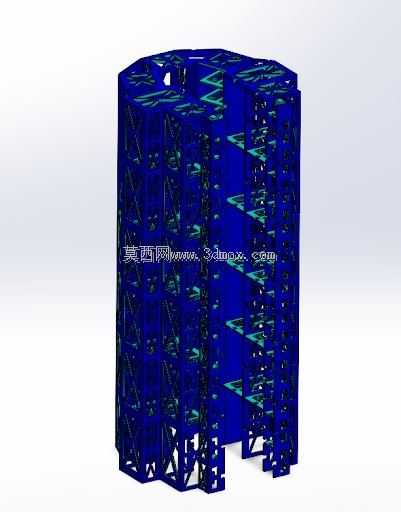

　　从结构组成来看，整套装置分为固定外部框架与可旋转中心承载模块两大部分：外部框架为立式圆柱轮廓，上下两端设置环形支撑端盖，端盖内置回转支承与传动连接位，侧面预留唯一的存取切口作为操作工位；中心回转模块沿圆周方向分层布置多组独立存储格，每一个存储格对应一个独立CTB存储单元，所有存储格随中心主轴同步回转，当目标货位转动至外部框架的存取切口位置时，该格完全暴露在操作工位处，其余所有存储格都被外部围护结构遮挡，作业人员不需要挪动其他任何货位、不需要探身进入设备内部，就可以直接拿取对应物料，既避免了高位取货攀爬的安全风险，也杜绝了翻找其他货位时弄混物料的问题。

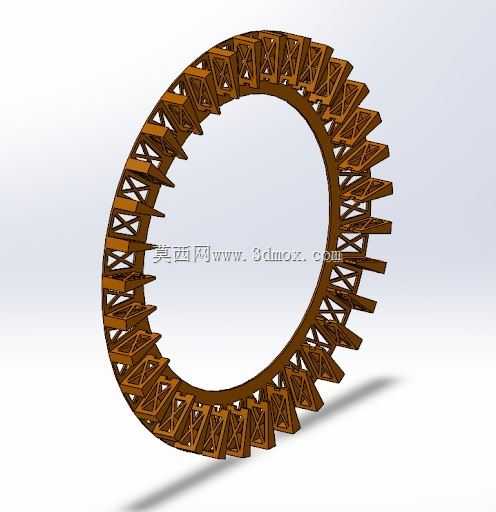

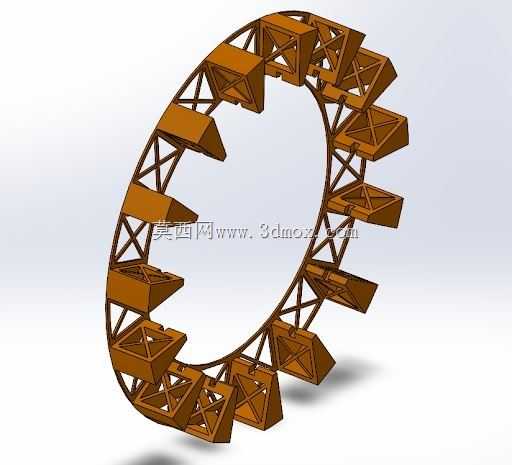

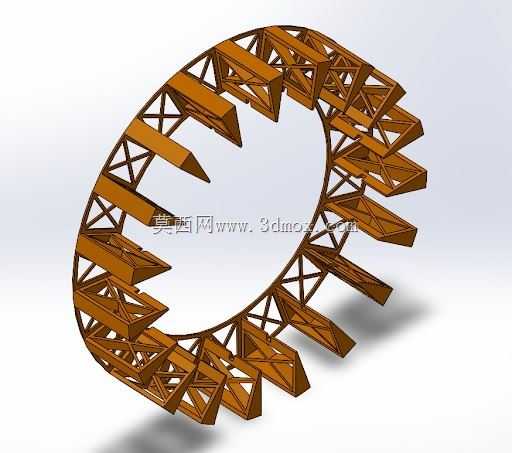

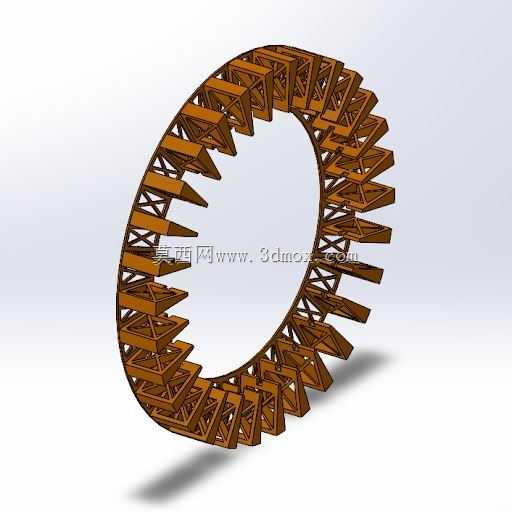

　　设计过程中首先要平衡的是存储密度与操作易用性的矛盾：如果单纯追求货位数量，无限制缩小单个存储格的尺寸、加密圆周方向的格位数量，会导致格位开口宽度不足，操作人员手部伸入取放工件时容易磕碰，稍大尺寸的零件也无法放入；如果格位尺寸留得过大，相同整机高度下可布置的货位总数会大幅下降，竖直方向的空间利用率就会被浪费。实际建模时会先统计目标存储场景下的典型物料尺寸区间，把占比最高的工件、料盒的长宽高作为基准格位的设计依据，格位内部预留10到15毫米的操作间隙，格位之间设置轻量化的分隔挡板，避免相邻货位的零件在回转过程中窜动掉落。圆周方向的格位数量根据整机外径确定，要保证存取切口的宽度至少能容纳最大规格料盒的进出，同时切口两侧的围护边框保留足够的结构强度，避免框架长期受力变形。

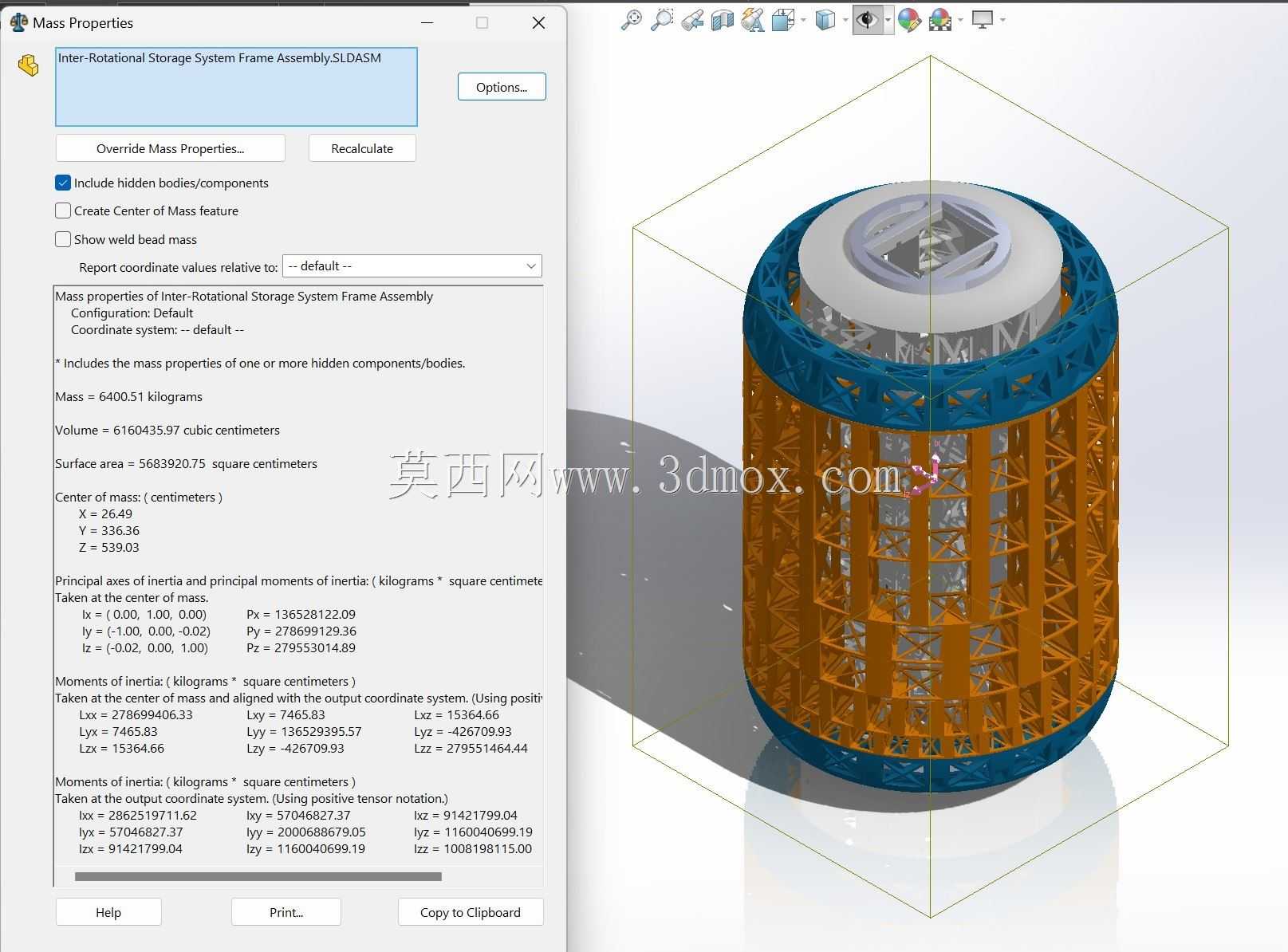

　　外形尺寸与安装边界的校核是这类立式仓储设备落地前的关键环节：整机为竖直圆柱形态，占地面积仅为同存储量传统固定式货架的五分之一左右，安装时不需要在地面开挖基坑，只需要在设备底部的支撑脚位置做水平找平，按照设备满载总重量匹配地面的承载能力，普通车间的硬化混凝土地面即可满足安装要求。设备顶部要预留驱动组件的维护空间，距离厂房天花板或者上方管线至少留出300毫米以上的检修间隙；正面的存取切口前方要留出不小于800毫米的操作空间，方便作业人员站立、放置周转料盒，若搭配扫码枪、电子标签拣选系统，还要在操作工位旁预留终端安装位置与布线通道。设备的回转驱动组件一般布置在底部端盖内侧，采用低速大扭矩传动方案，回转速度控制在操作人员可平稳取货的区间，避免转速过快导致货位内的零件受离心力滑移，同时在驱动回路中设置位置锁定机构，当目标货位转动到存取切口位置时，回转机构自动锁止，不会因为人员取货时的触碰导致货位偏移。

　　从功能特性上看，这种回转存储结构把仓储的拣选路径从“人找货”变成了“货找人”，对于多品种、小批量的机加工车间来说，能大幅缩短零配件的取用时间，每个独立CTB存储单元可以对应不同的物料品类，配合格位编号管理，能快速定位到目标工件的存放位置。外部围护结构除了定位存取切口之外，还可以起到防尘、防护的作用，把存储的精密零件与车间的切削液飞溅、加工粉尘隔离开，减少零件存放过程中的磕碰与污染。设备的模块化设计思路也让后期扩容维护变得简便：内部的存储格可以根据物料尺寸的变化更换分隔件，回转支承、驱动电机等易损部件都可以从上下端盖的维护口拆装，不需要整体拆解整机框架。在布局选型时，若车间需要存储的物料重量偏大，可以加密中心主轴的支撑点位，提升回转模块的整体刚性；如果是存放轻型刀具、纸质工艺文件，则可以适当简化格位的分隔结构，进一步提升内部空间的利用率。
