笼养禽类自动称重分选输送设备

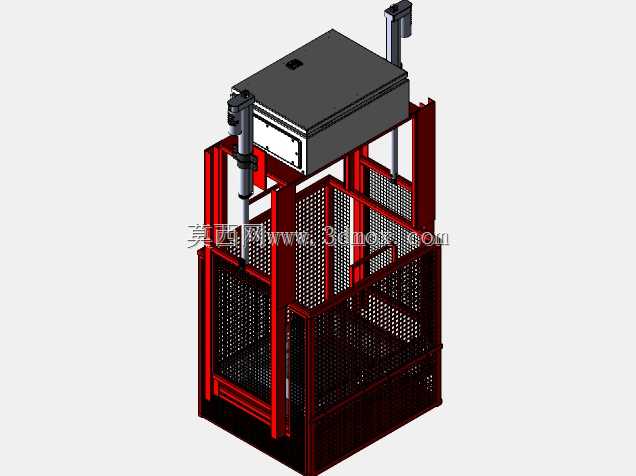

　　这套三维结构针对规模化禽类养殖环节的笼内称重作业搭建，整体采用立式框架承载方案，主体由红色型钢焊接机架、四周冲孔防护网、顶部称重控制箱体、两侧竖向导向升降柱以及底部禽笼容纳工位组成，设备落地后直接对接养殖舍内的禽只转运通道，无需额外搭建高位操作平台。

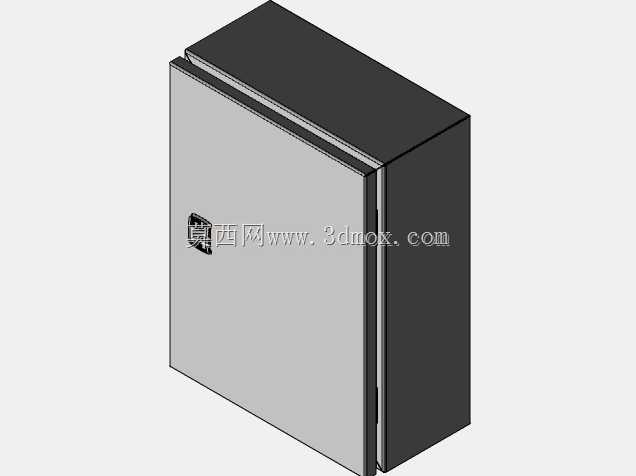

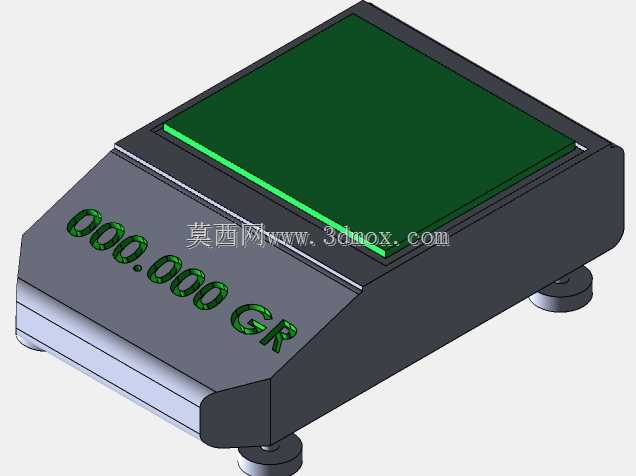

　　从现场作业逻辑来看，设备核心功能是完成带羽活禽的整笼称重：转运禽笼沿地面导轨推入机架下部的镂空承载工位后，两侧竖向布置的升降执行件带动承载托板抬升，将禽笼整体托离地面，避免笼体与地面接触产生的外力干扰称重传感器读数；顶部封闭箱体内部集成称重信号采集模块、数据处理单元与动力控制元件，箱体外壳做全封闭处理，适配养殖舍内高湿度、多浮尘、带消毒水雾的恶劣工况，箱体侧边预留检修开口，日常校准传感器、更换控制元件时无需拆解整体机架。

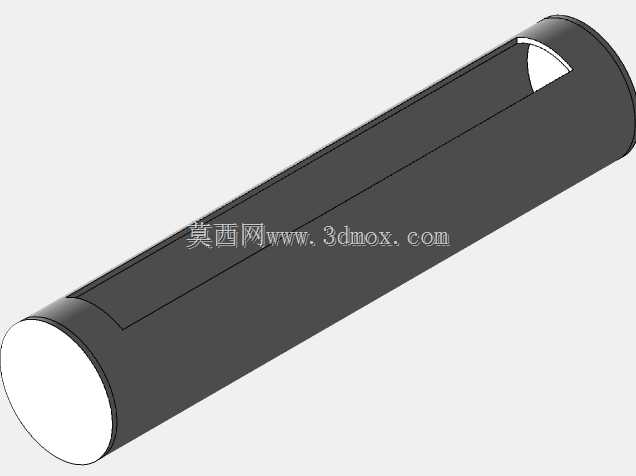

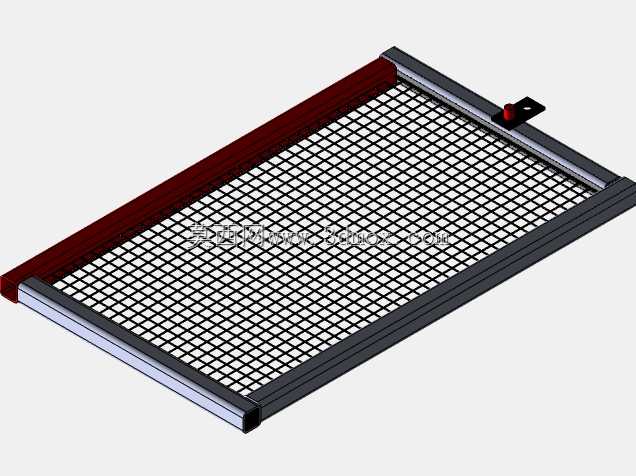

　　结构设计阶段优先考虑了养殖现场的安全边界：机架四周满铺冲孔金属防护网，网孔孔径经过匹配设计，既可以防止禽只受惊扑腾时肢体伸出机架引发夹伤，也能避免现场操作人员误触升降运动部件；防护网采用分片螺栓固定的方式，每片网板都可独立拆卸，当设备需要深度清洁、冲洗消毒或者更换内部磨损件时，拆掉对应侧网板即可留出操作空间，不用整体吊装拆解机架。两侧的竖向导向柱采用双柱同步布局，升降过程中承载托板始终保持水平，不会因为禽笼内禽只分布不均出现偏载倾斜，导向柱配套直线滑动轴承，升降行程控制在刚好将禽笼抬离地面10至15厘米的区间，既完全消除地面接触干扰，也避免过大抬升行程带来的重心晃动风险。

　　外形尺寸与安装边界方面，整套设备的占地宽度适配标准养殖通道的1.2米通行限宽，机架高度控制在2.2米以内，顶部控制箱体的最高点不会遮挡养殖舍内的照明线路与通风管道；底部承载工位的开口尺寸匹配养殖场通用的塑料转运禽笼，笼体推入后四周留有5厘米以上的安全间隙，不会出现卡滞。设备安装时仅需要在硬化地面打四个膨胀螺栓固定机架底脚，不需要额外做地基预埋，进出气路、信号线路全部沿机架立柱内侧走线，外侧看不到裸露管线，既避免冲洗设备时水液溅到管线接头，也防止禽只啄咬线路。

　　实际使用场景中，该设备可以布置在禽舍出栏通道、禽只转群工位或者日常体重监测点位，整笼称重完成后升降托板回落，禽笼直接沿地面导轨推出，衔接后续的分选、装车或者免疫工序，相比传统人工抬笼称重的作业方式，既降低了饲养人员的劳动强度，也减少了人工抓取禽只带来的应激反应。建模过程中所有型钢截面对接处都保留了焊接坡口细节，防护网的冲孔阵列、升降柱的安装法兰、顶部箱体的散热凹槽都做了1:1还原，结构工程师可以直接在该模型基础上调整机架跨度、升降行程来适配不同尺寸的禽笼，也可以拓展加装自动扫码、数据上传模块，对接养殖场的生产管理系统。
