手推式刷播坚果种植作业机具结构

　　丘陵坡地与小块旱作田块里，大型精量播种机组往往受限于转弯半径、垄距宽度和地表平整度，难以完成坚果类小粒种子的浅播作业。这台手推式刷播机具正是针对这类场景搭建的结构方案，整机以人力推行作为动力输入，不需要额外配置发动机、液压站或电控单元，两名操作人员即可完成转运、下田和作业，适合山地果园行间、林间空地、农户自留地以及试验田的小面积播种任务。

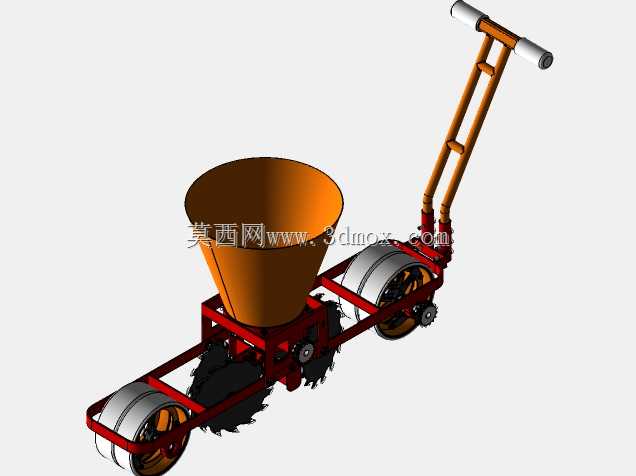

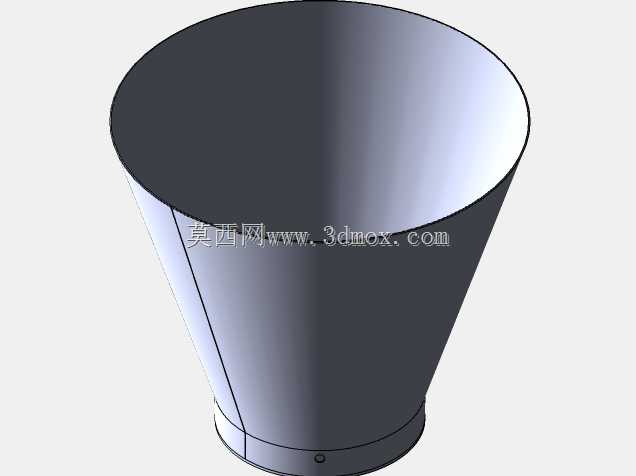

　　从结构布置来看，机具前端设置限位镇压轮，中部承载料斗与刷播执行机构，后部延伸出双杆扶手，操作人员在机具后方握持扶手向前推行，行走轮通过链传动将地面滚动转化为排料轴的旋转运动。料斗采用上宽下窄的锥斗形式，上口敞开便于补料，下口收缩后对准排刷腔，种子依靠自重持续向排料区补给；锥斗壁面保持较大倾角，可减少坚果种子在斗内搭桥、架空的概率。排刷位于料斗下方，旋转过程中把种子从出料口均匀带出，随后种子落入开沟部件开出的浅沟内，再由后方轮体或覆土结构完成覆压，形成连续的播撒带。

　　设计这类机具时，核心并不是单纯把料斗、轮子和扶手拼合在一起，而是要处理好播种均匀性、通过性和操作力之间的平衡。刷轮转速不能脱离行走速度独立变化，因此采用地轮驱动能够让排料量随推行速度同步增减：走得快时刷轮转速提高，单位时间带出的种子增加；走得慢时排料量相应降低，从而避免局部漏播或堆积。链轮齿数、轮径和刷片间距共同决定亩播量，建模时需要把传动中心距、链条包角、张紧位置一并表达清楚，否则后期实物装配容易出现链条跳齿或张紧不足。

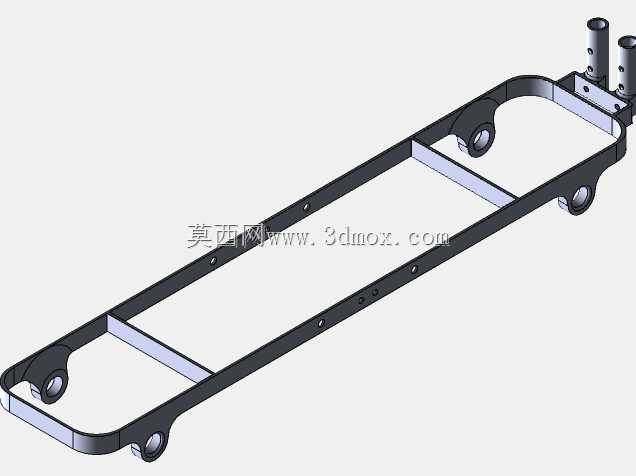

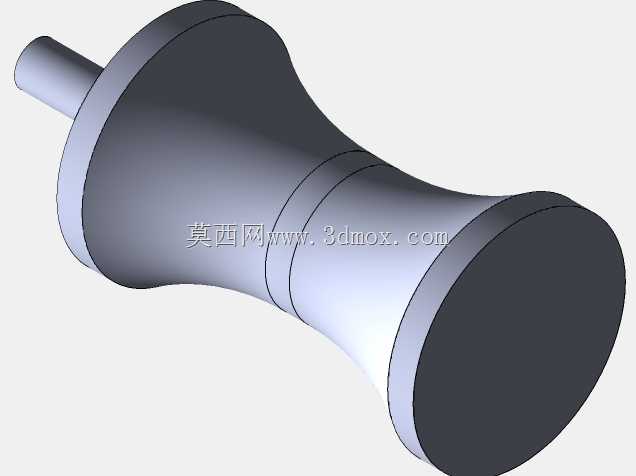

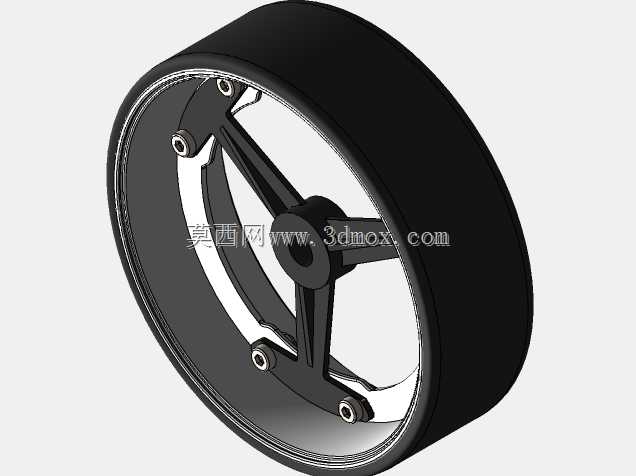

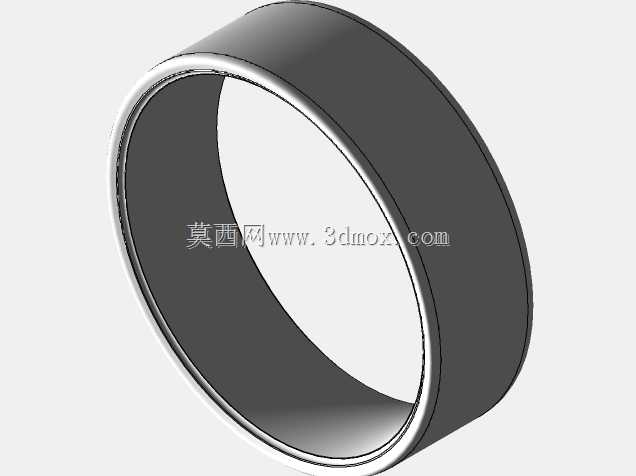

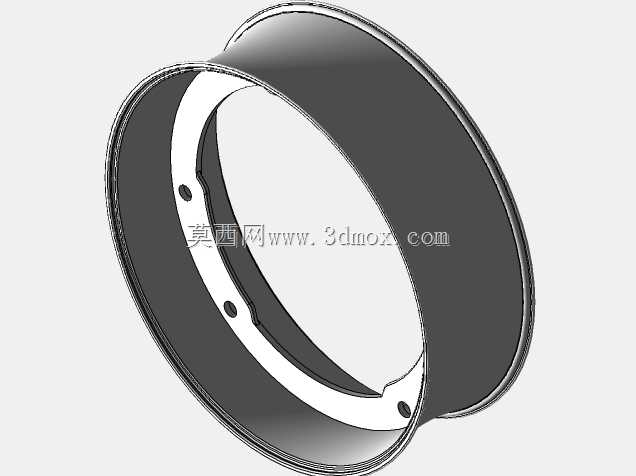

　　机架采用红色框架式焊接结构，主梁沿前进方向布置，横向支撑用于固定料斗、轮轴和传动组件。框架下部预留开沟器和排种通道的安装空间，两侧轮轴位置需要保证左右轮距与常见垄沟宽度匹配。前端镇压轮兼具限深和压土作用，轮体宽度较窄，可在已开沟位置滚动，减少对地表的大面积推挤；后部驱动轮需要提供足够附着力，模型中轮缘与传动链轮同轴布置，扭矩传递路径短，结构简单，便于田间维护。

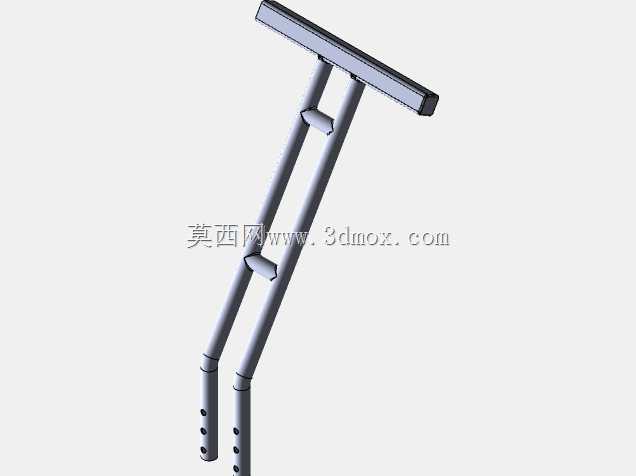

　　扶手部分由两根斜向圆管组成，上端安装横向握把，握把高度按成人站立推行姿态设定，使操作人员不必过度弯腰。双杆之间设置横向连接杆，既提高扶手刚性，也可作为推行时的受力支撑。扶手与主机架连接处靠近后轮轴线，转向时围绕轮组附近形成回转，机具在田头掉头较为灵活。对于三维结构设计而言，扶手管材直径、折弯角度、焊缝位置和握把长度都应在装配模型中明确，尤其要检查扶手摆动空间是否与料斗、链轮护罩发生干涉。

　　外形边界方面，整机长度主要由前轮、主机架和后扶手共同决定，作业状态下扶手向后上方延伸，运输或存放时可根据实际产品需求考虑拆握把或松开连接螺栓。宽度方向由行走轮外缘和机架横梁控制，应保证机具能够在窄垄之间通过；高度方向的最高点为扶手握把，料斗顶部处于中部区域，加料时不需要将种子袋举升到过高位置。料斗容积决定单次补料后的作业行程，锥斗下端与刷轮壳体之间应保留可调间隙，以便针对不同粒径的坚果种子更换刷片或调整出料口开度。

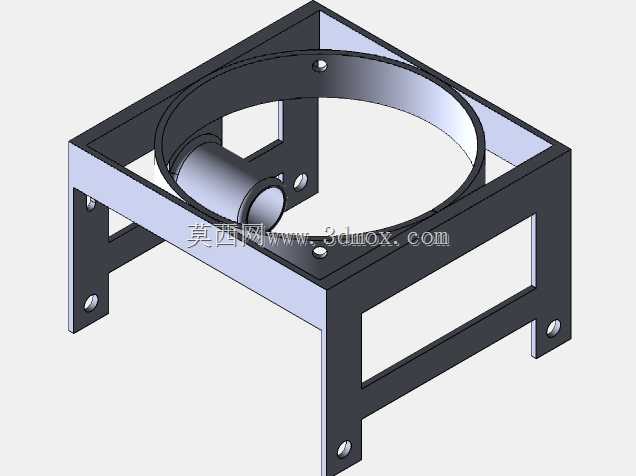

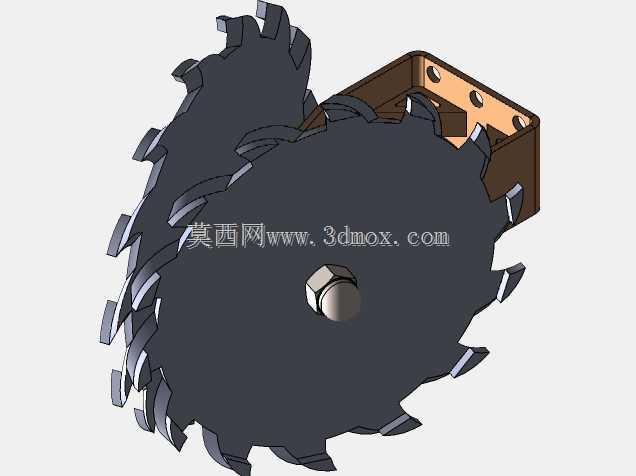

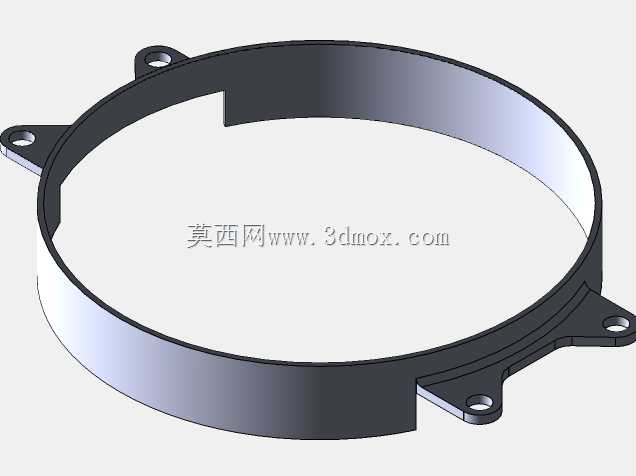

　　刷播机构的壳体需要兼顾封闭和检修，下部出料通道应正对种沟，避免种子自由下落时横向飘散。刷片材料在实际产品中可选用耐磨橡胶或柔性尼龙，既能拨动种子，又能降低种子破碎率。建模时可将刷片、轮轴、轴承位、链轮和壳体分层装配，方便后续验证拆换顺序。开沟部件位于排料口前方，入土深度通过机架相对轮轴的高度或限位件控制，过深会增加推行阻力，过浅则种子覆土不足。

　　田间使用中，机具还要考虑泥土缠绕、种子卡滞和地面起伏。轮体附近不宜布置过多突出螺栓，防止杂草缠绕；传动链外侧应预留护罩安装位，保护操作人员衣物，也减少尘土进入。料斗上口可根据需要增加筛网，防止结块种子或杂物进入排刷腔。机架底部各铰接点和轴承位应保持同轴，若左右轴承座偏差过大，刷轮轴转动阻力会明显增加，人力推行时手感沉重。

　　整体模型把料斗、刷播器、地轮、链传动、扶手、机架和开沟覆土位置完整表达，适合用于小型农业播种设备的结构方案评审、干涉检查、样机制作前的装配验证。设计人员可在此基础上调整轮距、斗容、刷片数量和传动比，以适配不同坚果品种、不同播种密度以及不同地区的农艺行距。
