工业起重滑轮吊钩组结构设计

　　这套滑轮吊钩组的建模工作，最初是从车间吊装工位的载荷校核需求切入的。在常规桥式起重机、门式起重机的起升机构末端，吊钩组是直接承接吊重的执行部件，既要把钢丝绳的多段拉力汇聚到吊钩轴线，又要在频繁启停、偏载晃动的工况下保持转动灵活，不能出现卡滞、脱绳或者钩体侧向变形的问题。

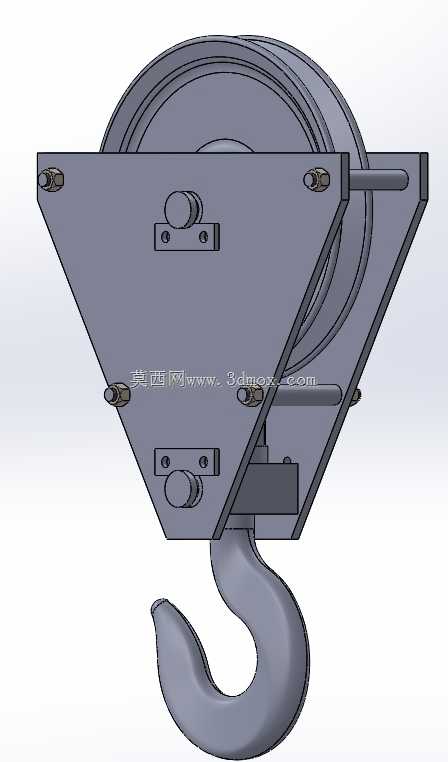

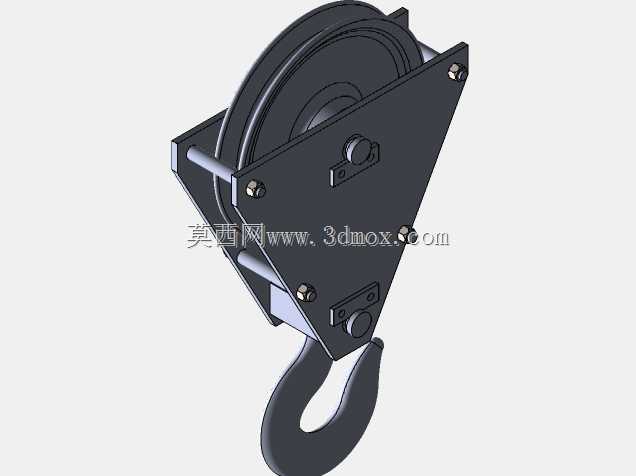

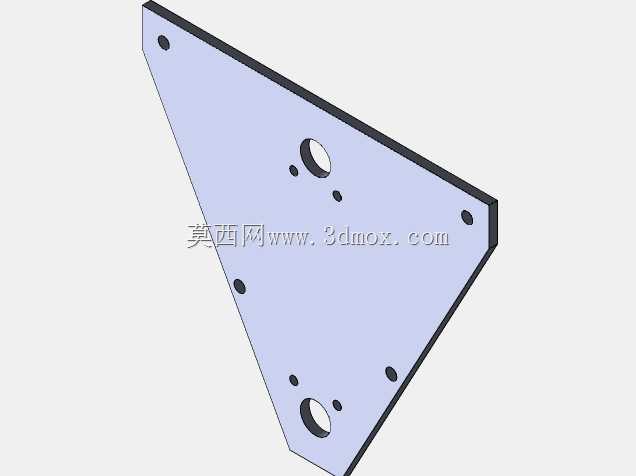

　　从结构布局来看，整套吊钩组采用三角形侧板作为承载骨架，两块平行钢板沿滑轮轴向对称布置，上端预留钢丝绳绕行的滑轮容纳腔，中部穿装滑轮轴，下部收拢后通过横梁、推力轴承衔接吊钩钩体。三角形的侧板轮廓并不是随意绘制的：上宽下窄的形态刚好匹配滑轮的径向尺寸，上部两个边角的开孔用于穿装滑轮轴端部的固定紧固件，侧板外侧加装的多组锁紧螺栓配合止动垫片，能避免轴件在长期交变载荷下出现周向转动或者轴向窜动；下部收窄的区域则把载荷传递路径集中到吊钩横梁的安装位，让板材的受力流从上部滑轮支撑点平滑过渡到下方吊钩挂载点，减少板材拐角处的应力集中。

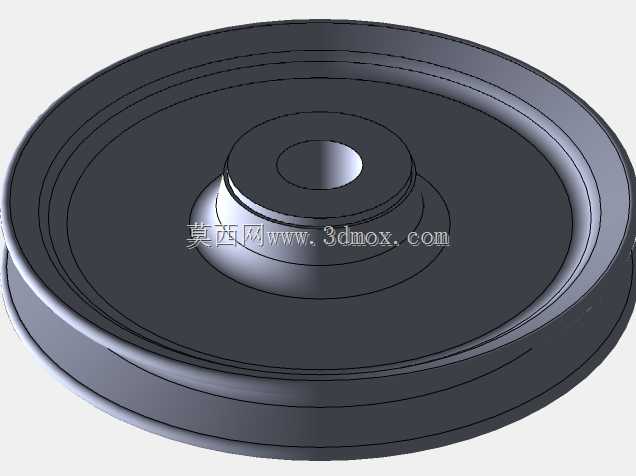

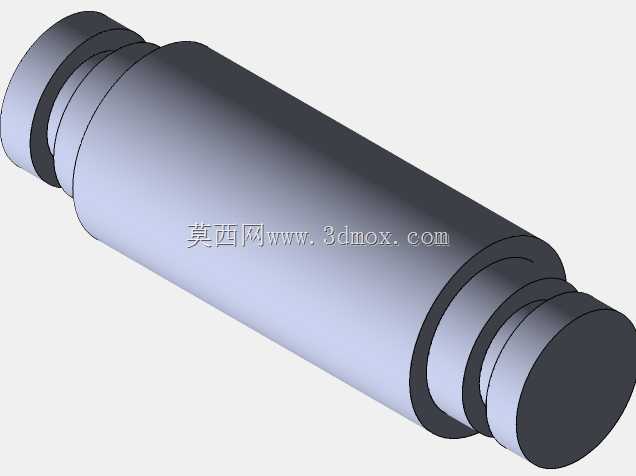

　　滑轮本体采用大直径轮槽设计，轮槽的圆弧曲率匹配常用起重钢丝绳的外径，建模时特意保留了轮槽两侧的挡边高度，钢丝绳在绕过滑轮时不会从槽内脱出，轮体中心的轴承安装位预留了足够的配合公差区间，既可以选用深沟球轴承承受径向拉力，也可以加装滑动轴套适配低速重载的使用场景。滑轮轴两端伸出侧板的部分做了台阶定位，轴端的挡板和螺栓把轴、侧板、滑轮三者的轴向位置完全锁死，拆装维护时只需要松开外侧紧固件就能抽出轮轴更换滑轮，不需要整体切割侧板。

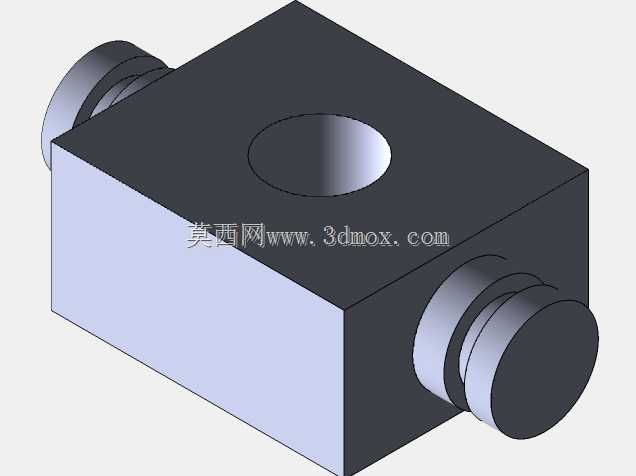

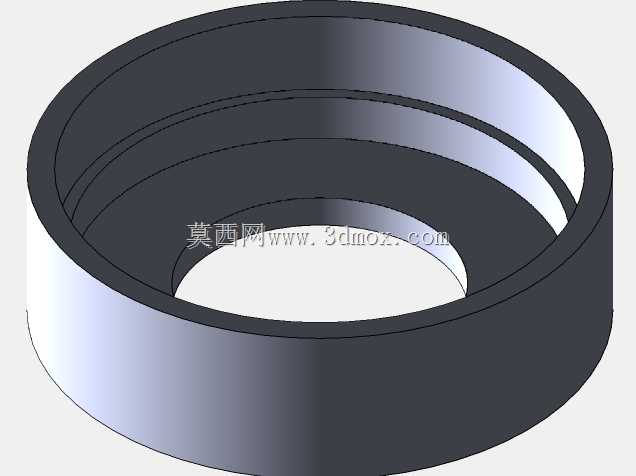

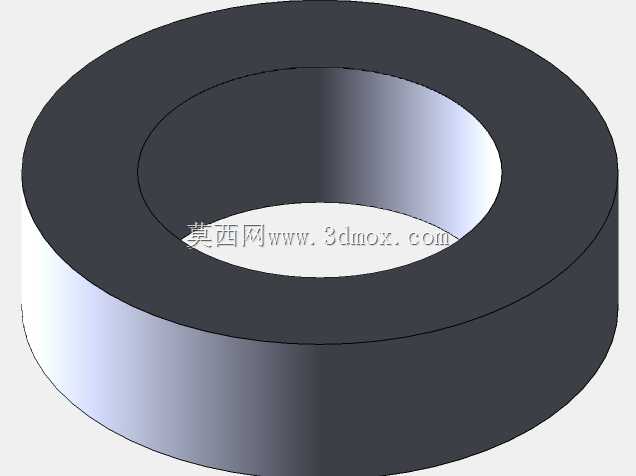

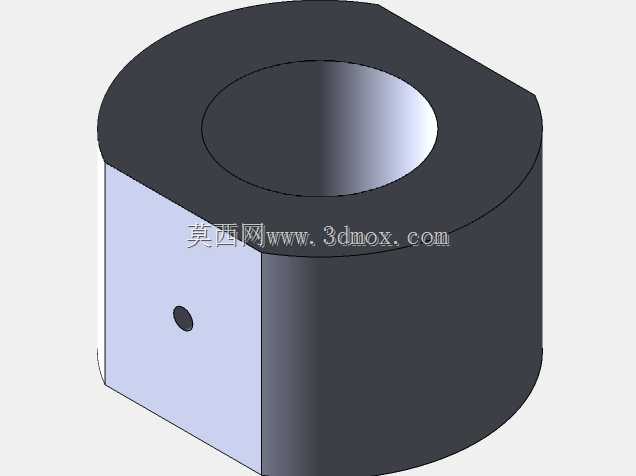

　　吊钩部分采用标准的锻造钩形轮廓，钩尖向上弯曲形成防脱的挂载区间，钩身的圆柱段向上穿过吊钩横梁，中间套装推力调心轴承，让吊钩在吊重状态下可以自由水平旋转，吊装工件时工人可以直接转动吊物调整方位，不会让钢丝绳跟着扭结。吊钩横梁横置在两块侧板的下部开口之间，两端通过定位块和螺栓固定在侧板上，横梁的接触面做了铣平处理，载荷从钩身传递到横梁，再均匀分散到两侧侧板，不会出现单侧板材偏载受力的情况。侧板中部额外加装的两组限位压块，是为了约束吊钩横梁的上下窜动量，在空钩下放、钢丝绳松弛的状态下，吊钩不会因为自重从侧板开口处滑脱，压块上的紧固螺栓采用双螺母防松结构，适配吊装现场的振动工况。

　　在安装边界层面，整套吊钩组的上部空间需要预留钢丝绳的进出走向，滑轮上方要留出足够的钢丝绳包角空间，不能和起重机小车的起升卷筒、导向轮发生运动干涉；侧板两侧的外伸紧固件轮廓要和小车架的下限位挡板保持安全间隙，吊钩上升到上极限位置时，侧板顶面碰撞防坠限位器后，钩体顶部不能和小车结构发生磕碰。钩体的下方作业半径内要预留吊索具的挂载空间，钩口的开合尺寸适配常见的卸扣、吊装带吊环规格，不需要额外更换转接件就能完成常规工件的挂装。

　　实际工况里，这类吊钩组常出现在厂房重型工件转运、钢材市场型材吊装、港口件杂货装卸这类场景，设计时侧板的板材厚度、滑轮轴的直径、钩身的截面尺寸都要按照额定起重量做等强度匹配，既要避免过度设计造成整套吊具自重过大、降低起重机有效起升载荷，也要保证在1.25倍静载试验载荷下，所有承载部件不会出现塑性变形。建模过程中把所有紧固件、轴承配合面、滑轮轮槽、钩体曲面都做了完整还原，结构工程师可以直接在这个模型基础上调整板材厚度、滑轮直径、钩体吨位等级，快速衍生出不同额定载荷的系列化吊钩组产品，也可以直接导出工程图标注焊接、装配公差，指导车间的板材切割、部件组装和载荷试验工作。
