液压多瓣废钢抓斗起重属具结构

　　该结构对应废钢回收场、钢厂原料区、垃圾焚烧厂上料工位以及港口散杂泊位常见的液压多瓣抓具，主要挂接在桥式起重机、履带吊、挖掘机伸缩臂或固定式料口给料设备下方，用来抓取形状不规则、堆积空隙大、单件重量差异明显的碎钢、切屑、报废壳体、工业垃圾和块状物料。与普通两瓣贝壳斗相比，多瓣爪能够从料堆四周同步收拢，对松散、尖锐、易滑脱物料的包裹性更好；0.45立方米级别的斗容适合中频炉上料、车间内部转运和中小型再生资源站点使用，既不会因单次抓取量过大导致起升机构长期超载，也能在料斗、车厢和炉口之间保持较高循环效率。

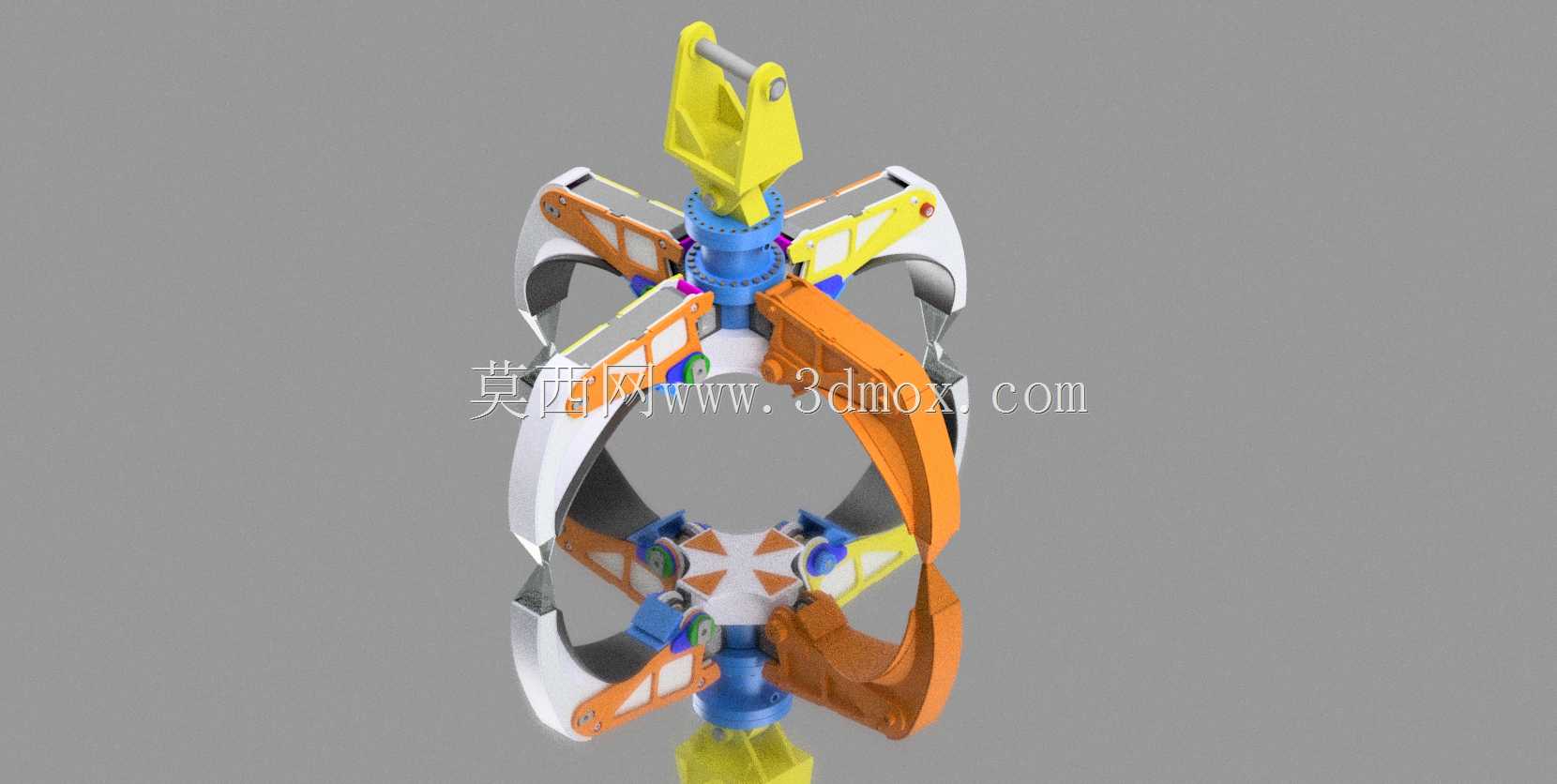

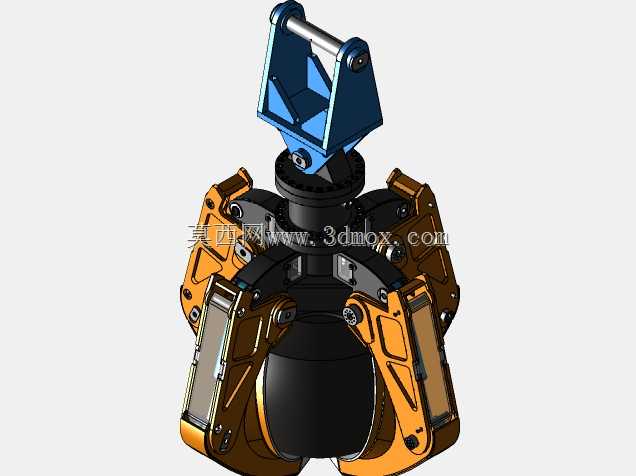

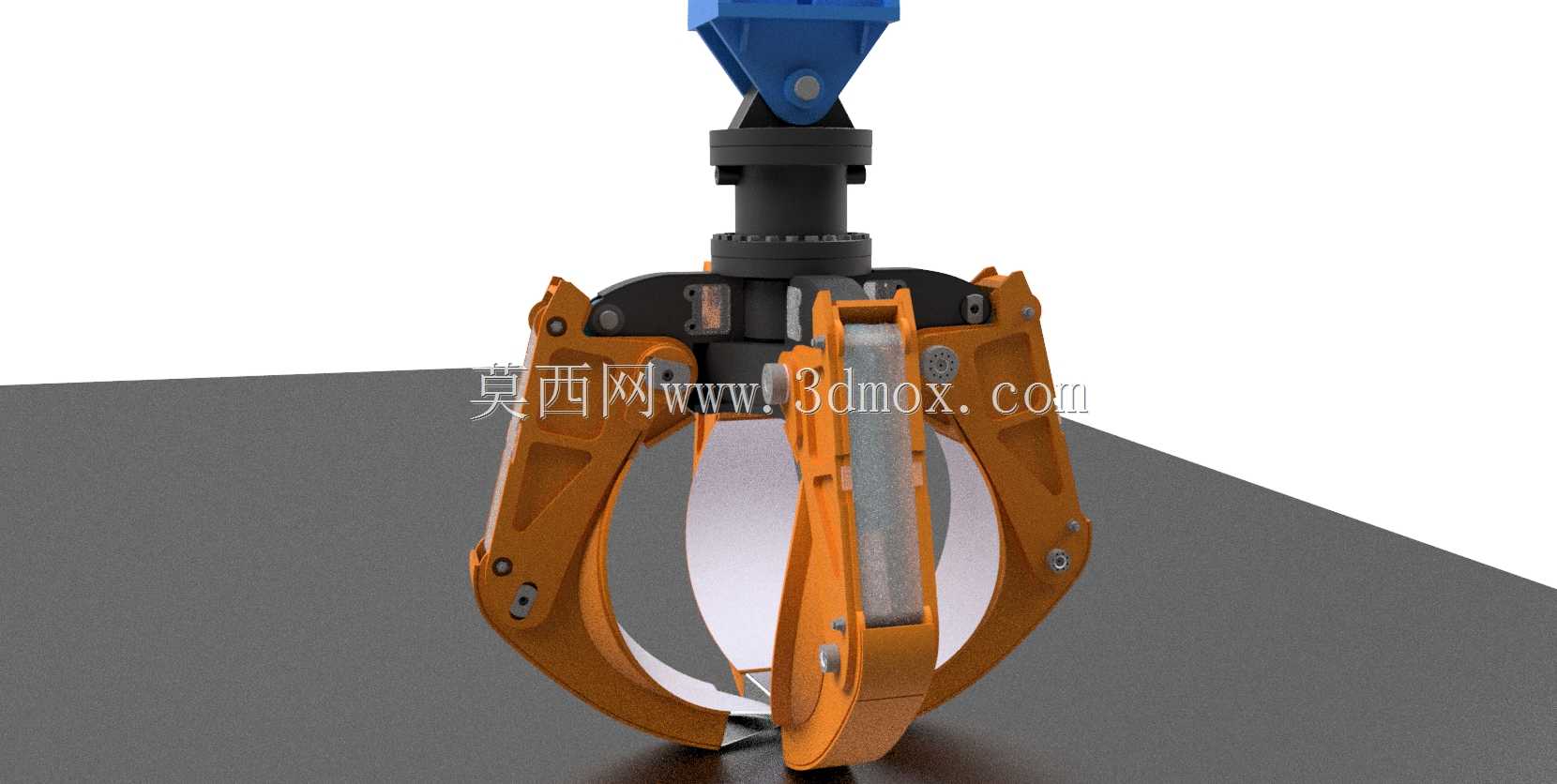

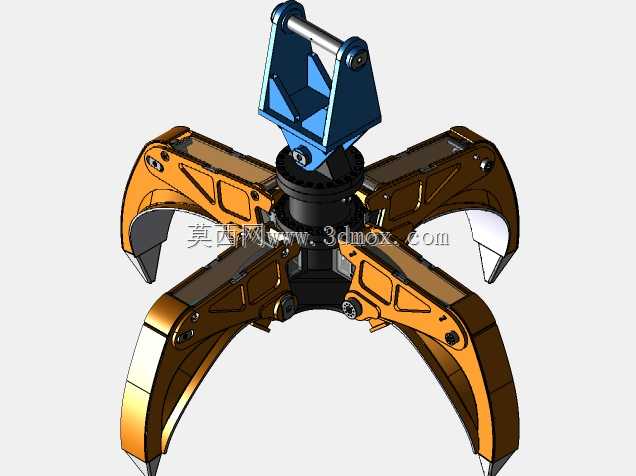

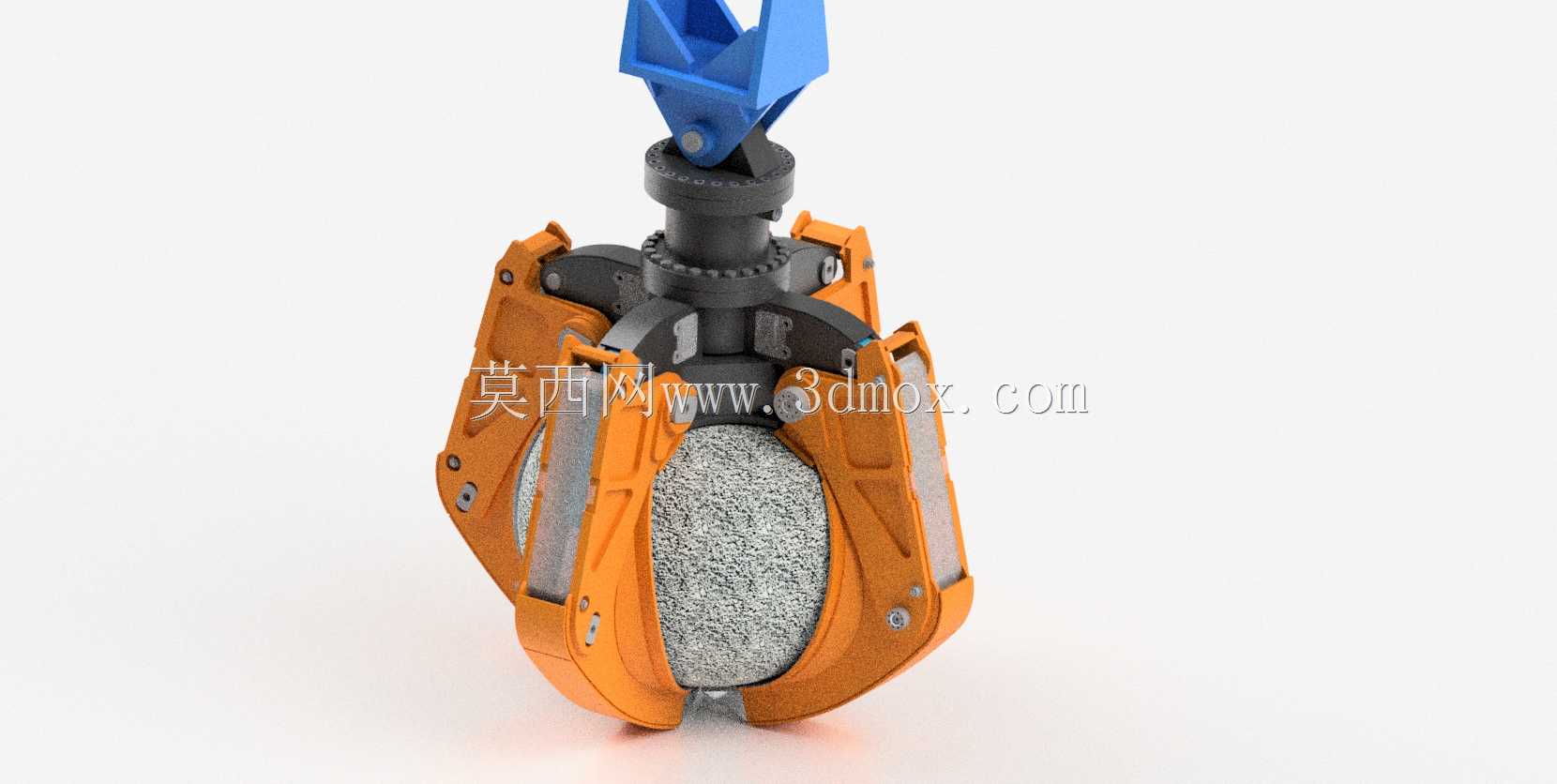

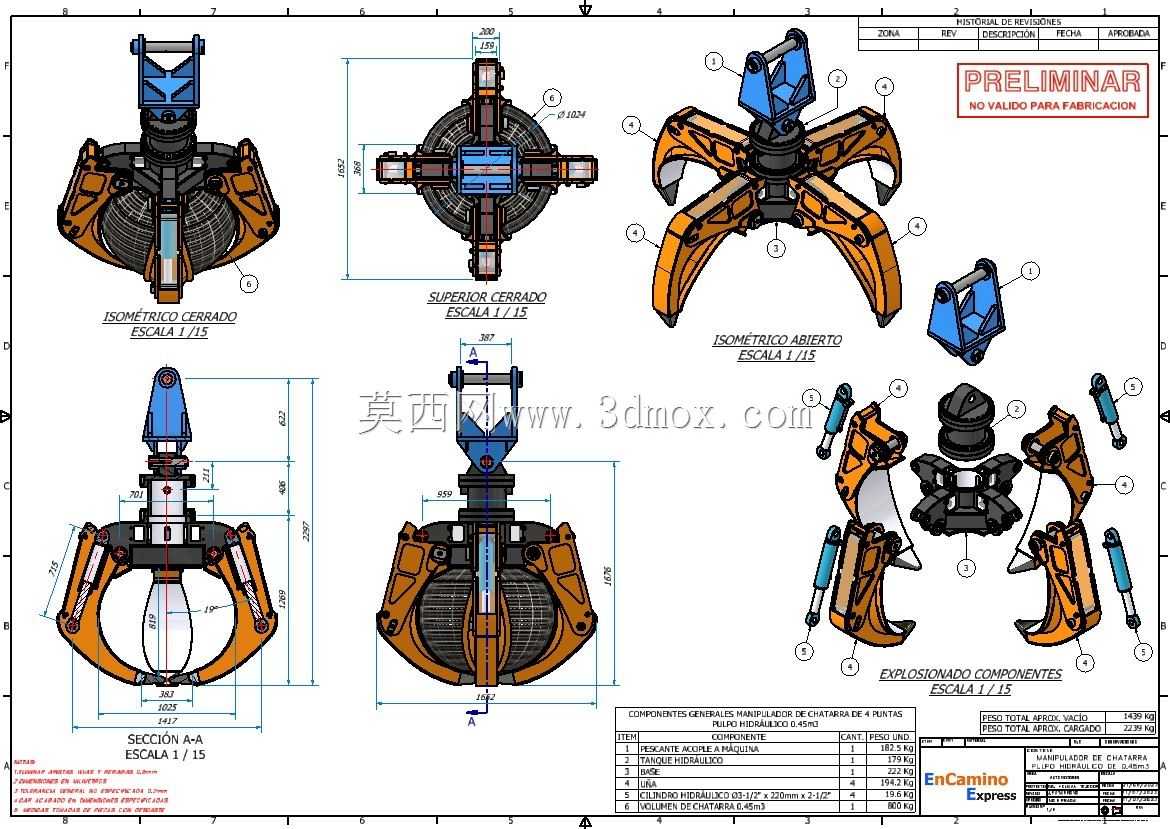

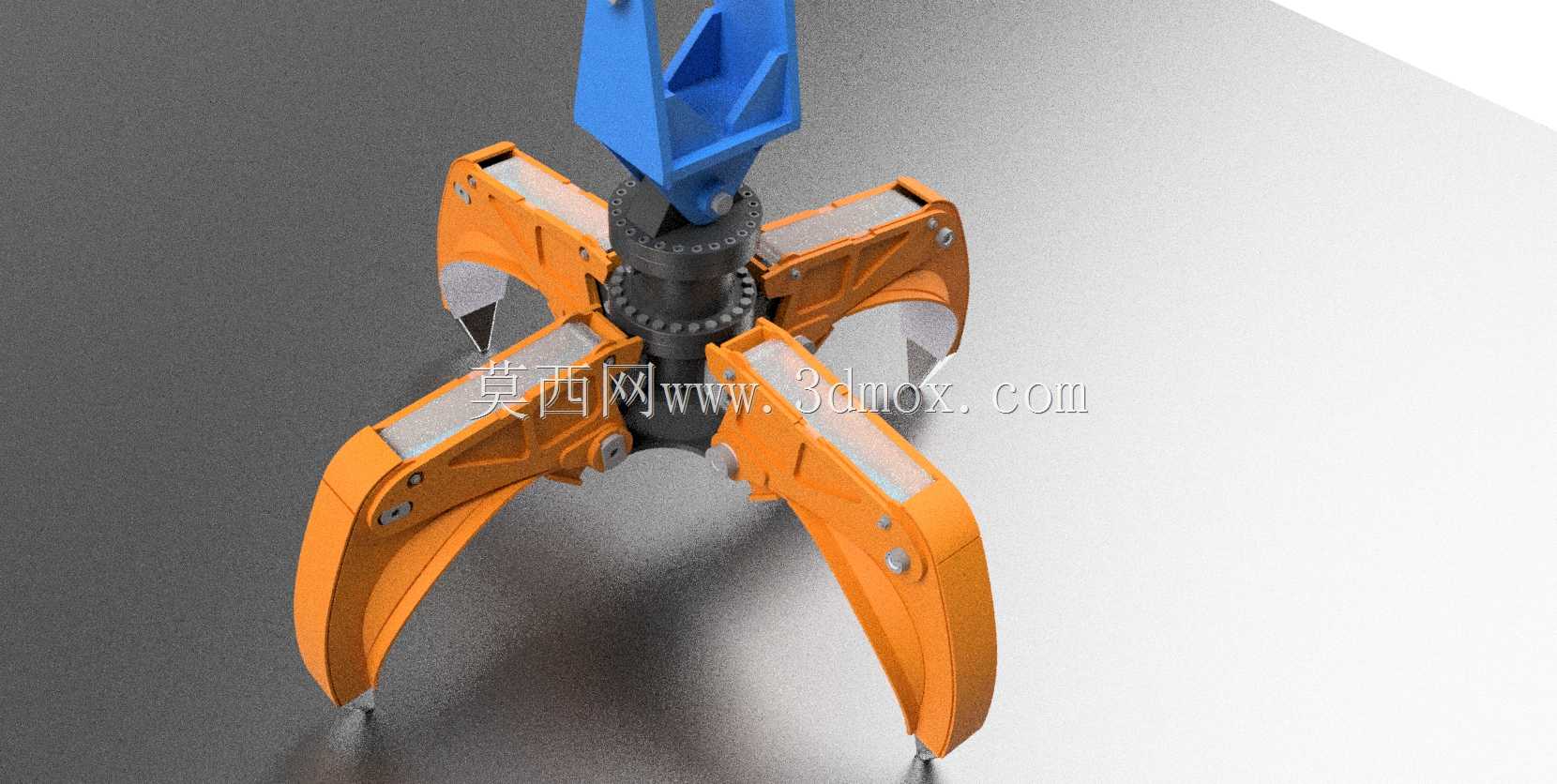

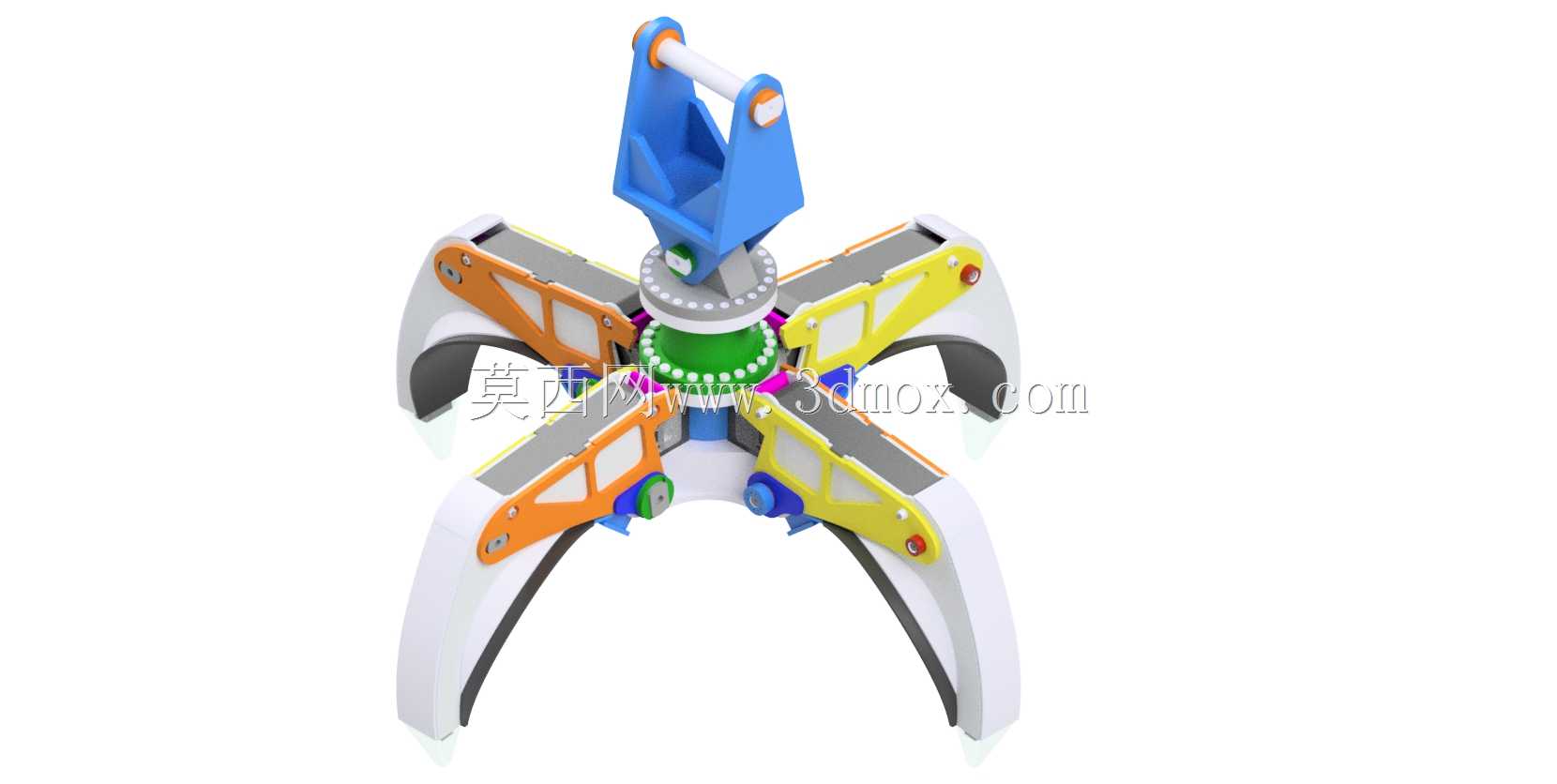

　　从整机布置看，上部为与吊具或臂端连接的悬挂架，耳板孔位、销轴直径和连接板厚度需要按主机额定起重量、动载系数及偏载工况校核。悬挂架下方设置回转支承，使抓斗在不改变主机姿态的情况下完成对位、旋转和卸料，回转区域周边应预留液压管路、电缆和防护盖板的安装空间。中部箱体承担油缸支座、回转法兰和瓣爪铰点之间的载荷传递，腹板与加强筋围绕油缸推力线布置，避免焊接箱体在反复冲击下出现局部屈曲。下部五组瓣爪沿圆周均布，爪尖采用向内收敛曲线，收拢后形成近似封闭的容料空间；张开时各瓣外缘构成最大抓取直径，选型时需结合车厢宽度、料口尺寸和堆场通道高度确认运动边界，防止爪瓣碰撞护栏、料仓壁或车体。

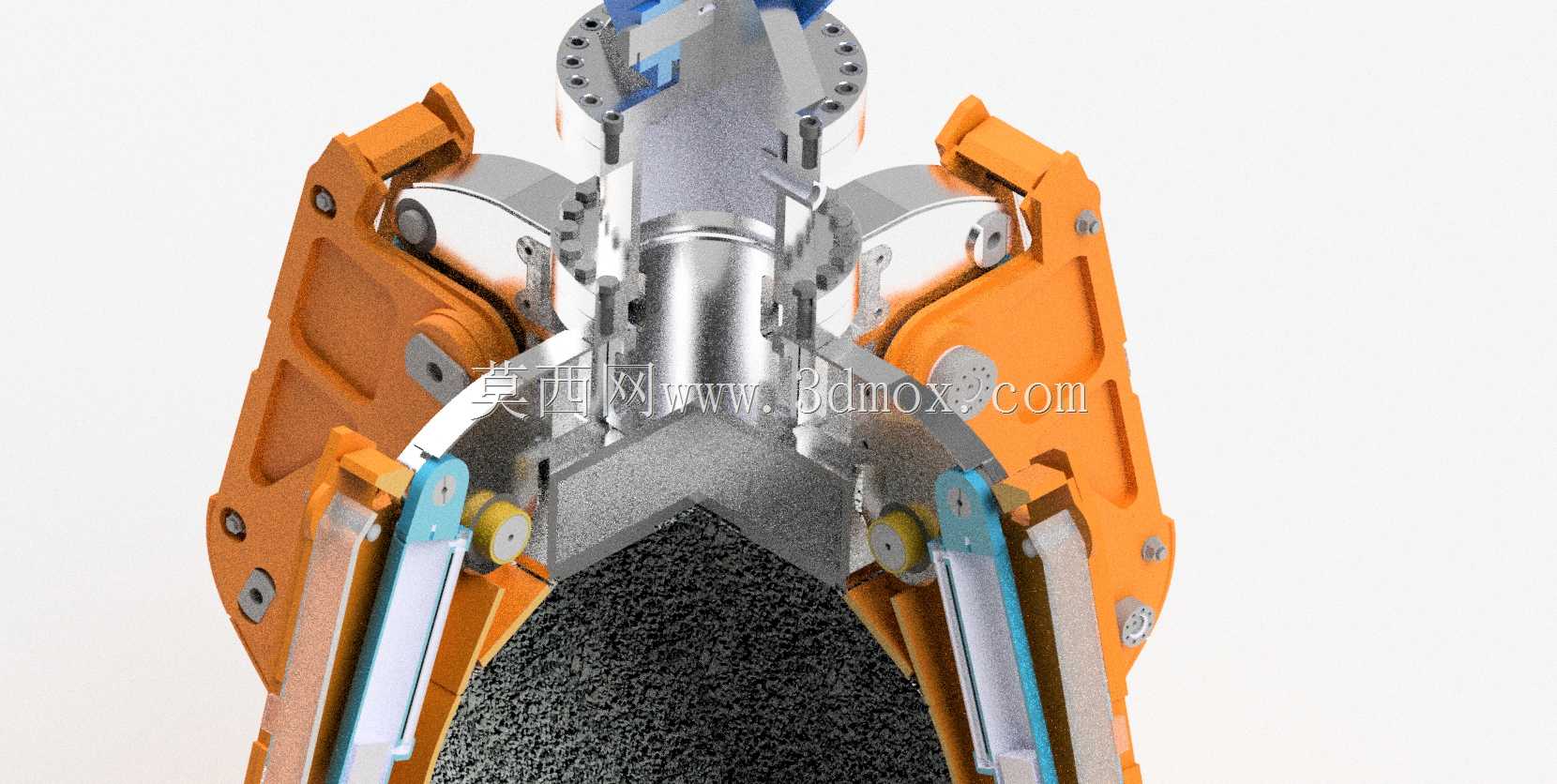

　　液压系统是抓具动作的核心。每个瓣爪由独立油缸驱动，油缸一端铰接在中心机架上，另一端通过连杆或耳座带动爪臂绕主铰点转动。建模时需要把油缸全伸、全缩以及中间抓取状态分别装配检查，重点关注活塞杆与爪臂、油管与回转体、相邻瓣爪之间的干涉。油缸推力并非只决定夹紧力，还与铰点力臂、爪尖轨迹和物料反力相关；若铰点过于靠近爪根，虽然结构紧凑，但会提高油缸所需压力并增大销轴磨损。合理的连杆几何应在瓣爪接触物料初期获得较大闭合力，在接近闭合终了时保持足够的夹持深度，使轻薄废钢不致从瓣间滑出。

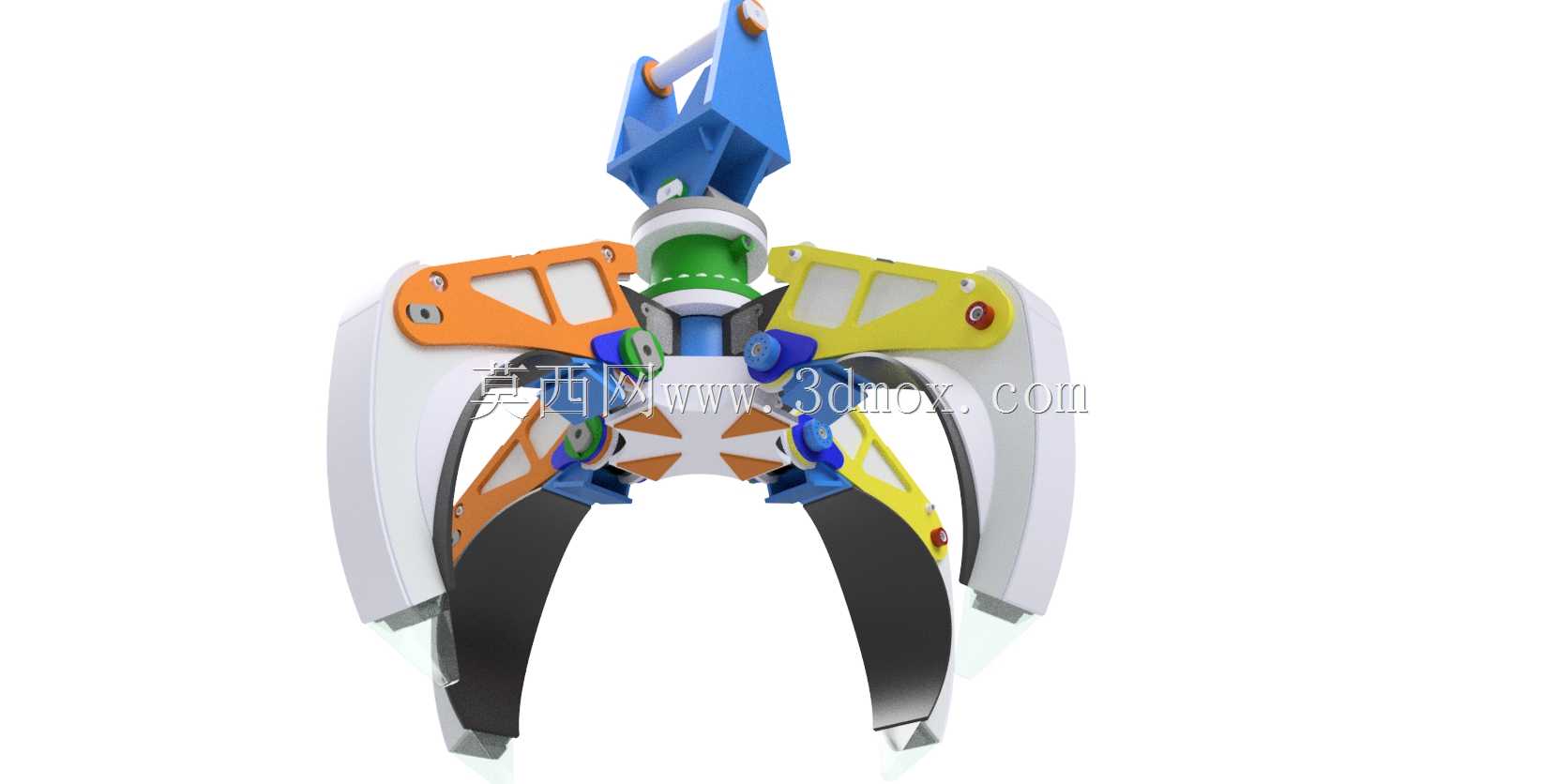

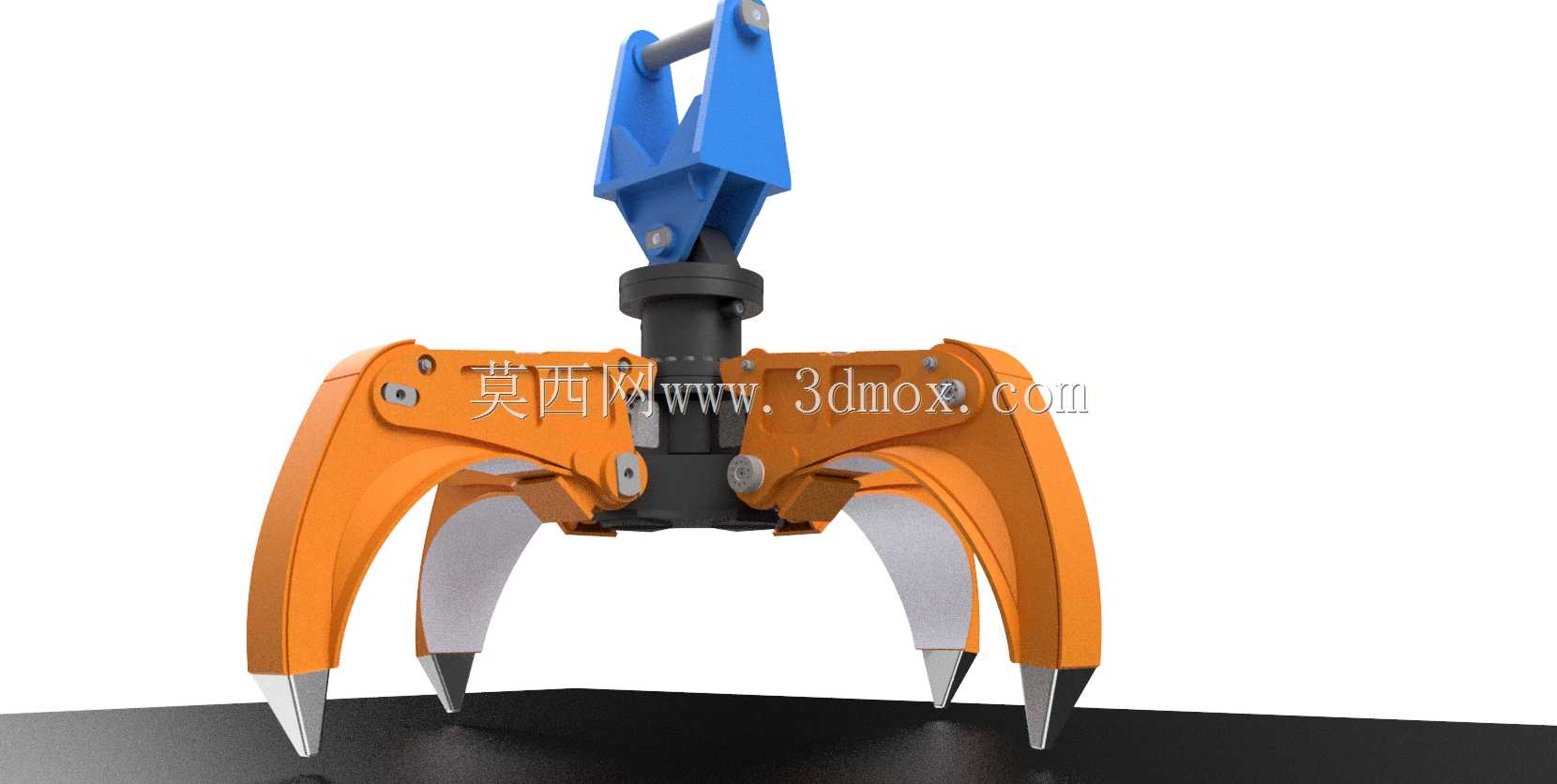

　　瓣体结构采用弧形臂板、侧向加强板和耐磨爪尖组合。爪尖直接插入料堆，承受挤压、弯曲和刮擦，通常选用厚板焊接或可更换耐磨件；瓣臂侧面开设减重孔时，孔边应避开高应力区并保留连续传力路径。相邻瓣爪之间留有间隙，用于容纳不规则物料，但间隙过大会漏掉小块切屑，过小则容易被钢筋、铁皮卡死。中心回转支承连接螺栓需按预紧力矩布置，支承下方的环形法兰要有足够刚度，否则偏载抓取时会使滚道受力不均。液压管路沿机架外侧分段固定，活动段预留弯曲半径，接头位置远离爪尖碰撞区；若在高温炉口或破碎场地使用，还应在油缸、软管外侧考虑隔热和防砸防护。

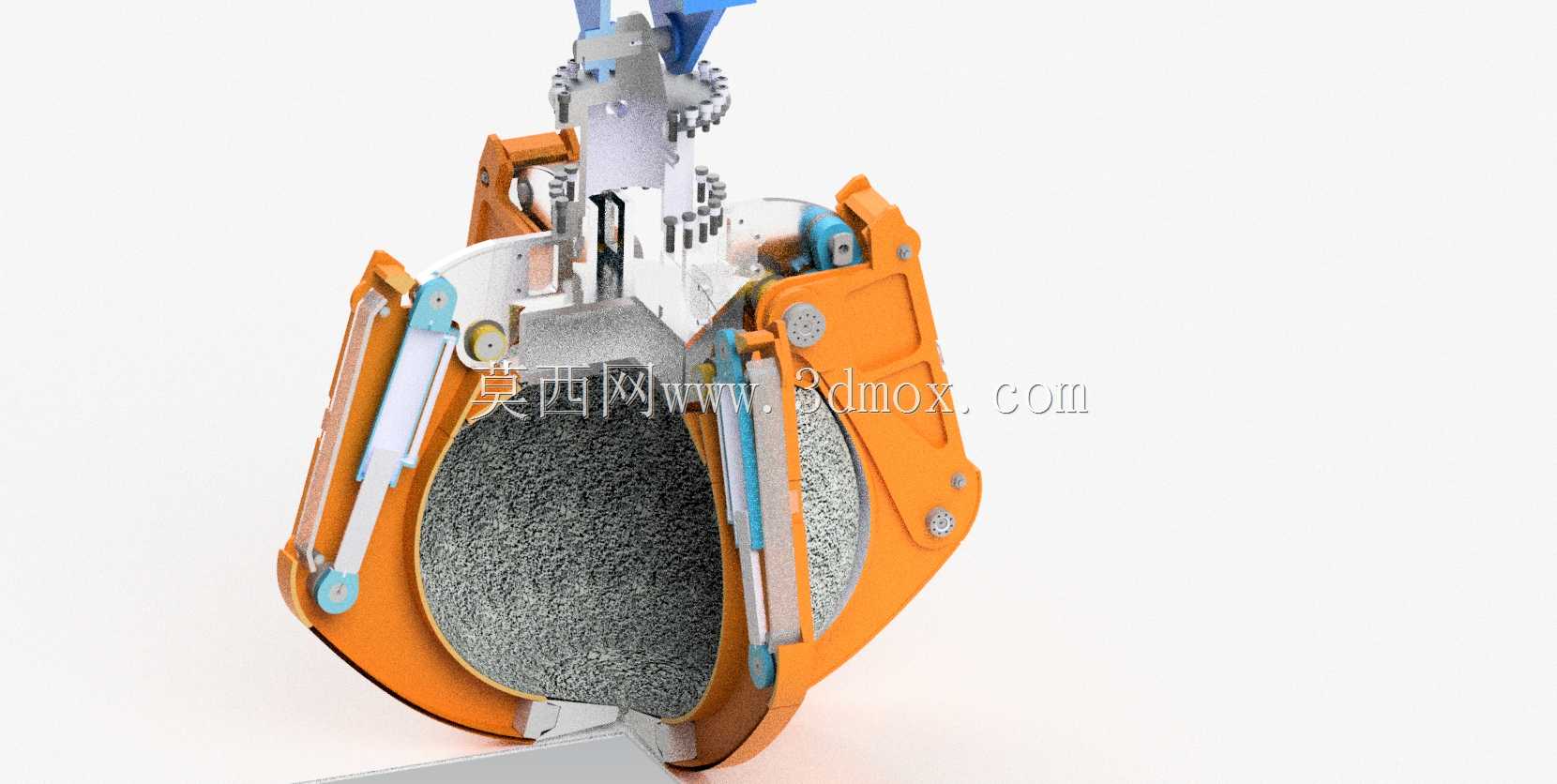

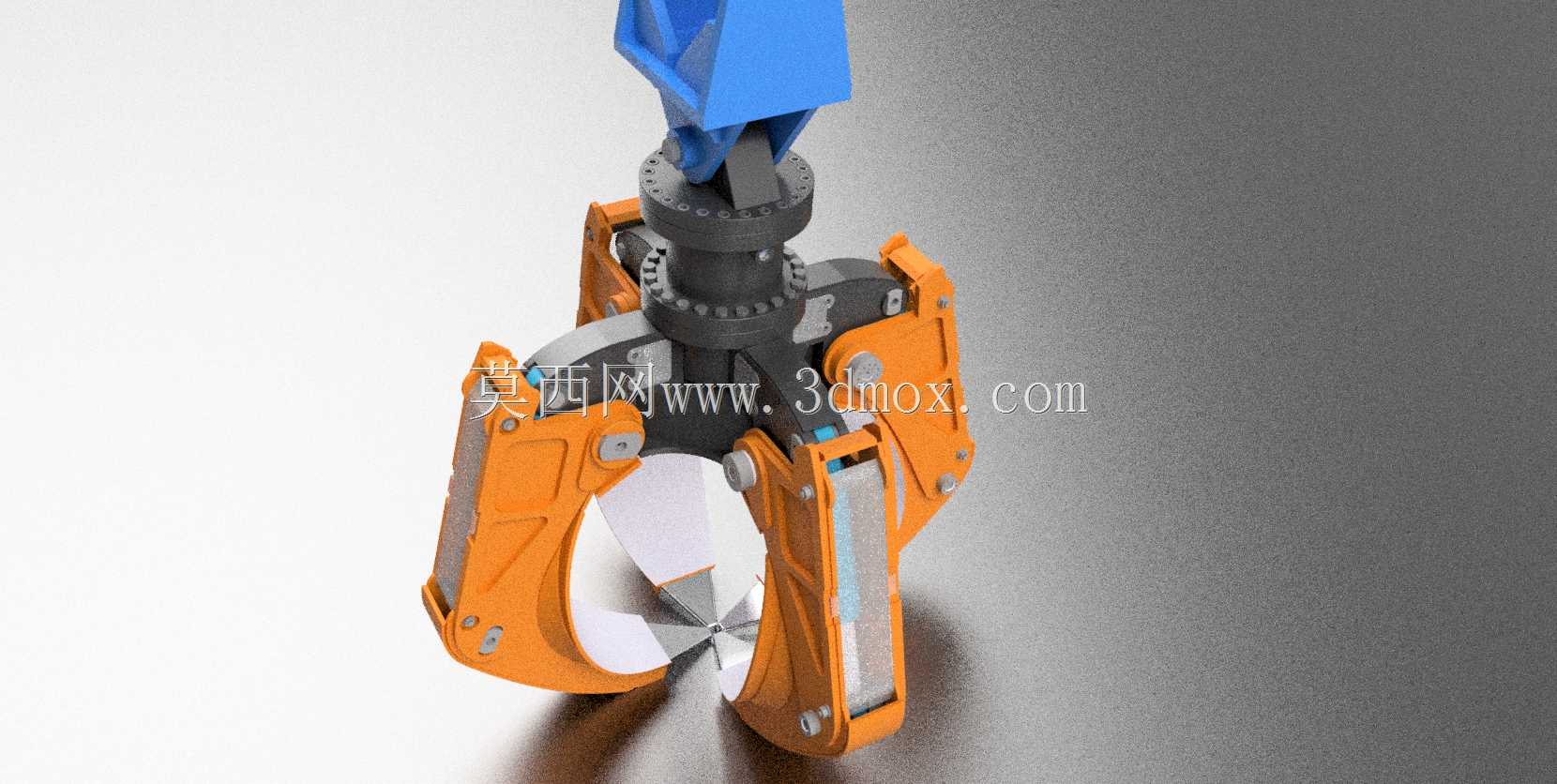

　　实际作业中，抓斗从空中下降插入料堆后，瓣爪先低速闭合，遇到大块物料时液压压力升高，多个爪瓣可自适应贴合物料外形；提升后通过回转机构对准运输车辆或料仓，到位后反向供油张开卸料。设计三维结构时，不能只表现静止外形，应将悬挂耳轴、回转齿轮、油缸铰点、瓣爪转轴、润滑通道和检修盖板都纳入装配关系。安装边界方面，需同时核算闭合高度、张开直径、顶部连接法兰到爪尖的最小距离，以及主机臂端最低位置时与地面、车厢侧板的安全间隙。对于再生资源加工线，该抓具还可与电磁吸盘、液压剪或破碎输送线配合，完成喂料、搬倒和分拣，其结构可靠性直接决定起重机的连续作业能力。
