移动式液压发动机吊装起重机结构设计

　　该移动式液压发动机吊装起重机主要面向汽车维修车间、发动机拆装工位、小型机械装配区以及设备检修现场，用于完成发动机、变速箱、泵组、电机等较重零部件的短距离吊运、对位安装和拆卸转移。设备采用单立柱伸缩臂形式，底部为叉开式移动底盘，前端留出较大开放空间，便于在车辆发动机舱、装配台架或维修工位之间靠近作业点。与固定式天车相比，这类吊机不依赖厂房预埋轨道，能够随维修任务灵活移动；与手动葫芦支架相比，其液压举升和臂架伸缩结构更适合频繁调整吊装高度与水平距离。

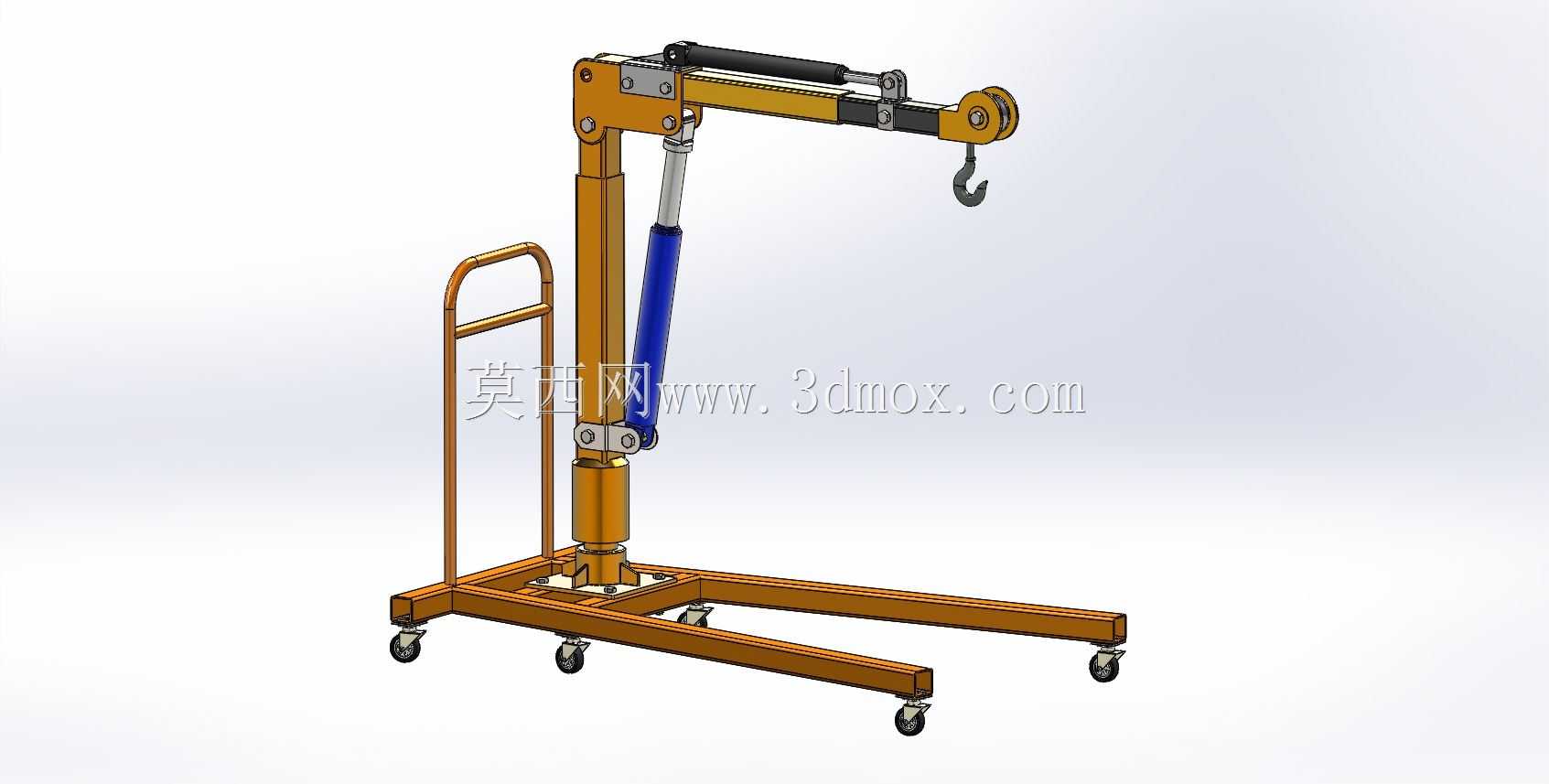

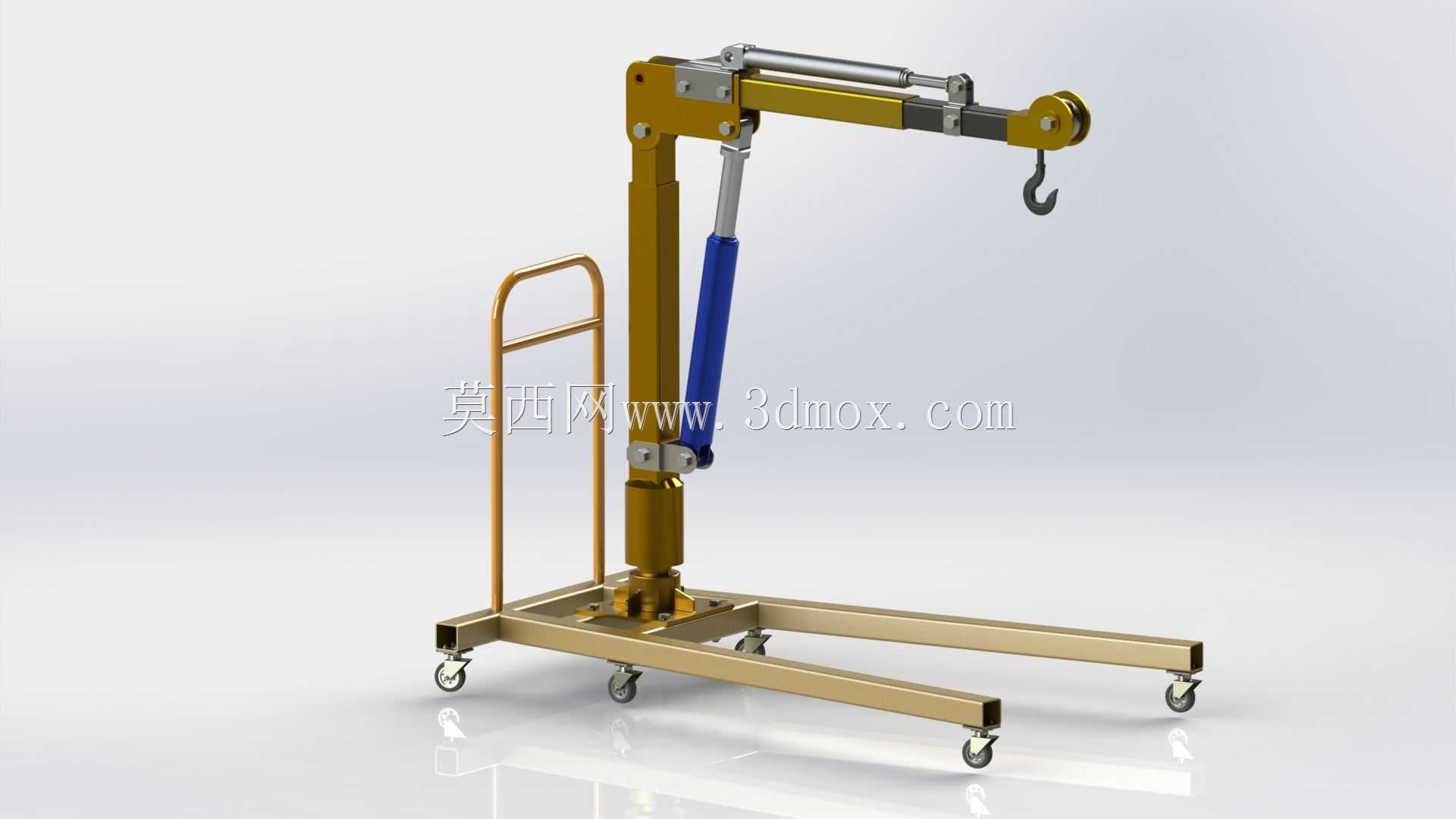

　　从结构组成看，整机由底架、脚轮、回转立柱、推扶手、主臂、伸缩臂、液压油缸、吊钩组件、滑轮及销轴连接件构成。底架采用前后延伸的H形或U形焊接框架，支腿向吊钩方向展开，以保证吊重时整机重心落在稳定支撑范围内。四个脚轮布置在底架端部和后侧，其中后侧通常承担转向和推移功能，前支腿轮靠近载荷投影区域，用于降低起吊时的倾覆力矩。立柱底部设置回转支承结构，使上部臂架能够在一定角度范围内旋转，方便吊装后将发动机从机舱内移出并转向放置到维修小车上。

　　臂架系统是该设备的核心。主臂与伸缩臂采用箱形截面套接形式，通过销孔或内部导向结构实现不同作业半径的调整。臂端设置滑轮和吊钩，钢丝绳或吊链沿臂架走向布置，将载荷传递到臂端和液压举升机构。主举升油缸斜置于立柱与臂架之间，油缸伸出时推动臂架绕铰点上扬，从而提升吊钩高度；油缸回缩时臂架下降。这种布置使液压推力以较大力臂作用在臂架铰点附近，能够在紧凑结构下获得较高的起升能力。臂架侧面还设有小型液压元件和连接管路，用于配合伸缩或锁止动作，模型中对缸筒、活塞杆、铰接座、销轴和管路走向均有较完整表达。

　　实际设计时，需要重点处理额定起重量与作业半径之间的关系。伸缩臂外伸越长，吊钩距离立柱越远，同样载荷产生的倾覆力矩越大，底架支腿跨度、立柱截面、臂架板厚和铰点强度都要按最不利工况校核。靠近臂根作业时，设备可承担较大重量；当臂架伸至最远位置时，允许载荷明显降低。因此在工程图纸或产品说明中，通常需要给出不同臂长对应的载荷曲线，并在臂体明显位置设置警示标识。三维建模时，可通过装配骨架先建立立柱中心、臂架铰点、油缸铰点、吊钩中心和底架轮距等关键参数，再驱动臂架处于最低、最高、最远等典型姿态，检查吊钩行程、油缸行程和支腿稳定性是否匹配。

　　安装边界方面，吊机底架宽度和前支腿长度决定了设备能否进入狭窄工位。维修汽车发动机时，前支腿需要伸入车头下方或两侧，底架离地高度、脚轮直径和支腿前缘形状都会影响通过性。立柱后方设置推扶手，操作人员可在设备后侧推移转向，扶手高度通常参照人体站立推送姿态设置，避免弯腰发力。臂架收起状态下，整机长度和高度应满足车间通道、门宽以及普通电梯运输的限制；工作状态下，吊钩最高位置需覆盖发动机从机舱内吊出所需的垂直提升量，同时还要预留吊索、吊环和发动机自身高度。

　　该模型在结构表达上突出了焊接机架、液压执行件和移动承载系统之间的装配关系。底架梁、立柱和臂架适合采用型钢或钢板焊接件，销轴连接处需配置衬套、润滑点和防松件；油缸两端铰接处应保留转动间隙，避免臂架升降时出现卡滞。脚轮选型需兼顾承载、滚动阻力和制动要求，在吊装作业时应锁定后轮或采用定向轮辅助稳定。吊钩部分应配置安全舌片，滑轮边缘需设置防脱绳结构，钢丝绳走向应避免与臂架棱角直接摩擦。

　　在应用流程上，操作人员先将吊臂推入作业区域，使支腿位于稳定支撑位置，再根据发动机吊点调整臂架长度和吊钩高度；挂好吊索后，通过液压泵缓慢举升，使载荷垂直离开安装支座。起吊瞬间应观察底架轮压、臂架变形和油缸受力，确认无偏摆后再移动整机。回转臂架时，动作应平缓，避免载荷摆动产生附加动载。将发动机转运至维修台架上方后，通过下降和小幅伸缩调整实现精确落位。整个过程不需要大型吊装设备，适合空间受限、任务分散、起吊频次较高的维修与装配场景。

　　三维设计阶段还应关注可制造性与维护性。底架焊缝应避开高应力集中区，臂架套接段需要设置耐磨导向块或调整垫片，油缸安装座要便于拆卸检修，液压管路应远离吊钩摆动范围并预留随臂架运动的弯曲半径。对于需要出工程图的人员，模型中的装配层级可按底架总成、立柱回转总成、臂架总成、液压总成、吊钩总成划分，这样既能便于干涉检查，也能为后续焊接件加工、标准件统计和采购选型提供清晰依据。
