挤出线缆管材环形气吹干燥擦拭装置

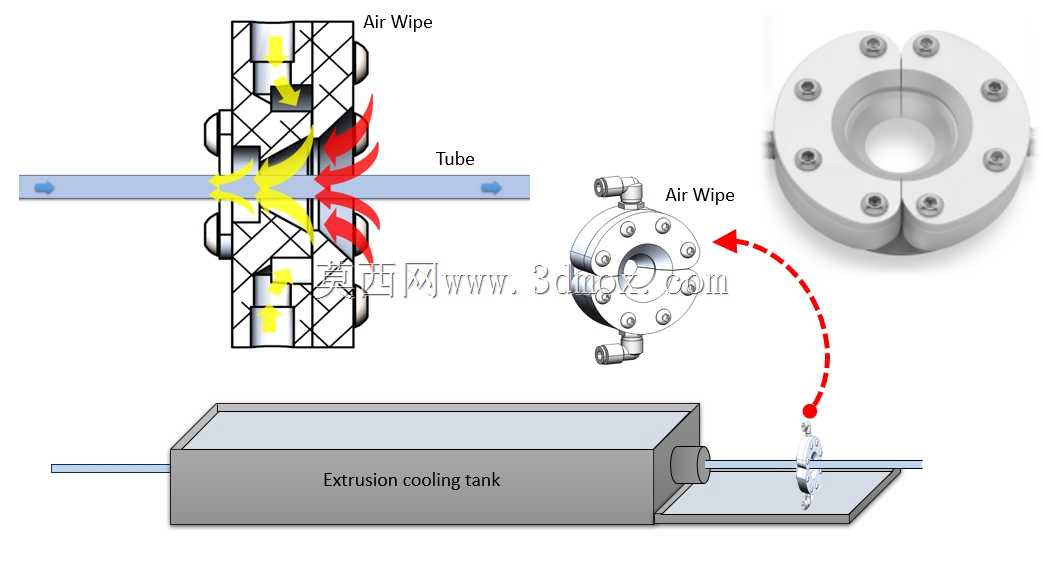

　　这套环形气擦结构主要布置在塑料管材、电线电缆挤出生产线的冷却水槽出口位置，属于挤出后段连续除水干燥工位的配套工装。线缆或管材从挤出模头挤出后先进入冷却水槽完成降温定型，出槽时外表面会携带连续水膜与挂附水珠，若直接进入后续印字、测径、收卷或裁切工序，残留水分会造成油墨附着不良、检测信号波动、成品表面水渍残留等问题，该装置就是利用压缩空气在工件外周形成环形高速气流，把管材外表面的水分沿轴向反向吹除，同时带走表面浮尘与细碎冷却杂质，完成非接触式在线干燥擦拭。

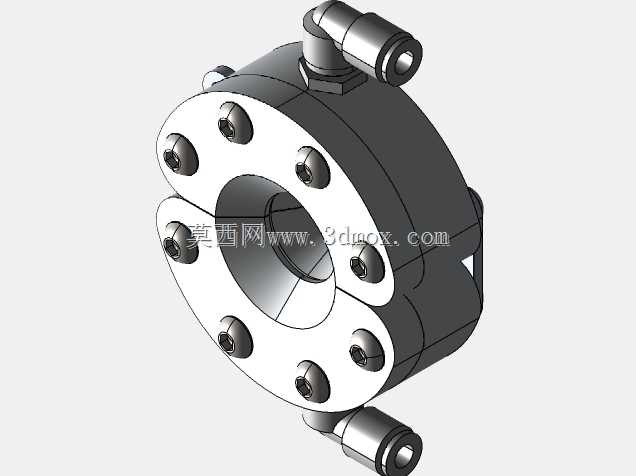

　　结构上采用对开剖分式圆环主体，两半壳体通过周向布置的内六角螺钉锁紧拼合，中心通孔与被加工管材保持同轴，这种开合设计在穿线、引管、换规格时不需要从生产线端部整条抽穿工件，直接松开剖分螺栓即可把装置卡装到管线任意位置，设备维护和产线换型的操作效率明显高于整体式环套。圆环内腔加工有环形稳压气腔，压缩空气从侧部两个铰接快换接头接入，气腔将入口高压气流均匀分配到整周斜向喷缝，喷缝气流方向与管材行进方向呈设定夹角，气流沿锥面汇聚后向管材来水侧高速喷出，在管壁外周形成均匀环绕的风刀效应，避免单侧吹气造成的吹干盲区、水珠被吹向后续工位的问题。

　　从安装边界来看，装置整体外径根据适配管材规格设定，轴向厚度控制在较薄尺寸，可直接通过支架固定在冷却水槽出口的过渡支撑板上，不需要占用过长产线空间；中心通孔直径比对应加工管材外径预留合理间隙，既保证管材高速穿行时不会剐蹭孔壁，又能让喷射气流充分作用在管壁表面。侧部气嘴采用万向铰接结构，接入气管后可小角度调整管路走向，适配现场不同方向的气源排布，避免气管硬弯折造成气阻。

　　设计思路上优先考虑非接触作业特性，整个干燥过程没有海绵、橡胶刮板之类的易损耗擦拭件，不会像接触式胶皮擦拭那样长期摩擦后掉屑、刮伤软质塑料管材或线缆护套表面，也不需要频繁更换擦拭耗材，运行维护成本更低。环形气流同时具备一定冷却辅助作用，刚出水槽的管材表面经过高速气流吹扫，对流换热速度加快，能进一步降低工件表面温度，减少后续收卷时余热造成的粘连风险。

　　实际选型应用中，该装置可匹配不同外径的PE、PPR管材，以及各类电力电缆、通信线缆的挤出产线，通过更换不同中心孔径的剖分环体即可适配多规格产品；气路入口可配套调压阀调整吹扫压力，针对小管径细线缆降低气压避免管线被气流吹偏，针对大口径厚壁管材可提高气压增强除水效果。装置壳体采用硬质金属加工成型，剖分结合面做平面密封处理，拼合后内部气腔不会出现局部漏气，保证整周喷缝的气流压力均匀一致，在连续高速挤出生产线上可以长期稳定完成在线表面除水干燥作业。
