毛瑟步枪配套螺栓锁紧套筒结构

　　该锁紧套筒作为栓动枪械机匣组件里的配套配合零件，日常在整枪装配、维保替换、工装校验场景中承担定位衔接、扭矩传递、间隙约束的作用，不少老款毛瑟系步枪以及衍生的zastava M70系列枪械在长期使用后，原机加工套筒会出现配合面磨损、卡槽崩边、螺纹滑牙的问题，测绘复刻该零件可以直接用于备件修配，也能作为枪械结构教学、工装夹具设计的参考样件。

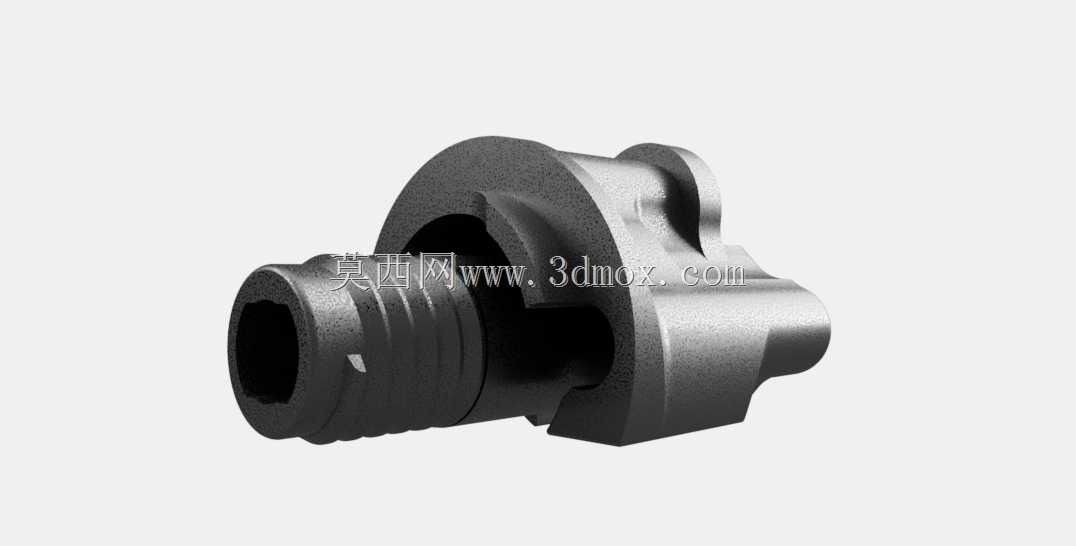

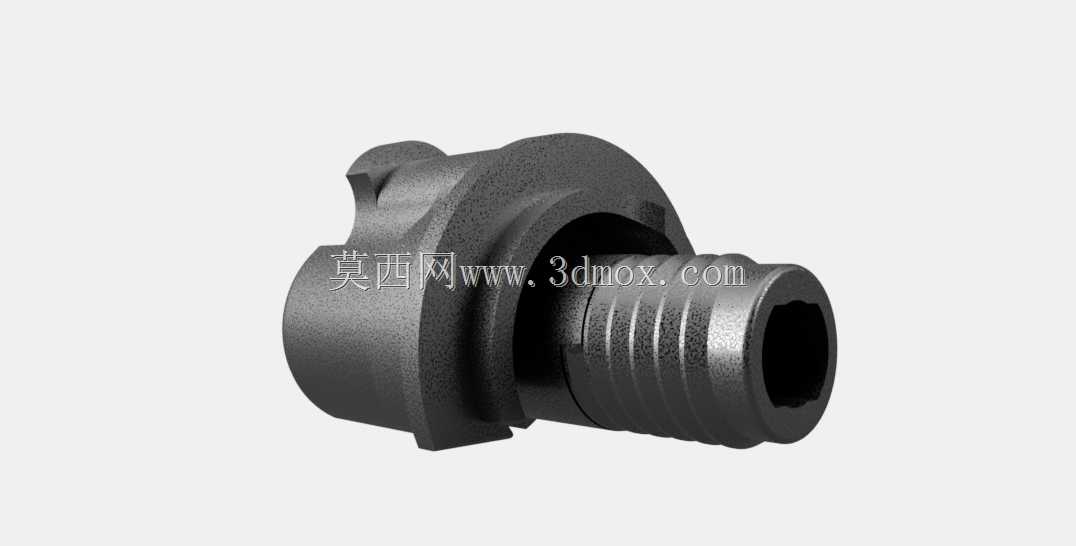

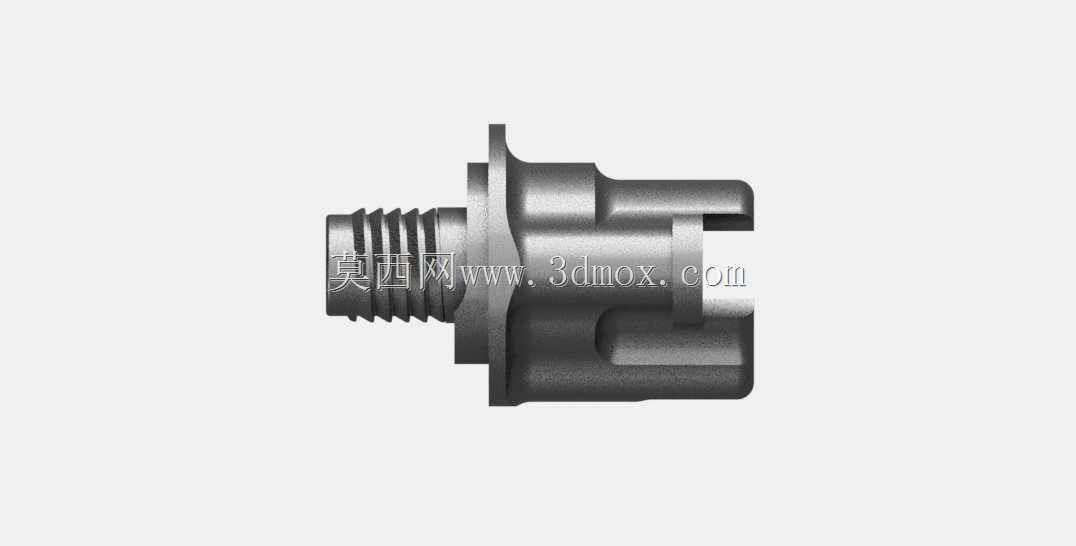

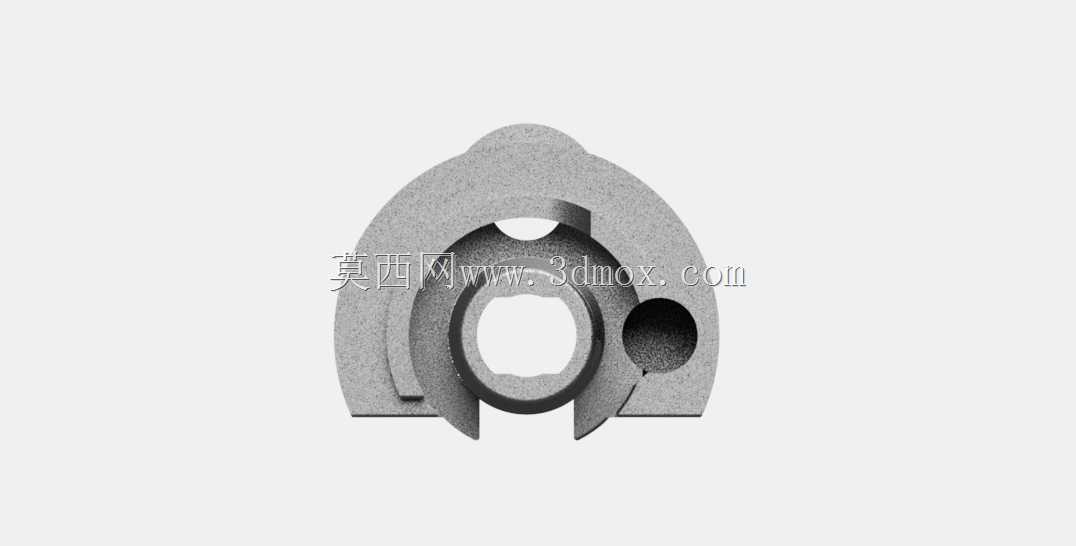

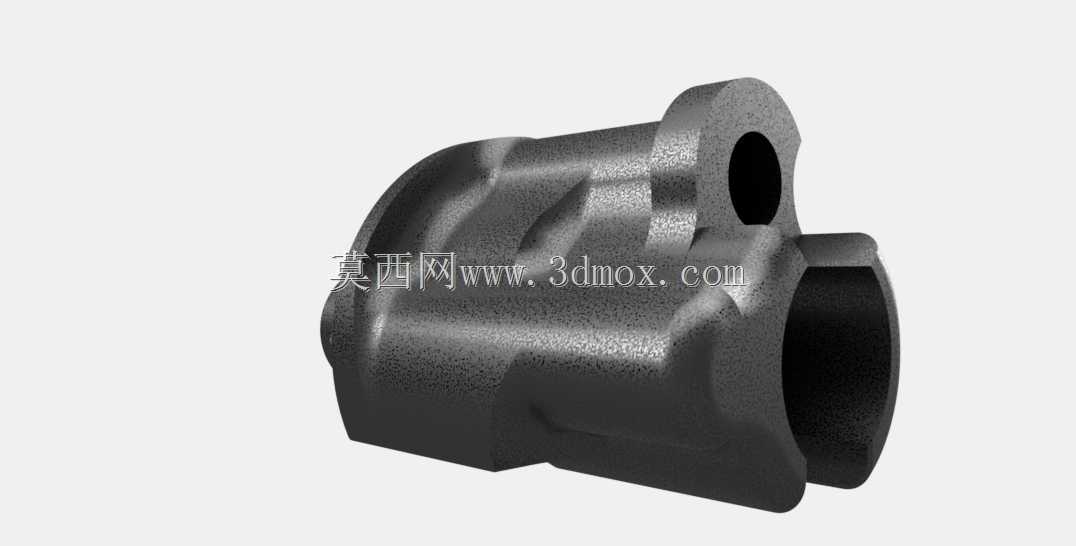

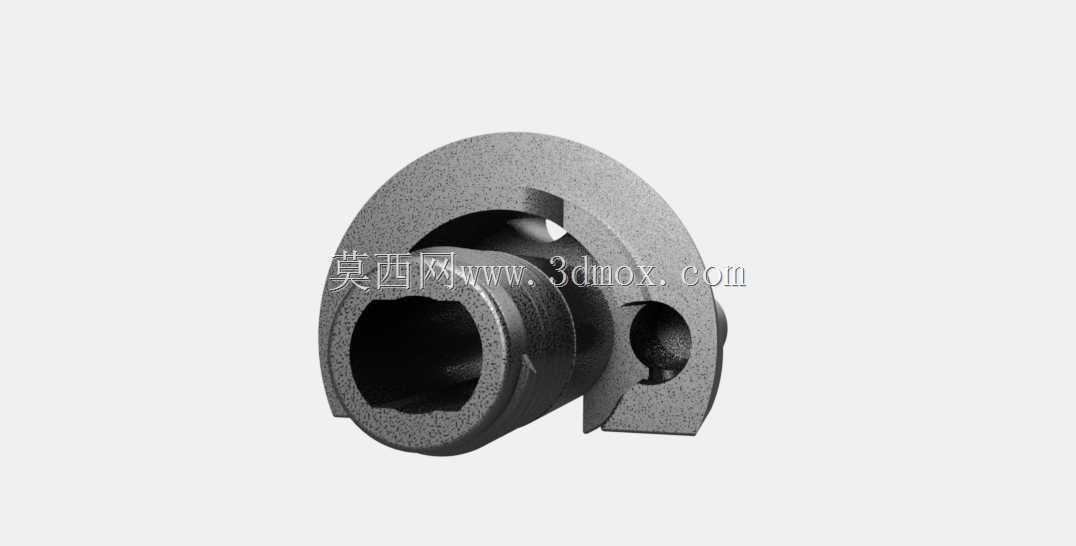

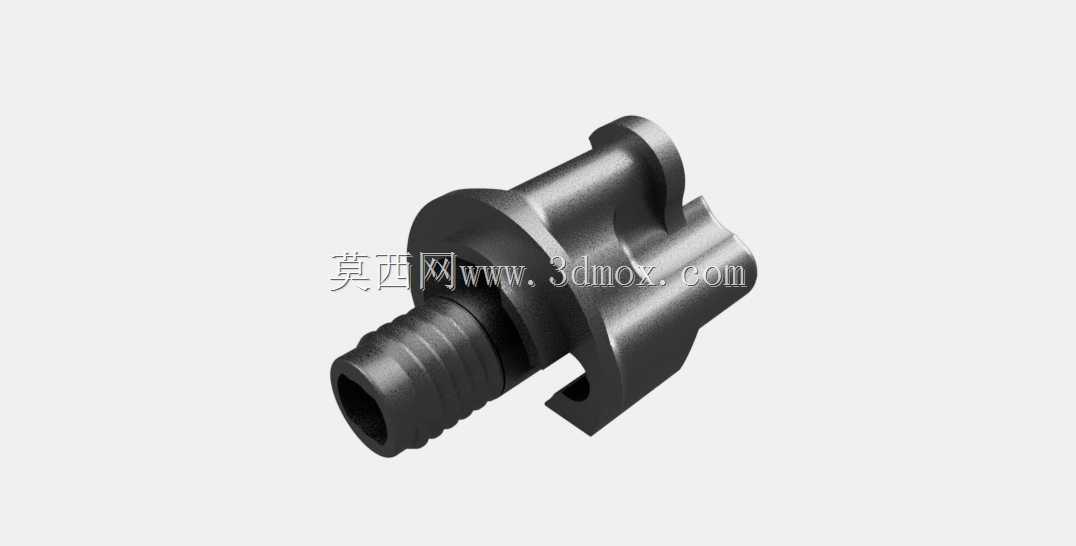

　　从实际装配逻辑来看，这个零件一端开设的分叉卡槽是核心受力位，装配时卡槽会卡入枪机组件的对应凸榫，在枪机往复旋转闭锁的过程中，套筒会随枪机动作同步传递周向扭矩，避免枪机和机匣衔接位出现径向窜动；另一端的外螺纹段用于旋入机匣预设的安装孔位，螺纹旋合长度经过匹配设计，既保证拧紧后轴向定位牢靠，也不会因为旋入过深干涉枪机的往复行程。中间的环形凸缘是轴向限位面，装配到位后凸缘端面会完全贴紧机匣的安装基准面，不需要额外加装调整垫片就能控制零件的轴向安装位置，减少装配时的配修工作量。

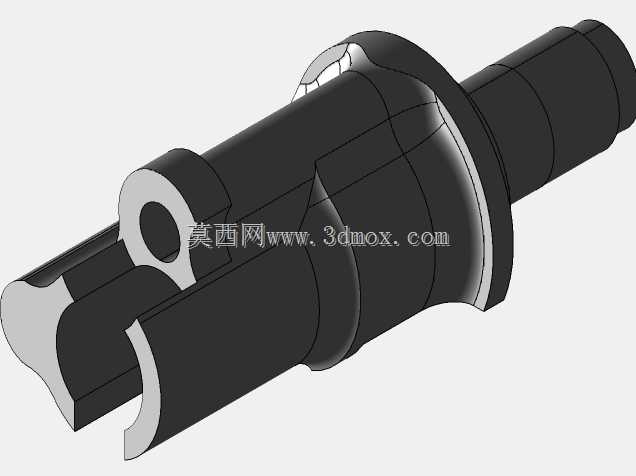

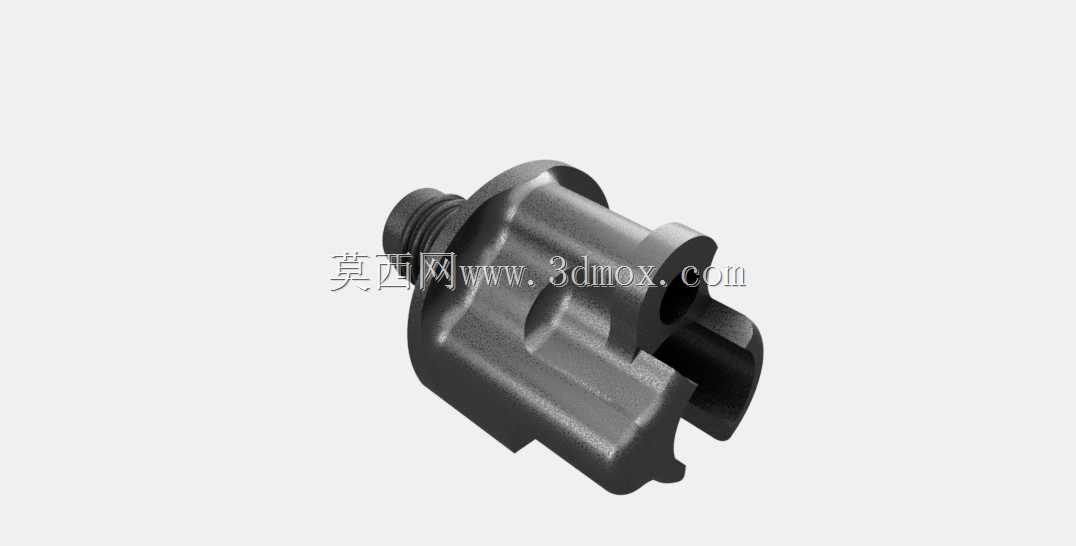

　　建模过程中首先对照实物测绘的蓝图尺寸搭建基础回转体轮廓，先完成外圆、螺纹段、中部环形凸缘的车削特征搭建，再对侧部分叉卡槽做切除拉伸，卡槽的两个侧壁平行度公差控制在0.02mm以内，保证和凸榫配合时不会出现卡滞或者旷量。零件外轮廓的曲面过渡全部按照实件的锻造圆角还原，没有做尖锐直角处理，既符合实际零件模锻成型的工艺特性，也能避免应力集中在反复受冲击的位置出现断裂。整个零件的所有配合面都预留了合理的公差余量：螺纹段按照普通公制紧固螺纹的公差带制作，卡槽配合面采用间隙配合，外圆非配合面保留锻造后的自然轮廓特征，不需要额外做高精度精加工，和实际量产零件的加工工艺完全对应。

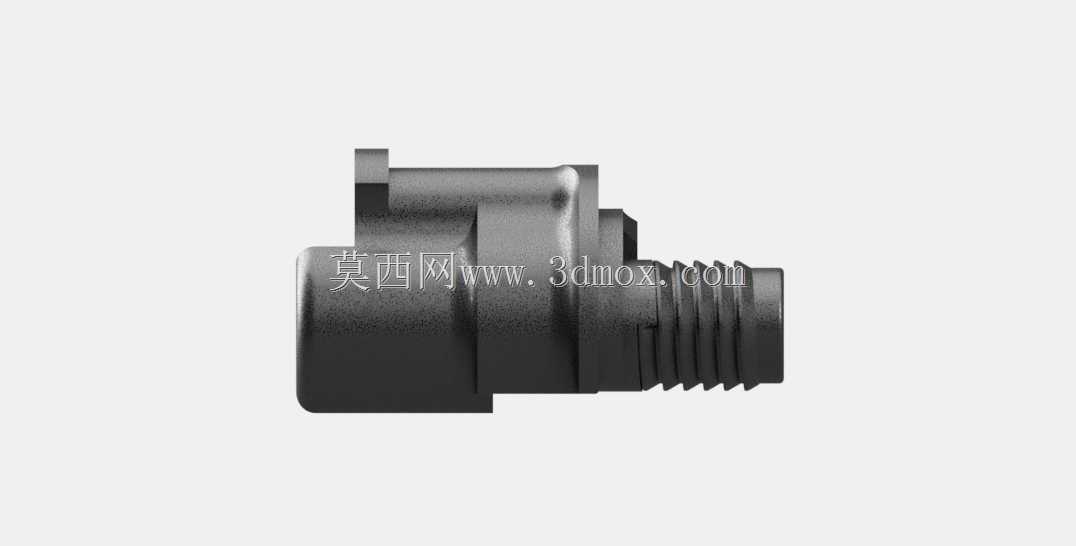

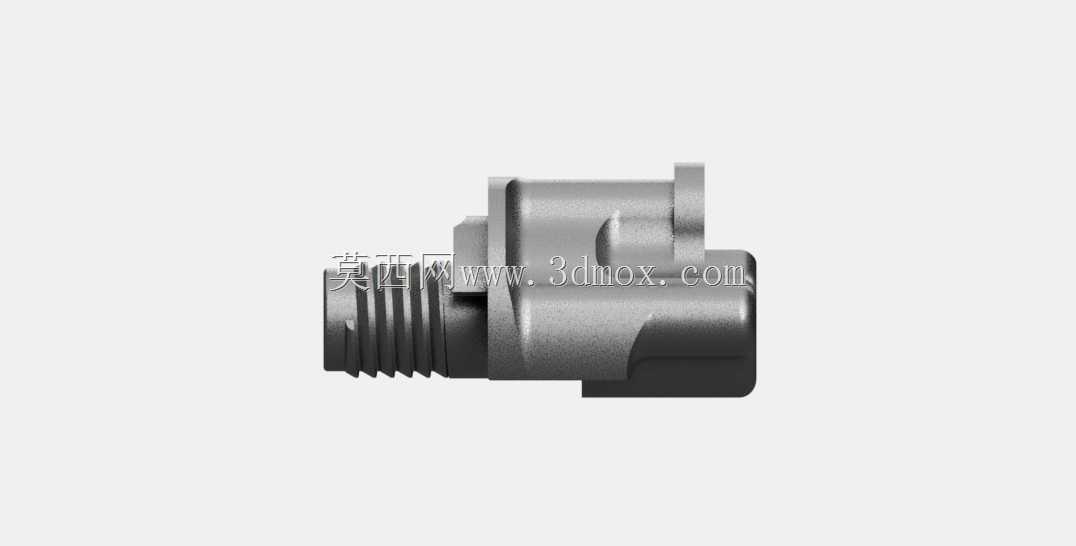

　　从安装边界尺寸来看，零件整体轴向长度控制在较短区间，装入机匣后不会突出机匣外侧的操作空间，外围最大直径小于机匣安装位的沉孔孔径，分叉卡槽的开口宽度和配套枪机凸榫的厚度匹配，安装时不需要对周边其他零件做任何打磨修改，直接替换原有磨损件即可完成装配。在实际维保场景中，维修人员不需要拆解整个机匣组件，只需要松开固定销、旋出旧套筒，就能将新件对位装入，整个替换过程耗时极短，适配野外驻训、车间修械等不同场景的快速维保需求。

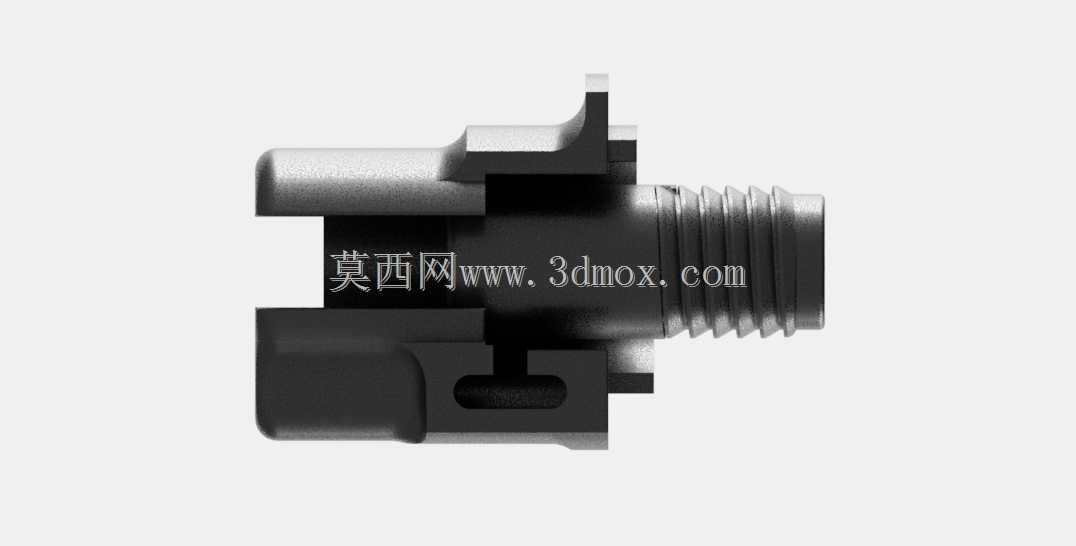

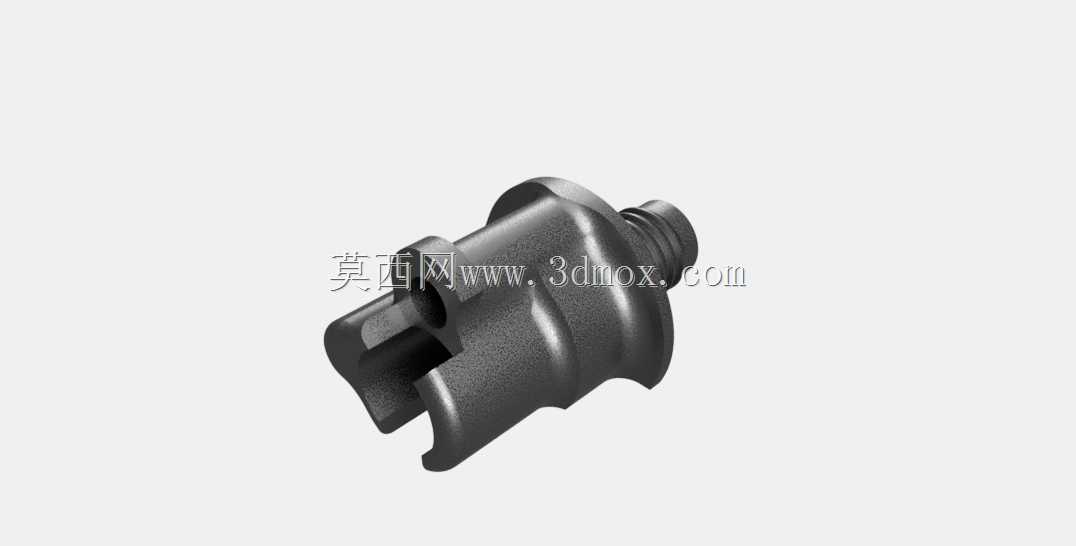

　　结构设计上特意将受力最大的卡槽根部做了加厚处理，相比薄壁套筒的抗冲击强度提升明显，在枪机反复闭锁撞击的工况下，卡槽根部不会因为应力集中出现开裂；中部的环形凸缘同时承担轴向限位和受力承压的作用，闭锁产生的轴向冲击力会通过凸缘均匀传递到机匣端面，不会让螺纹段单独承受全部冲击载荷，大幅延长零件的使用寿命。零件的外形没有多余的装饰特征，所有曲面和切面都服务于装配、受力、加工的实际需求，完全按照原始量产零件的技术蓝图还原，既可以作为数控加工复刻零件的编程参考，也能用于整枪虚拟装配时的干涉校验，帮助设计人员验证枪机动作全行程里该零件和周边击发组件、机匣、拉机柄的运动间隙，排查设计阶段可能存在的装配干涉问题。
