人机协同工位作业台三维结构设计

　　这套工位结构围绕单人坐姿装配、检验、返修类作业展开，建模时没有把工作台当成孤立桌体处理，而是把操作面、物料供给、照明、工具悬挂、座椅活动范围和人体姿态放在同一空间里校核。现场常见的问题并不是台面不够大，而是零件盒、图纸、电动工具、待加工件和成品容器互相挤占，作业人员每完成一个节拍都要转身、弯腰或远距离取件，最终造成动作浪费。该方案将主操作区布置在人员正前方，双手可自然覆盖的范围内放置高频使用物料，左侧保留图纸或作业指导书支撑位，后侧框架分层存放周转盒，下部红色箱体用于废料或不合格品暂存，使取、装、检、放四个动作能够在较小转身角度内完成。

　　从结构组成看，工位主体采用框架式承载思路，立柱与横梁形成稳定骨架，顶部延伸出工具挂架和照明安装位，台面下方不做封闭柜体，而是预留腿部活动空间和低位物料区。后侧料架采用多层倾斜或水平托板组合，蓝色物料盒按使用频率分区摆放，较重件放在接近腰高的位置，轻小螺钉、封条、标签类耗材放在上层，减少长时间抬臂操作。台面一侧设置可翻折的资料板，作业人员查看工艺文件时不需要低头占用装配平面；资料板角度可随视线调整，和坐姿眼高保持合理夹角。顶部工作灯向操作面集中投光，避免人体自身阴影覆盖装配区域。

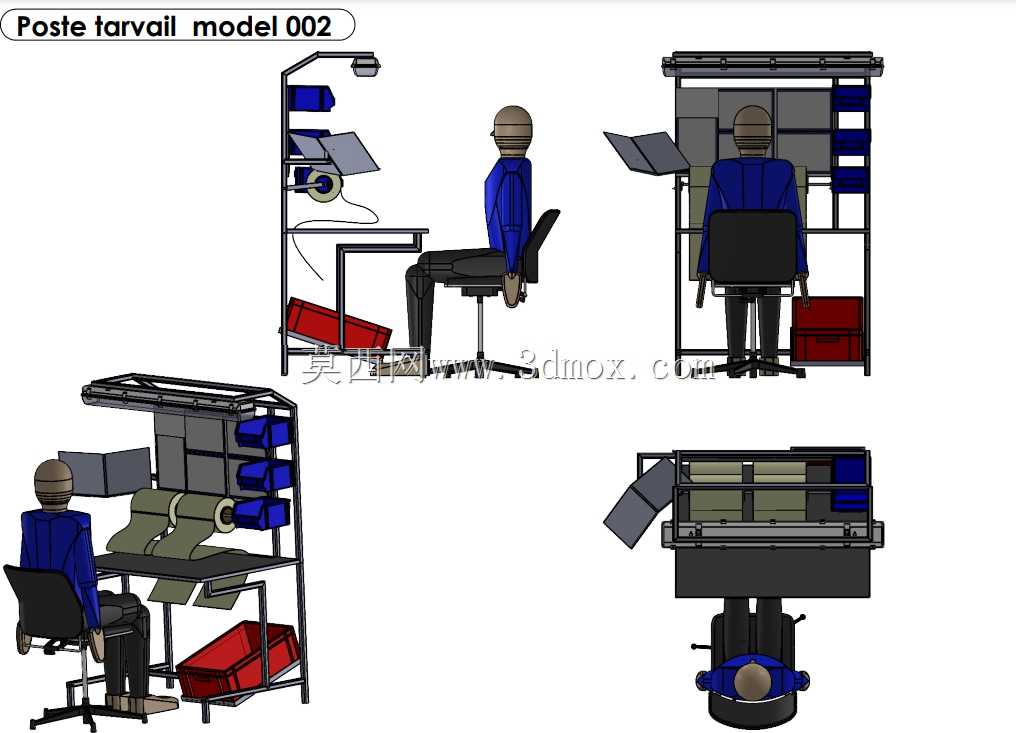

　　人机尺寸是该模型的重点。坐姿作业时，台面高度需要与肘部自然下垂时的前臂高度接近，人员上臂不需要持续抬起，手腕在操作时保持接近平直。座椅位于台面正前方，座面前缘与台体下部保留足够间隙，大腿不会与框架碰撞；双脚可自然落地，若现场需要脚踏开关或废料盒，也应布置在脚尖可触及而不影响起身的区域。模型中加入人体姿态参考，并非为了表现人物细节，而是用于检查视线、手部可达范围、膝部空间和维修通道。后侧料架最高层不宜超过坐姿人员轻松抬臂取件的范围，若必须存放低频备件，应在现场明确为站立取用区。

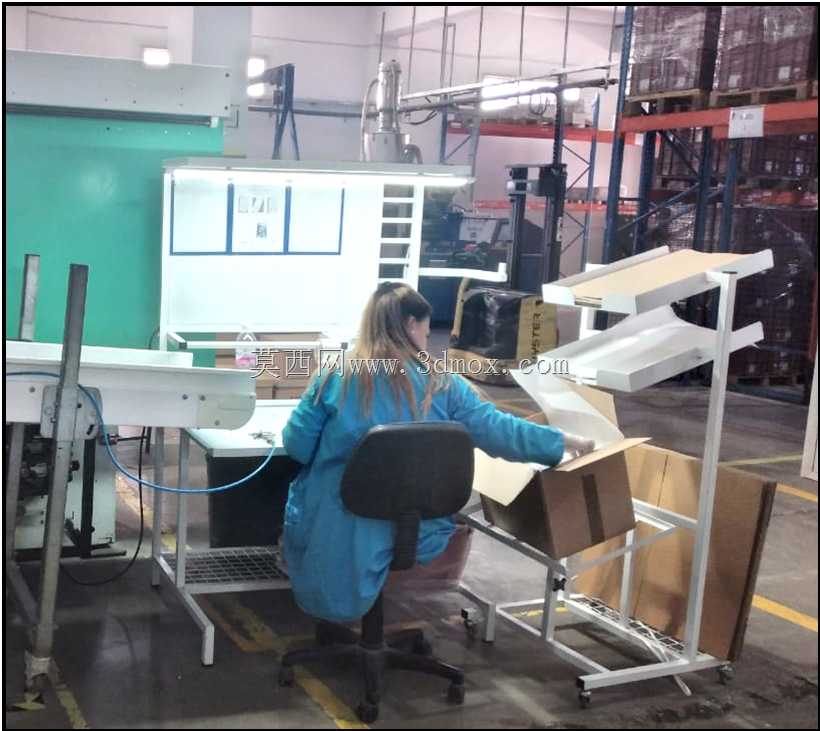

　　安装边界方面，工位整体占地需要同时考虑椅子后退、人员侧身通行和物料车补给。框架后缘与墙面或生产线护栏之间应留出补给距离，便于物料盒从后方更换；左右两侧不能被其他设备堵死，否则异常停线时人员难以快速离开。台面外伸部分、资料板翻开状态、工具悬挂件和灯具均属于动态干涉检查范围，不能只按静止轮廓评估。若多套工位并排布置，相邻料架的棱角、照明照射范围和人员转身轨迹需要统一校核，避免一名作业人员取件时侵入相邻工位的操作空间。

　　在功能扩展上，框架立柱可作为附件安装基准，后续增加气动管路、平衡器、电动螺丝刀导轨、感应灯、标签打印机或防错料架时，不需要重新焊接主台体。台面承受的载荷应分区考虑：中央装配区承担工件和夹具，边缘不宜放置过重料盒；后侧立架承担物料重量，立柱底部与地面接触点需要防止侧翻。对于需要频繁换线的产线，这种开放式框架比固定封闭工作台更利于调整料层高度和容器位置；对于返修工位，则可把检测仪器、电源插座和工具挂钩集中到后侧，保持主台面整洁。

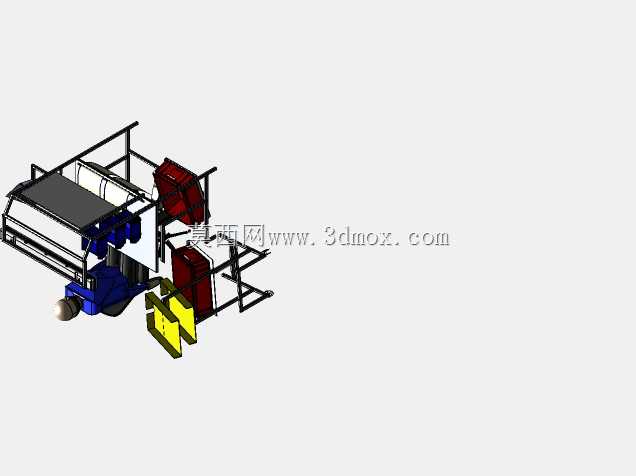

　　建模过程中还应保留装配逻辑：台面、立柱、料盒、资料板、座椅和人体参考分别建立独立层级，便于在评审时切换显示。检查重点包括人员正前方是否有连续操作面、常用物料是否落在双手最佳作业区、视线是否被上层料架遮挡、腿部是否与横撑干涉、废料容器是否与脚轮或椅腿冲突。整体结构并不追求复杂机构，而是通过稳定框架、合理层距和清晰的物料分区，把工位从简单桌台提升为服务装配节拍的作业系统。
