CA6140车床刀架夹紧限位支座

　　在普通卧式车床的日常切削作业里，刀架部位的夹紧定位构件直接决定了换刀效率与切削刚性，这款适配CA6140普车的夹紧支座，正是为机床刀架侧装夹锁紧工位开发的配套结构件。车间里加工长轴、盘套类零件时，刀架需要频繁转位、锁紧，原有夹紧块长期受切削振动、锁紧拉力反复作用，接合面容易出现磨损旷量，导致刀具定位偏移，精车外圆时出现锥度超差、端面振纹的问题，这款支座的结构设计完全贴合CA6140刀架的安装空间，不需要对机床原有基体做额外改造，替换原有磨损件即可恢复锁紧精度。

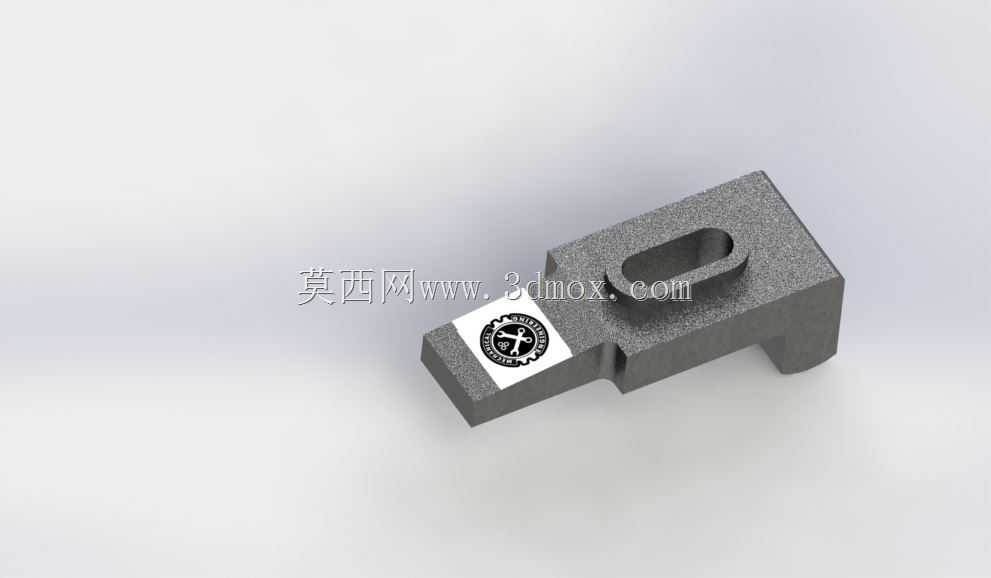

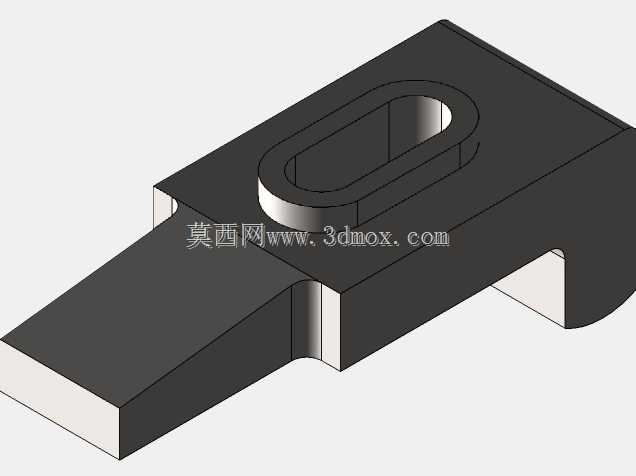

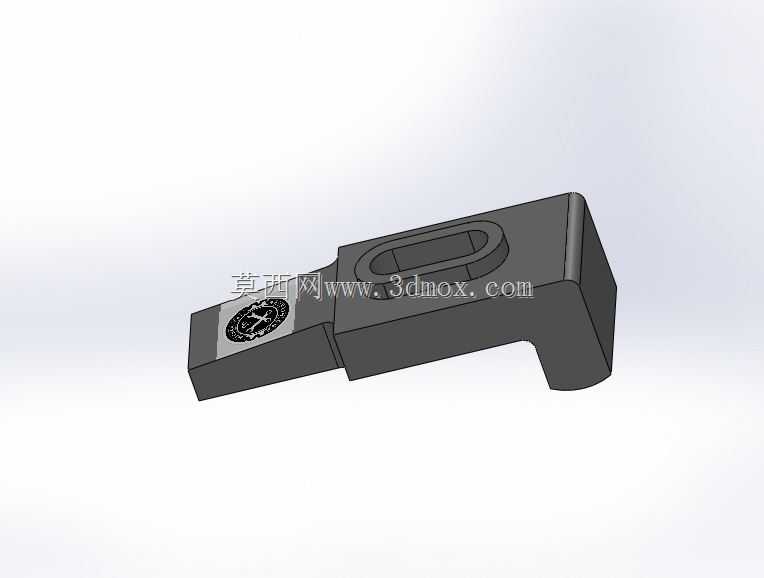

　　从结构细节来看，构件主体采用方块式基体布局，一端延伸出带台阶的钩状卡爪，工作时卡爪卡入刀架转盘的定位槽内，另一端的平直端面贴合机床中拖板的安装基面，基体顶面开设长圆形腰型沉槽，锁紧螺栓穿过腰槽后与拖板基体的螺纹孔连接。腰型槽的设计并非随意设置，现场装配时可以沿槽长方向微调支座的前后位置，补偿长期使用后卡爪与定位槽之间的磨损间隙，调整到位后拧紧螺栓，支座底面与拖板基面完全贴实，卡爪侧面牢牢抵紧刀架转盘的锁紧位，刀架转位后不会出现周向窜动。支座前端的凸台端面做了减薄处理，刚好避让刀架转位时的回转轨迹，不会和四方刀台的边缘发生运动干涉，下部的钩型结构留出了足够的排屑空间，车削产生的带状切屑滑落时不会堆积在卡爪缝隙里，日常清理铁屑时用铁钩即可直接掏出，不需要频繁拆卸构件。

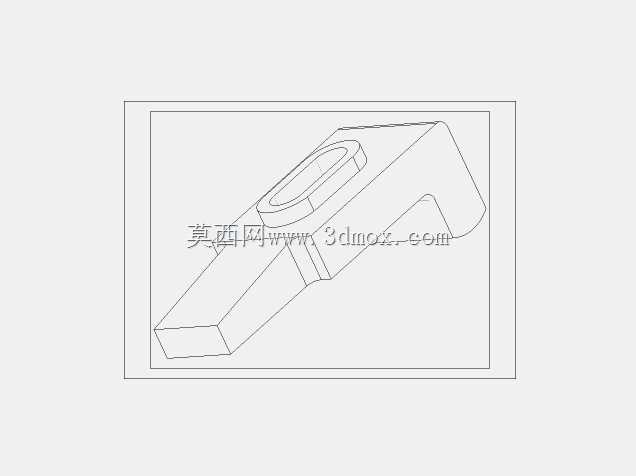

　　建模过程中首先对照CA6140机床的刀架装配图纸确定安装边界：支座总长度控制在适配刀架侧方空位的尺寸范围内，宽度与拖板T型槽的间距匹配，高度方向低于刀架转盘的上平面，避免装夹车刀时刀架压紧螺钉与支座发生碰撞。基体的壁厚经过受力校核，腰型槽两侧的实体厚度保留足够的刚性余量，锁紧时螺栓施加的预紧力均匀分布在整个贴合面上，不会出现局部应力集中导致支座断裂的情况。卡爪的钩部工作面做了直角强化处理，受力方向与切削振动的冲击力方向垂直，锁紧后接触面积远大于点状顶紧结构，抗振性能明显提升，即便进行强力切槽、大走刀量粗车作业，夹紧位置也不会出现松脱。

　　实际装配调试时，先将支座底面的毛刺清理干净，放置在中拖板对应的安装位，穿入锁紧螺栓后先不拧死，手动转动刀架到需要的工位，推动支座让卡爪完全抵紧刀架的锁紧端面，确认腰型槽内螺栓处于可滑动区间的中间位置，再按对角线顺序拧紧螺栓，锁紧后用塞尺检查支座与拖板基面的间隙，0.03毫米塞尺无法塞入即代表贴实合格。日常维护中，每次班组保养设备时可以松开螺栓微调一次支座位置，补偿卡爪的微量磨损，长期使用后如果卡爪工作面出现压痕，只需拆下构件修磨接触面即可继续使用，不需要整体更换，大幅降低了机床备件的维护成本。这类夹紧支座除了适配CA6140车床，同安装尺寸的CA6136、CA6150系列普车也可以通过微调腰槽位置适配使用，是普通车床刀架锁紧系统里可靠性极强的配套零部件。
