T4冷弯辊压成型轧机生产线结构

　　该套辊压成型生产线主要面向金属薄板连续冷弯加工场景，常见于轻钢龙骨、门窗型材、货架立柱、电缆桥架、光伏支架以及建筑围护板材的批量制造环节。设备将开卷后的带钢沿长度方向连续送入多组成型辊站，通过逐道次渐进弯曲，使平板材料在室温状态下形成稳定截面。相比冲压折弯分段作业，辊压工艺更适合长尺寸、等截面型材的连续生产，节拍稳定，成型一致性好，对厂房直线布置长度和上下游辅助设备衔接有明确要求。

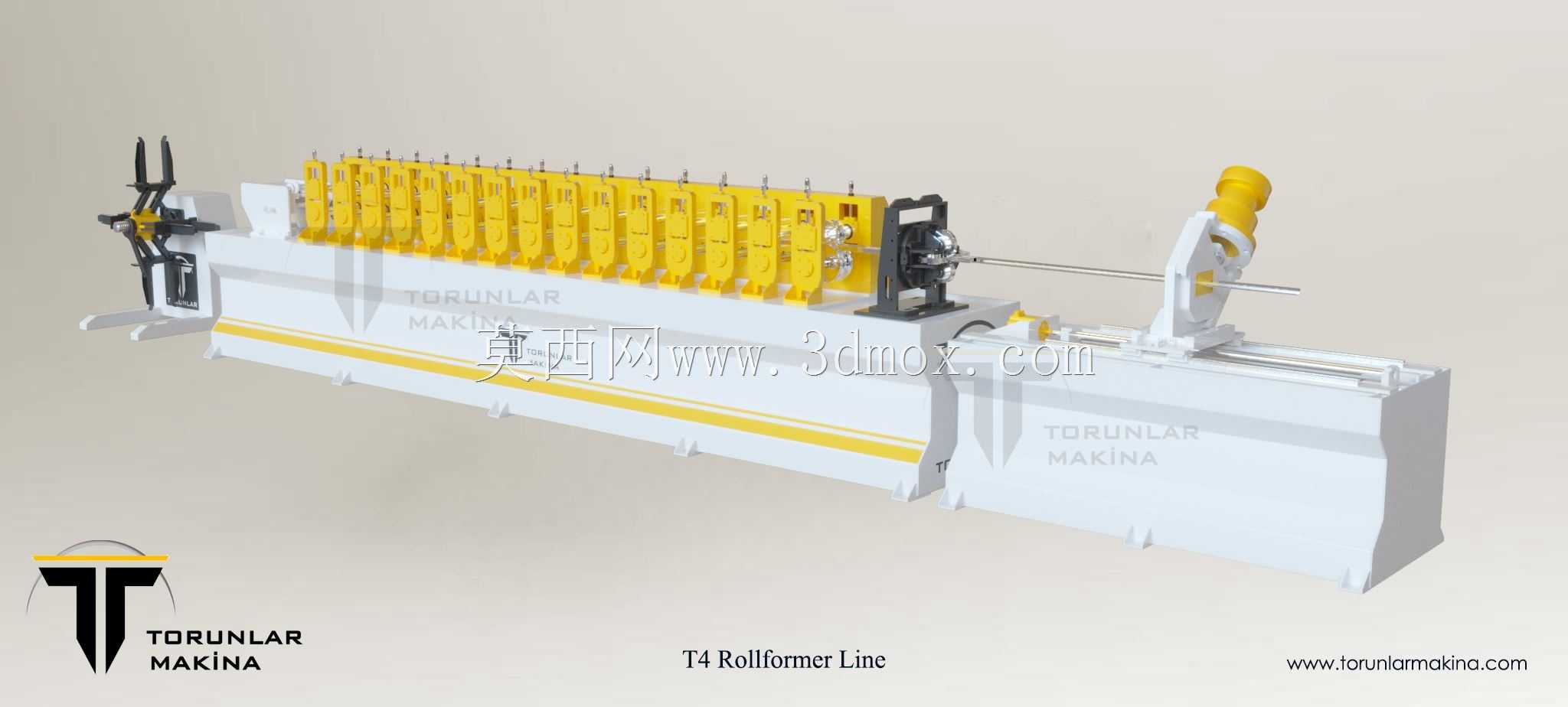

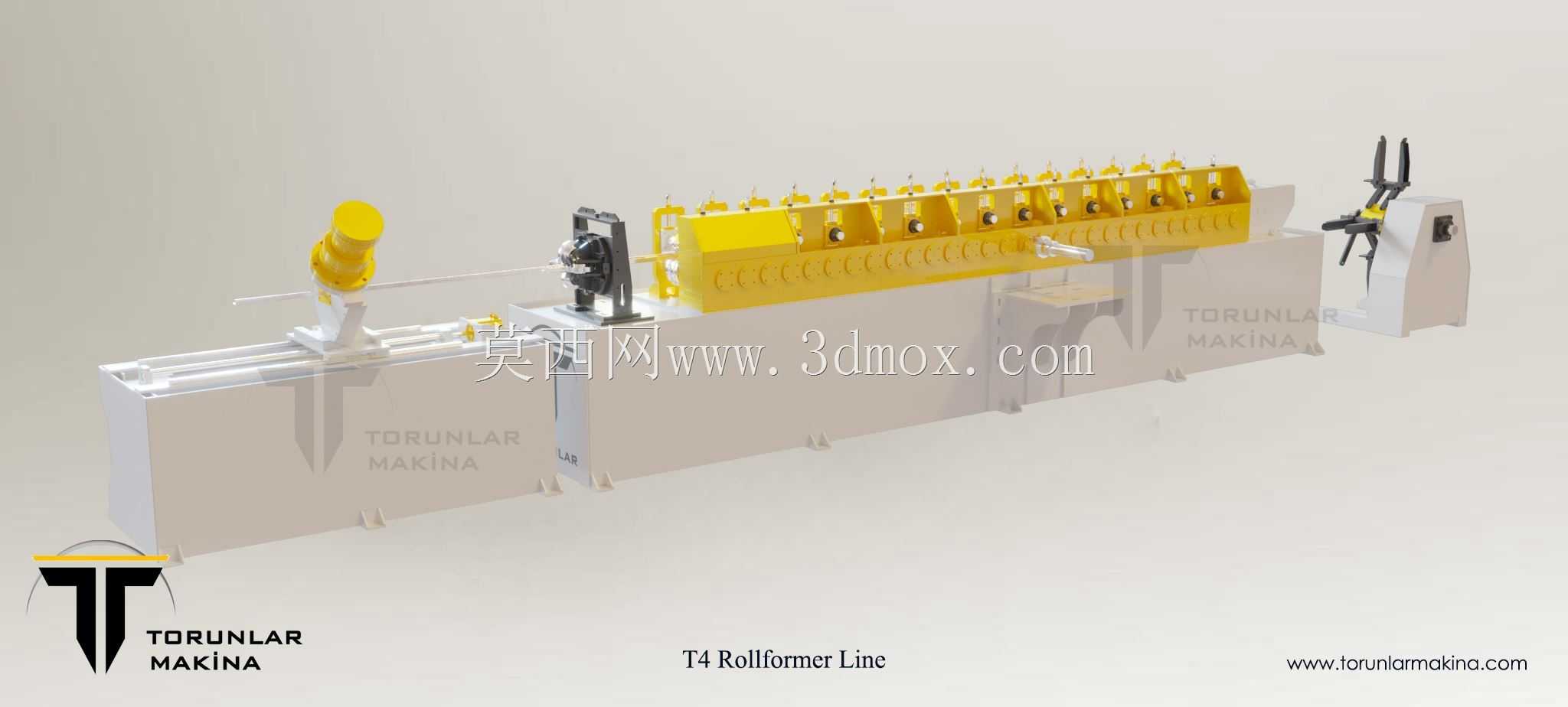

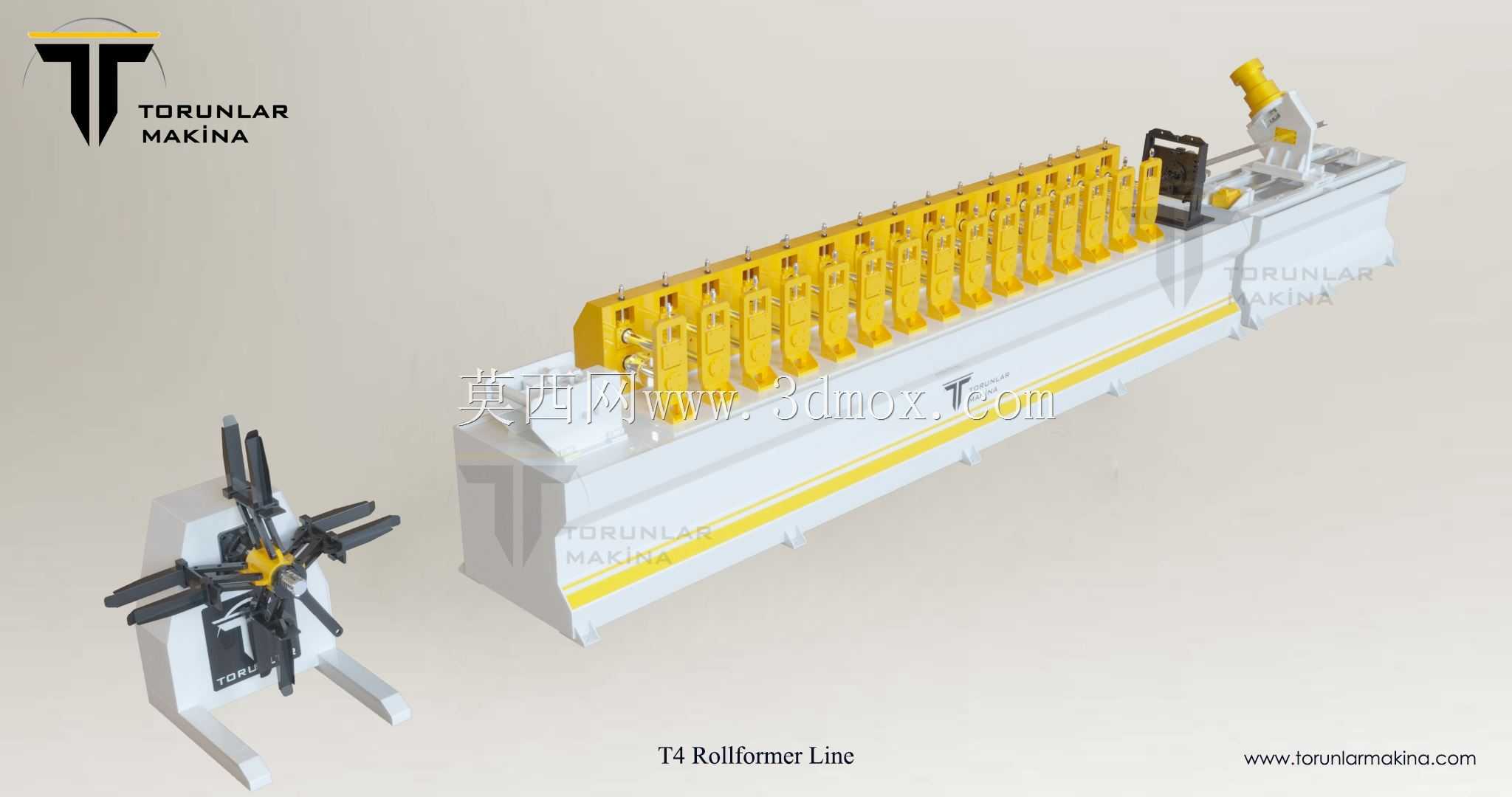

　　从整机布局看，生产线沿物料输送方向展开，主体由底座、成型机架、辊轮轴系、传动机构、出料导向与切断或跟踪工位等部分构成。长底座采用箱型焊接结构思路，承担各辊站的定位基准和整机刚性支撑。底座上表面需要控制直线度和平面度，因为多组成型机架依次安装后，任何累积偏差都会反映到带钢走偏、截面扭转或辊轮异常磨损上。现场安装时，底座通常需要通过地脚螺栓固定，并在调平后复核主轴中心线、送料中心线和出料中心线的共线关系。

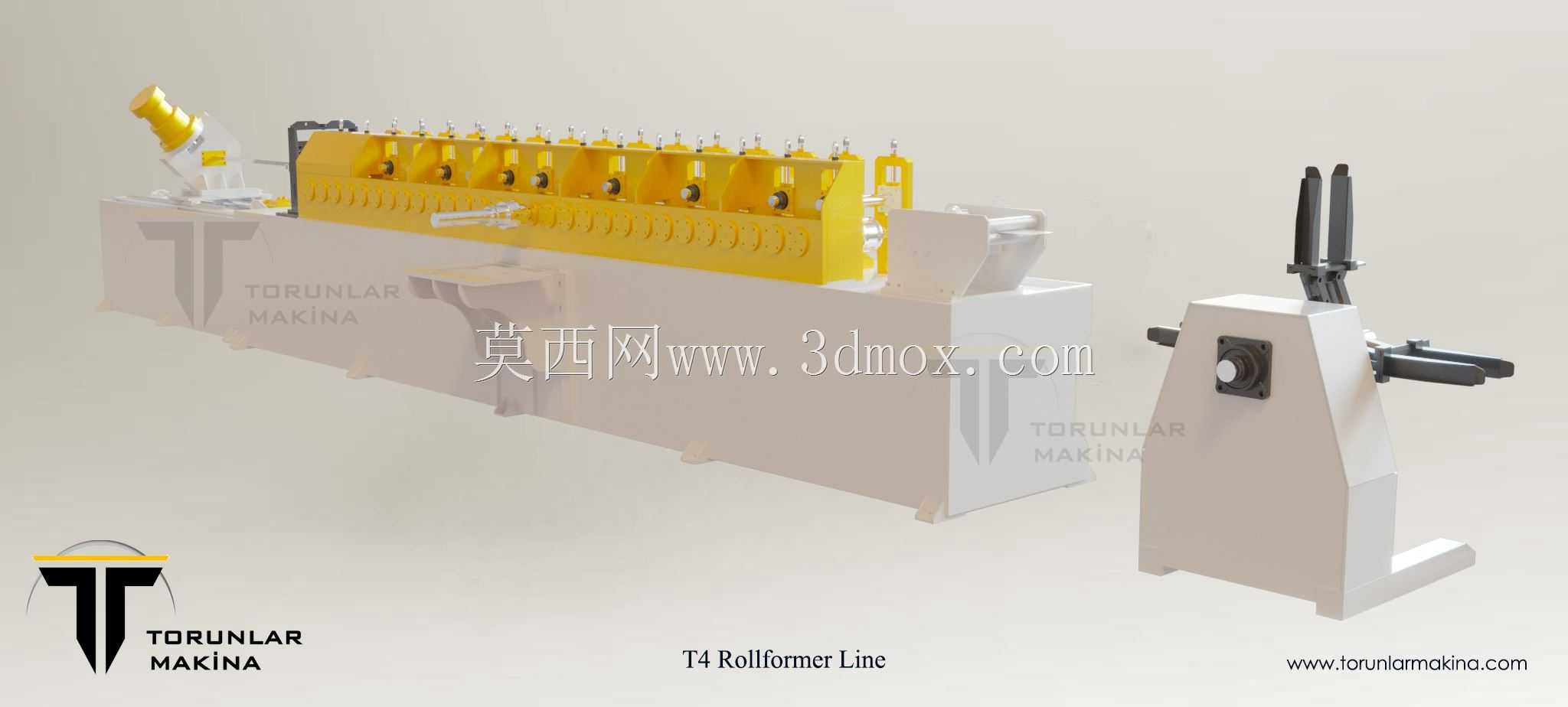

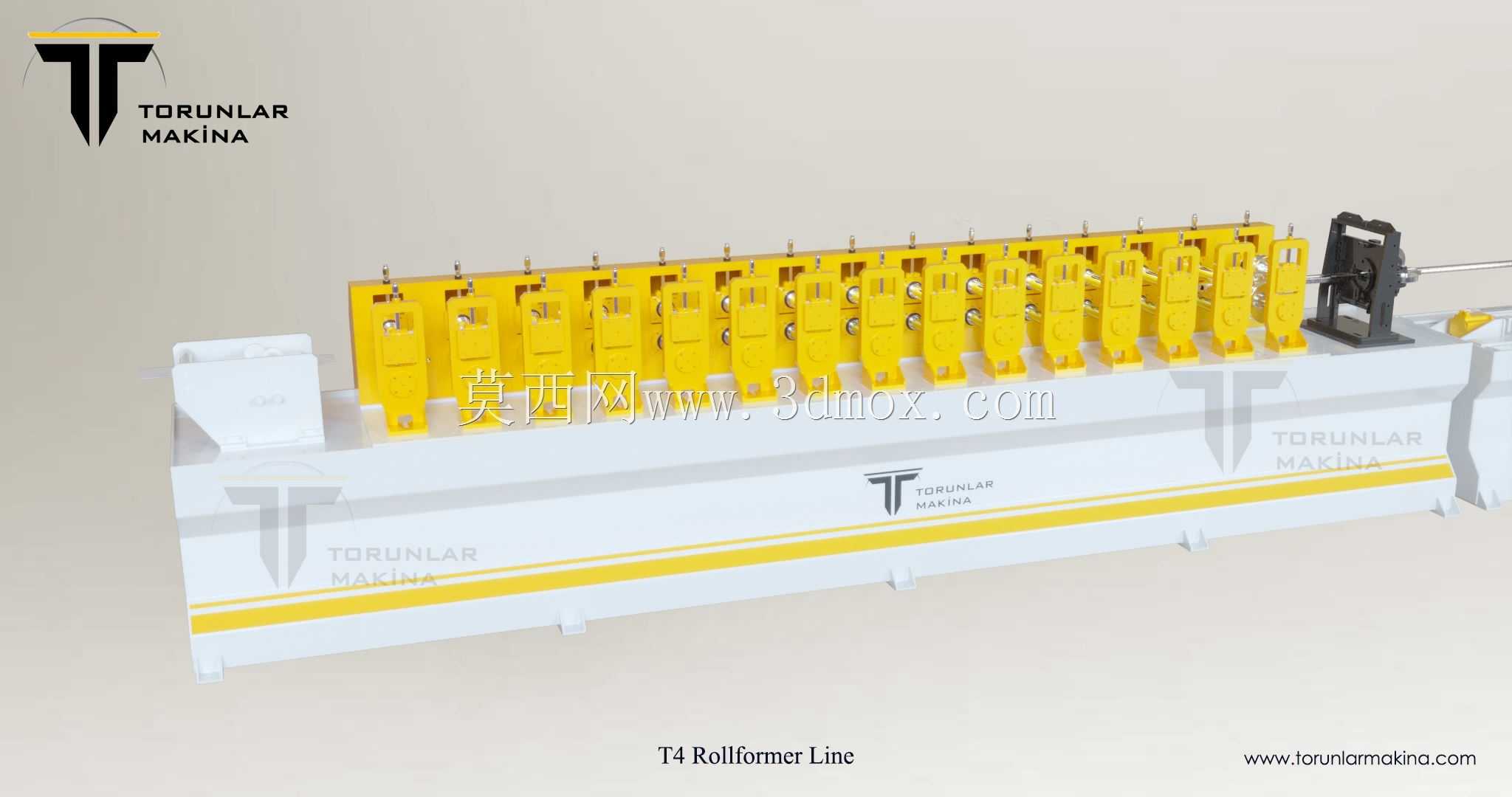

　　黄色成型单元沿主机长度方向密集排列，是整线的核心工作区。每个辊站承担有限的弯曲变形量，设计时不会在单一道次中强行完成大角度折弯，而是将目标截面分解为若干渐进成型步骤。上辊、下辊和侧辊的轮廓根据材料宽度、厚度、屈服强度、回弹量以及目标断面形状确定。对于闭口或复杂半闭口截面，还需要考虑辅助导向辊、压型轮和校直轮的布置，避免带钢在连续弯曲过程中出现波浪、翘曲、侧弯或局部拉伤。

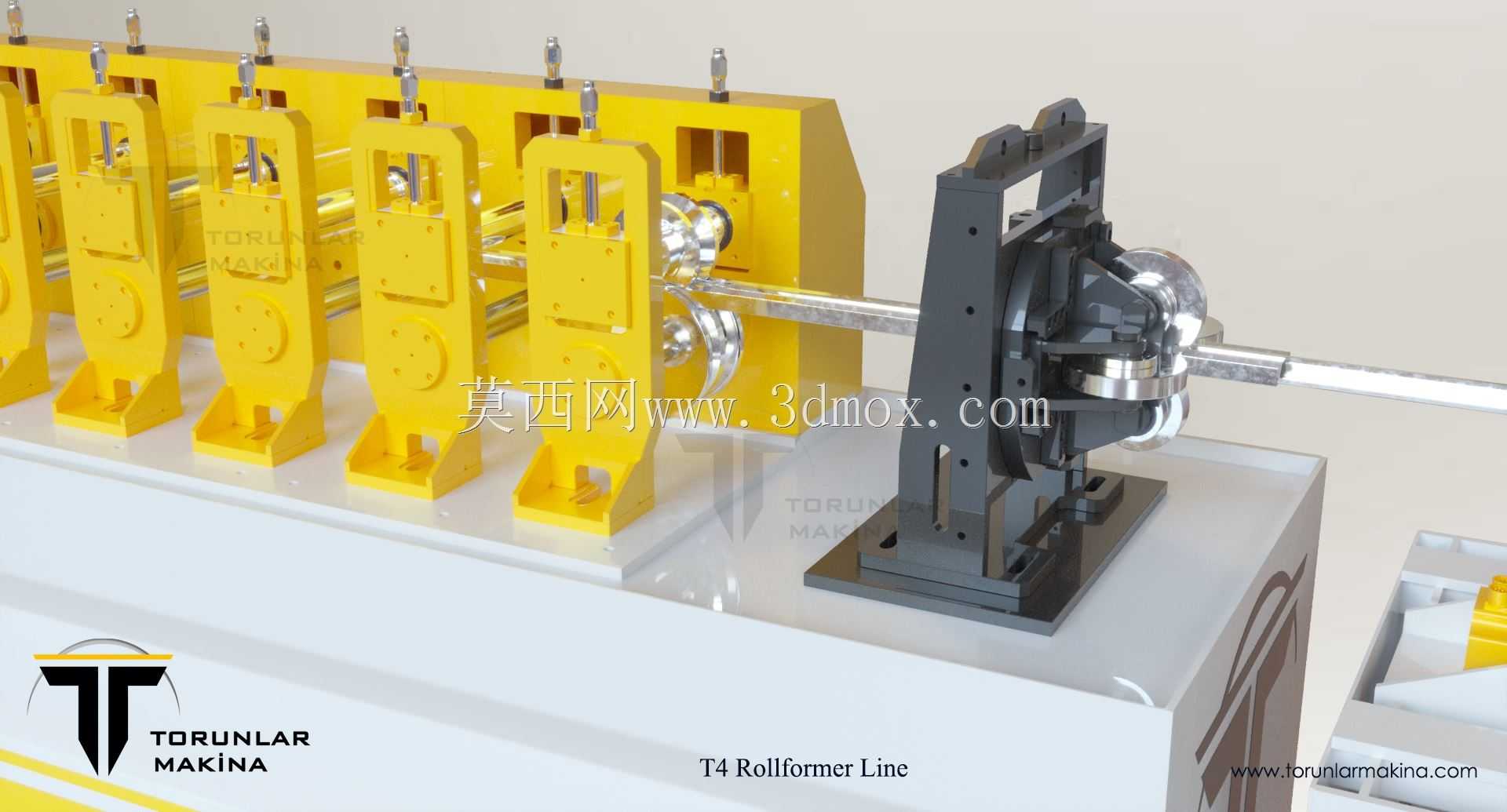

　　机架部分采用立式墙板与横梁组合的形式，辊轴两端通过轴承座支撑在机架上。轴系设计需要兼顾抗弯刚度、轴承寿命和辊轮拆装便利性。实际生产中，辊轮更换频率与产品规格切换直接相关，因此轴承座、锁紧件、调整垫片和定位止口的结构应便于检修。多站之间的高度、辊缝和水平位置需要按调试表逐站校准，尤其是首件试轧时，应通过低速送料观察带钢边缘状态、成型角变化和机架受力情况，再逐步修正辊缝与导向间隙。

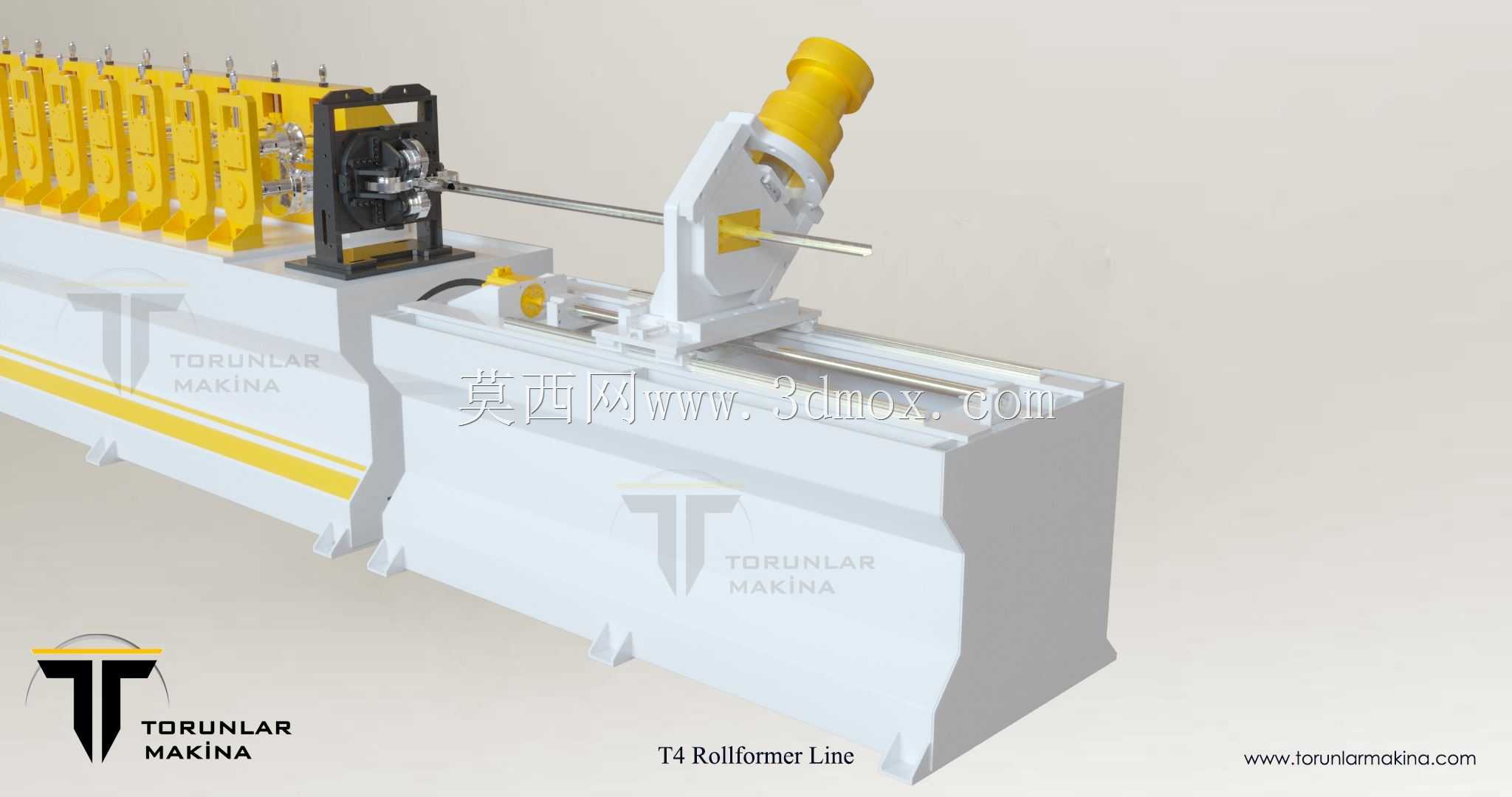

　　传动侧布置在成型单元一端，通过电机、减速器、联轴器、分配轴或链轮齿轮系统将动力传递至各辊站。对于表面质量要求较高的彩涂板、镀锌板，辊站线速度必须保持同步，否则容易产生表面划伤、推料或拉薄现象。长生产线在设计传动方案时，还要考虑启动冲击、负载波动和多轴同步问题；若配置飞锯或跟踪切断，切断瞬间物料仍在运动，夹紧、锯切和返回动作需与成型速度匹配，以保证定尺精度并避免整机受冲击。

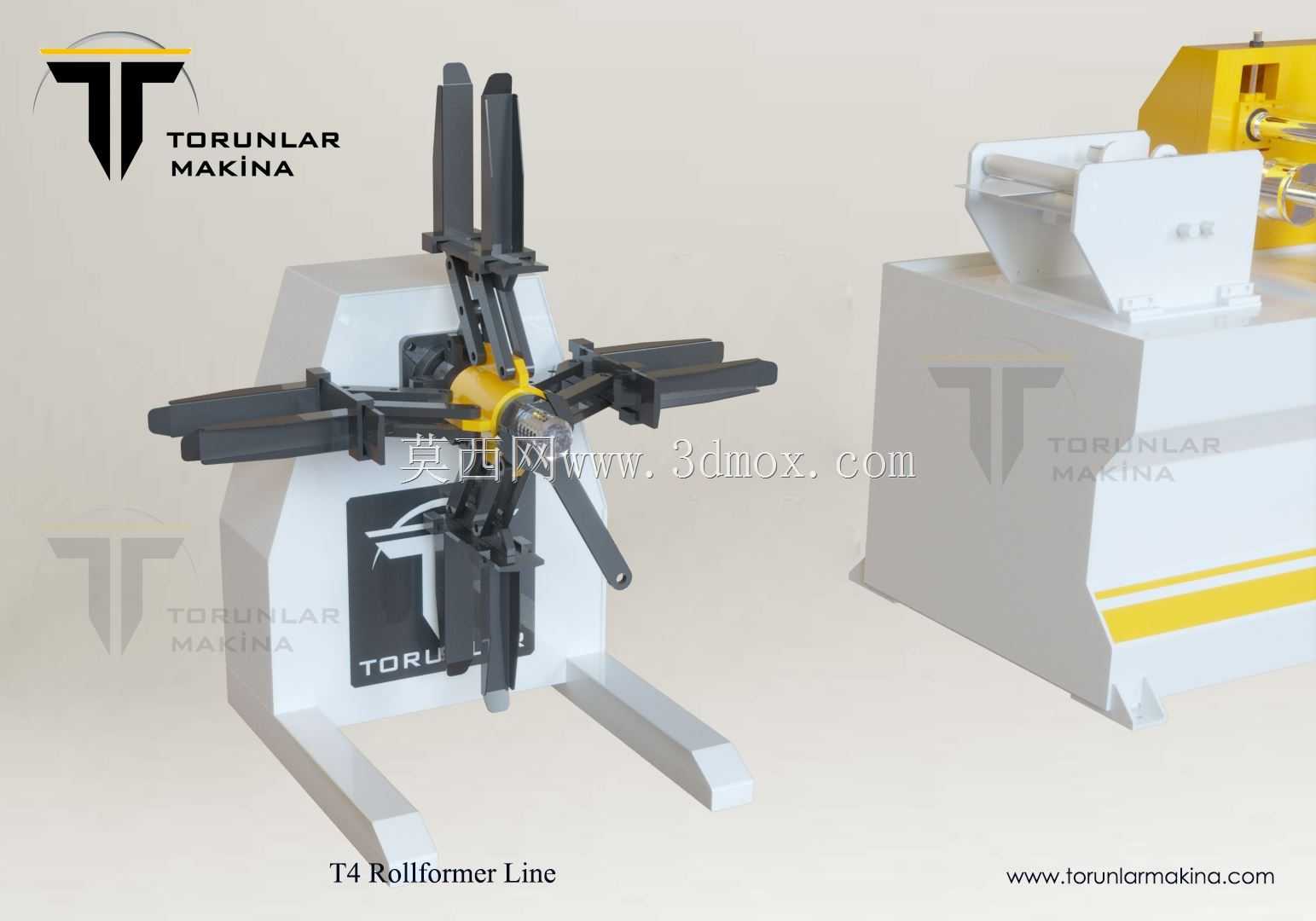

　　进料端通常与开卷机、矫平机、导向台和缓冲装置衔接。带钢进入成型辊之前，应先完成对中、压平与余量释放，否则卷材原始镰刀弯和内应力会在成型过程中放大。出料端则根据产品需求配置校直、冲孔、切断、收料台或码垛机构。模型中可见的端部回转与支撑结构，体现了生产线对长型材输出、姿态保持和后续工位衔接的考虑；在真实厂房中，这些区域还需要预留操作通道、吊装空间和维护距离。

　　结构建模时，应重点还原长底座基准、墙板间距、辊轴同心关系、传动边界和外部安装轮廓。整机长度较大，布置时不能只关注设备本体宽度，还要沿进料和出料方向预留卷材上料、成品排出、辊轮吊装和人员检修空间。地脚位置、电机外伸轮廓、防护罩、气液管路和电气柜开门范围都会影响最终安装边界。对选型人员而言，该类设备的价值不只在于单机辊站数量，而在于成型道次分配、传动同步、换型便利性、刚性基础以及与前后辅机的连续化匹配。
