这套辊压整平设备主要面向薄板、柔性片材、软质卷材以及印刷后纸张、皮革、胶片等物料的压平作业场景,常见于印刷后道加工、包装辅料处理、小型钣金校平、手工版画拓印以及实验室片材预处理工位。设备的核心执行部分由上下两根平行长辊构成,物料从两辊之间通过时,依靠辊面接触压力完成压平、除皱、贴合或轻度校形,相比单辊碾压,双辊对压能够在较长接触宽度上保持连续、均匀的线压力,避免片材局部起拱或反复折痕。

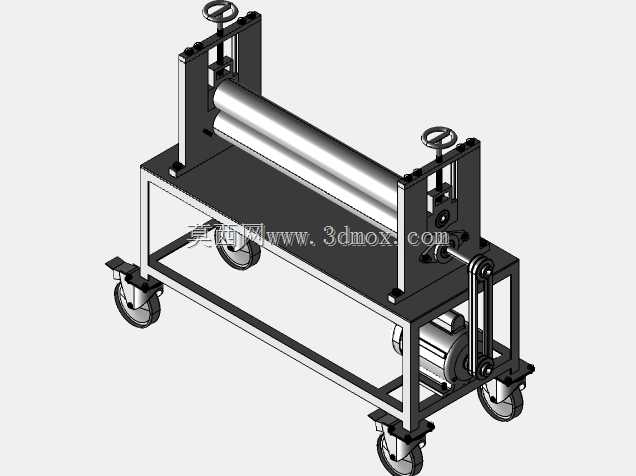

从结构布置看,辊筒横向架设在两侧立式轴承座之间,辊体长度占据设备主体宽度的大部分,适合处理幅宽较大的片材。两侧立板顶部各设置一只手轮,手轮通过丝杠或螺柱机构带动上辊轴承座沿导向面升降,从而改变上下辊之间的间隙与压紧力。左右独立调节的方式便于操作人员根据物料厚度、硬度和进料状态分别修正两端压合量;当处理楔形余量或需要轻微纠偏时,也可以让两端间隙形成微小差值。手轮位置布置在立板顶端,操作时站立于设备两端即可完成调整,调节路径短,锁紧后能够维持辊缝稳定。
设备下部采用方管焊接框架,框架形成矩形承载底座,四根立柱与上下横梁构成稳定支撑。底座四角安装带刹车的万向脚轮,使整机可以在车间、制版间或实验室内灵活转位;到位后锁定脚轮,辊压过程中设备不会因物料牵引而滑移。脚轮承载点位于底座外缘,降低了整机倾覆风险,也让设备无需固定地脚即可使用,这对多品种、小批量、经常换线的加工环境比较友好。
动力部分布置在底座下层空间,电机通过带轮与同步带或V带将扭矩传递至辊端。带传动一方面起到减速增扭作用,另一方面具备缓冲和过载打滑特性,当异物误入辊缝或物料阻力突然增大时,可降低硬性冲击对辊面和轴承的损伤。辊端链轮、带轮与张紧结构集中在一侧,便于维护时检查皮带松紧、更换传动件;电机置于框架内部而非外露,既减少车间碰撞,也使整机外形更紧凑。
设计思路上,该设备把压执行、间隙调节、动力传动和移动承载集成在一个小型台架内。上辊承担可调压紧功能,下辊作为固定基准辊,两辊的平行度通过两侧立板加工面和轴承座安装面保证。机架顶部平台围绕辊缝形成进料与出料支撑区,操作人员可将片材对准辊间送入,压后物料从另一侧输出。若用于纸张或版画压印,辊面需要保持较高光洁度,防止压痕污染;若用于金属薄板轻度整平,则应关注辊体刚性、挠度控制以及轴承座承载能力。
从安装边界看,整机宽度主要由辊筒长度决定,长度方向包含手轮、电机和带轮外伸尺寸,高度方向从脚轮底面至手轮顶端形成完整包络。设备就位时,前后需预留片材进料和出料空间,左右应留出手轮操作及传动侧维护距离;由于底部带脚轮,地面只需平整坚实,不必开挖基础或设置预埋件。接线与检修空间集中在机架下部,搬运时可通过底部框架叉车孔或整体吊装方式转移。
在实际选型与建模深化时,需要重点校核辊筒直径与长度的匹配关系:辊径过小会导致刚性不足,长幅物料压合时中部挠度增大;辊径过大则会增加整机重量和驱动扭矩。轴承座应选用可承受径向载荷为主的形式,并在升降导向处保留适当间隙,避免调节卡滞。手轮丝杠需具备自锁或锁紧结构,防止振动工况下辊缝自行变化。传动带轮直径比、电机转速与辊面线速度直接影响生产节拍,针对连续卷材应配置导向杆或限位挡板;针对单片手工送料,则应在辊缝入口处保留安全操作距离,并可进一步增加防护罩或急停结构。
三维结构中,机架方管、立板、轴承座、辊筒、手轮、脚轮、电机和带轮均按实际装配关系表达,能够用于干涉检查、辊缝调节行程校核、维护空间确认以及外购件选型。整体结构不追求复杂自动化,而强调移动方便、调节直观、压合连续和维护简单,适合作为小型压平工位设备或专用辊压生产线的基础单元进行二次设计。
