剪式升降机木制MDF剪刀台结构设计

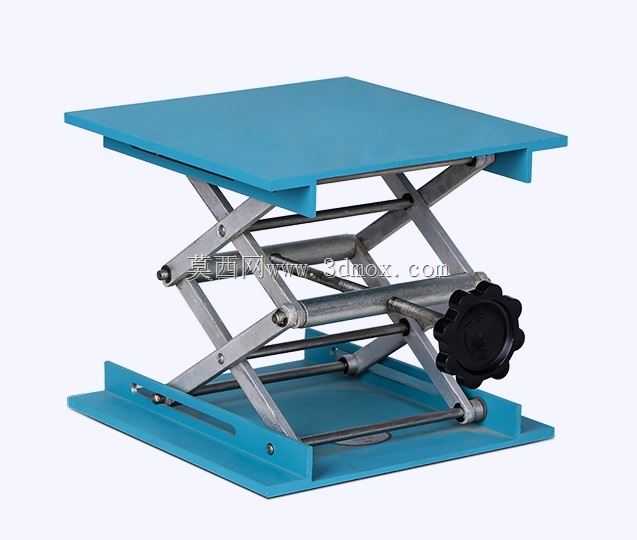

　　在非标设备研发的原型验证阶段，采用中密度纤维板制作剪式升降机的核心剪刀台构件，是很多中小研发团队压缩前期打样成本、快速验证运动逻辑的常用方案，这套剪刀台结构正是针对剪式升降设备的功能验证需求完成的结构设计。从实际应用场景来看，这类MDF材质的剪刀台原型，多用于实验室小型升降工位、教学演示设备、轻型物料举升工装的前期验证环节，不需要承受大吨位载荷，核心作用是验证剪叉臂的铰接运动轨迹、升降行程的限位逻辑、驱动端与剪叉结构的力传递路径是否合理，避免直接开模加工金属件带来的设计迭代成本浪费。

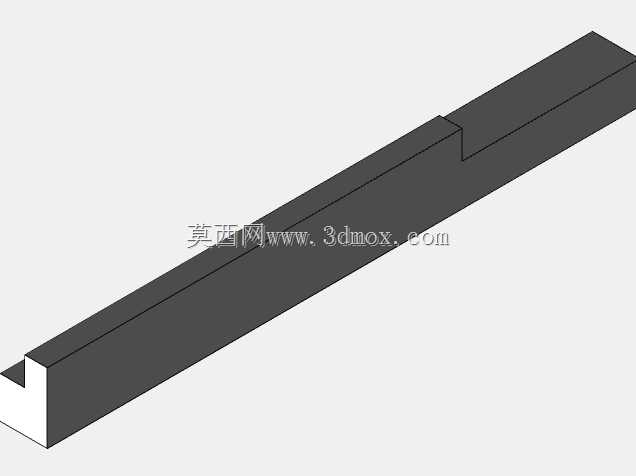

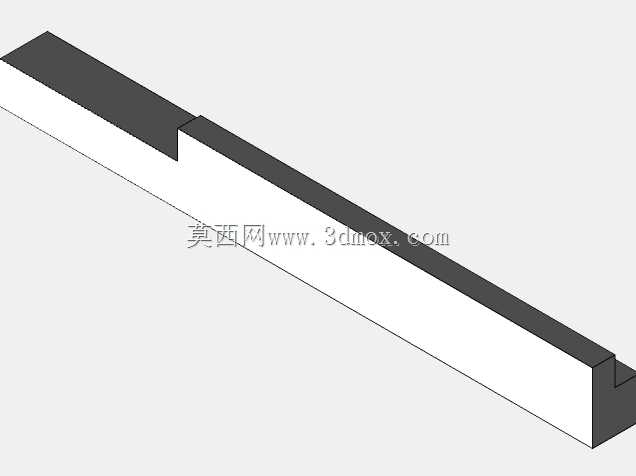

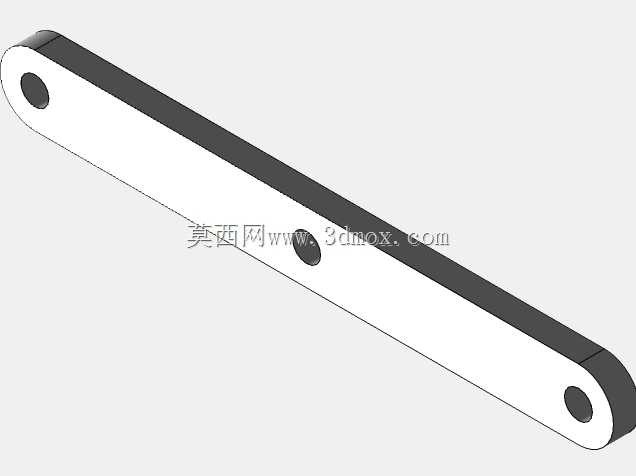

　　从功能特性上看，该剪刀台作为剪式升降机的核心承载构件，承担着上层台面载荷传递、剪叉臂运动导向、行程端点硬限位的多重作用。整体采用长条式对称结构设计，两侧的剪叉臂安装基准面做了共面度处理，保证两侧剪叉臂运动时不会出现卡滞、偏载的问题；构件两端的限位凸台结构，分别对应升降行程的最高位与最低位机械硬限位，当驱动机构推动剪叉臂展开到最大行程时，凸台会与相邻的剪叉臂端面贴合，避免机构过行程造成铰接点过载损坏。

　　设计思路上，这套剪刀台没有采用金属件常用的焊接拼合结构，而是充分考虑MDF板材的加工特性，采用整块板材铣切成型的工艺方案，所有安装孔位、铰接避让槽、限位凸台都在一次装夹中完成加工，既减少了原型件的装配工序，也能最大程度保证各个安装基准的位置精度。针对MDF材料螺纹连接强度不足的问题，所有铰接点的安装位置都预留了嵌装金属螺母套的沉孔，后期装配时可以压入标准铜质嵌装螺母，保证铰接销轴的连接可靠性，避免多次运动测试后出现孔位磨损、松旷的问题。

　　从外形尺寸与安装边界来看，该剪刀台的长度方向尺寸适配常规桌面级剪式升降机的台面宽度，宽度方向的尺寸刚好匹配两组平行剪叉臂的安装间距，不需要额外加装转接支架就可以直接与标准剪叉臂组件完成装配。安装时需要注意，剪刀台的上表面与上层承载台面连接时，要保证连接螺钉的沉头深度完全低于台面基准面，避免螺钉头突出造成台面放置物料时出现不平、刮蹭的问题；下表面与底部剪叉臂的铰接座安装时，要保证两侧铰接点的同轴度误差控制在0.1mm以内，否则升降过程中会出现运动阻力陡增、剪叉臂扭曲变形的问题。

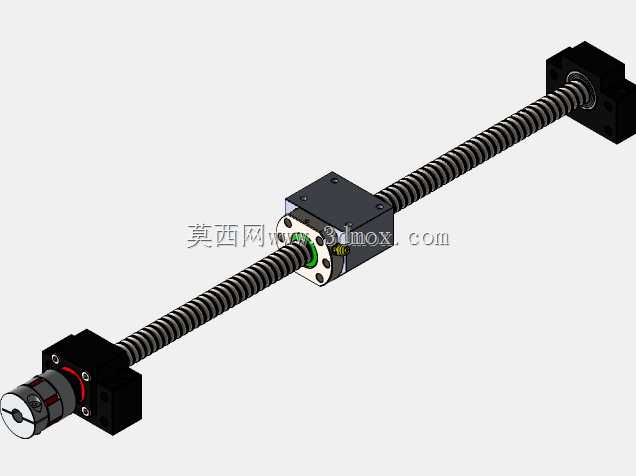

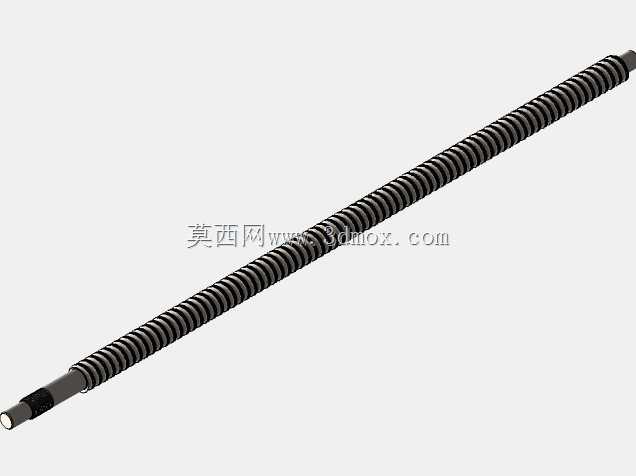

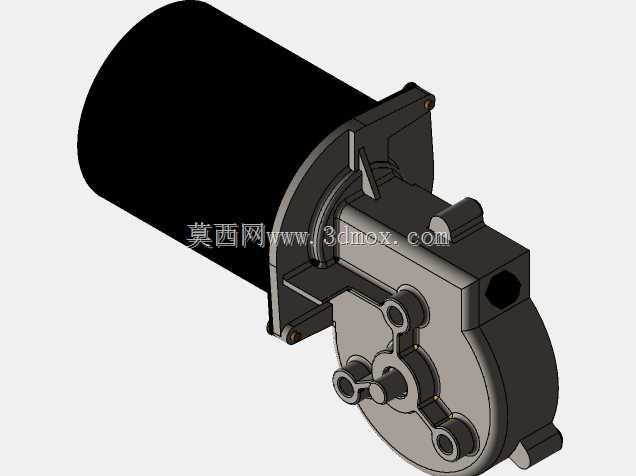

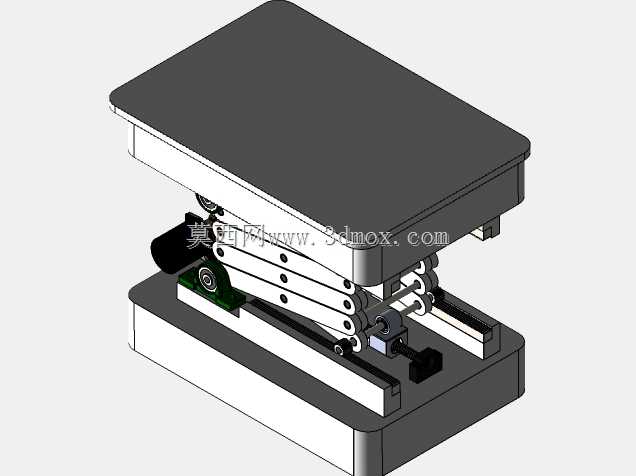

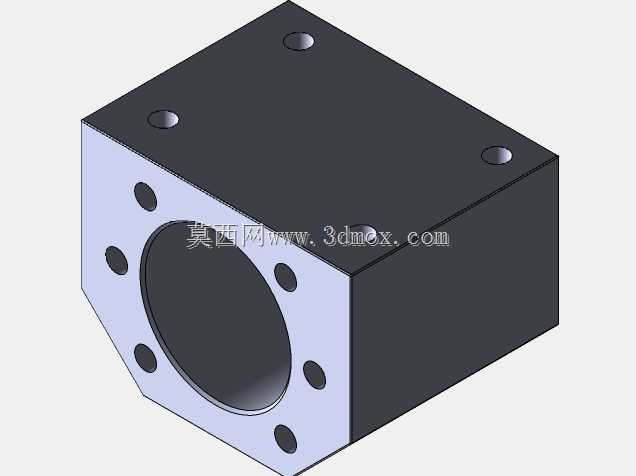

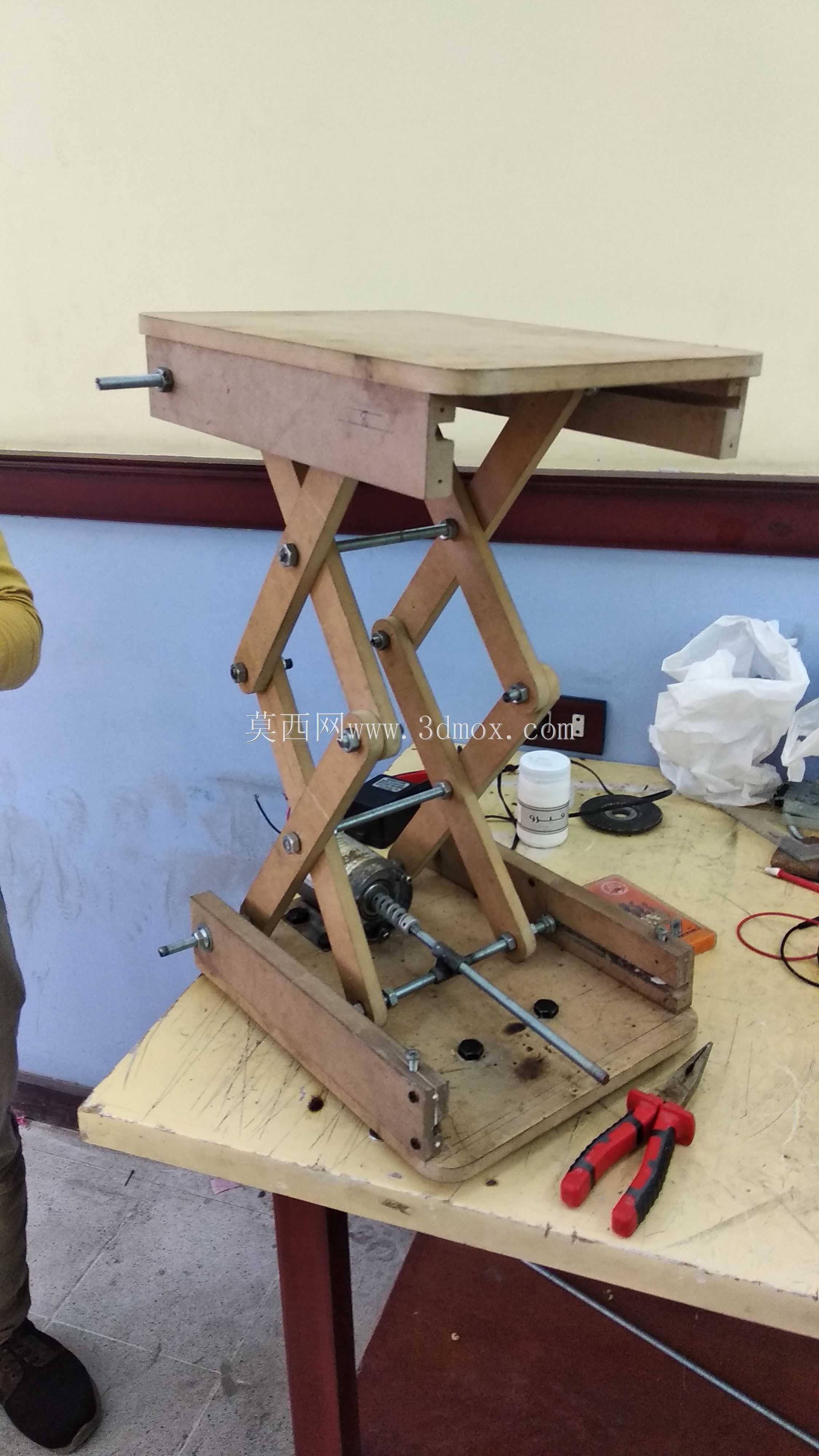

　　在实际的原型测试环节，这套剪刀台搭配蜗轮直流电机驱动的丝杠传动机构，可以实现平稳的升降动作，运动过程中剪叉臂与剪刀台的接触面没有出现异常摩擦，行程端点的限位触发位置与设计值偏差小于2mm，完全满足前期功能验证的精度要求。针对MDF材料容易吸潮变形的特性，后期如果需要延长原型件的使用寿命，可以在构件表面喷涂一层清漆做密封处理，避免环境湿度变化造成构件变形，影响运动精度。对于需要将该结构转化为金属量产件的设计人员来说，可以直接沿用这套原型的结构尺寸、孔位位置与运动逻辑，只需要根据实际载荷需求调整板材厚度、更换对应强度的金属材料，再增加必要的加强筋结构即可，不需要重新做运动轨迹的验证，能大幅缩短产品的研发周期。
