剪式机械顶升支撑结构三维数模

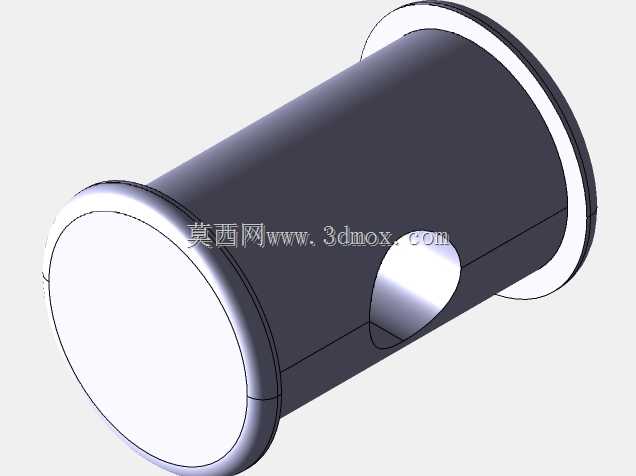

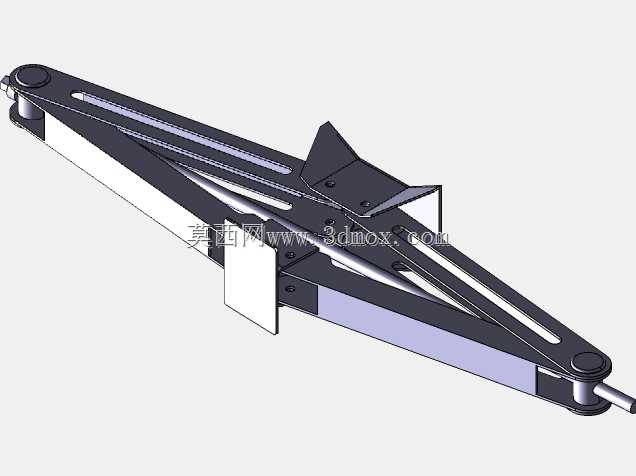

　　日常设备维保、小型构件安装场景里，这类剪式顶升结构的出镜率远高于液压类顶升工具，尤其是在作业空间狭窄、顶升行程要求适中但支撑稳定性要求高的工位，纯机械剪式结构不存在液压油泄漏、密封件老化泄压的隐患，长期静置支撑的可靠性更适配固定工位的重载托举需求。从结构逻辑来看，这套剪式顶升组件采用多组交叉铰接的剪臂作为力传递载体，铰接点全部采用销轴配合耐磨衬套的连接形式，既保证剪臂开合过程中的转动顺滑度，也能在承受偏载时分散铰接点的局部应力，避免单一点位受力过大出现结构变形。驱动端采用丝杆传动结构，转动端部的驱动杆时，丝杆会带动两组剪臂的下端铰接座同步相向或反向移动，以此实现顶升端的平稳升降，丝杆的导程经过匹配设计，

　　手动驱动时的操作力控制在单人可轻松操作的区间，同时具备机械自锁特性，只要停止转动驱动杆，整套结构就会锁止在当前高度，不会出现负载下滑的问题，不需要额外加装锁止机构。设计过程中首先要明确的是安装边界约束，收缩状态下的整体厚度要控制在可塞入设备底部顶升间隙的范围内，这也是剪式结构相比立柱式顶升设备的核心优势，收缩后整体呈扁平状，不需要过大的初始插入空间，完全适配车辆底盘维保、小型机床调平、工装夹具高度调整这类底部间隙有限的作业场景。完全伸展状态下的最大顶升高度，要匹配常规小型设备的底部离地高度与顶升需求，剪臂的长度、铰接点的位置排布都经过运动仿真验证，全程升降过程中不会出现结构干涉，每一组剪臂的受力都经过载荷校核，板材的厚度、

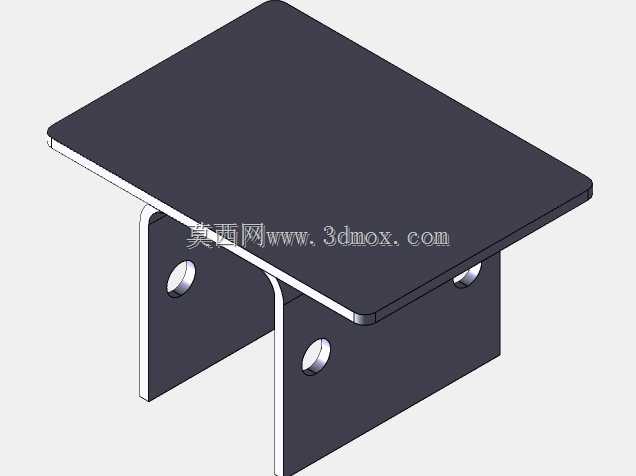

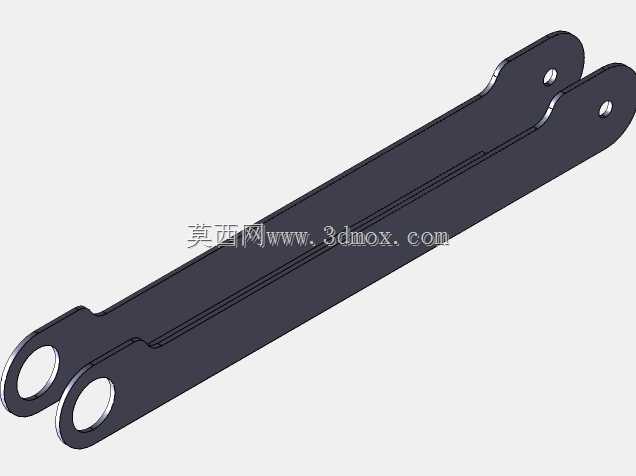

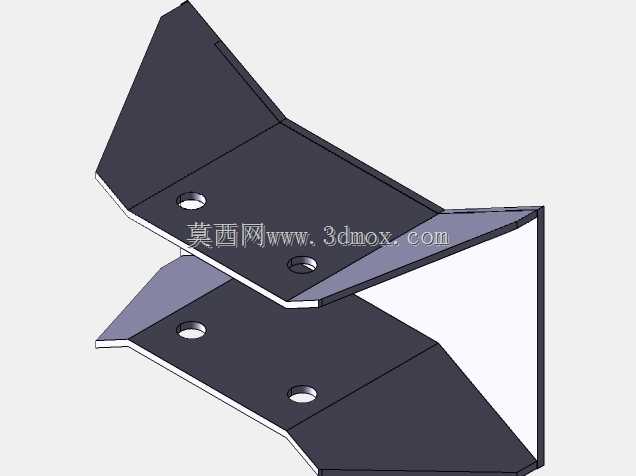

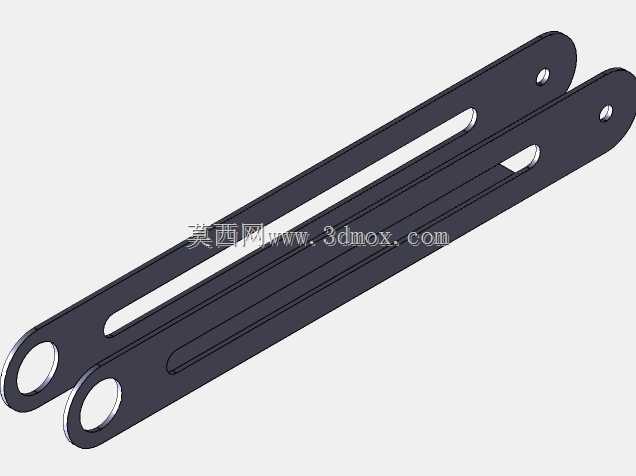

　　加强筋的排布位置都对应最大额定载荷下的应力分布做了优化，在顶升承力面的位置专门做了加宽防滑处理，接触被顶升物件的表面设置有防滑齿结构，避免顶升过程中接触面打滑出现偏移。从结构细节来看，所有剪臂的板材都采用了轻量化的槽型镂空设计，在不降低结构抗弯强度的前提下尽可能减少整体自重，方便单人搬运转移，铰接销轴的端部都设置有防脱卡簧，避免多次使用后销轴窜动脱落，驱动杆的端部设计有标准的四方接头，既可以配套专用的摇把驱动，也可以用常规扳手进行操作，适配不同作业场景下的工具条件。实际应用中，这类结构除了单独作为顶升工具使用外，也可以作为小型升降工作台、可调高度支撑工装的核心升降模块，只需要根据实际负载需求调整剪臂的板材厚度、丝杆的直径参数，

　　就可以拓展出不同载荷等级的衍生结构。建模过程中所有铰接位置的配合间隙都按照实际机加工的公差带预留，转动副的运动约束完全还原实际装配状态，可直接用于运动仿真验证升降全行程的运动轨迹、干涉检查，也可以作为基础模块导入到整机设备的装配体中，完成可调支撑部分的结构搭配。需要注意的是，这类纯机械剪式结构的载荷传递路径是从驱动丝杆到剪臂铰接点，再分散到上下承力面，所以建模时每一个铰接点的同轴度、剪臂的平行度都要严格控制，否则实际装配后会出现升降卡滞、受力不均的问题，承力端的接触面要保持与安装基准面的平行度，避免顶升过程中出现侧向分力影响结构稳定性。
