手枪与左轮手枪扳机量规结构

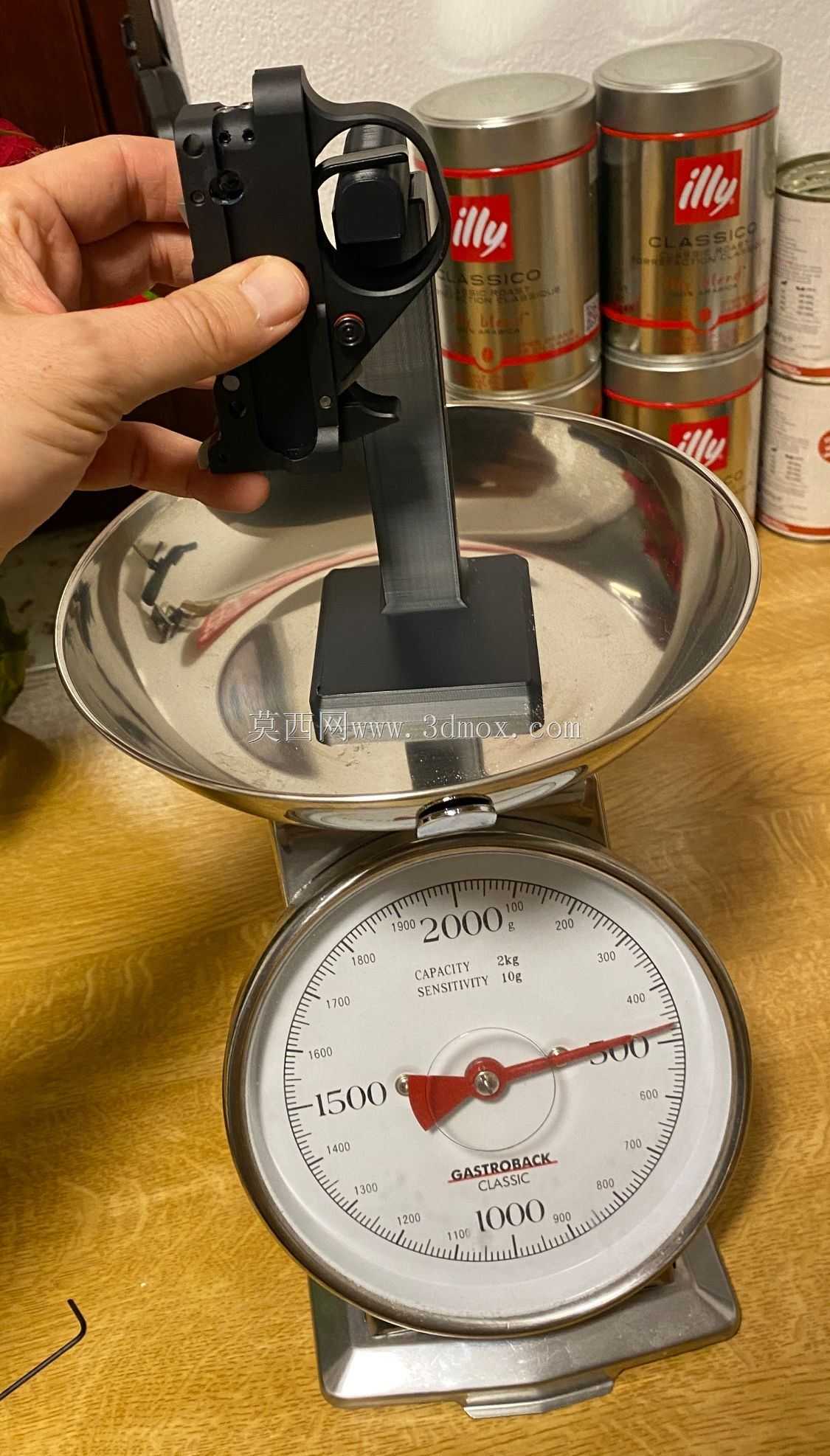

　　该结构围绕手枪及左轮手枪扳机区域的检测、定位与触发力观察需求展开，主体由承托支架、扳机限位件、称重平台适配座和手机固定位置组成。实际使用时，枪械扳机部位被稳定夹持在量规上方，手指或执行件可沿近似真实握持角度接触扳机，下方厨房秤承担力值读取，手机则以慢动作方式记录扳机行程、触点释放瞬间和秤面数值变化，从而把普通台秤扩展为扳机触发特性的辅助测量装置。

　　从应用场景看，这类装置并不追求实验室级测力仪的复杂配置，而更适合枪械维修、扳机调校、样件对比、教学演示以及小型工装开发。扳机力和扳机行程直接影响握持手感与击发一致性，不同手枪、左轮手枪在单动、双动状态下的阻力曲线差异明显。若仅凭手感判断，维修人员很难量化弹簧预压、 sear 啮合深度、扳机接触面磨损后的变化；借助该量规，可将枪械姿态、施力方向和观察位置固定下来，使多次测量之间具有可重复性。

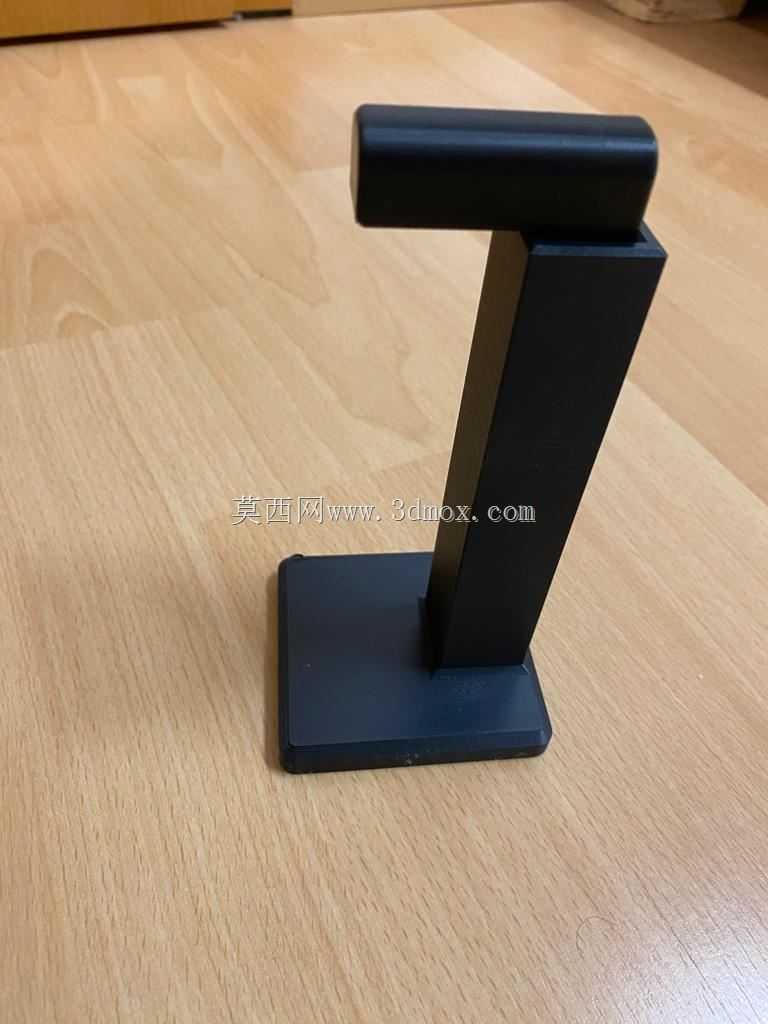

　　结构设计的重点在于姿态约束而非复杂传动。上部黑色构件围绕扳机护圈和握把前端形成避让空间，既不能干涉扳机回位，也不能让枪身在受力时偏转。支架采用竖向立板连接底部矩形座，受力路径从扳机接触点传递到夹持件，再经立板落到秤盘中心。底部座面需要与秤盘保持较大接触面积，避免局部压强大造成秤盘变形或读数跳动。立板上的开孔、槽位和弯折边主要承担减重、走线、观察和装配定位作用，边缘留出的空间可用于绑带、螺钉或快速夹块固定。

　　扳机测量对方向十分敏感。真实扣动扳机时，力的方向通常沿手指弧线作用，并非垂直向下；若量规强行把枪械竖直固定，读数会混入枪械自重、支架摩擦和侧向分力。因此该方案在建模时需要明确枪械轴线、扳机接触面和秤盘法向之间的关系，支架角度应允许枪械以接近实际握持的姿态放置。对于左轮手枪，还需考虑转轮、击锤和扳机护圈的外轮廓差异，夹持点应尽量落在握把或护圈外侧刚性区域，避免压靠活动件。

　　与厨房秤结合时，秤盘直径和表盘刻度构成安装边界。模型底部轮廓应落在秤盘有效承载范围内，重心尽量靠近秤盘中心；若支架过高，枪械放置后整体重心上移，轻微触碰就可能产生摇摆，因此底座需要足够宽，并让竖向支撑靠近中心线。手机固定位不宜遮挡表盘，也不能在拍摄时产生明显反光；慢动作记录的价值在于把扳机从预压、释放到复位的过程拆解，便于对照秤针峰值和机构动作。

　　功能上，该量规可分为三个层级：第一层是枪械定位，保证每次扳机受力点一致；第二层是力值传递，通过刚性支架把扣动动作转化为秤可识别的载荷变化；第三层是过程记录，用视频补足机械表盘难以捕捉瞬时峰值的问题。设计时应控制支架自身间隙，销钉、螺钉和夹块之间不能有明显虚位，否则扳机刚开始动作时，外力先消耗在消除间隙上，导致读数滞后。与扳机直接接触的部位应圆滑，避免刮伤护圈或改变手指接触位置。

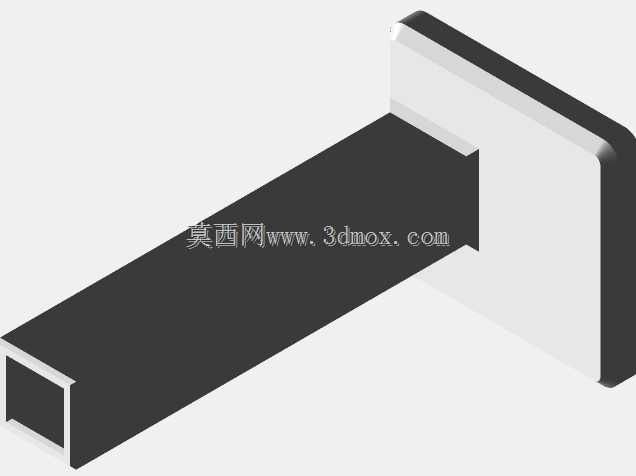

　　建模过程中需分别建立枪械占位轮廓、扳机量规、秤盘和手机参考体。枪械占位不必还原全部内部机构，但扳机护圈、握把角度、扳机宽度和击锤外形要准确，否则支架避让关系会失真。量规零件应体现壁厚、折弯、安装孔和接触面，底座与秤盘之间可设置防滑垫位置。装配验证时，要检查扳机全行程内是否与支架碰撞，枪械取放是否需要拆卸其他零件，手机摄像头视野是否覆盖表盘与扳机接触区。

　　外形尺寸方面，支架高度以扳机能够处于自然扣动高度为准，过低会迫使手指下压，过高则导致稳定性下降；底部座的长宽应覆盖秤盘中央主要承载区，外缘不得超出秤盘边界。扳机开口宽度需兼顾不同护圈厚度，侧壁与枪械之间保留少量调整间隙，可通过垫片或可换挡块适配手枪与左轮手枪。受力件厚度不宜过薄，尤其是立板与底座交接处，应通过圆角、折边或加强肋降低弯矩集中。

　　该结构的工程意义在于用低成本量具完成可重复的扳机特性观察。它不替代专业测力计，但能在维修和设计验证中快速发现扳机力异常、弹簧更换前后差异、 sear 释放点变化以及装配干涉问题。对三维建模人员而言，核心不是单件造型，而是把枪械活动空间、人体扣动方向、秤盘承载边界和视频记录角度统一到同一套工装坐标系中，使测量动作稳定、可视、可复现。
