机械式游标卡尺精密测量工具结构设计

　　在机械加工现场的尺寸检测环节，游标卡尺是一线操作工人与质检人员接触频率最高的通用量具之一，从毛坯件的粗测余量到半精加工后的尺寸核验，再到装配环节的配合间隙确认，都能看到这类量具的使用场景。不同于千分尺的小量程高精度定位，也不同于钢直尺的粗略测量，游标卡尺通过主尺与游标尺的刻度差实现细分读数，能够在0-150mm的常规测量范围内完成内外径、深度、台阶尺寸的多维度检测，不需要频繁更换测量头就能覆盖多数机加工零件的常规检测需求。

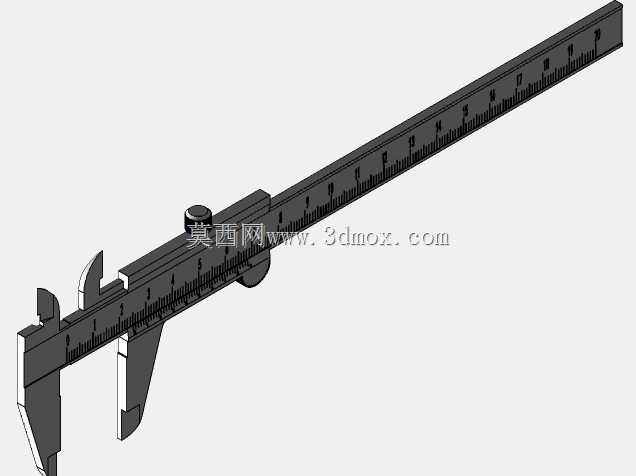

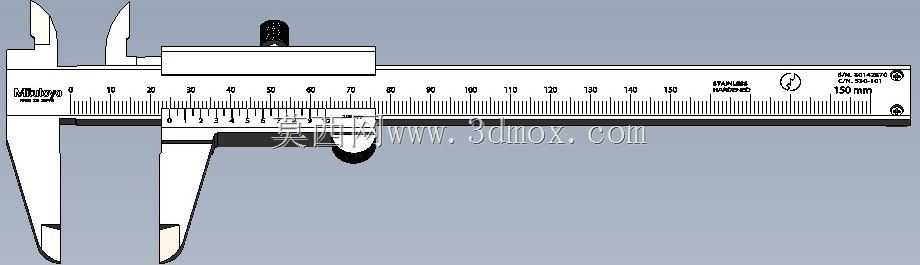

　　从结构设计逻辑来看，这款游标卡尺的整体布局遵循了人体工学与测量精度的双重要求，主尺尺身采用平直长条形结构，刻度面做了耐磨处理，长期滑动使用也不会轻易出现刻度磨损的问题；尺框部分与主尺的配合间隙经过精密配磨，滑动过程中既不会出现卡滞，也不会有过大的旷量影响读数准确性。固定量爪与活动量爪的测量面做了淬硬处理，硬度达到HRC58以上，日常测量钢制零件时不会轻易出现磕碰凹痕，保证测量面的平面度与平行度长期稳定。深度测量杆与尺框尾部刚性连接，伸出时与主尺端面保持垂直，测量盲孔深度、台阶高度时不会因为杆体歪斜产生测量误差。

　　实际使用场景中，这类游标卡尺不需要外接电源，也不存在电子数显卡尺容易出现的油污干扰、电池亏电问题，在切削液飞溅、金属粉尘较多的机床加工工位适应性更强。测量外径时，将活动量爪拉开到略大于被测尺寸，贴紧工件后轻推尺框直到量爪与工件表面完全贴合，锁紧顶部的紧固螺钉即可读数；测量内径时，使用量爪内侧的刀口测量面，伸入孔内后轻拉尺框让两个测量面贴紧孔壁，注意保持尺身与孔的轴线垂直，避免斜置带来的尺寸偏大误差；测量深度时，将主尺尾部端面抵紧工件的基准平面，缓慢推动尺框让深度杆接触到被测底部，直接读取刻度数值即可。

　　建模过程中需要重点关注几个配合边界：主尺与尺框的配合槽公差需要控制在0.01-0.02mm之间，间隙过大会导致尺框晃动，间隙过小则滑动阻力过大影响操作手感；游标尺的刻度与主尺刻度的对齐精度需要严格对应，保证0刻度对齐时两量爪测量面完全贴合，不存在错位间隙；紧固螺钉的位置需要设置在尺框侧面居中位置，锁紧时不会导致尺框偏斜带来读数偏差。整体外形上，尺身宽度控制在18mm左右，厚度4mm，握持时不会因为过薄硌手，也不会因为过厚增加不必要的重量，长时间手持测量也不容易产生疲劳感。量爪的伸出长度设计为40mm，能够满足多数常规轴类、孔类零件的测量深度需求，不会因为量爪过短无法触及测量位置，也不会因为量爪过长导致刚性不足产生测量变形。
