带交叉滚轮长行程精密直线导轨组件

项目分类:导轨 发布时间:2024-01-09 ID:719976
  • 带交叉滚轮长行程精密直线导轨组件
  • 带交叉滚轮长行程精密直线导轨组件

  这套直线导向组件采用交叉排布的滚轮承载结构,区别于常规滚珠直线导轨的点接触受力形式,滚轮与导轨滚道之间为线接触配合,在同等安装截面尺寸下可以承受更大的径向载荷与倾覆力矩,运行过程中滚动体的接触应力分布更均匀,长行程往复移动时的磨损速率更低,整机的导向精度保持周期更长。整套导轨的导向轴公称直径为9mm,有效工作行程达到800mm,双导轨平行布置的结构形式可以为移动工作台提供稳定的双侧支撑,避免单根导轨承载时出现的悬臂偏载问题,在长行程移动工况下也能维持平稳的运行姿态,不会出现移动部件跑偏、卡滞的情况。

  从实际设备适配场景来看,这类导向结构常被用于中小型自动化专机的直线进给工位,比如轻型物料移栽机构、检测设备的扫描移动轴、小型包装生产线的推料工位、教学实验平台的直线运动单元,也可以配套在木工轻型加工设备、电子元件组装工装里作为导向承载部件。交叉滚轮的预压可以通过安装座的偏心调节螺钉进行微调,装配时不需要复杂的专用工装,现场调试人员可以根据移动阻力的实测情况调整滚轮与导轨轴的贴合紧密度,既可以消除传动间隙提升刚性,也能避免预压过大导致滚轮转动阻力陡增、驱动负载超标。

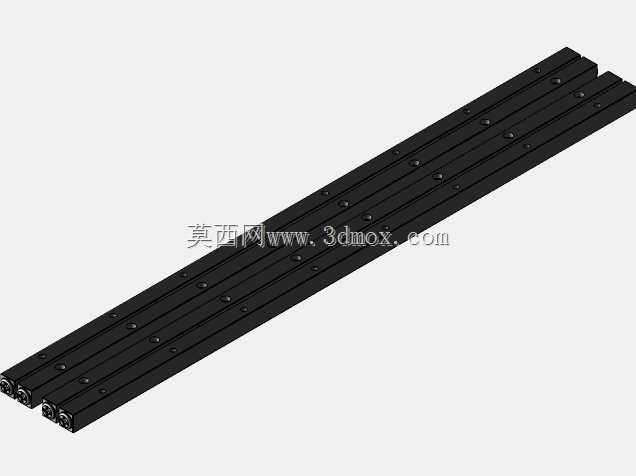

  建模过程中完整还原了导轨的全部装配层级:两根平行的淬硬导向光轴作为基础承载轨,轴端配套的安装支座预留了螺栓固定孔位,可以直接将导轨组件锁定在设备的安装基准面上;每一组移动滑座上都布置了四组交叉安装的滚轮,滚轮的V型滚道与光轴外圆精准贴合,滚轮内置的微型滚动轴承在三维结构里也做了分层表达,能够清晰看到轴承内圈、外圈、滚动体与滚轮支座的装配配合关系;滑座两端设置了简易的防尘挡片,可以在往复移动过程中阻挡大部分切屑、粉尘落到滚轮啮合区域,减少杂质进入滚轮轴承造成的异常磨损。

  外形尺寸与安装边界方面,整套组件的总长度略大于800mm有效行程,两端预留的安装支座占位长度需要在设备布局阶段提前留出空间,两根导轨的中心距可以根据配套移动台板的宽度灵活调整,三维模型里保留了滑座上的台面连接孔位,设计人员可以直接在装配环境里把工装台板、驱动同步带或者丝杆螺母座对接在滑座安装面上,不需要额外二次测绘孔位。导轨轴的两端支撑座采用立式安装结构,底面的定位基准面经过加工找平,装配时先将两个支撑座固定在设备机架的加工基准面上,再穿入导向光轴锁紧顶丝,就可以保证两根导轨的平行度公差控制在允许范围内,后续装入滚轮滑座后手动推动即可全程无卡滞运行。

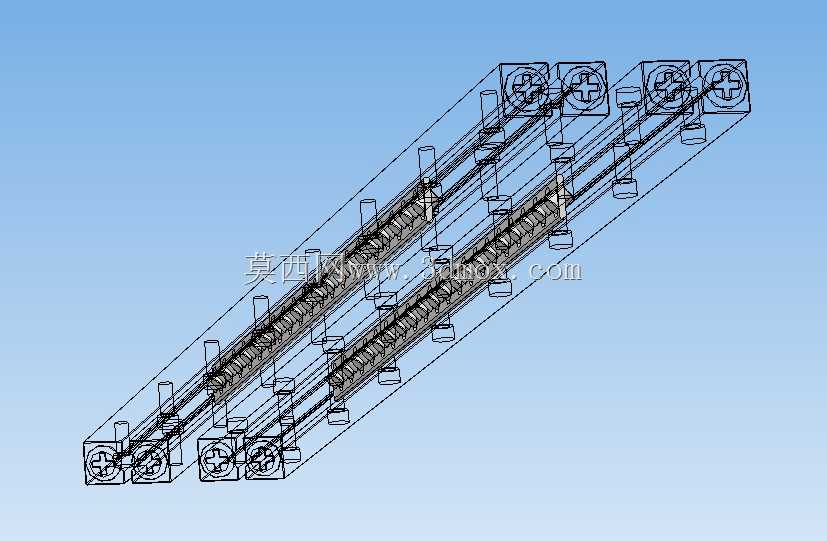

  结构设计上特意将滚轮的安装偏心轴结构做了完整建模,调试时转动偏心轴就可以改变滚轮中心到导轨轴中心的距离,逐步调整每一个滚轮的接触预压,这种结构相比一体式不可调的滚轮导轨,对机架加工的平行度误差容忍度更高,即使设备安装基面的加工精度存在小幅偏差,也可以通过滚轮偏心补偿消除间隙,降低了配套主机的零件加工精度要求,控制整体制造成本。整套导向组件没有集成复杂的驱动部件,使用时可以根据工位的负载和速度需求选配同步带传动、滚珠丝杆传动或者气缸推动,适配不同节拍的自动化生产场景,滚轮滚动的运行噪音远低于滑动导向结构,在洁净车间、实验室内的设备上使用也不会产生过大的噪声干扰。模型的线框展示状态可以清晰看到内部所有滚轮的排布位置,设计人员核对运动干涉时,可以直接在三维环境里模拟滑座全行程移动,检查周边管线、工位夹具与导轨组件的安全间隙,避免实际装配时出现行程末端碰撞的问题。
