博世棘轮扳手柄加长防滑套筒结构

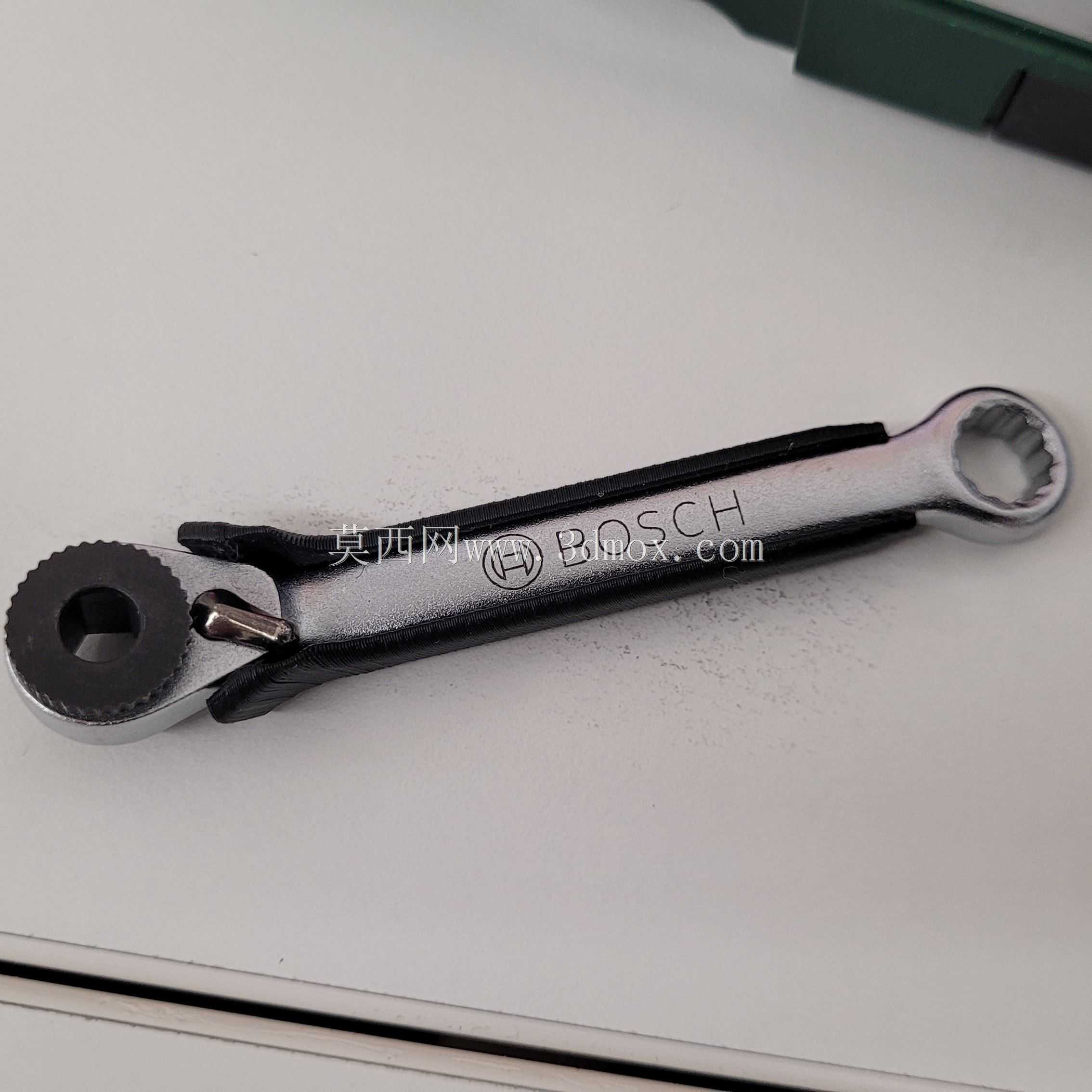

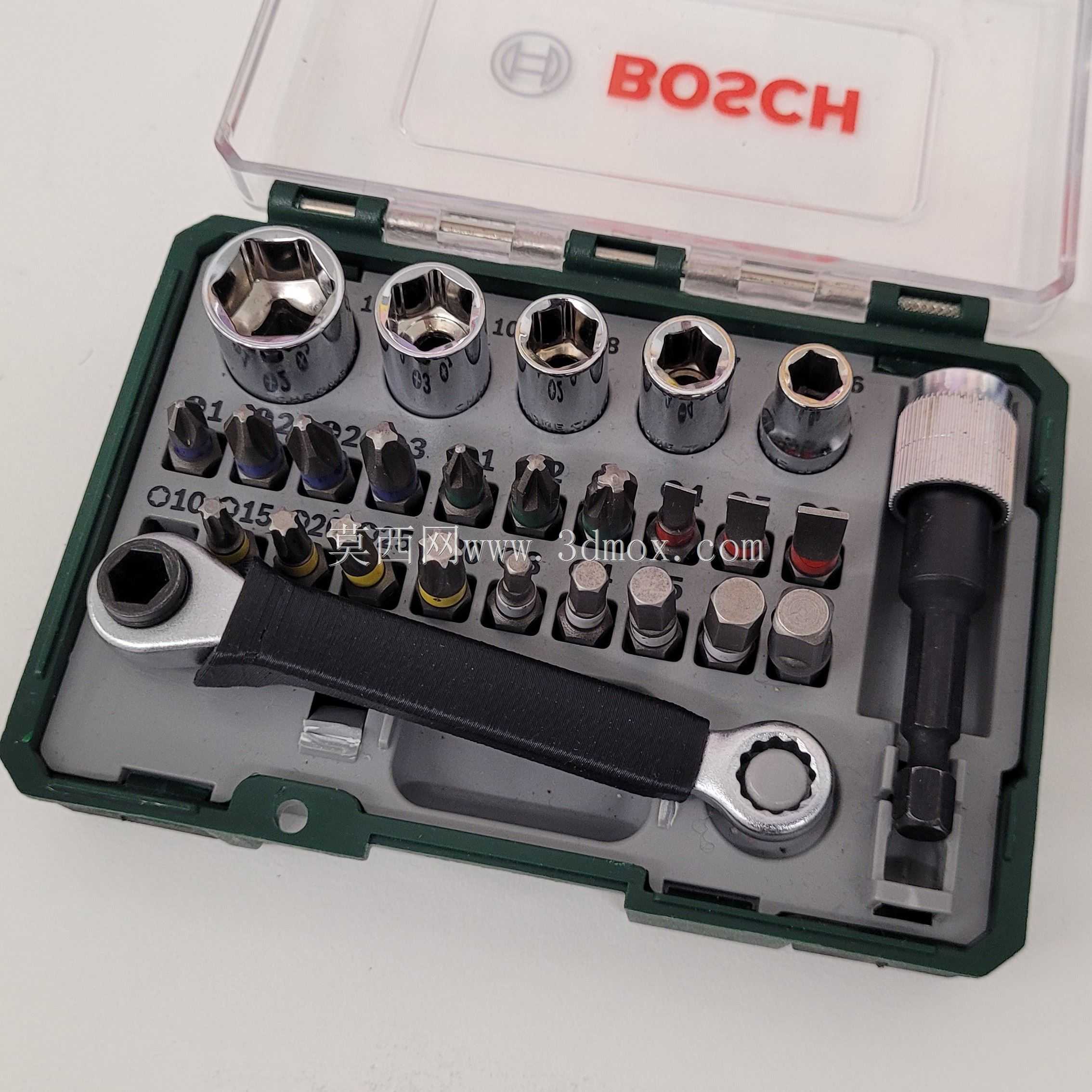

　　这套结构围绕小型棘轮扳手的握持端展开，核心目标是解决短柄棘轮工具在狭小维修场景中施力不顺、转向易被反向带动的问题。原始棘轮扳手本体采用细长金属杆身，一端集成棘轮梅花头，另一端布置批头夹持与换向结构，金属表面印有品牌标识，杆身中段原本仅靠窄条橡胶包覆，握持接触面积有限。在设备维保、家电拆装、自行车维修以及工位旁轻型装配作业里，这类迷你棘轮扳手常被用于深腔位置的紧固件操作，空间受限导致手部无法完整包裹工具，短杠杆既限制输出扭矩，也容易在快速摆动时让手柄从掌心滑脱。

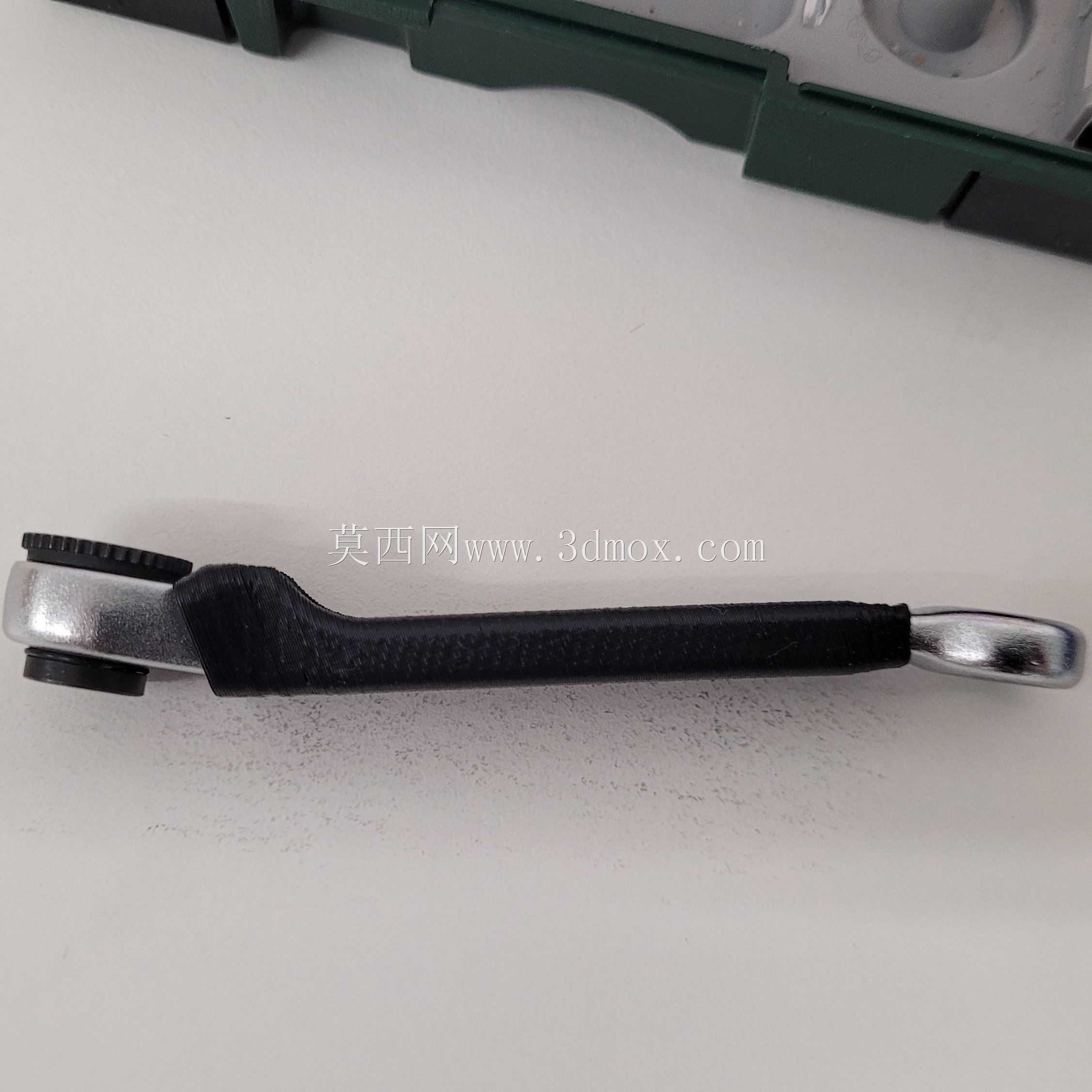

　　新增的套筒式手柄以套合方式包覆原有金属杆，不再改动扳手内部棘轮机构。建模时先依据杆身实测轮廓建立包覆内腔，内腔与金属杆之间保留均匀配合间隙，端部设置限位台阶，使套筒推入后抵靠原有橡胶握段边界，避免使用过程中沿杆身轴向窜动。套筒外壁采用连续波浪形曲面，曲面起伏方向贴合四指屈握轨迹，指槽位置不做尖锐棱角，全部以圆角过渡，既增加掌心与工具的摩擦接触面积，也降低长时间施力时的局部压痕。

　　从安装边界看，套筒长度控制在原有裸杆中段握持区，前端不侵入棘轮头外圈回转范围，后端不遮挡批头锁止钮与换向拨片，保证扳手原有功能按键仍可直接操作。套筒壁厚在保证3D打印成型强度的前提下取较小值，避免外形过度臃肿；外径最大处仍小于棘轮梅花头的外接圆，使工具能够伸入原有可作业的窄缝，不会因为加装握套而牺牲接近性。内腔一侧对应杆身品牌标识凸起位置留出浅槽，装配时起到防转定位作用，施力扭转时套筒与金属杆之间不会相对打滑。

　　功能设计上，加长后的握柄把力臂从指尖位置延伸到掌心外侧，拧动相同紧固件时所需手部握力明显降低；波浪形外表面在沾有少量油污的工况下仍能提供稳定摩擦，快速回程摆动时，手柄跟手性更好，减少棘轮反向转动时被杆身带着反转的迟滞感。套筒末端做收口加厚，承受手掌推压时不易开裂；表面不设置额外卡扣或金属嵌件，依靠几何包覆和弹性材料自身抱紧力完成固定，拆装仍可手动完成，便于在不同规格同系列棘轮扳手上适配调整。

　　结构建模过程中，外观曲面与内部配合面分层处理：外部曲面优先保证握持人机曲面连续，内部腔体优先还原杆身真实轮廓，两者通过实体布尔合并形成均匀壁厚。针对打印工艺，悬伸区域均控制在可自支撑角度内，内腔定位槽沿装配方向贯通，避免打印后残留支撑影响套合。完成后的手柄套筒既保留原扳手紧凑便携的特点，又通过人机外形和力臂延长提升轻型维修作业中的操作稳定性，适合作为手动五金工具的改良附件进行结构验证与小批量制作。
