小型抽屉锁扣联动锁止机构

　　这套小型抽屉锁扣联动锁止机构，核心围绕家具、工具柜、设备检修舱这类需要频繁开合且要求闭合后无松动的场景展开设计。日常在车间工具柜、实验室储物抽屉、小型设备侧开检修门的使用中，普通卡扣长期受抽屉内物品晃动、柜门反复开合的冲击，很容易出现扣合间隙变大、锁舌脱开、关门后旷量异响的问题，这套结构正是针对这类痛点做的结构优化。

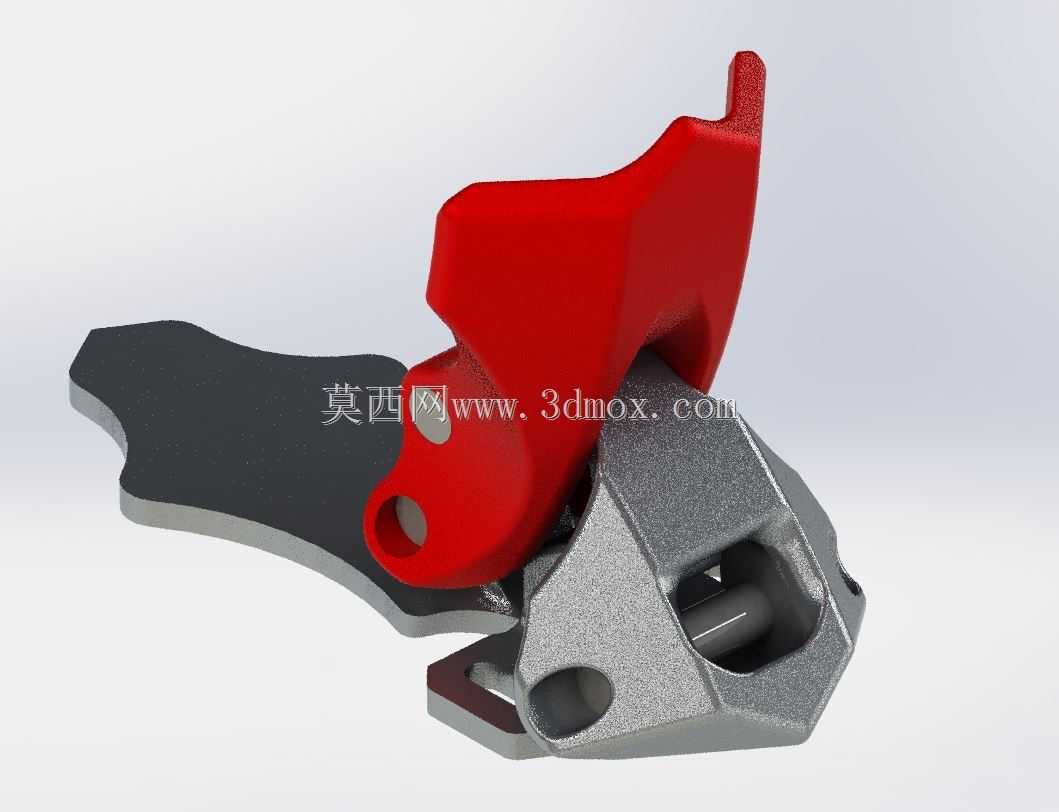

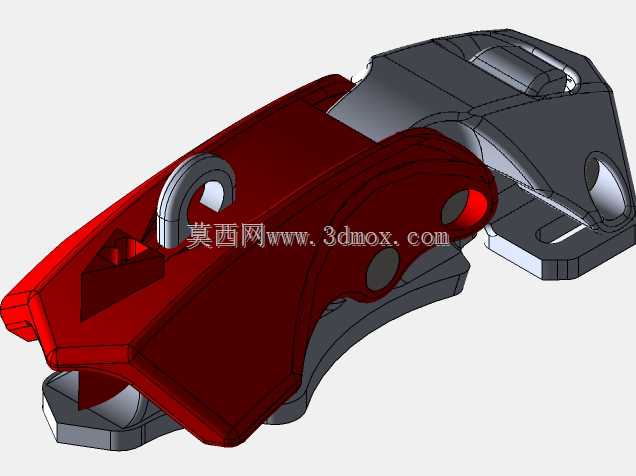

　　从实际功能逻辑来看，整套机构分为三个核心受力部分：红色的拨动手柄、黑色的联动摆片、银灰色的锁座基体。锁座基体作为整个机构的安装基准，底部预留了两个沉头安装孔，安装时可以直接通过沉头螺丝固定在抽屉柜体的内侧立板上，沉孔设计能够让螺丝头部完全沉入基体表面，不会突出干涉抽屉的抽拉行程；基体中部开出的方形卡口是锁止受力的核心位置，抽屉侧板上配套的锁钩推入卡口后，手柄下压的过程中会通过联动摆片带动锁钩向内拉紧，让抽屉面板和柜体密封条完全贴合，不会出现普通卡扣扣合后仍留有缝隙、防尘防振效果差的问题。

　　红色拨动手柄的造型做了贴合手指操作的曲面过渡，手柄上端的翘起高度刚好适配成年人指尖扳动的行程，不需要额外加装把手，徒手就可以完成解锁和锁止操作；手柄和黑色联动摆片之间通过销轴形成转动副，销轴孔的配合间隙控制在0.1mm以内，既保证扳动时没有卡滞，也不会因为间隙过大出现手柄晃动的情况。黑色联动摆片的轮廓做了异形切边，在手柄扳动的行程中，摆片会绕自身转轴做小角度摆动，一端承接手柄的驱动力，另一端带动锁止卡位完成开合，摆片的外形做了减重切槽，在保证受力截面强度的前提下尽可能降低零件整体重量，扳动时的手感更加轻巧。

　　设计过程中首先要确认的就是安装边界尺寸：锁座基体的底面为安装贴合面，整体安装后突出柜体内壁的高度需要控制在抽屉侧板的预留间隙范围内，避免抽屉抽拉时和机构发生运动干涉；手柄的最大扳动角度约为45度，在完全解锁位置时，手柄的外边缘不能超出抽屉内侧的安全空间，防止抽屉推入时手柄撞到柜体内置的分隔板。各个转动副的销轴位置都做了同轴度约束，装配后三个活动零件的转动平面保持平行，不会出现运动过程中零件别劲、卡滞的情况。

　　从受力角度考量，锁止状态下抽屉受到向外的拉力时，载荷会直接传递到锁座基体的方形卡口位置，基体采用加厚的实体结构，卡口周边做了加强圆角，避免长期受拉出现应力集中断裂；红色手柄和黑色摆片在锁止到位后会形成接近死点的位置，哪怕抽屉受到振动、意外拉扯，手柄也不会自行弹开，必须人为扳动手柄才能完成解锁，锁止可靠性远高于普通的弹性卡扣。

　　这类小尺寸锁扣机构在建模时需要特别注意运动行程的干涉检查：要分别模拟锁止、解锁两个极限位置，逐一核对每个零件在运动过程中的轮廓包络，确认摆片摆动时不会和锁座基体的侧壁发生摩擦，手柄下压到位后表面和锁座顶面保留合理的间隙，不会出现零件贴死无法装配的问题。各个安装孔的位置尺寸需要和常用的小型抽屉、工具柜的安装孔位匹配，不需要用户二次打孔就可以直接替换原有老旧卡扣，适配性更强。
