花篮式双钩张紧锁具结构设计

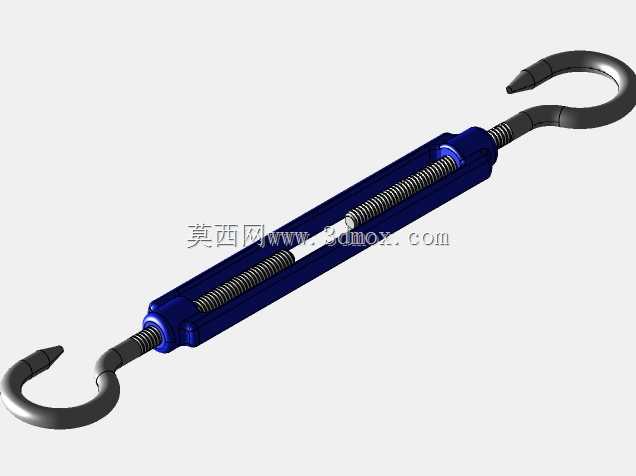

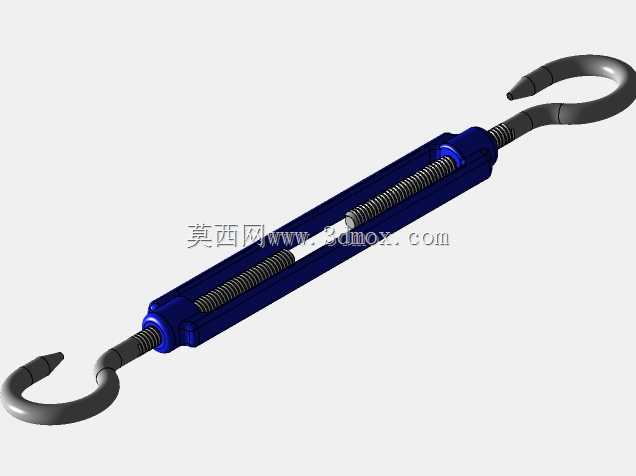

　　在户外缆索张拉、临时舞台桁架拉结、运输货物捆扎、钢结构安装对位以及小型起重索具预紧场景里，两端带钩的螺纹张紧件一直承担着把柔性索体或拉杆调整到设定张力的作用。这套结构采用中部开放式长框本体配合左右旋向相反的两根螺杆，螺杆外端弯制为吊钩，转动中部本体时，两侧钩体同步向内收拢或向外释放，不需要额外旋转索体，就能在有限操作空间内完成张紧量微调。

　　从受力路径看，载荷从一端吊钩进入，经钩根圆弧过渡到直段螺纹，再传入中部框体两端的内螺纹孔，最后由另一侧螺杆与吊钩传至被连接件。整个传力链没有焊接承力点，螺纹副同时承担调节与承载功能，因此建模时不能只把螺杆做成简单圆柱贴图。钩体与螺杆衔接处需要保留足够的圆角和直段过渡，避免弯钩根部在冲击载荷下出现应力集中；中部框体的截面要兼顾抗弯与抗扭，因为旋转调节时操作者施加在框体上的力矩会使侧壁产生附加扭转变形，若框壁过薄，长期使用后容易出现孔口螺纹失圆。

　　设计思路上，两端螺纹采用一左一右的旋向是该类构件的核心。若两侧螺纹旋向相同，旋转本体时一端收进、另一端退出，钩间距基本不变；只有旋向相反，才能实现每转一周两端各前进一个导程，调节效率翻倍。框体内部留出的空腔长度决定了螺杆的最大旋入与退出行程，工程布置时需要同时校核最短闭合长度和最大张开长度。闭合过短时，吊钩可能与框体端面干涉；张开过大时，螺纹啮合扣数不足，受拉后容易脱扣。通常应保证在极限张开位置仍有足够啮合长度，并在螺杆端部设置防脱限位，防止调节过量后整件分离。

　　外形与安装边界方面，弯钩开口尺寸要匹配所连接的吊环、卸扣、链条或绳环直径。钩尖采用内收形态，便于在索具轻微晃动时挂入，也能降低侧向滑脱概率；钩腹圆弧则应避免小半径折弯，以减少索体局部弯折和应力峰值。中部框体外侧可做成带棱边或滚花面的形式，方便手工转动；在张力较大的工况下，还需要预留插入撬棒或扳手的配合面，使现场人员能够克服螺纹自锁力矩。模型中框体两端的同轴度十分关键，若两个螺纹孔轴线偏斜，螺杆调节时会产生别劲，轻则旋转阻力增大，重则螺纹局部咬合并引发偏载。

　　实际选型时，不能只按整体外径判断承载能力。吊钩圆弧处的净截面、螺杆螺纹小径、框体端壁厚度以及螺纹啮合长度共同决定安全边界。对于反复承载的场景，还应考虑防松措施，例如在螺杆露出段配锁紧螺母，或在框体与螺杆之间增加开口销、保险卡，避免振动导致回转松退。吊钩侧若用于人员可能接近的舞台、索道或吊装作业，最好增设防脱舌片，防止索环从钩口跳出。

　　三维结构处理时，应分别建立左螺杆钩组件、右螺杆钩组件和中部调节框，并在装配环境中验证不同行程下的位置关系。螺纹可按真实牙型或简化示意分别处理：用于干涉检查和工程出图时，需保证公称直径、螺距、旋向和配合长度准确；用于展示时，则可保留外观牙纹以体现调节原理。框体内部空腔要与螺杆最大伸入量匹配，钩体旋转范围也要纳入检查，因为弯钩在安装过程中可能随螺纹轻微转动，若周边构件间距过小，会造成挂接困难。

　　该结构的价值在于把长度调节与张力建立合并到一个紧凑构件中，现场无需更换多段拉索，只需旋转中部本体即可微调。其失效多集中在钩根裂纹、螺纹脱扣、框体拉伸变形和钩口无防脱，因此设计与建模时应围绕这些薄弱环节控制过渡圆角、螺纹啮合、行程限位和侧向约束，使构件在张紧、锁定和拆卸维护之间保持明确的工程边界。
