Bondioli集成式液压控制阀三维结构设计

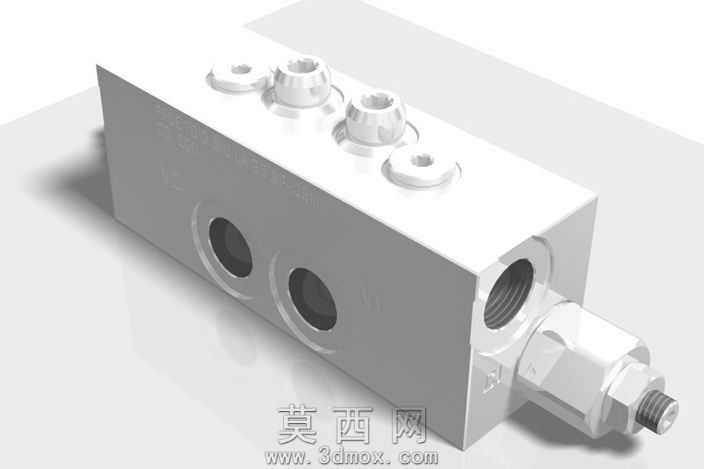

本模型为Bondioli系列集成式液压控制阀，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循液压阀块的设计规范，先以基准面定位确定阀块主体的六面体轮廓，按照油路通径、接口螺纹规格、元件安装尺寸的标准参数逐一完成特征构建。阀块主体采用金属哑光材质渲染，还原钢制阀件经表面处理后的细腻磨砂质感，接口处的内螺纹特征通过螺旋扫描特征精准生成，牙型角、螺距参数完全匹配对应液压管接头的连接标准，端部的调压旋钮部分单独构建防滑纹理、锁紧螺母、调节杆的分层结构，不同结构件采用差异化的金属材质表现，区分出阀块本体、紧固件、调节组件的材质差异。结构设计上采用集成式油路布局，将多个控制油路整合在单一阀块内部，减少外接管路的连接点，降低液压系统的泄漏风险，顶面布置的四个安装接口分别对应不同的控制功能油口，侧面的通油接口采用标准内螺纹设计，可直接与液压系统的供油、回油、工作油路相连，端部的调压组件可实现系统压力的设定与调节。建模过程中对内部油路做了简化示意处理，重点呈现外部安装接口、元件装配位置、整体外形尺寸的精准性，所有安装孔的位置度、孔深、螺纹深度均按照液压阀块的加工工艺要求设置，避免出现干涉、壁厚不足的设计问题，渲染阶段采用柔和的工业环境光，突出阀块的棱角特征与金属质感，清晰展现各接口的位置分布与结构形态，可用于液压系统集成设计的方案展示、元件选型参考、装配干涉校验等场景。
