水电行业用手动蝶阀结构三维设计

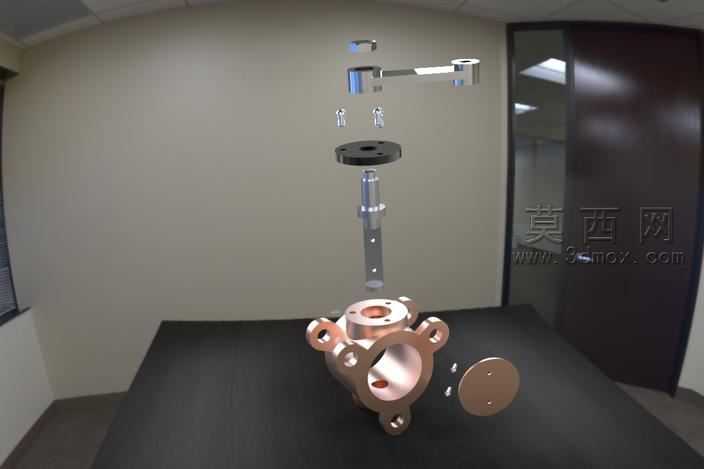

本作品为面向水电行业应用的手动蝶阀三维建模设计，建模过程围绕蝶阀的实际功能结构展开，首先依据蝶阀的通径规格、安装连接尺寸确定整体建模基准，以阀体作为核心基础零件开展建模：阀体采用带法兰耳的一体式铸造结构设计，建模时精准还原了法兰端的安装通孔、阀杆装配腔、密封座定位槽的结构尺寸，对阀体的壁厚过渡、安装凸台的加强结构做了符合铸造工艺要求的细节处理，保证模型结构符合实际生产的工艺合理性。其次完成阀板、阀杆、驱动手柄、密封组件等配套零件的独立建模：阀板采用流线型回转结构，建模时优化了阀板与阀杆的连接定位结构，保证阀板转动时的同轴度要求；驱动手柄采用杠杆式结构，建模时还原了手柄与阀杆的扁方连接结构、手柄的握持防滑造型，同时对操作端的限位结构做了精准复刻，可直观展示阀门的启闭行程范围；密封组件分别建模了阀座密封圈、阀杆密封件，还原了密封件的截面形状与装配位置，清晰展示蝶阀的密封实现逻辑。完成所有零件建模后，按照实际装配关系完成整机装配，添加了符合实际运动逻辑的转动配合约束，可直观模拟手柄驱动阀板转动实现阀门启闭的完整动作过程。材质与渲染阶段，针对不同零件的实际材质做了区分设置：阀体部分采用铸钢材质，赋予了略带磨砂质感的明黄色涂装材质，还原工业阀门的常用涂装效果；阀杆、手柄等运动受力零件采用金属材质，赋予了深灰色哑光金属质感，匹配铸铁/铸钢件的实际视觉效果；密封件采用红色橡胶材质，设置了柔和的漫反射质感，清晰区分密封结构与金属结构；操作端的调节螺母等小零件做了分色处理，通过黄、绿等警示色区分操作部件，提升模型的辨识度。渲染阶段采用柔和的工业产品展示布光，通过主光、辅光、轮廓光的搭配，清晰呈现阀体的腔体结构、各零件的装配层次，同时添加了柔和的地面阴影，提升模型的立体展示效果。整个建模过程严格遵循蝶阀的实际设计规范，所有结构尺寸均参考行业通用的蝶阀设计标准，既保证了外观的还原度，也完整呈现了蝶阀的内部装配关系与工作原理，可用于水电行业阀门选型展示、结构原理教学、产品方案演示等场景，模型的各零件均为参数化建模，可根据实际通径、压力等级需求快速调整尺寸参数，适配不同的应用场景需求。
