八边形桁架式密闭存储舱体结构

　　这套舱体结构面向封闭空间内的物料承载、设备集成与分区存储需求，整体采用八边形回转轮廓的空间桁架作为主承力骨架，区别于常规矩形柜架与圆筒舱体，多折边截面能够在有限外包络内同时兼顾周向抗弯刚度、内部容积利用率与外侧组件安装面数量，常见于空间受限的车载集成舱、实验平台存储段、工业密闭周转单元以及大型设备内部承载仓的结构方案推演。

　　从实际布置逻辑来看，骨架全部采用离散杆件拼合而成，沿轴向分布多道八边形环形框，环框之间通过纵向主梁与斜向支撑交叉连接，形成连续的空间桁架传力路径。环形框承担周向定形与局部挂载载荷，纵梁把各道环框串联成整体，斜撑则抑制舱段在起吊、转运、加速工况下的扭转变形；这种杆件组合相比整块焊接筒体自重更低，镂空区域也为管线穿行、通风散热和检修观察留出了充足空间，不需要在厚壁板上额外大量开孔。

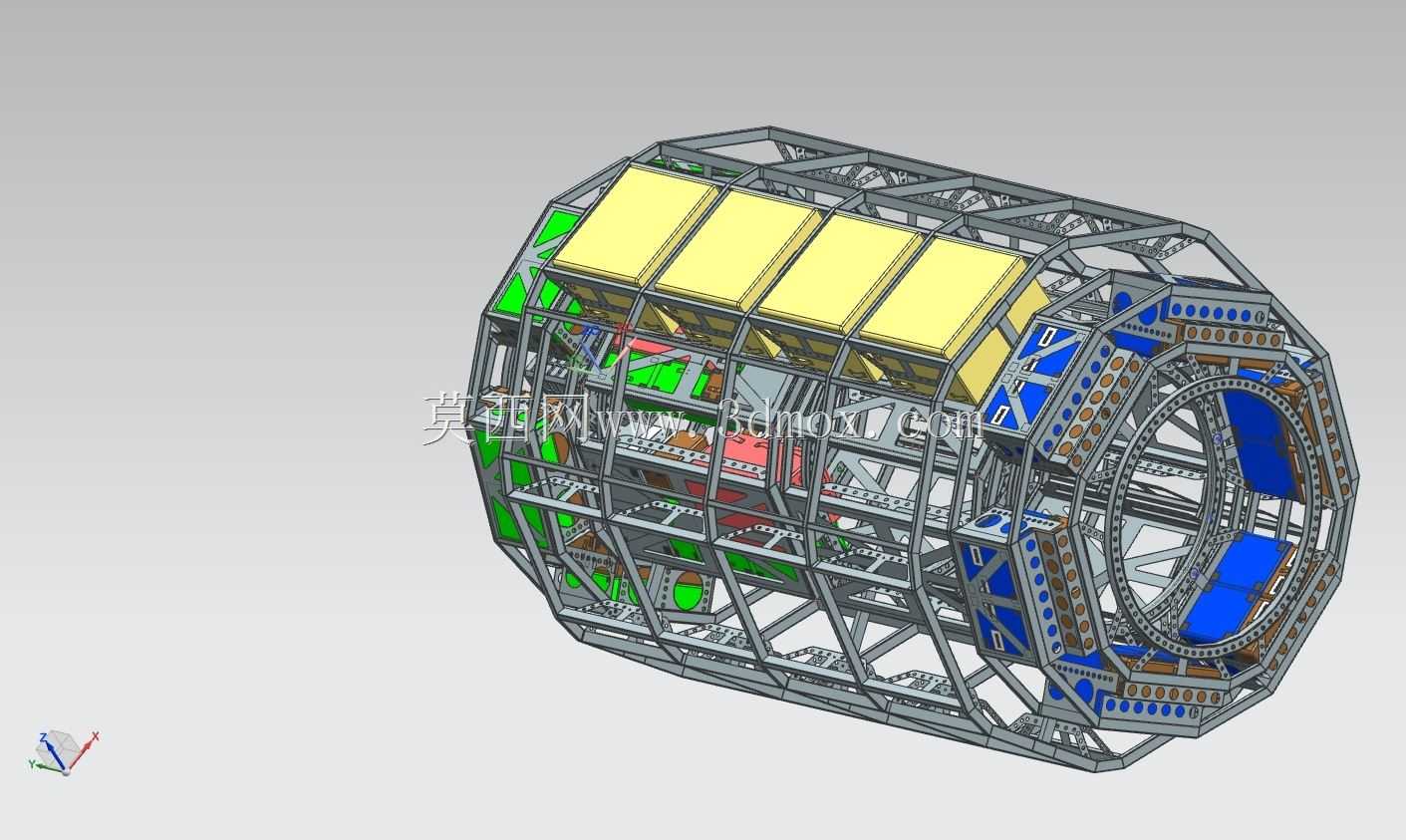

　　舱体上部设置四块并排的黄色封闭面板，对应独立的存储格舱或设备安装舱位。面板边缘直接贴合桁架上平面，通过边框压条与骨架连接，既可以作为防尘盖板，也能在内部布置托盘、料盒或电气组件时承担上部防护作用。面板下方预留了规整的支撑梁格，载荷从面板传递到周边纵梁，再分散到多道环框，避免单点集中受力。

　　舱体右端为大尺寸圆形开口，开口周边设置加厚环形安装框，框面沿周向排布多组安装孔位与蓝色功能模块。该开口既是物料存取、设备进出的通道，也可作为对接端，与端盖、转接法兰、回转平台或相邻舱段进行装配。环形框通过多根径向筋条与外侧八边形桁架相连，把开口处的集中载荷均匀扩散到整个周向骨架，减少开口削弱带来的刚度损失。开口内侧保留了较大的无遮挡通径，便于托盘、机架或圆柱形组件整体推入。

　　舱体两侧与下部的蓝色、绿色、红色分区构件，对应不同功能的安装位与防护板。蓝色模块多分布在开口周边和侧边承力区，可用于安装导向件、限位块、电气接线盒或缓冲组件；绿色与红色板件位于桁架内侧，起到分区隔离、管路固定和运动干涉防护作用。不同颜色在建模阶段也用于区分子装配层级，方便结构评审时快速识别主骨架、盖板、功能附件和内部安装板。

　　设计过程中首先确定的是圆形开口直径与八边形外包络的匹配关系：八边形对边尺寸需大于开口直径，为环形框和径向筋条留出安装宽度；轴向长度则依据上部四块存储面板的排布宽度、内部料架层数以及两端连接接口尺寸综合确定。骨架杆件的截面规格随受力位置变化，靠近开口和起吊点的环框、纵梁采用更大截面，中部镂空区域的斜撑可适当减小规格，在控制总重的同时保证整体挠度处于允许范围。

　　安装边界方面，舱体底部桁架形成多个自然支撑点位，可通过底梁与底座、车辆平台或固定支架连接；侧向八边形平面可作为外挂设备的安装基准，顶部平面用于铺设盖板和检修通道。由于所有外伸附件均依附于主桁架节点，建模时需重点校验盖板开启空间、开口对接操作空间、内部组件抽拉路径以及斜撑对管线走向的遮挡。桁架节点处采用连接板汇交多根杆件，既符合焊接或栓接装配的工艺习惯，也让后期改型时能够通过增减斜撑、更换面板来调整舱段承载等级，适配不同存储密度与集成设备的布置需求。
