机床BL1.5型锁止定位安装组件结构

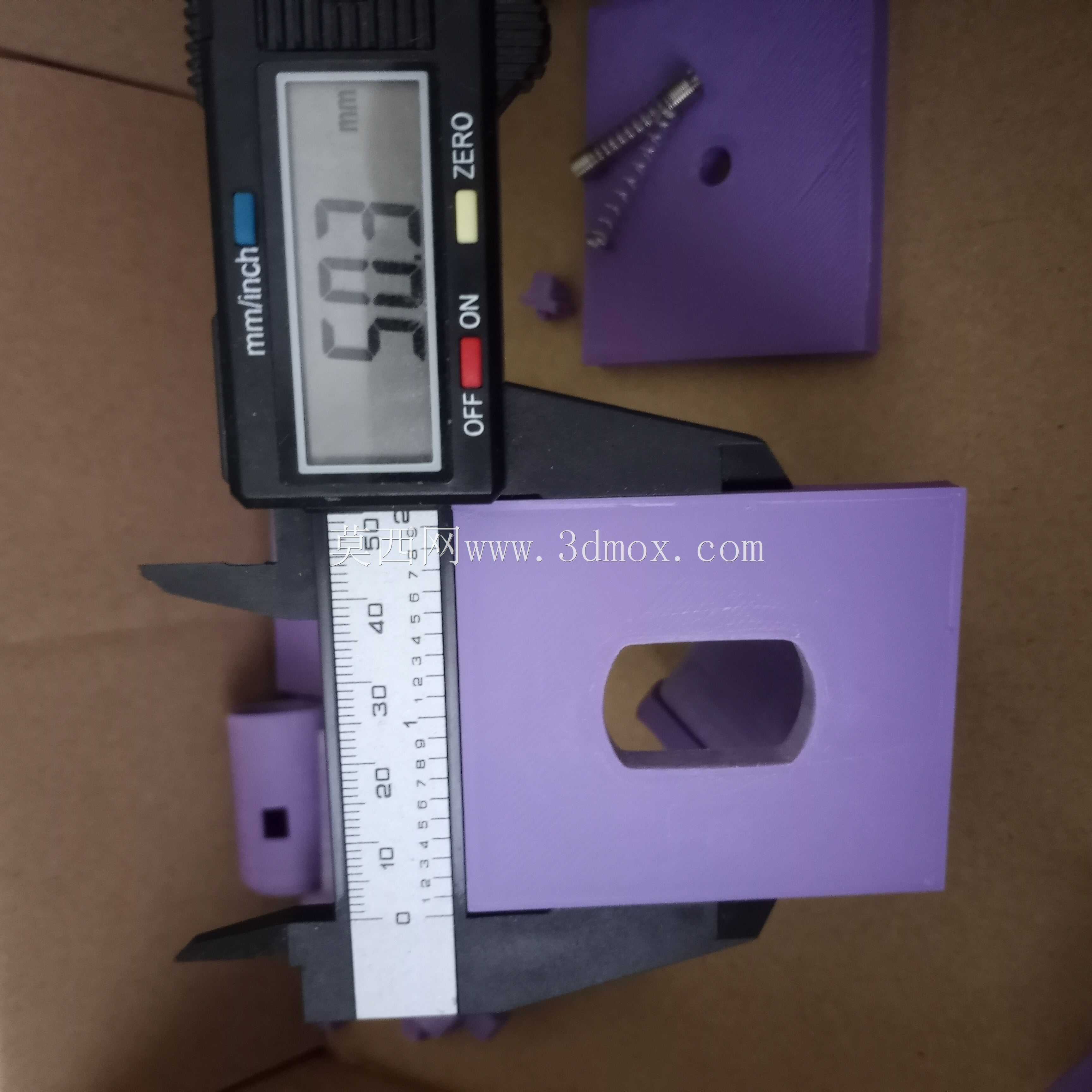

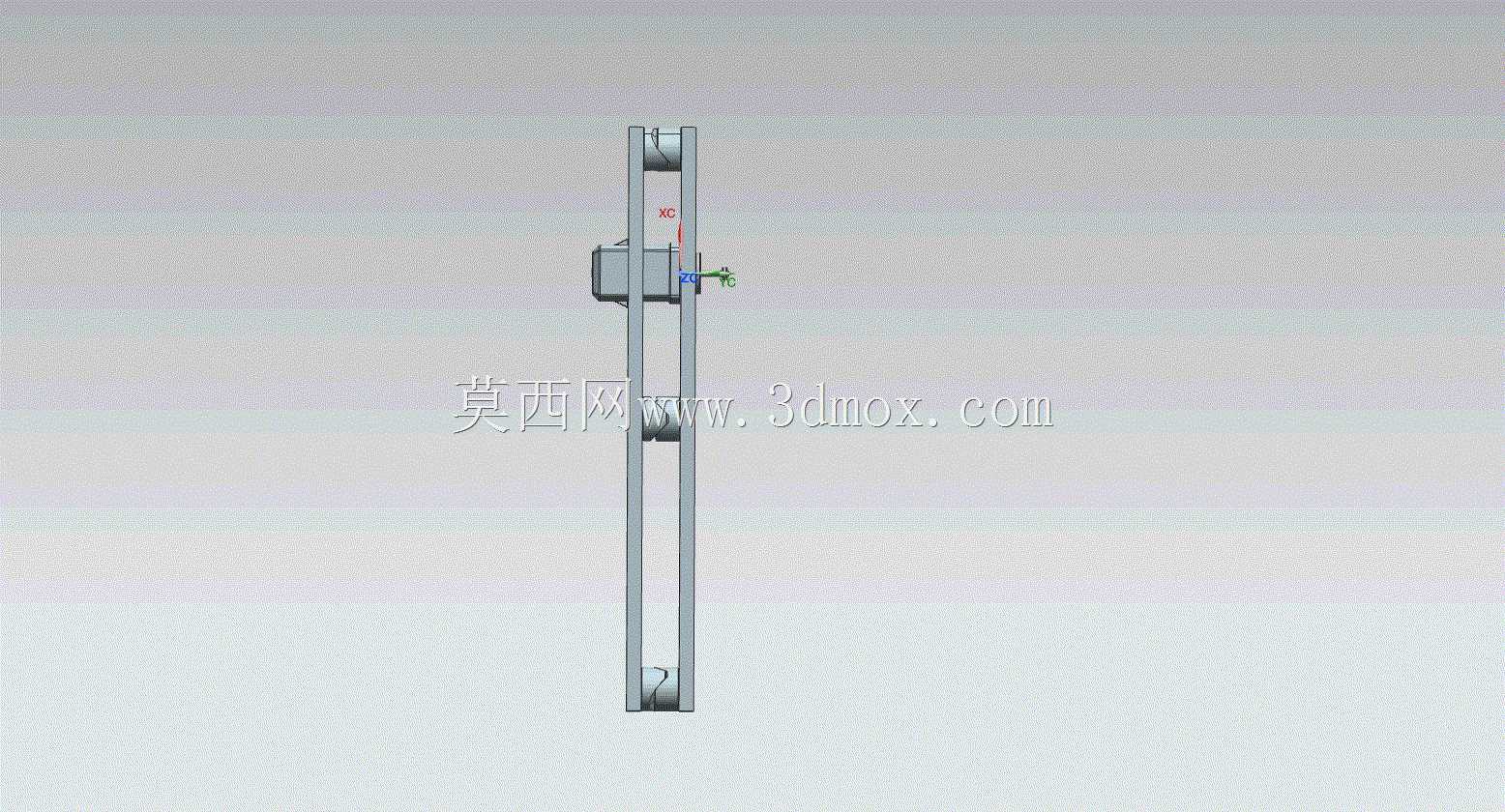

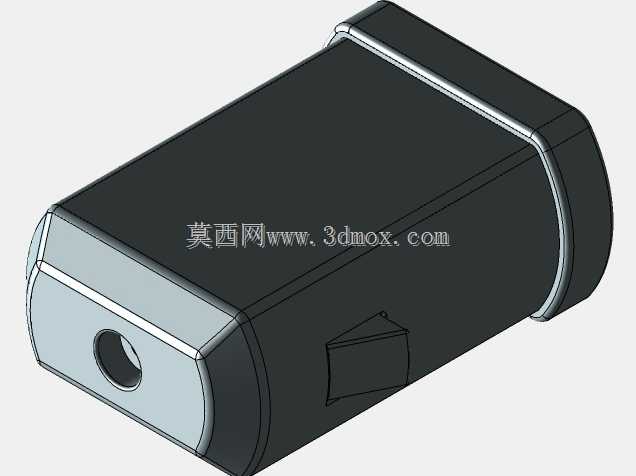

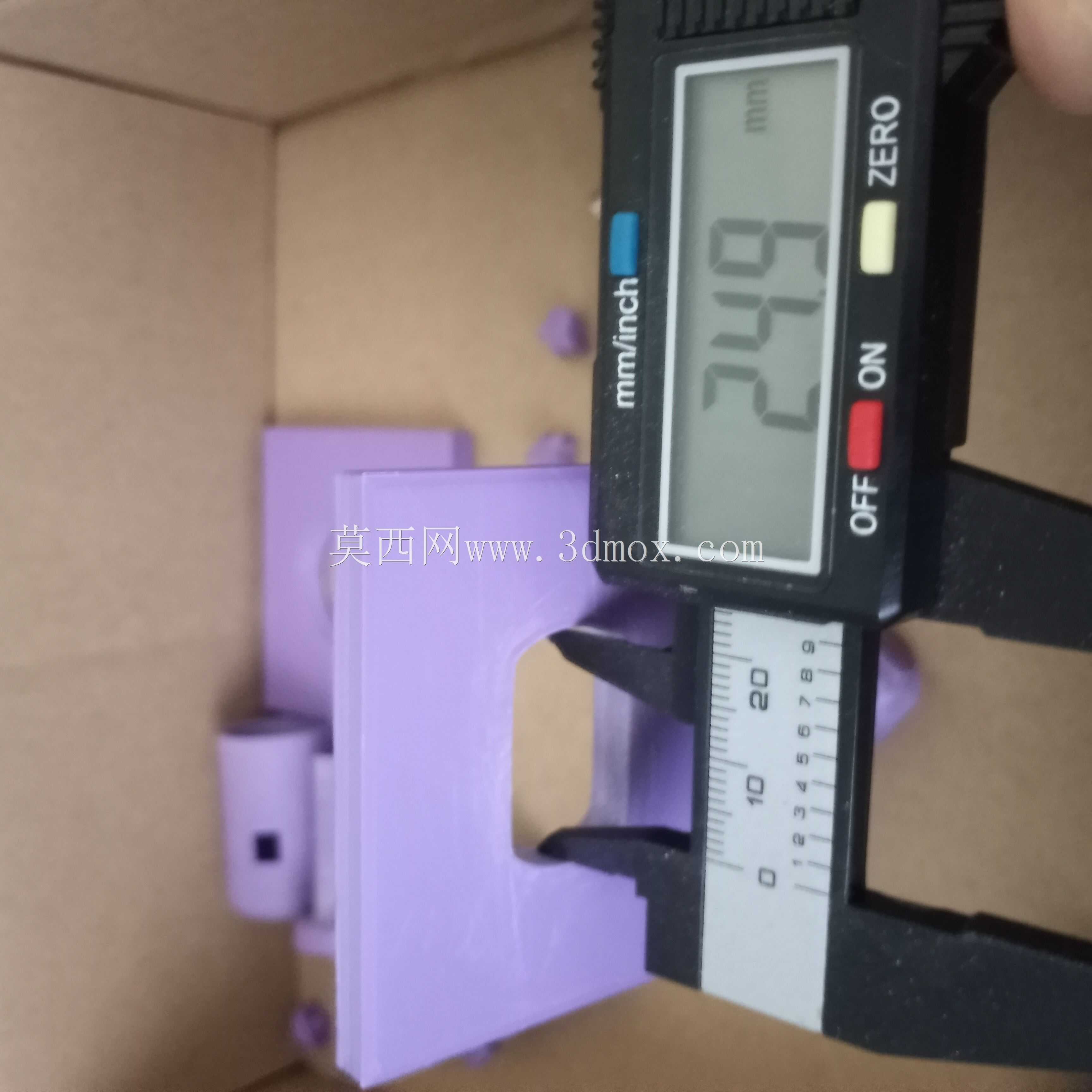

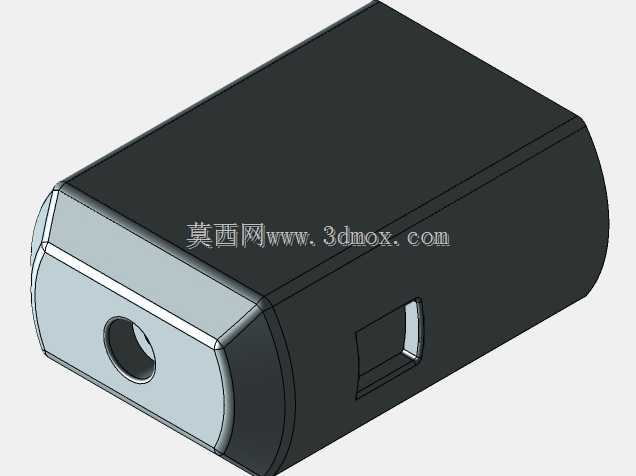

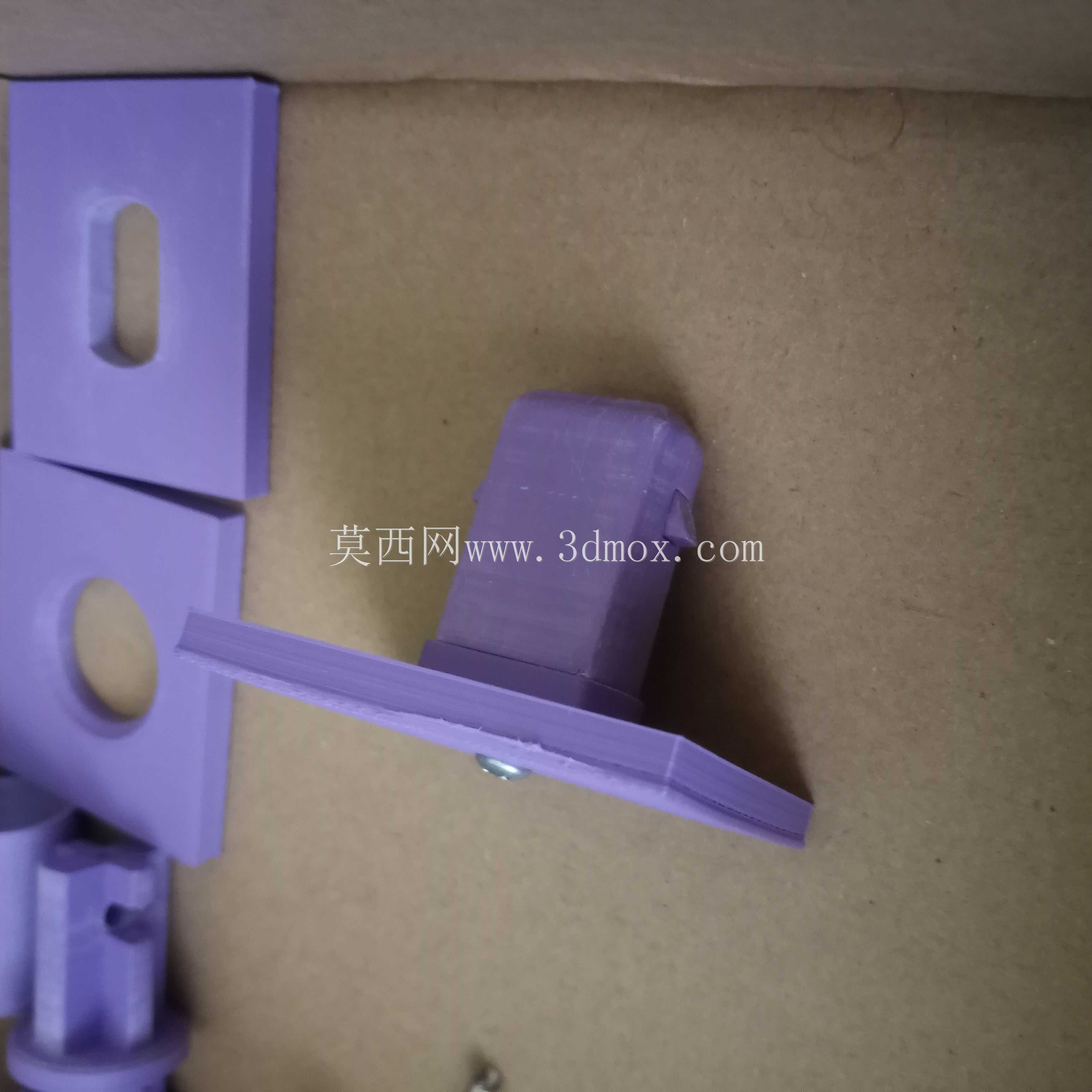

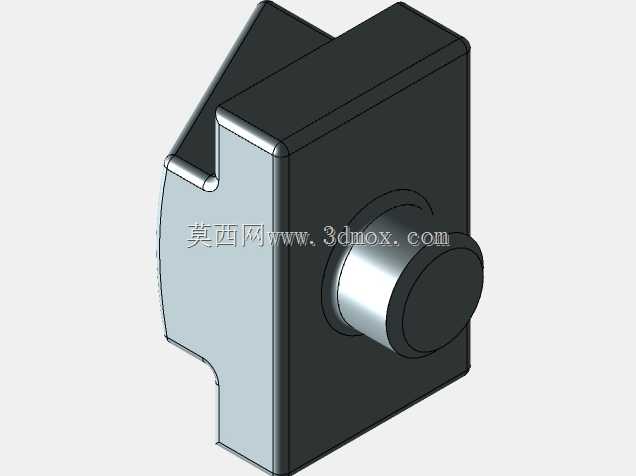

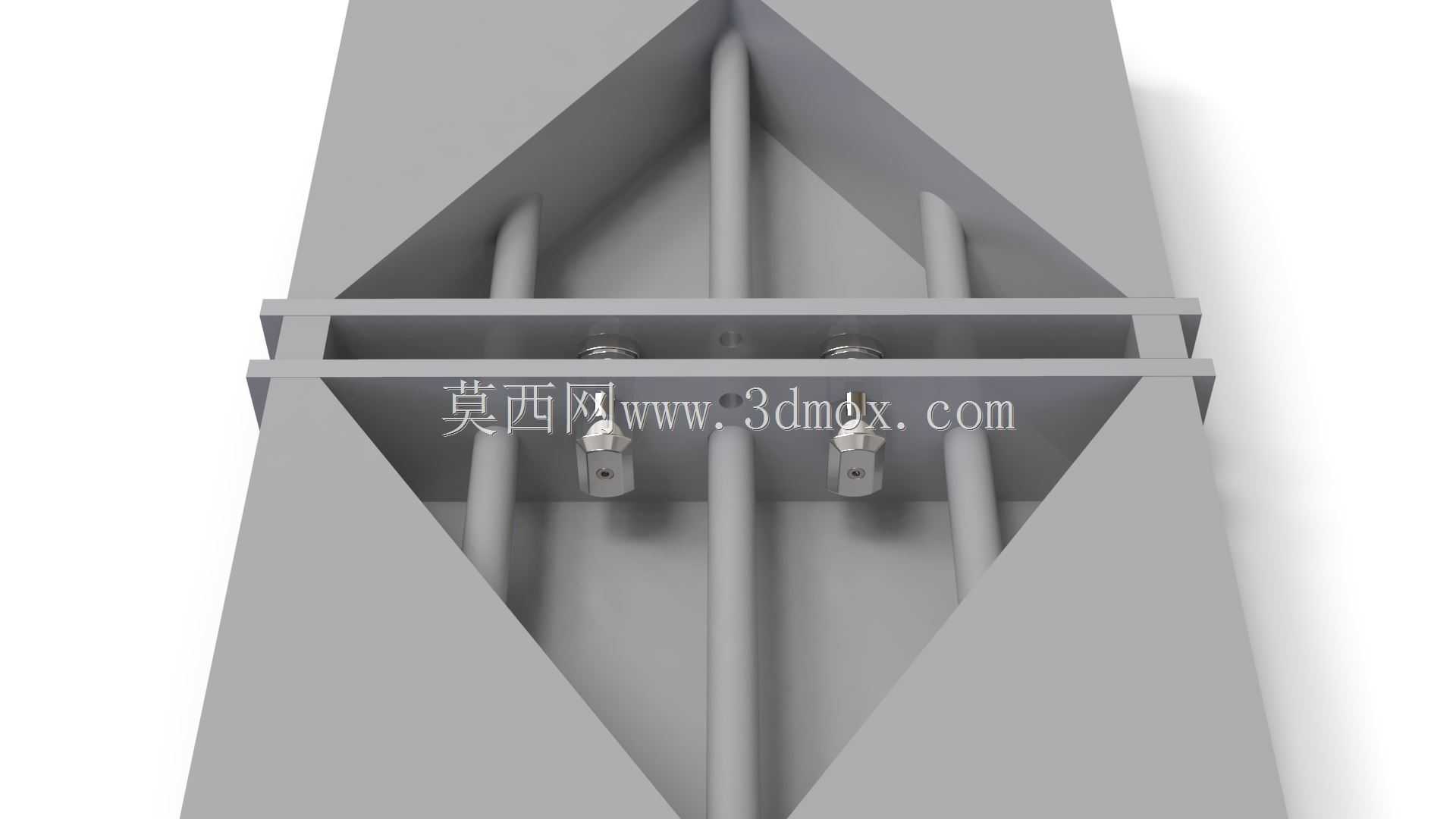

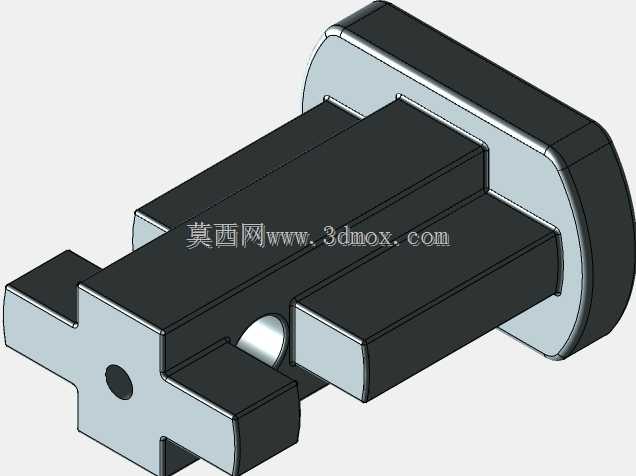

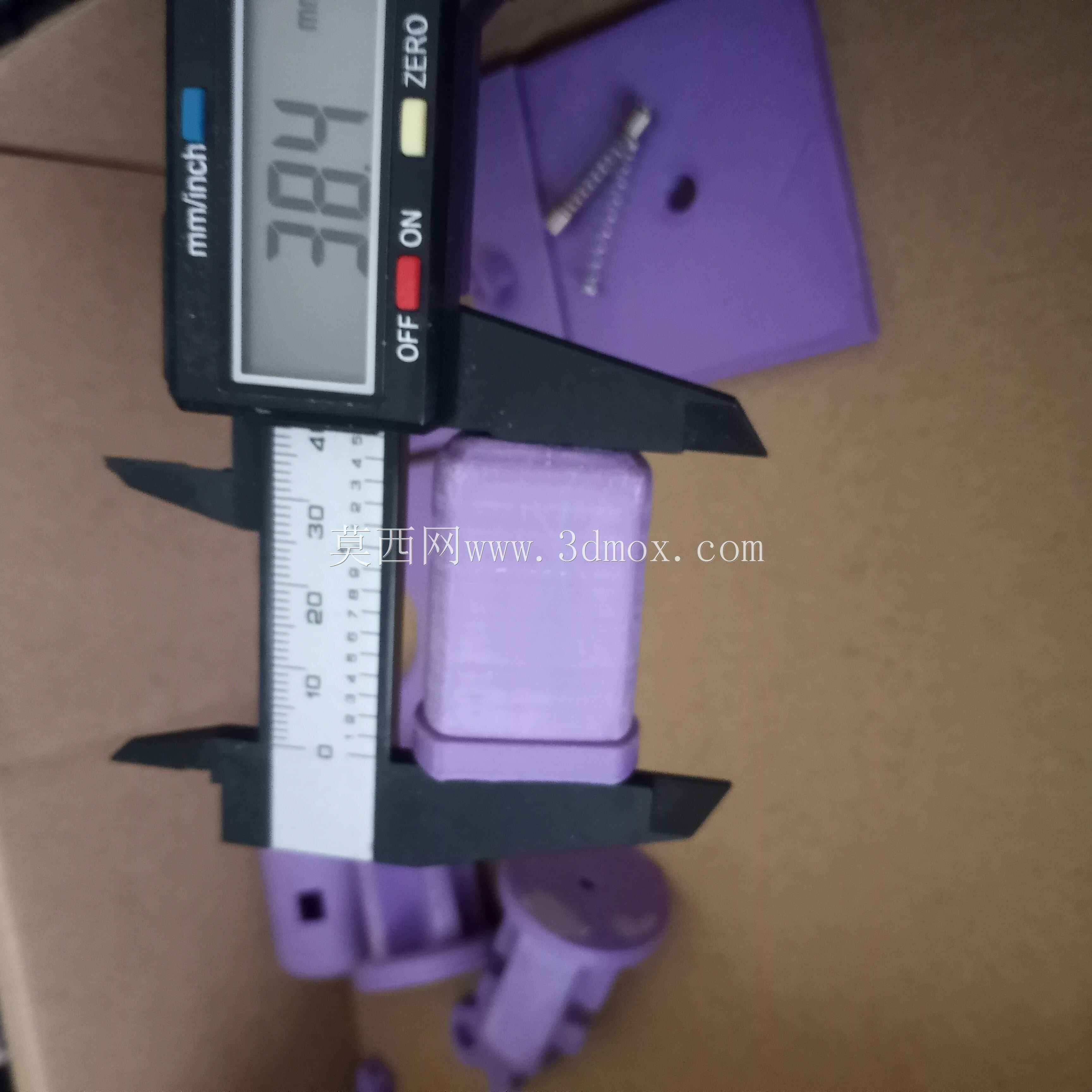

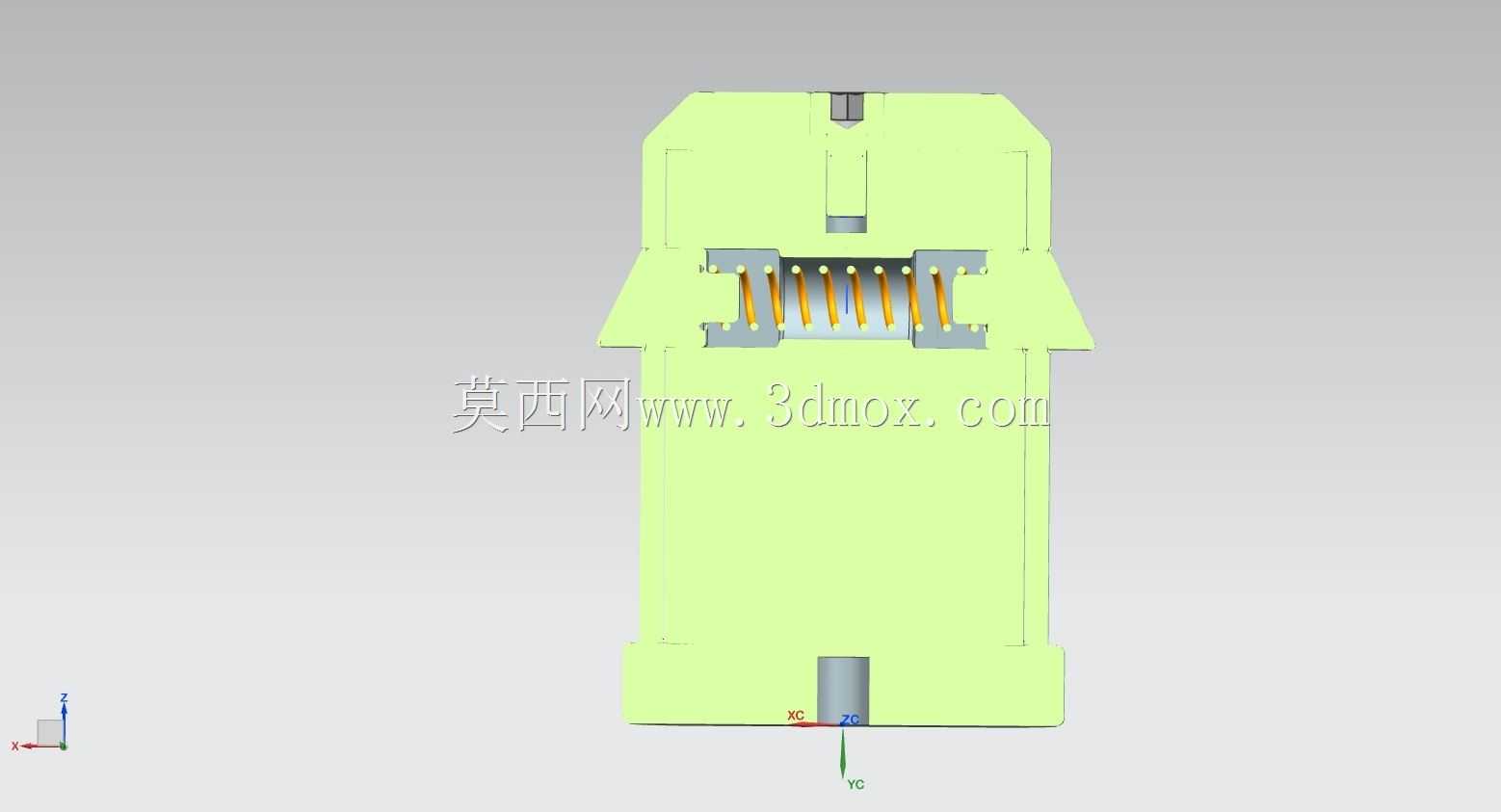

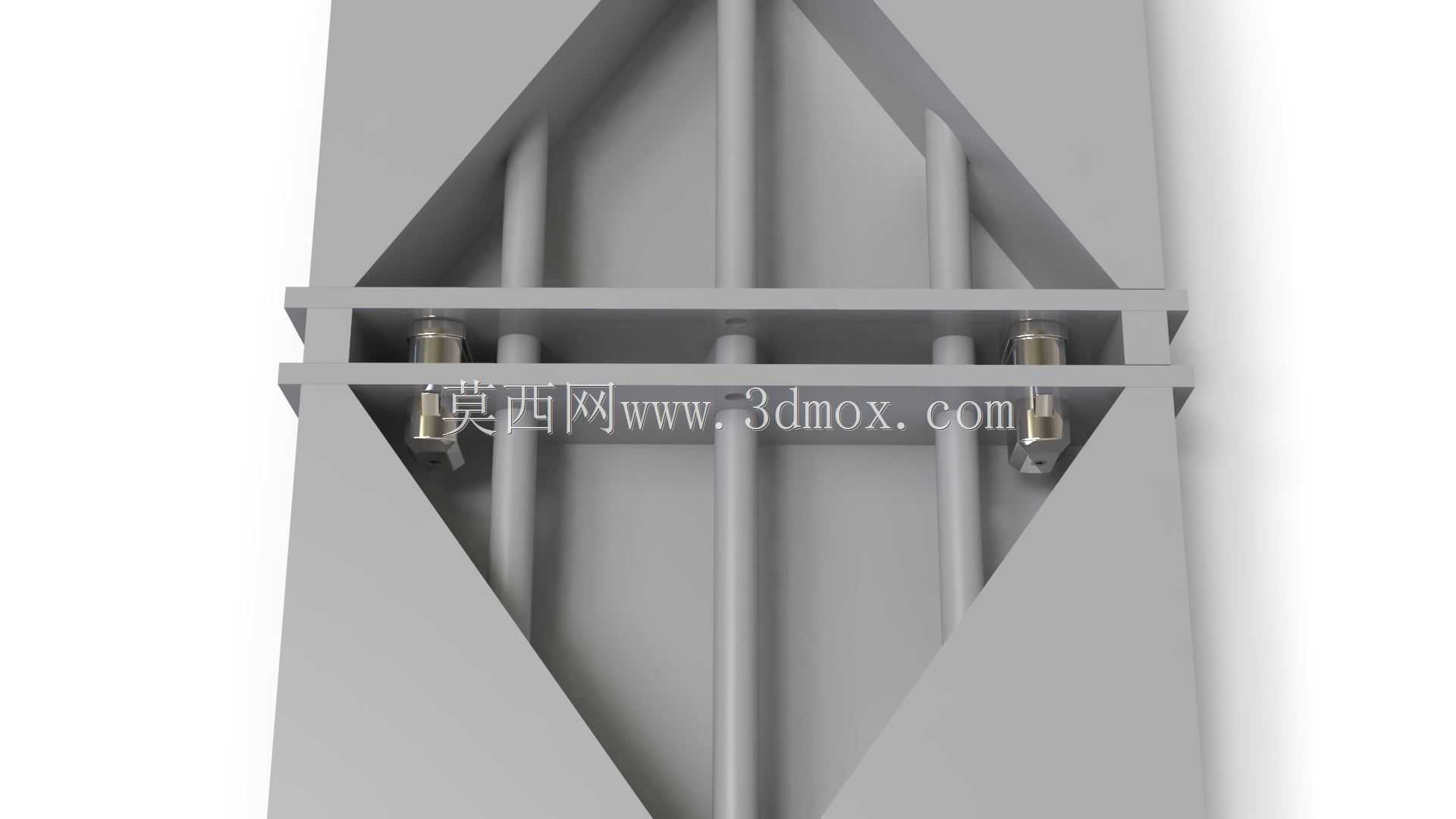

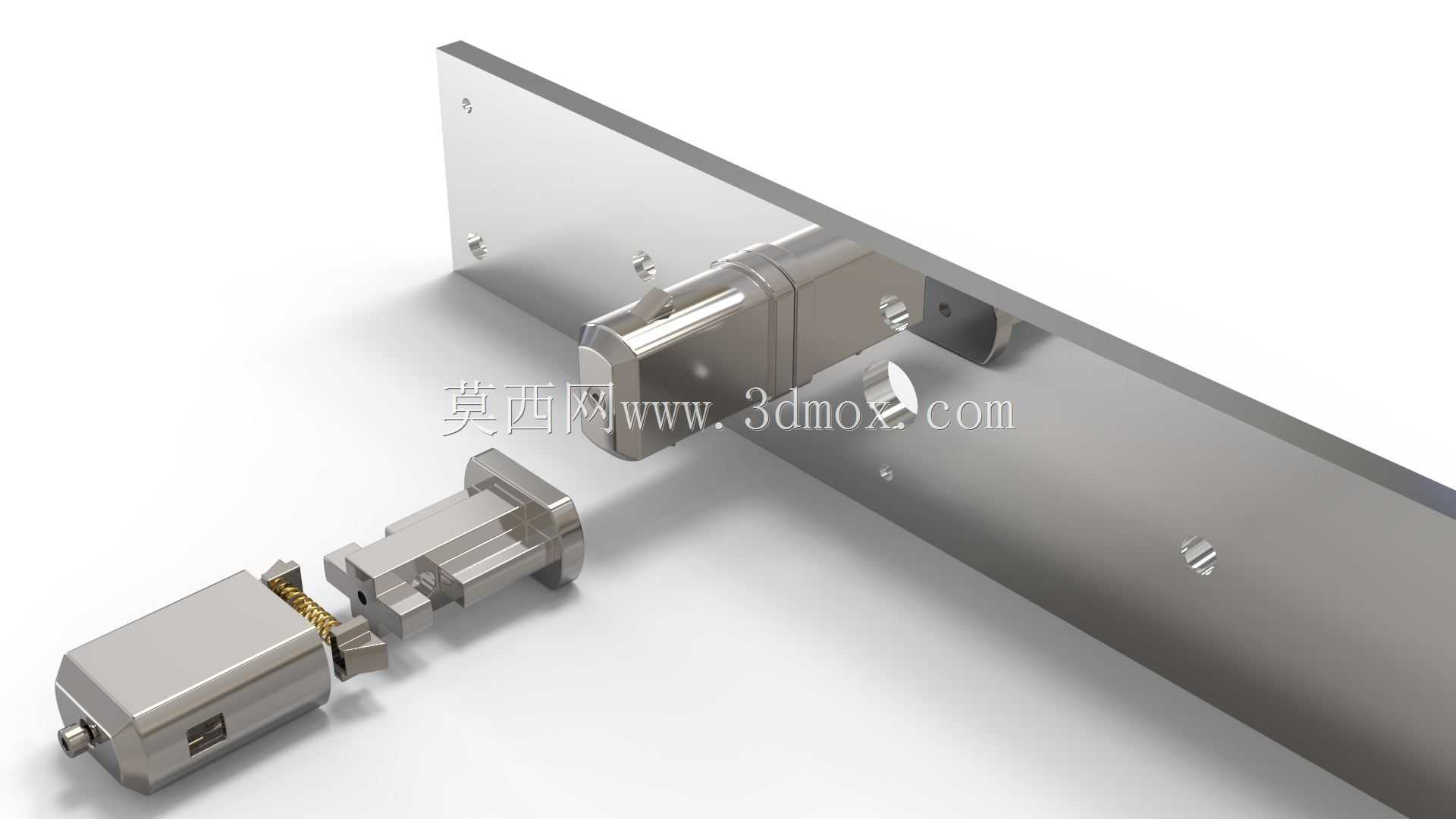

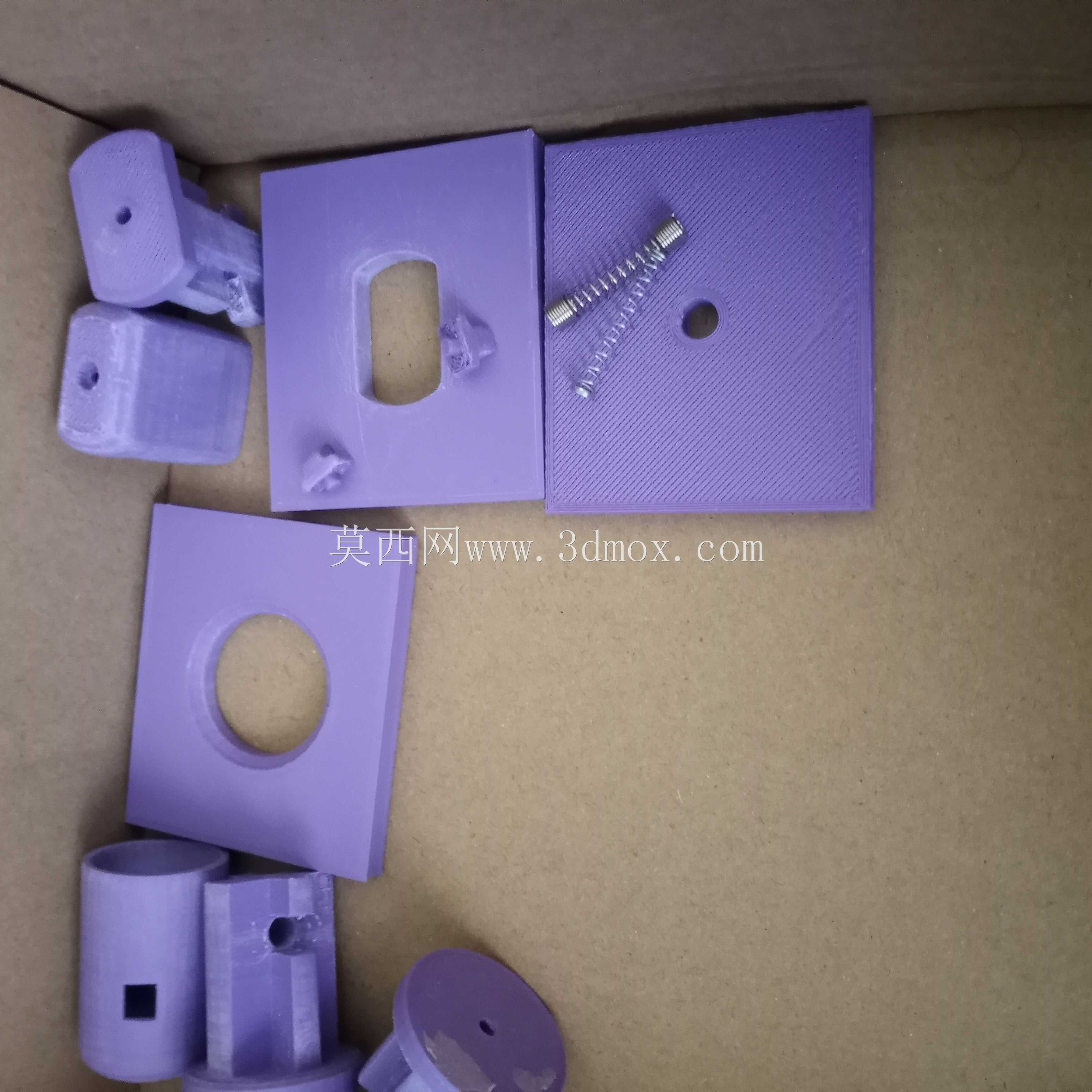

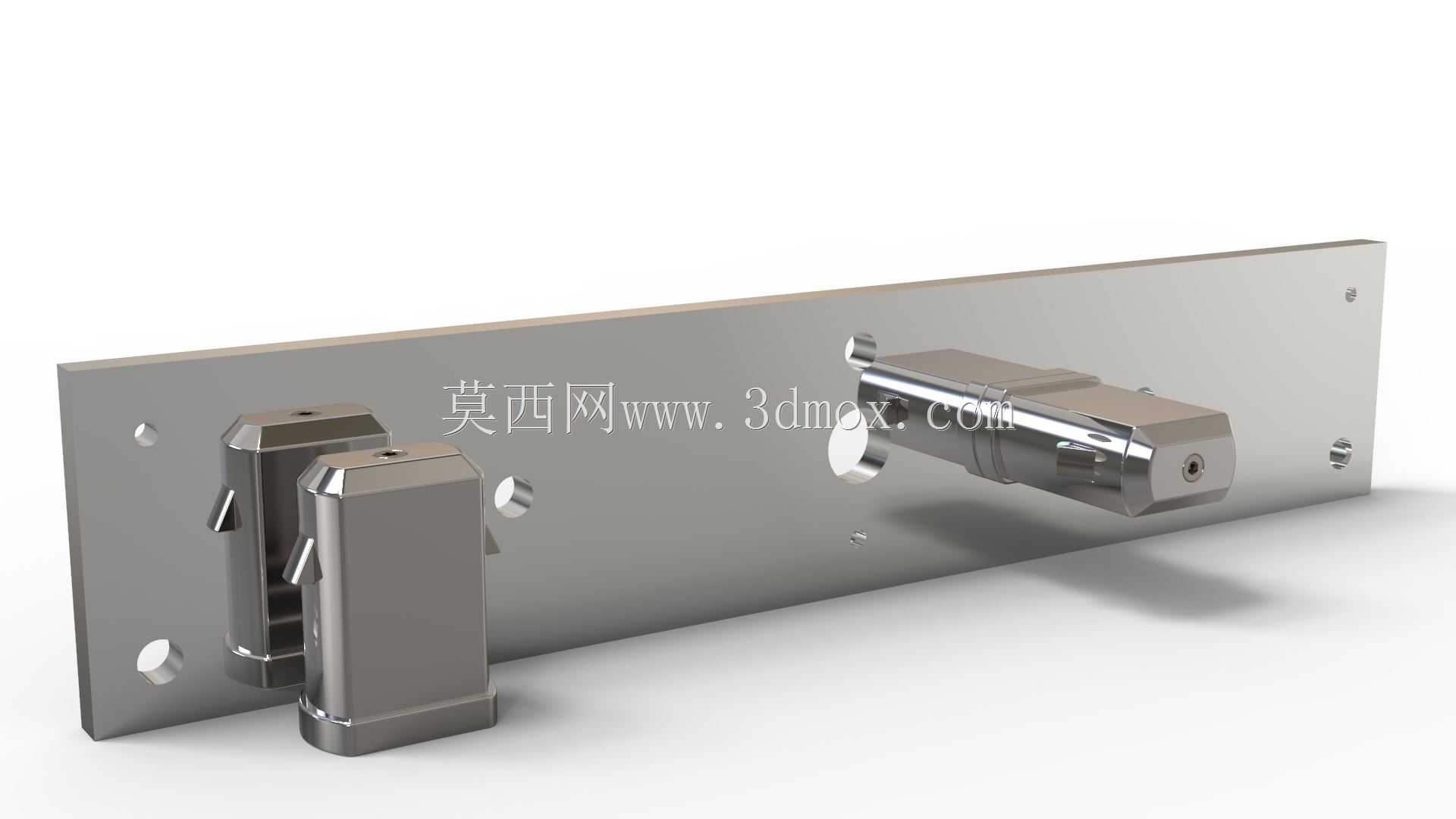

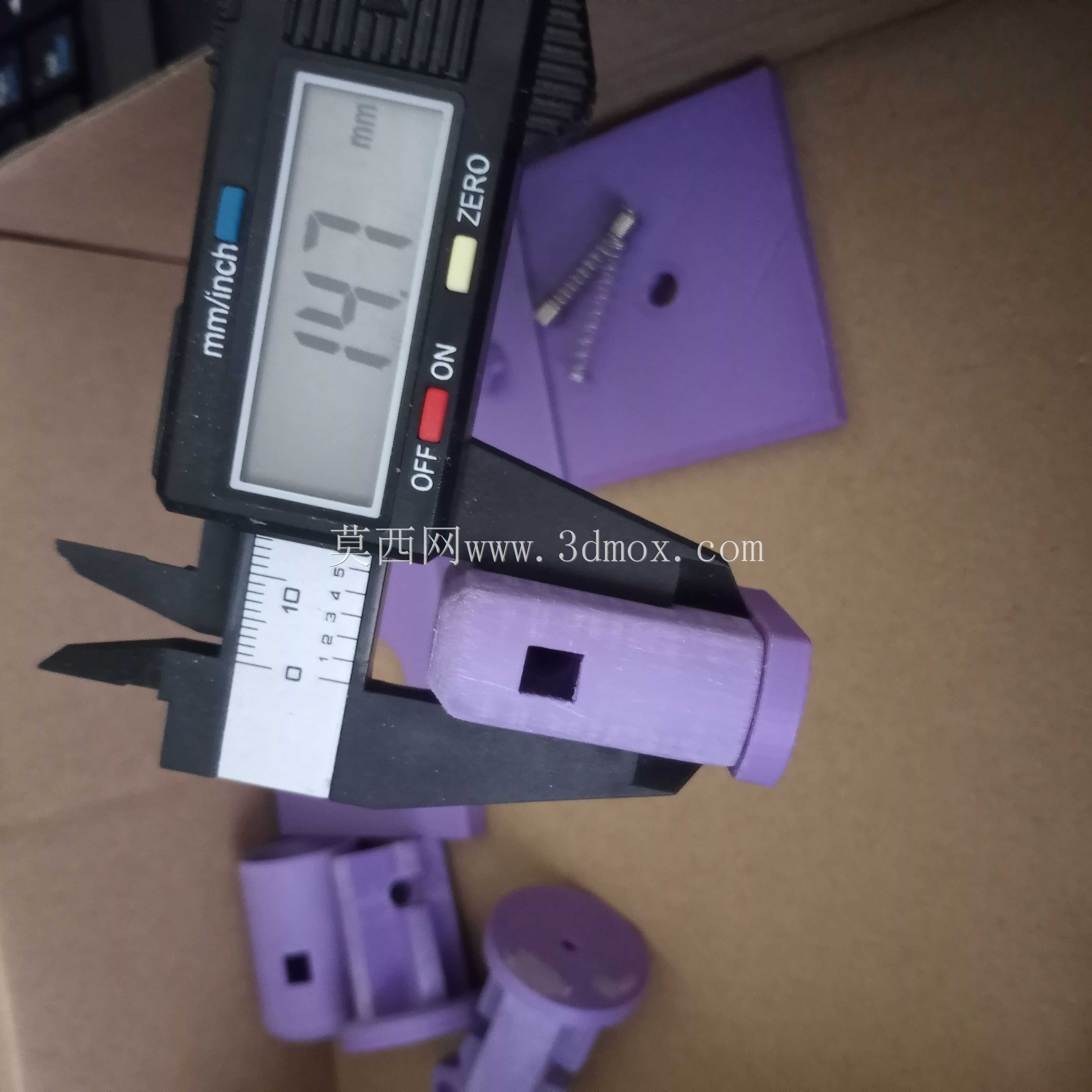

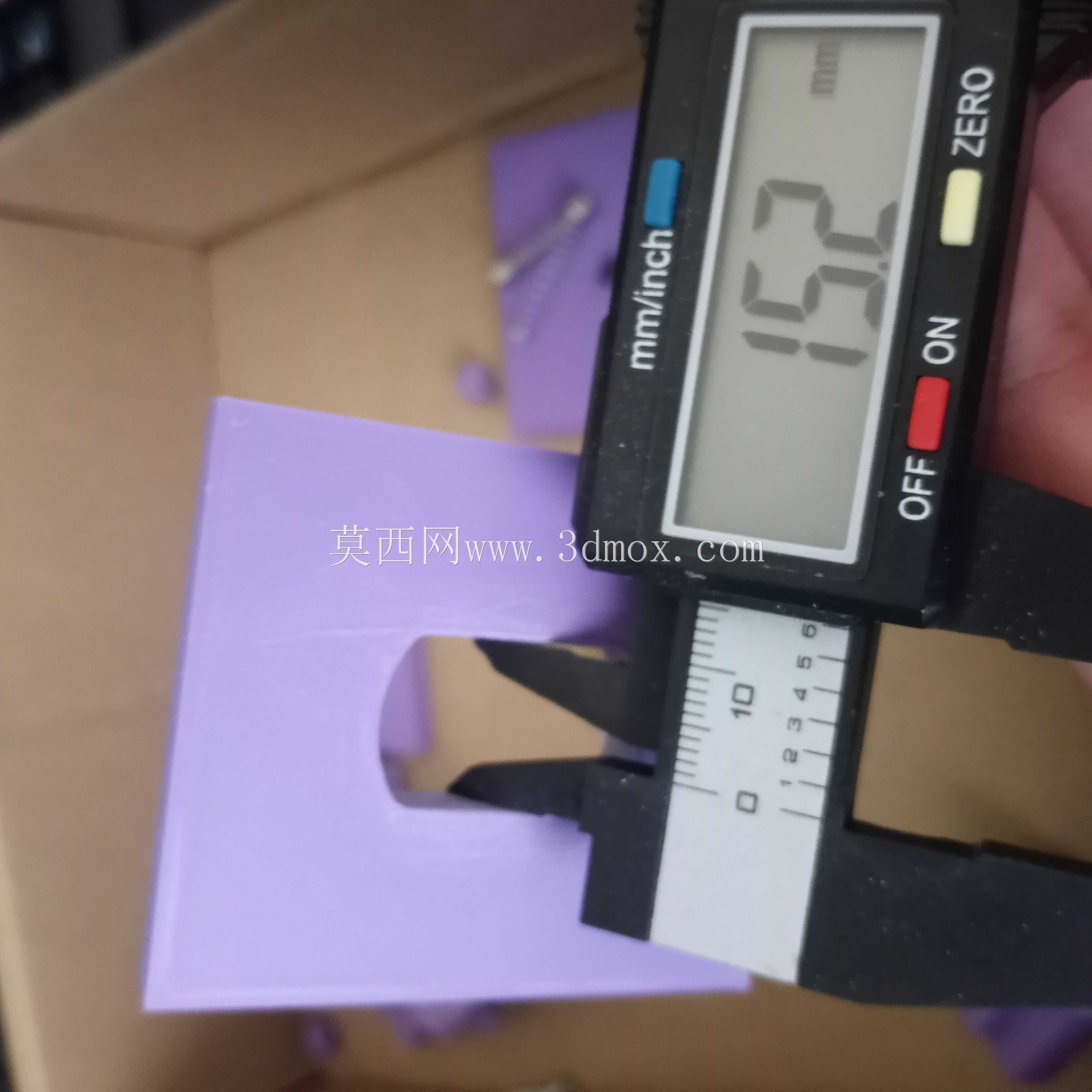

　　这套构件面向普通车床溜板、刀架侧防护及操作工位的联锁改造场景，核心作用是在机床防护门关闭、加工工位处于安全边界时完成机械锁止，避免主轴运转过程中防护被意外开启，同时也可用于小型工装台面上工件定位挡块的快速锁紧。从结构组成看，长条形安装基板承担全部承载与定位基准，板面上预留的沉孔与通孔对应机床床身侧壁、防护罩框架的原有安装螺位，不需要在主机大件上二次配作大面积加工面，现场改造时只需核对孔距与贴合面平面度即可完成预装。基板左侧布置的块状锁座为承力侧，内部容纳锁舌导向槽与复位弹性件的安装空间，外侧立面做了倒角避让，防止工件吊装、拖链往复运动时发生刮碰；右侧横向伸出的柱形锁体为执行侧，端部的多边形轴头可外接驱动摆臂或与防护门的插销对位，

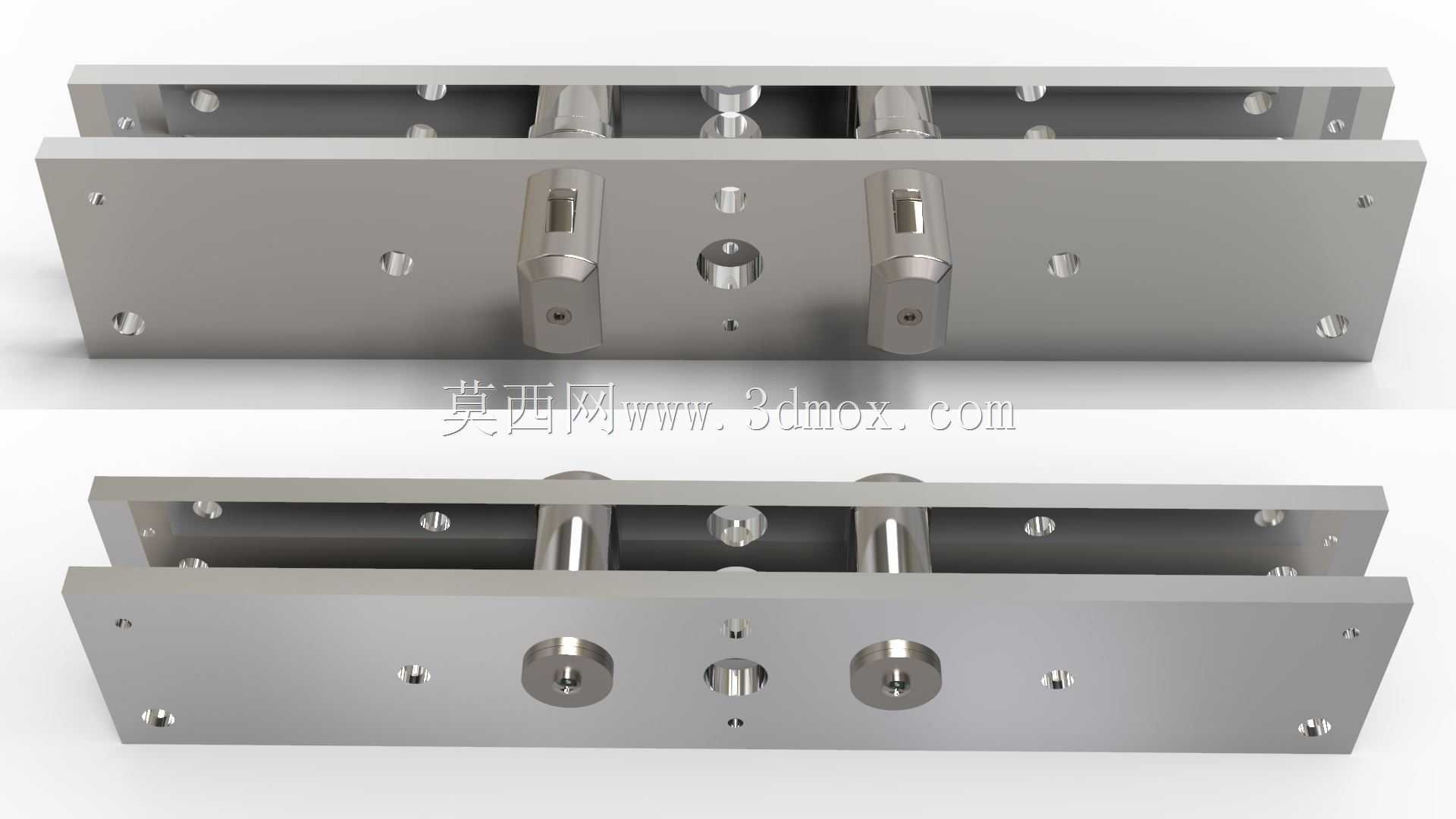

　　锁舌伸出后与锁座形成轴向约束，配合面预留的微小间隙保证长期有切削液、铁屑飞溅的工况下仍能顺畅动作。设计阶段先从安装边界倒推尺寸：基板长度覆盖两个联锁点位的中心距，厚度按普通车床振动工况下的抗弯需求选取，锁座与锁体的同轴度公差在建模时直接以基板正面为基准标注，避免装配后出现锁舌卡滞。外形上所有外露棱边均做钝化处理，柱体表面的台阶结构一方面用于轴向限位，另一方面为密封件、挡圈提供安装位，端部的小孔可接入位置发讯元件，把机械锁止状态反馈给机床控制回路。实际选型时，需先确认防护门开合行程对应的锁舌插入深度，再核对基板安装孔与床身现有T型槽、螺钉孔的重合度；若用于多刀位半自动车床，可将两套组件对称布置在防护门两侧，使关门后的压紧力均匀分布，

　　减少防护板长期受切削振动产生的变形。建模过程中各配合面均按实际装配关系拆分，锁座内腔的导向面、锁体的滑动段单独保留拔模与圆角特征，既方便后续出工程图时标注形位公差，也能直接用于干涉检查，验证门体在全开、全关两个极限位置时，周边管线、手轮与挂架不会和锁体发生运动碰撞。
