壁挂式翻页石英时钟结构造型设计

　　翻页式石英时钟属于民用计时器具中辨识度较高的一类机械显示产品，其核心特征在于采用翻牌式数字显示替代传统指针或液晶屏幕，通过分钟、小时两组翻页卡片的周期性翻转完成时间更新。该类时钟早期广泛应用于车站候车厅、工厂车间调度室、办公室公共区域、学校走廊以及商业店铺墙面，后续逐步延伸至家居装饰、复古风格空间陈设与工业风软装场景。相较于普通指针时钟，翻页钟的数字显示面积更大，远距离识读时无需分辨时针分针夹角，站在车间通道或开阔办公区十余米外即可快速读取当前时刻，对于需要频繁核对工时、安排班次、记录设备启停节点的生产场景具有较好的实用性。

　　从整机结构来看，这款壁挂翻页钟采用圆角矩形封闭外壳设计，外壳正面覆盖整块透明防护面板，既可以阻挡车间粉尘、油烟直接接触内部翻页卡片，也能避免日常擦拭墙面时碰歪翻牌组件。外壳主体做了适度的厚度收边，背部预留平整安装基面，适配墙面挂装固定，安装时只需在墙体预设挂点即可完成挂载，不需要额外搭建支撑支架。外壳底部设置两个小型调节旋钮，分别对应走时校准与手动翻页调试，调试人员无需拆开前面板即可完成时间对准，日常维护操作较为便捷。

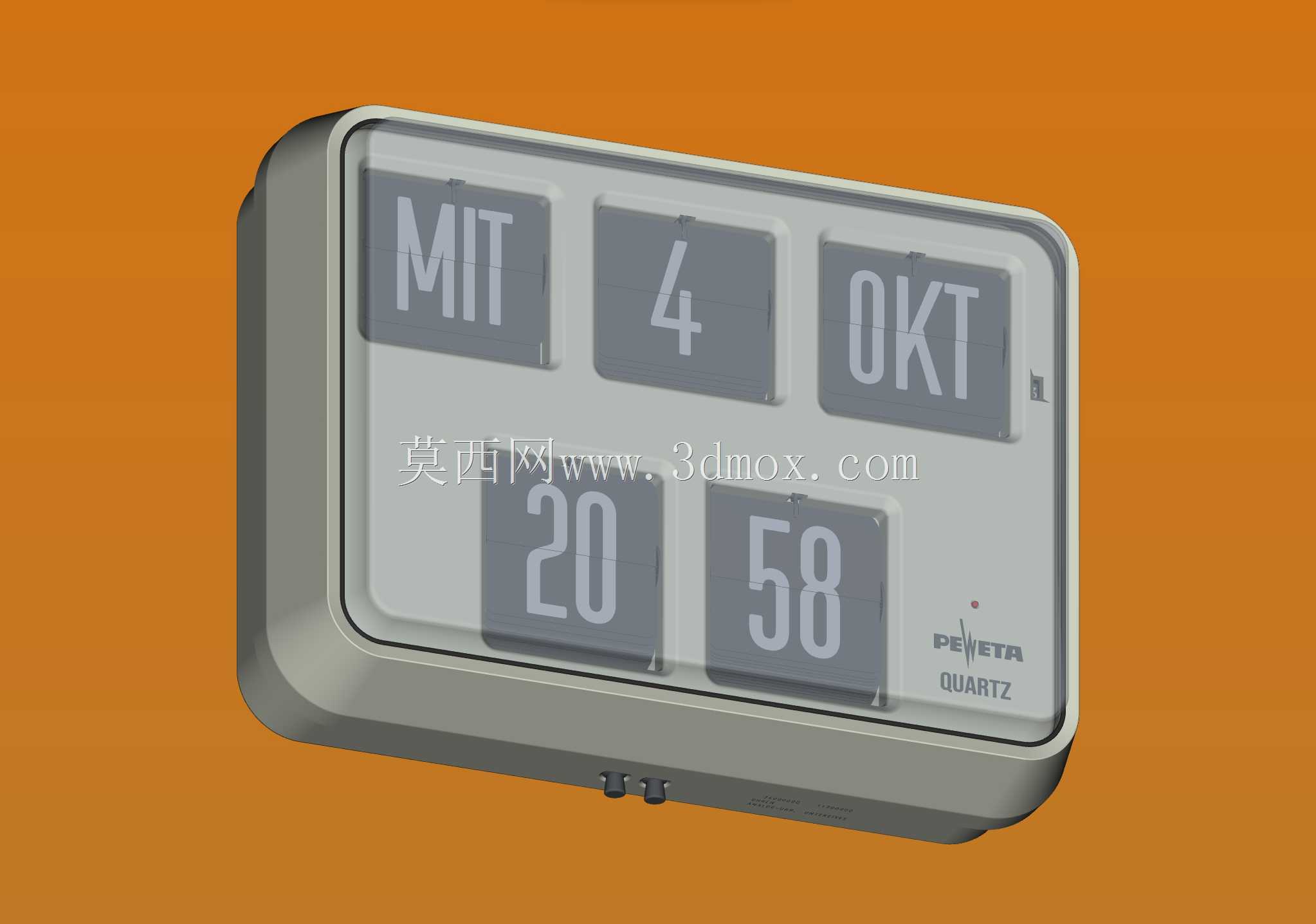

　　显示区域采用上下两行布局，上行左侧为星期显示位，中间与右侧为小时相关显示位，下行两个大尺寸翻牌分别对应小时十位个位与分钟十位个位，分钟卡片采用两位大号数字印制，数字笔画粗壮，配合浅灰卡片与深色字体的高对比度配色，在室内普通照明条件下识读清晰度较高。翻页卡片采用薄型硬质片材，卡片沿转轴有序叠放，每到分钟切换节点，驱动机构释放最前方卡片，卡片依靠自身重力绕转轴翻转落下，完成数字更新；小时位则在分钟走完六十格后触发一次翻转，星期位随日期周期同步切换。整套翻页动作依靠石英计时机芯输出低转速动力，经减速齿轮组分配给各组翻页转轴，机芯走时基准由石英晶振提供，走时精度稳定，日常使用仅需定期更换供电单元即可长期运行。

　　设计过程中需要重点控制几组核心配合关系：首先是翻页卡片的转轴同轴度，若各组卡片转轴平行度偏差过大，卡片翻转时容易出现卡滞、两张卡片连带脱落的问题，建模时需将转轴安装座与外壳内部的定位筋做一体化约束，保证左右支撑孔位同轴度控制在较小公差范围内；其次是卡片之间的间隙预留，间隙过小会因片材摩擦阻力过大导致翻转不到位，间隙过大则卡片堆叠后容易出现晃动错位，需结合片材厚度与堆叠总张数合理设定槽位宽度；第三是透明面板与翻页卡片表面的安全距离，要避免卡片翻转瞬间弹起触碰面板内表面，防止刮花面板或卡住卡片。

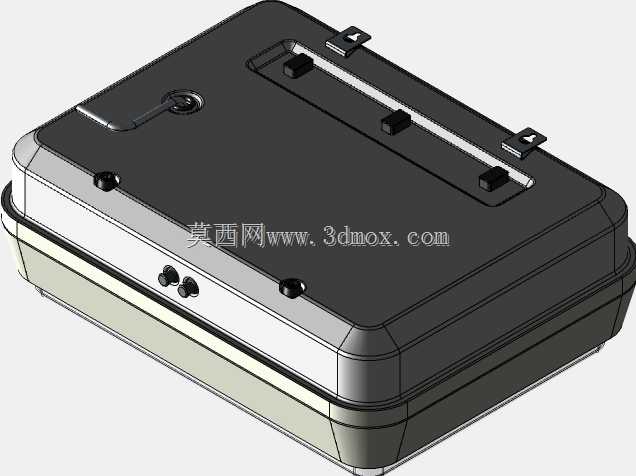

　　外壳的圆角处理并非单纯装饰需求，壁挂安装在人员通行频繁的车间或公共区域时，圆角可以降低人员磕碰时的接触伤害，同时也能减少外壳边角处的应力集中，降低塑料壳体成型后边角开裂的概率。外壳背部的挂装结构做了隐藏式设计，挂装完成后挂点不会外露，整体外观整洁，适配墙面平齐安装的使用需求。整机供电采用常规低压供电方案，机身内部走线沿外壳内侧筋位布置，将走线区域与翻页机构运动区域完全分隔，避免导线干涉卡片翻转运动。

　　在实际选型应用中，这类翻页钟既可以作为独立计时器具挂载在生产车间班组看板旁，配合生产排班记录使用，也可以多台同步布置在大型厂区不同楼层通道，为各区域人员提供统一时间参照；在商用空间中，其外露的机械翻页结构本身具备动态展示效果，卡片翻转时的轻响与动作可以成为空间装饰的一部分，兼顾计时功能与陈设属性。建模阶段需完整还原外壳曲面、透明面板、各组翻页卡片、底部调节旋钮、背部挂孔以及内部机芯支撑结构，保证各运动部件在装配状态下无干涉，翻转行程预留充足，为后续结构改版、外壳开模或3D打印手板制作提供完整的三维参照。
