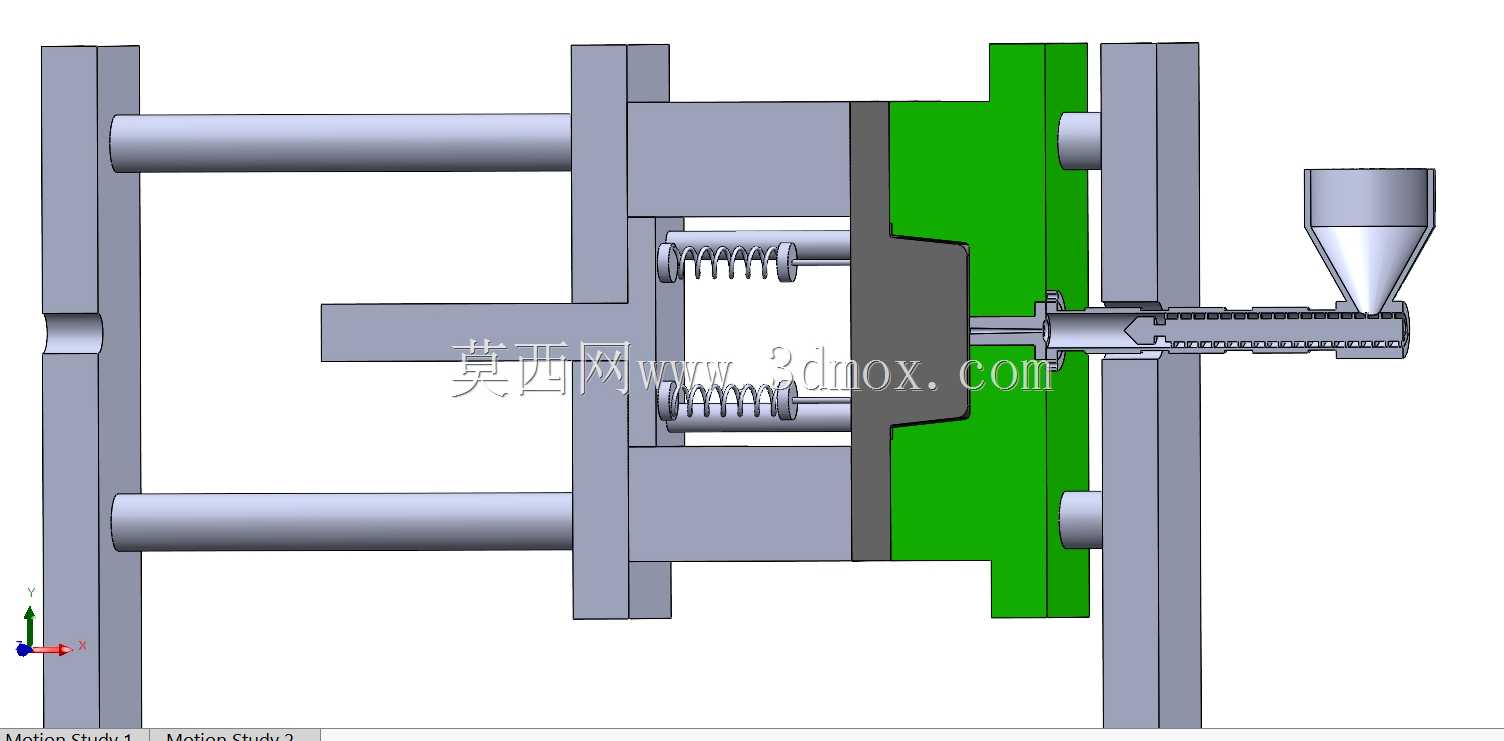

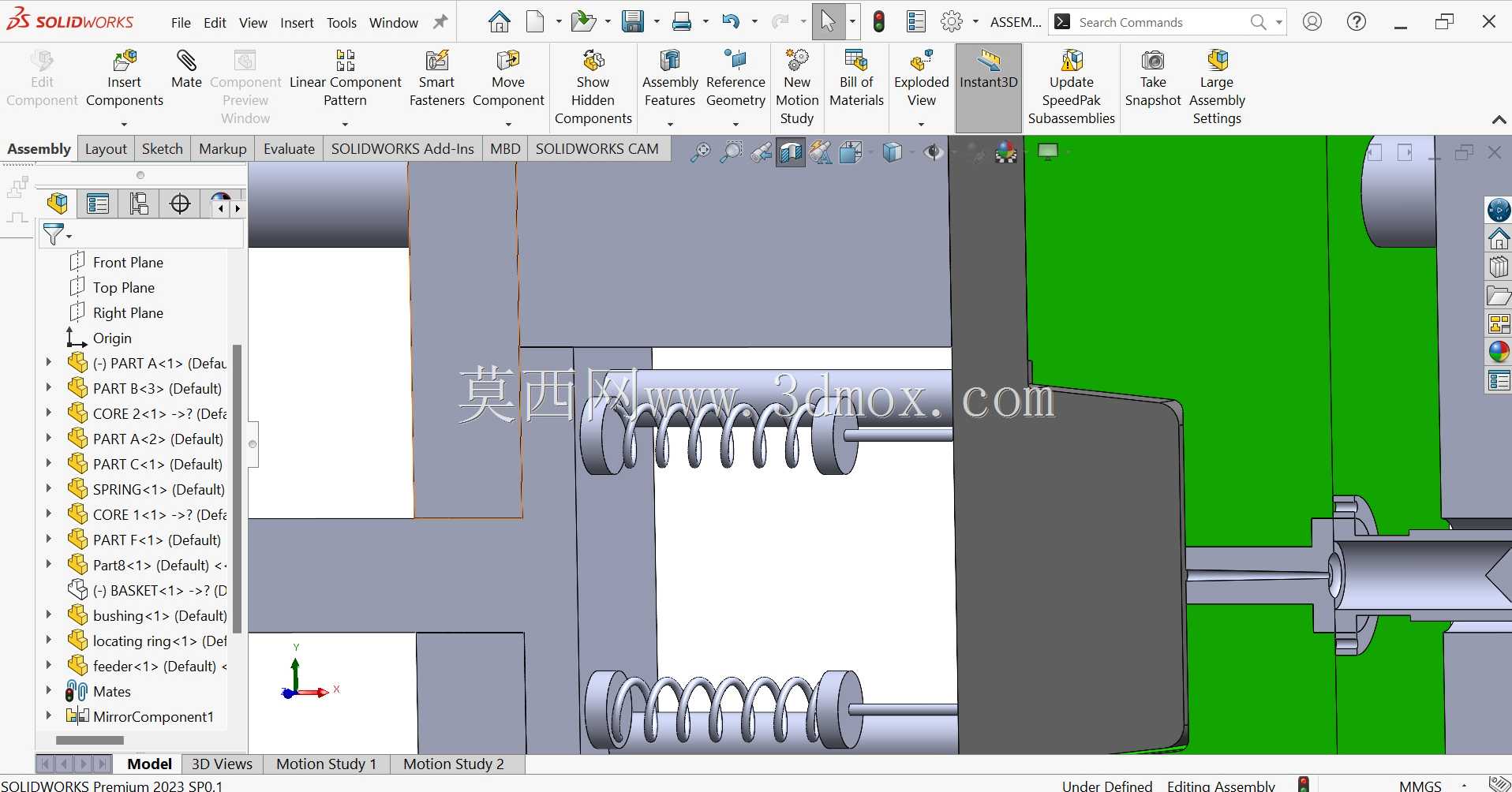

这套结构针对小批量试产、教学演示场景的卧式注塑设备做了简化设计,整体采用三板式合模框架布局,四根平行导柱作为动模移动的承载导向件,导柱两端分别固定在头板与尾板上,动模板通过导套与导柱配合实现直线往复动作,导柱的同轴度公差控制在0.02mm以内,避免合模过程中出现卡滞、偏磨问题。合模侧的弹簧回位结构布置在动模板与定模板之间,四根复位弹簧对称分布在导柱周边,开模状态下弹簧处于预压缩状态,合模时弹簧被进一步压缩储存弹力,开模时依靠弹簧弹力带动动模板快速复位,省去了独立的复位油缸配置,适合锁模力要求不高的小型塑件生产场景。注射单元采用卧式同轴布置,料筒从定模板中心位置穿入,前端喷嘴直接对接定模浇口套,料筒内部的螺杆结构兼顾塑化与注射动作,
料筒尾部连接料斗,颗粒原料从料斗进入料筒后,通过螺杆转动完成输送、熔融、混炼过程,注射时螺杆轴向推进将熔融塑料注入模腔。设计时特意省略了移动机构相关结构,核心目的是呈现注塑设备的核心功能逻辑,将合模、注射、塑化三个核心模块的装配关系、运动干涉情况做清晰展示,方便初学者理解注塑成型的基本原理。从安装边界来看,整体框架的宽度方向以四根导柱的外边缘为最大尺寸,长度方向从尾板外侧到料斗顶端为总长度,高度方向以料斗顶端为最高点,安装时需要预留动模板全开行程的操作空间,动模板的最大开模行程由导柱的有效长度决定,可适配厚度在100mm以内的小型模具。定模板上的模具安装面做了平整处理,预留了标准的模具安装螺孔位置,可直接装夹小型注塑模具,

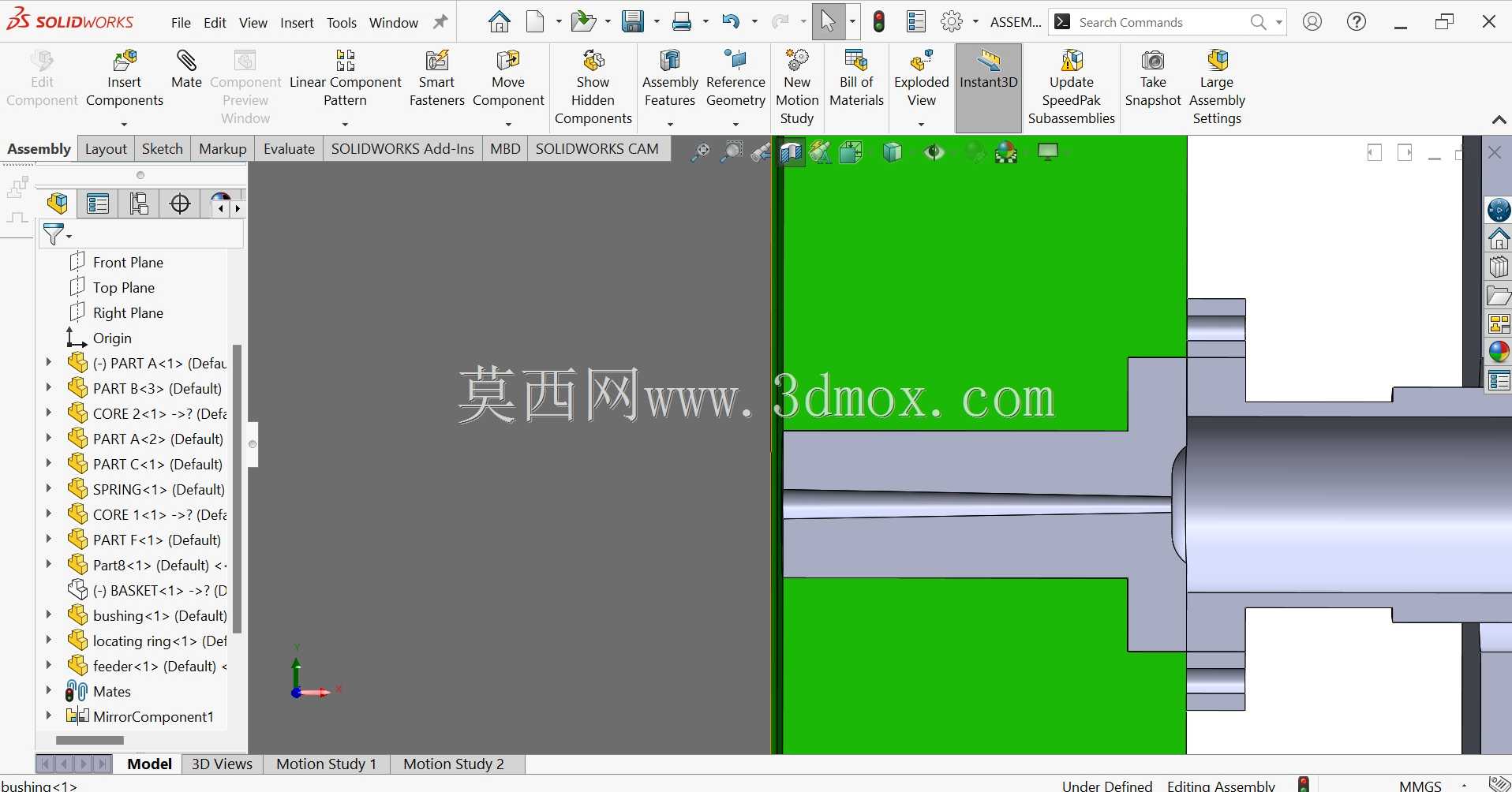

动模板上的顶出位置预留了顶杆过孔,后续拓展移动机构时可直接加装顶出油缸。料筒部分的加热段位置做了结构示意,实际生产中可在料筒外壁加装加热圈实现温度控制,喷嘴部分采用可拆卸式结构,方便根据不同模具的浇口形式更换适配喷嘴。导柱与模板的连接采用台肩固定方式,尾板处的导柱台肩嵌入模板沉孔内,保证连接刚性,头板处的导柱通过锁紧螺母固定,方便后期拆装维护。弹簧的选型根据预设的10吨锁模力做匹配,弹簧的压缩行程与动模板的开模行程做对应,避免弹簧出现并圈失效问题。整个结构的装配逻辑遵循从下到上、从固定端到活动端的顺序,先组装尾板与导柱,再套装动模板与复位弹簧,之后安装定模板并锁紧导柱螺母,最后从定模板中心穿入注射单元组件,对接料斗部分。
这套结构虽然没有配置移动驱动、液压控制、加热温控等外围系统,但核心的成型功能模块完整,可作为注塑机结构设计的基础框架,后续可根据实际生产需求加装液压锁模油缸、螺杆驱动电机、加热温控系统、冷却水路等组件,拓展为具备实际生产能力的小型注塑设备,也可作为教学用具用于讲解注塑成型的工艺过程、设备组成、运动原理,帮助结构设计新人快速建立注塑设备的整体认知,理解合模精度、注射同轴度、复位可靠性等核心设计要点对成型质量的影响。
