BT50锥度高速加工中心主轴结构设计

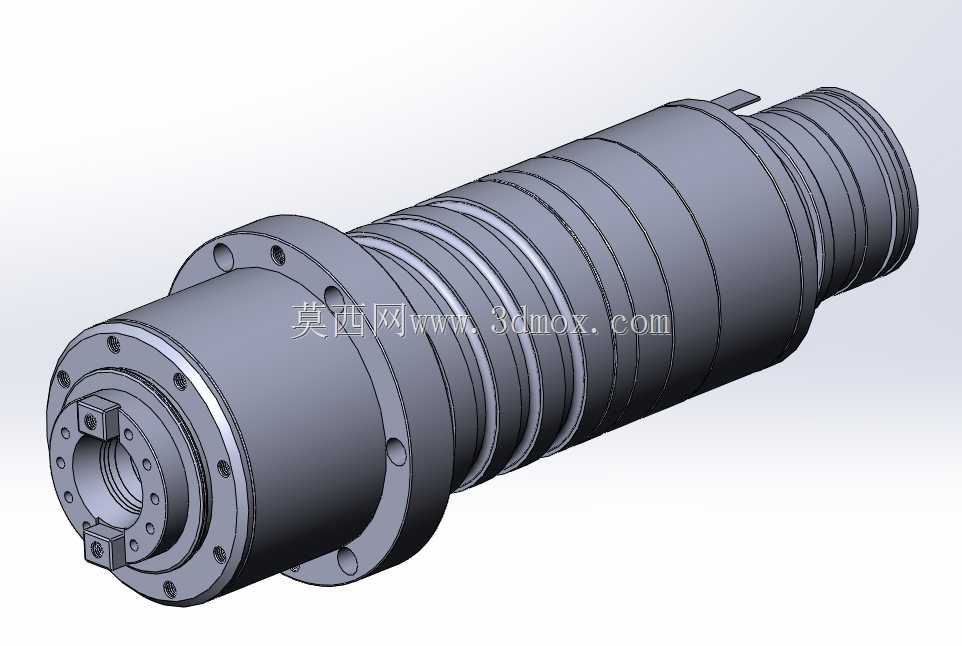

　　这款主轴单元是数控加工中心核心功能部件，主要适配立式、卧式铣削加工设备，承担刀具装夹、旋转切削扭矩传递的核心作用，在模具钢精加工、铝合金结构件高速铣削、箱体零件孔系加工等场景中，直接决定工件最终加工精度与表面质量。设计阶段优先考虑高转速下的动平衡表现，整体采用阶梯式轴身布局，最大外径控制在200mm，前端法兰预留均匀分布的螺栓安装孔，可直接与主轴箱安装端面配合定位，安装时需保证法兰端面与主轴箱贴合面的平面度误差不超过0.005mm，避免高速运转时出现偏摆震颤。前端采用BT50标准锥孔配合端面键结构，可适配对应规格的铣刀、镗刀、钻头等切削刀具，夹紧拉力设定为18KN，保证刀具在重切削工况下不会出现松脱退刀问题，

　　锥孔与刀柄的贴合面接触率需达到85%以上，才能保证刀具装夹的同轴度误差控制在0.002mm以内。轴承配置采用多组角接触球轴承背对背安装方式，润滑方式选用润滑脂润滑，省去了复杂的油气润滑管路布局，降低设备维护成本，同时可支持6000rpm与10000rpm两档额定转速工况，低速档可满足大切深、大进给的重切削需求，高速档可适配小进给量的精加工工序，兼顾粗加工的材料去除效率与精加工的表面质量要求。轴身预留多组环形槽结构，用于安装密封件、轴承隔套与锁紧螺母，各段轴颈的同轴度、圆柱度公差均按精密级主轴要求设计，加工时需采用外圆磨床一次装夹完成关键轴颈磨削，避免二次装夹带来的形位误差。后端设计有传动连接结构与拉刀机构安装空间，

　　可与皮带传动或者直联传动模块适配，拉刀机构采用碟形弹簧提供夹紧力，液压驱动松刀，动作响应速度快，换刀时间可控制在3秒以内。整体结构做了轻量化优化，在保证轴身刚性的前提下尽可能降低旋转部件重量，减少高速旋转时的离心力影响，出厂前需完成严格的动平衡校正，剩余不平衡量需控制在G0.4等级以内，避免高速运转时产生振动影响加工表面粗糙度，同时延长轴承使用寿命。日常使用中需定期检查前端密封件的磨损情况，避免切削液、切屑进入轴承腔造成轴承损坏，按照维护周期补充润滑脂，即可保证主轴长期稳定运行。
