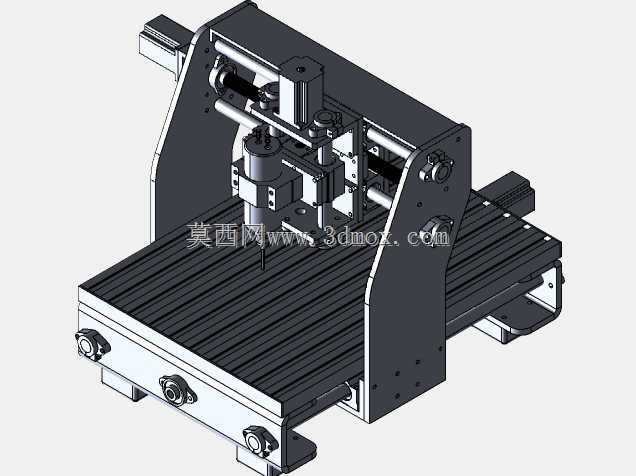

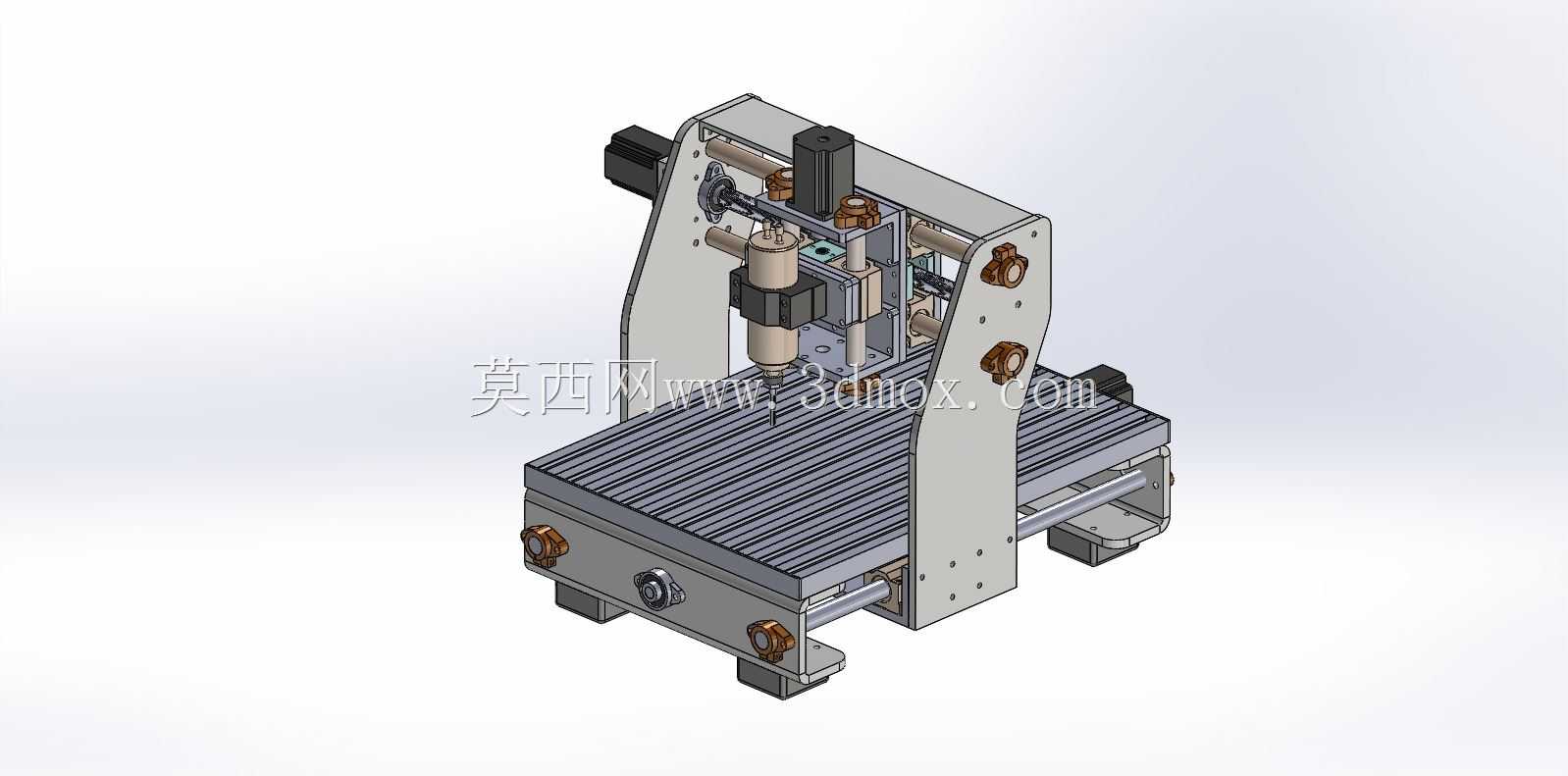

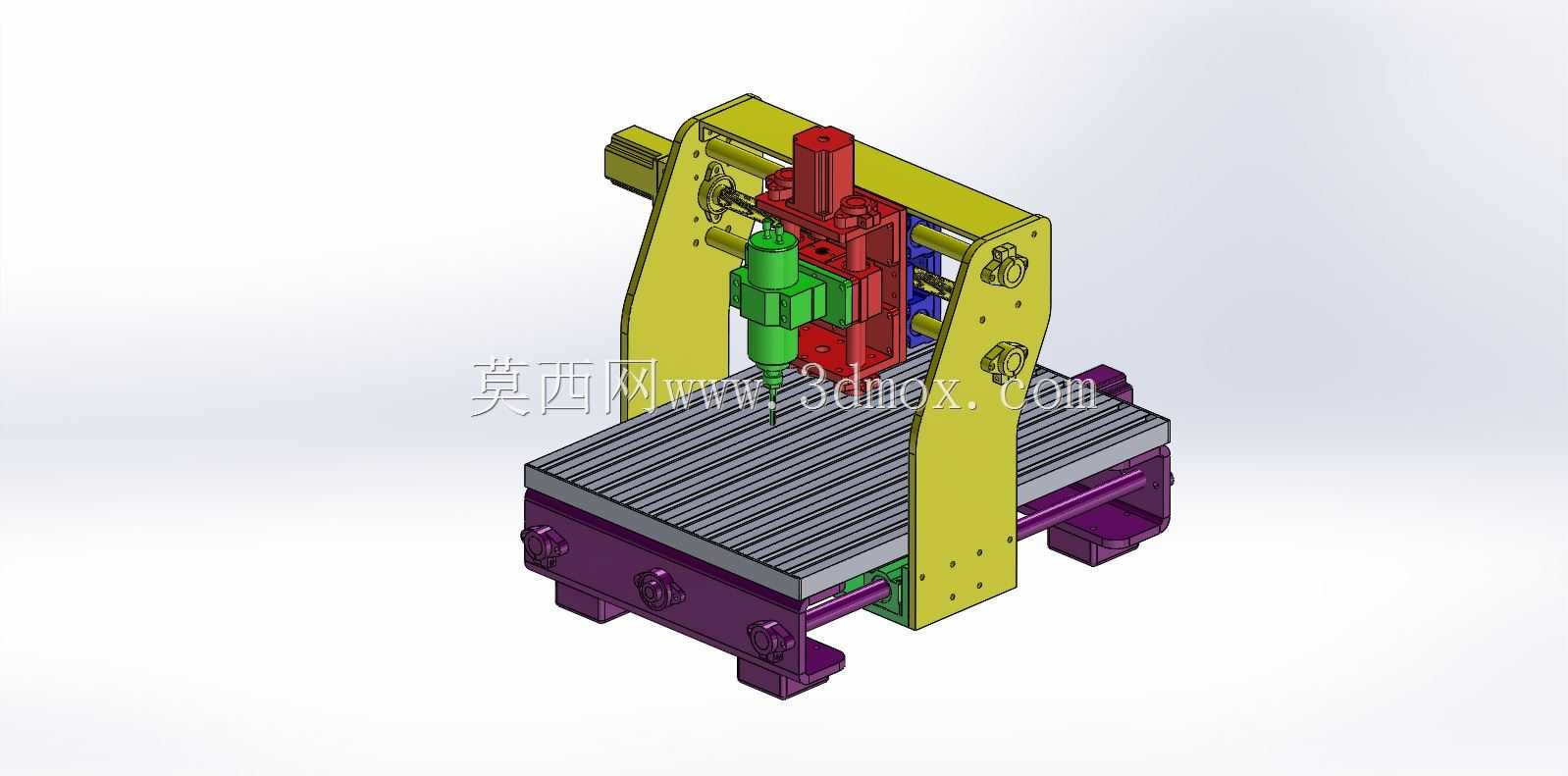

小型台式三轴数控铣床结构设计

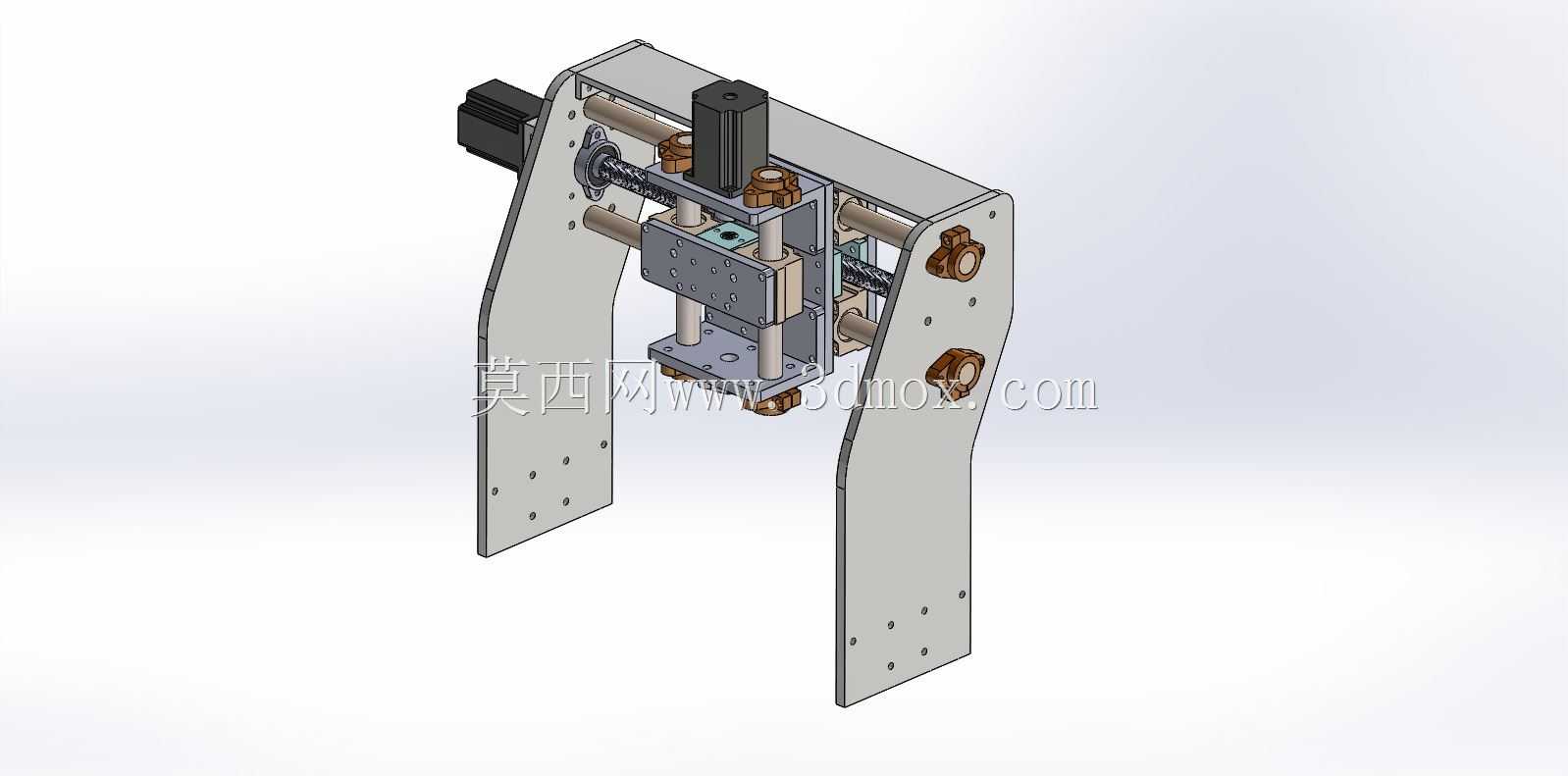

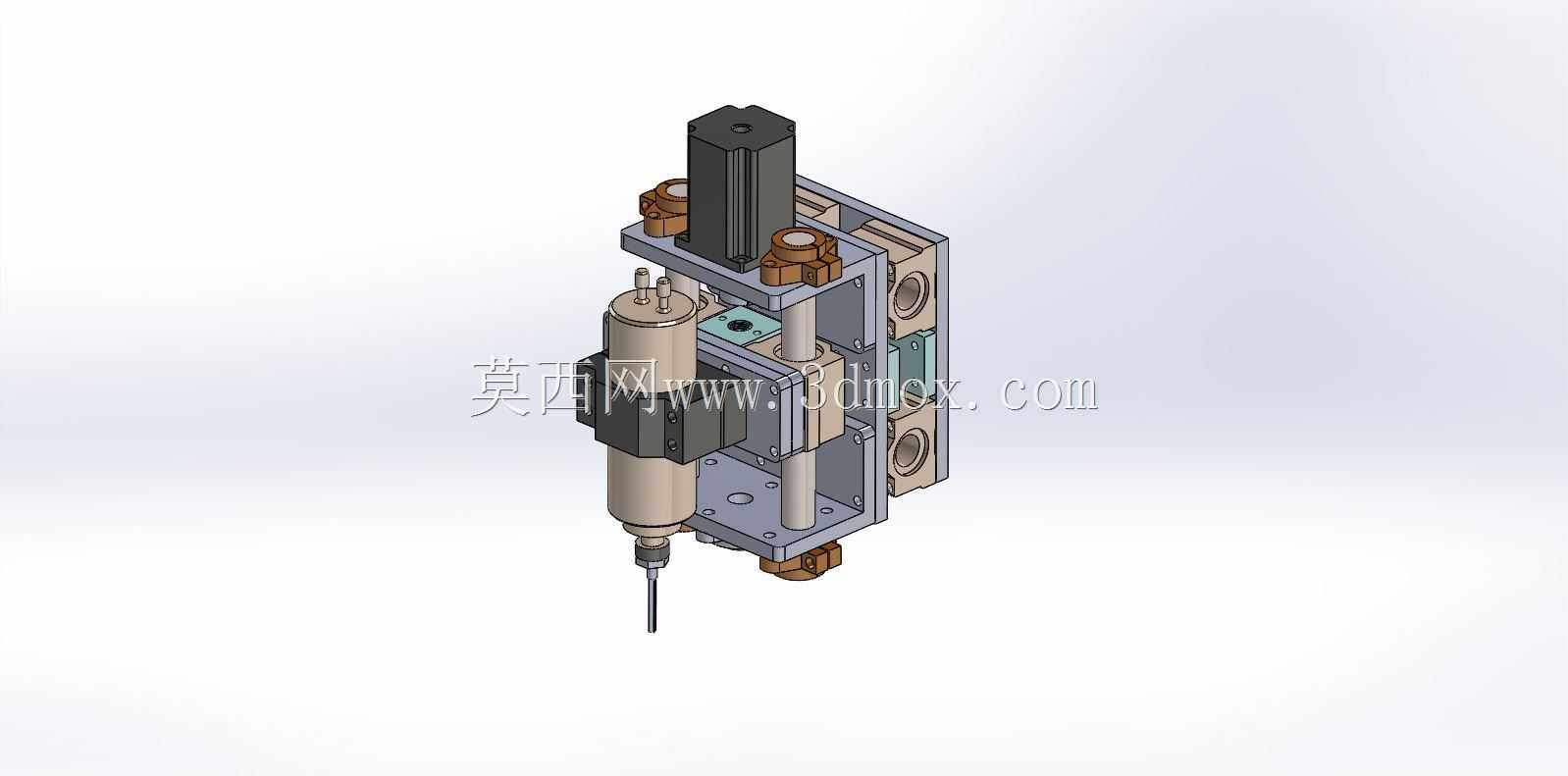

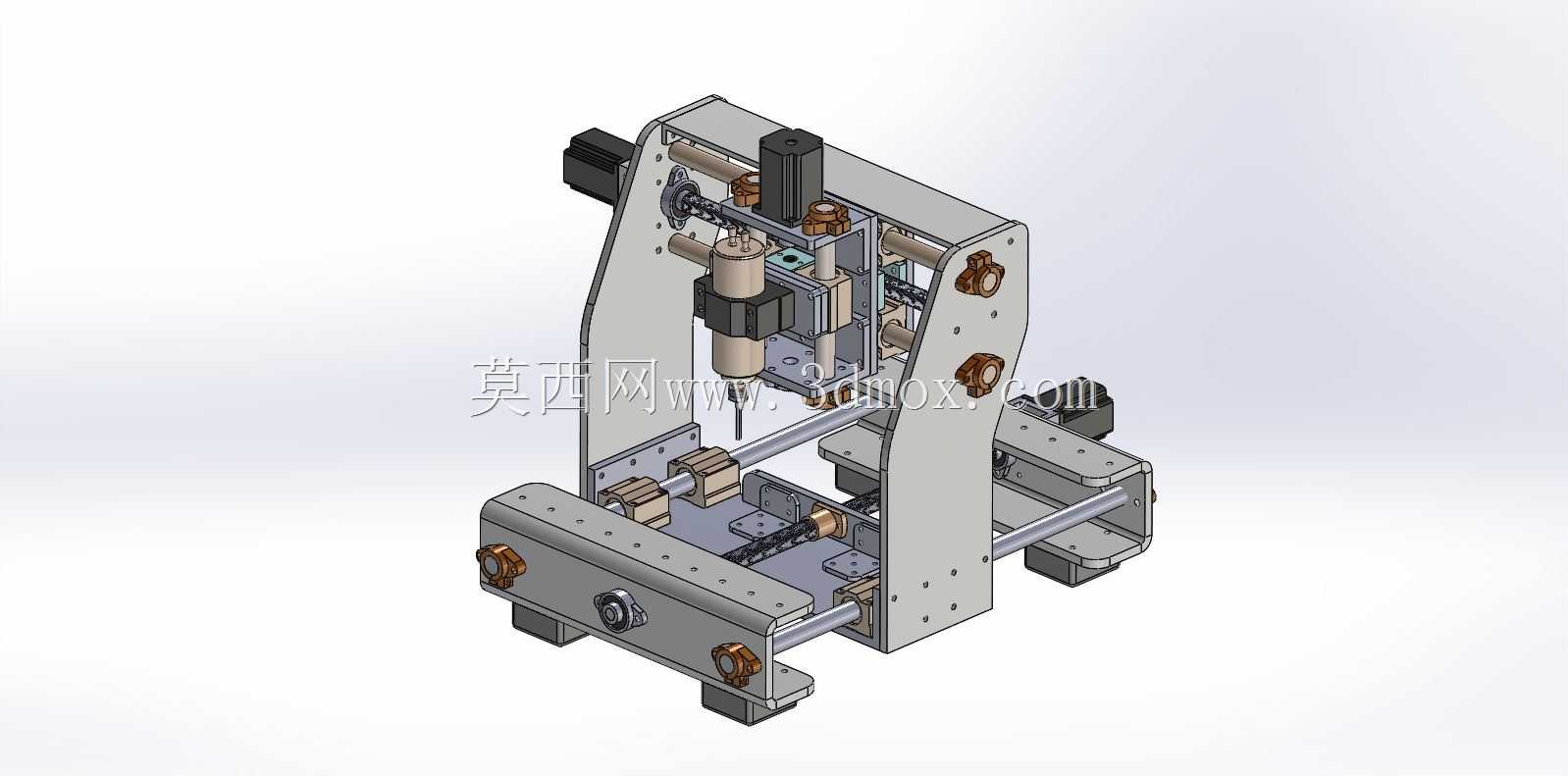

　　这款小型台式数控铣床的结构设计，核心面向小尺寸工件的精密铣削加工场景，在五金零件打样、小型模具型腔加工、教学实训、个人工坊非标零件制作等场景中适配性极强，区别于大型落地式铣床的大占地、高功耗特性，该设备可直接放置于标准工作台面使用，无需额外做地基预埋与承重加固，适配厂房零散工位、院校实训教室、小型创业工坊等空间有限的使用环境。从结构布局来看，设备采用龙门式双立柱支撑结构，Z轴主轴组件搭载于横梁的线性导轨上，X轴负责工作台的前后进给，Y轴负责横梁组件的左右进给，三轴均采用滚珠丝杠搭配步进驱动的传动方案，既保证了进给过程的反向间隙控制精度，也兼顾了小型设备的成本控制需求，主轴采用高速风冷电主轴，可适配不同柄径的铣刀、钻头等切削刀具，

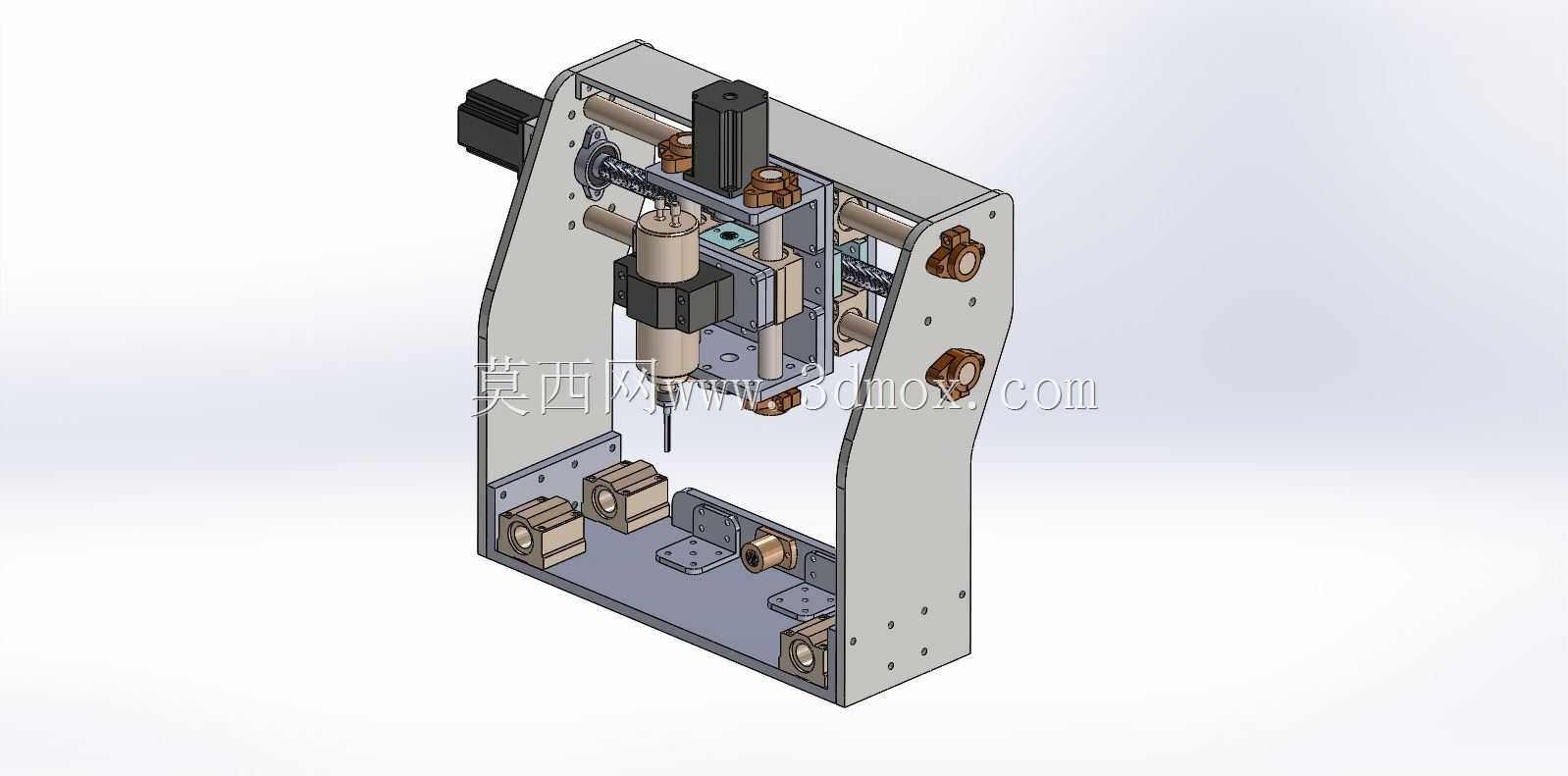

　　完成平面铣削、沟槽加工、钻孔、复杂曲面精加工等多类加工工序。设计过程中优先考虑了安装边界与操作便利性，设备整体外轮廓尺寸控制在可单人移位的范围内，底部设置可调式支撑脚，可在不平整的工作台面上快速调平，避免机身倾斜影响加工精度；两侧立柱采用加厚钢板折弯后焊接成型，经过时效处理消除焊接内应力，长期运行不易出现结构形变，工作台面采用标准T型槽设计，可搭配通用夹具、组合夹具快速装夹不同外形的工件，无需定制专用夹持工装。在功能特性设计上，设备的三轴行程匹配小型工件的常规加工尺寸范围，既不会因行程冗余造成结构浪费，也不会因行程不足限制加工场景，主轴的转速范围覆盖从低速重切削到高速精加工的常用区间，可加工铝件、铜件、工程塑料、软金属等多种材质，

　　针对小型加工场景中常见的小批量、多品种加工需求，设备的开放式结构方便操作人员随时观察切削状态，调整加工参数，日常维护时可直接接触到导轨、丝杠等传动部件，方便定期加注润滑脂、清理切削碎屑，降低长期使用的维护成本。从结构建模的细节来看，所有连接部位的紧固件选型、导轨安装基准面的加工余量预留、电机安装座的同轴度调整空间、拖链的走线布局都做了完整还原，可直接作为同类小型台式加工设备的结构设计参考，也可用于数控实训教学中的设备结构拆解演示，帮助从业者理解小型数控铣床的传动逻辑、结构受力分布与安装调试要点。
