这套圆轴分度装置属于加工中心与数控铣床配套使用的第四轴回转单元,核心作用是在一次装夹状态下完成工件绕水平轴线的多角度回转定位,把原本需要多次翻面、重新找正的工序压缩到单次装夹内完成,在箱体类、盘套类、异形多面体零件的批量加工中应用十分普遍。车间里常见的使用场景,是把该单元横置固定在立式加工中心工作台上,前端三爪自定心卡盘夹持轴类或盘类坯料,尾端由箱体内部的传动机构驱动卡盘主轴按设定角度回转,配合立铣刀完成圆周均布孔系、凸轮槽、螺旋油槽、多面体棱面、径向键槽等特征的铣削与钻削加工;在没有配备全功能数控转台的普通设备上,这类机械分度单元也能通过预设分度盘完成等分分度,替代人工划线找正,大幅降低多面加工的累计定位误差。

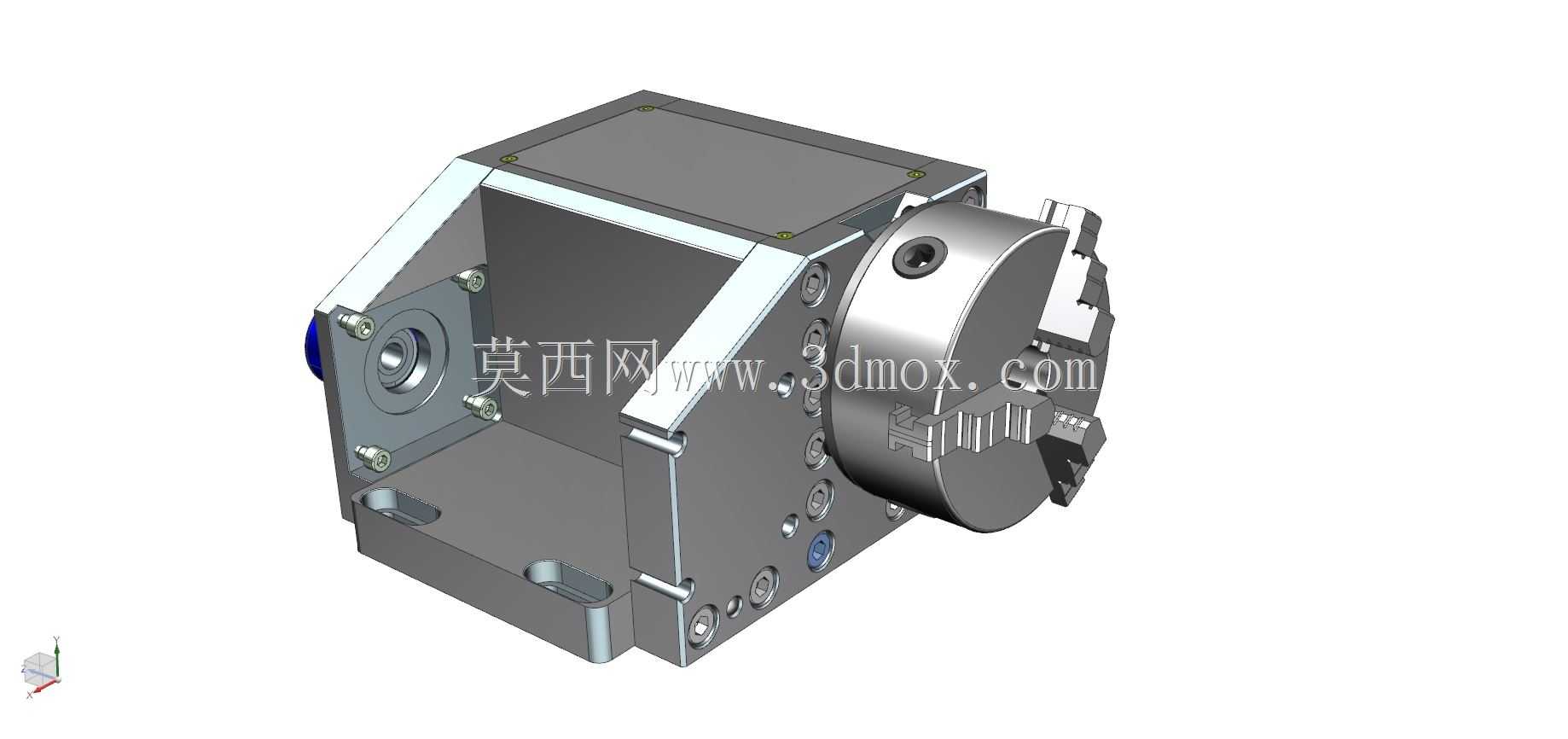

从结构布局来看,整套装置分为承载箱体、回转主轴、前端装夹卡盘、侧部锁紧与调节组件几个部分。主体箱体采用整体式铸造后铣削成型的思路设计,底部预留两条平行的安装定位槽与沉头固定孔,安装时可直接通过T型槽螺栓压紧在机床工作台面上,箱体底面与工作台接触区域做了大面积精加工平面,保证安装后主轴轴线与工作台X向进给方向的平行度;箱体两侧的斜向加强筋并非装饰结构,而是在卡盘承受较大铣削径向切削力时,抑制主轴悬臂端的颤振,实际选型核算时,箱体侧壁厚度、加强筋的拔模斜度都要结合最大夹持工件重量、切削扭矩做刚度校核,避免重载铣削时箱体开口处出现弹性张开。前端伸出的回转主轴端部采用标准法兰连接面,配套的三爪卡盘通过止口与主轴法兰定心,周向用内六角螺栓锁紧,卡盘的卡爪可根据坯料直径范围更换正爪或反爪,夹持覆盖范围从细小轴料到较大直径盘件都能适配;主轴与箱体之间配置成对角接触轴承组,既承受回转时的径向切削力,也承担卡盘和工件自重带来的轴向载荷,轴承端盖上设置的调节螺钉可用来调整轴承预紧量,长期使用出现间隙后无需拆解整个箱体即可完成预紧补偿。

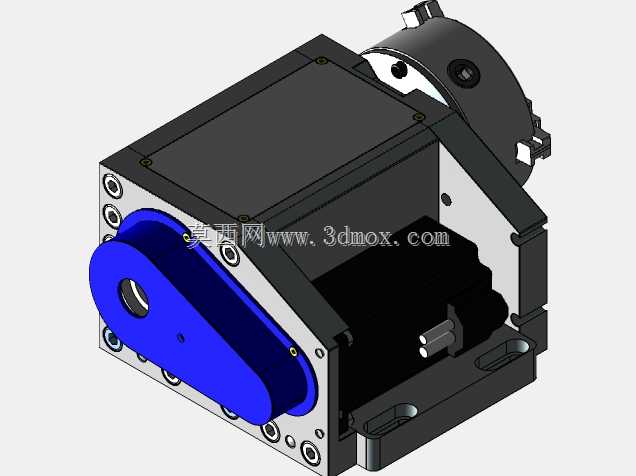

箱体侧立面密集布置的油嘴、定位销孔与锁紧螺钉,分别对应润滑维护、分度定位和主轴锁紧三个功能:分度到位后,锁紧机构会把主轴与箱体刚性锁死,让铣削过程中的切削扭矩直接由箱体承载,而不是全部作用在传动蜗杆副上,保护内部传动件不受冲击载荷损伤;顶部的盖板通过四周螺栓密封,拆开后即可接触到内部的蜗轮蜗杆传动副,日常补加润滑脂、检查蜗轮齿面磨损都从这个开口操作。外形安装边界方面,整套单元的长度方向从箱体后端面到卡盘最前端要预留足够的工作台行程,布置时卡盘前方需留出工件装夹后超出卡爪的长度空间,箱体后侧要预留尾端伸出轴或驱动电机的连接位置,高度方向上主轴中心高是选型时最关键的参数,它决定了夹持工件后最外圆到工作台面的距离,必须和机床Z向行程、刀具长度匹配,避免工件回转时与工作台面或刀具夹头发生干涉;宽度方向箱体两侧的调节手柄和油嘴位置也要留出操作空间,不能和机床防护罩、冷却管路贴死。设计建模时,卡盘的活动卡爪行程、各爪的同步移动轨迹都要在装配里做运动干涉检查,箱体上所有安装孔的位置度、主轴法兰与卡盘止口的配合公差都要在工程图中标注清楚,才能保证实际装配后分度回转平稳、锁紧刚性充足,满足车间连续批量加工的精度保持要求。
