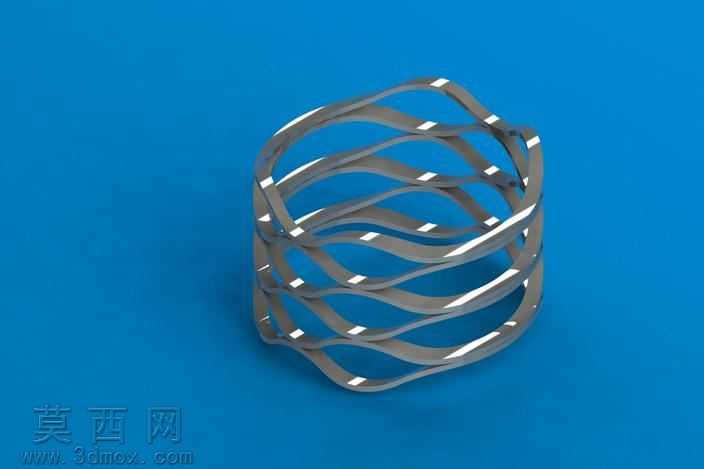

多层波形弹簧精密三维结构设计

本波形弹簧三维模型采用SolidWorks软件进行全参数化建模设计，建模过程中严格遵循波形弹簧的实际生产工艺参数，对每一层波浪形簧圈的波峰波谷位置、曲率半径、层间叠放间隙进行精准约束，确保模型尺寸与实物加工标准完全匹配。建模初始阶段先绘制单片波形簧片的平面轮廓草图，通过样条曲线精准拟合波浪形的起伏轮廓，对波峰与波谷的过渡圆角做平滑处理，避免应力集中的结构缺陷，随后通过薄壁特征拉伸生成单片簧片的实体结构，再通过圆周阵列与轴向等距阵列命令，按照实际产品的叠放层数完成多层簧圈的排布，同时对每一层簧片的周向角度做错位调整，保证相邻簧圈的波峰与波谷相互贴合，还原波形弹簧实际装配时的接触状态。材质设置环节选用弹簧钢作为基础材质，在渲染模块中调整金属材质的粗糙度、反光度与环境光遮蔽参数，还原弹簧钢经热处理后的银灰色金属质感，对簧片边缘的高光反射做精细化调整，让模型呈现出真实金属零件的视觉效果。结构设计上充分考虑波形弹簧的功能特性，相较于普通圆柱螺旋弹簧，该多层波形弹簧在相同轴向载荷下占用的安装空间更小，建模时特意保留了层间的微小活动间隙，能够直观展示弹簧受轴向压力时的形变空间，可直接用于后续的装配干涉检查与有限元力学仿真。设计过程中对簧片的厚度、波浪数量、整体内外径参数做了参数化关联，使用者可直接通过修改参数快速生成不同规格的波形弹簧模型，大幅提升同类零件的设计效率，模型整体结构完整无破面，所有特征均可编辑，能够直接导出至各类工程软件用于生产图纸的生成与装配模拟。
