工业用集成式双轴承安装座组件

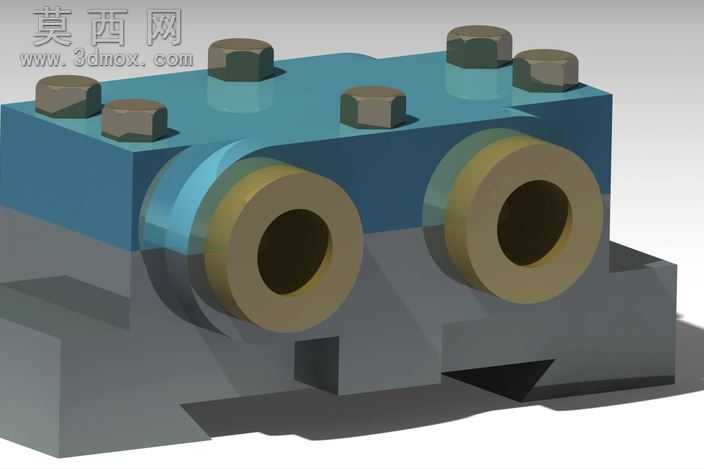

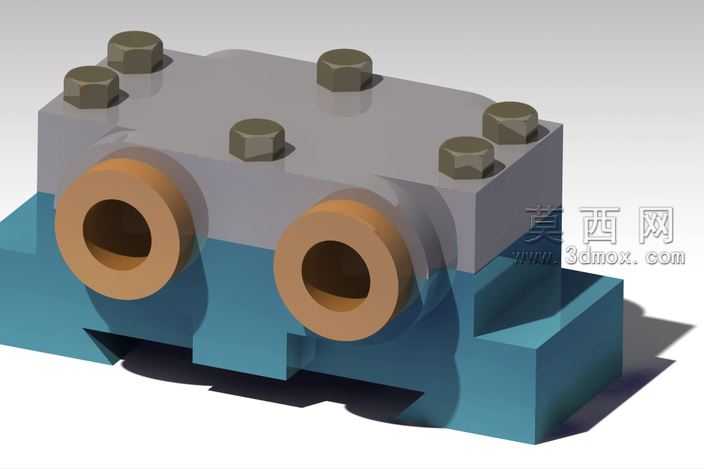

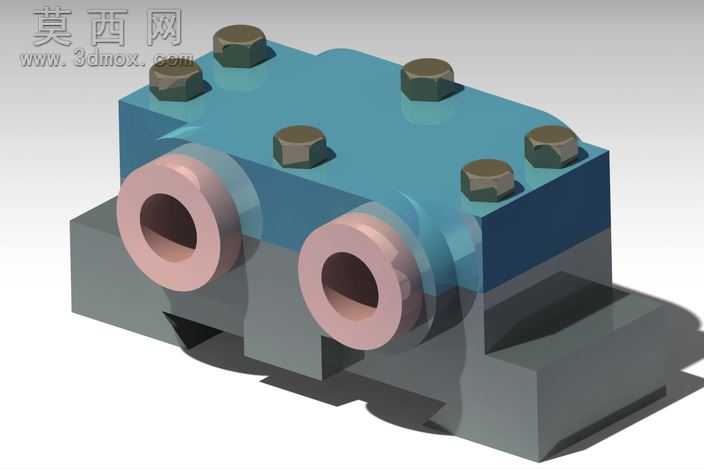

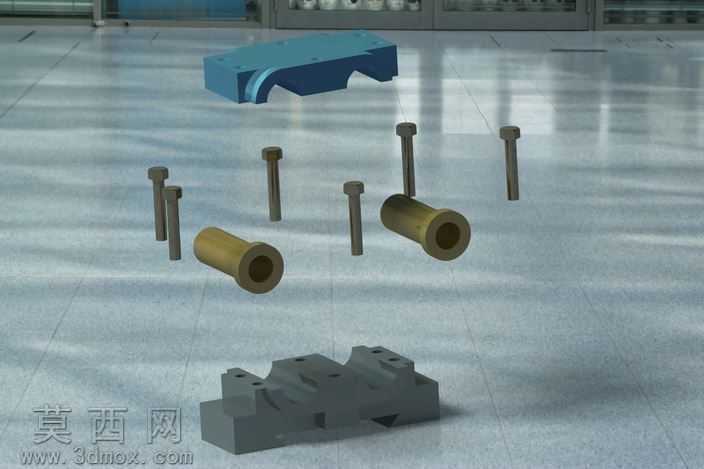

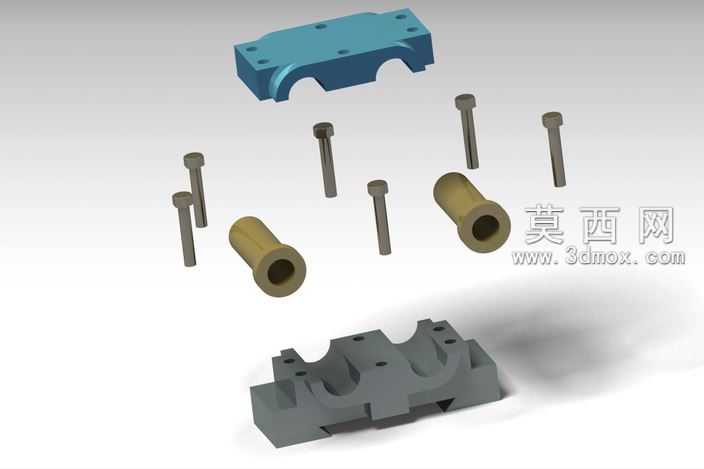

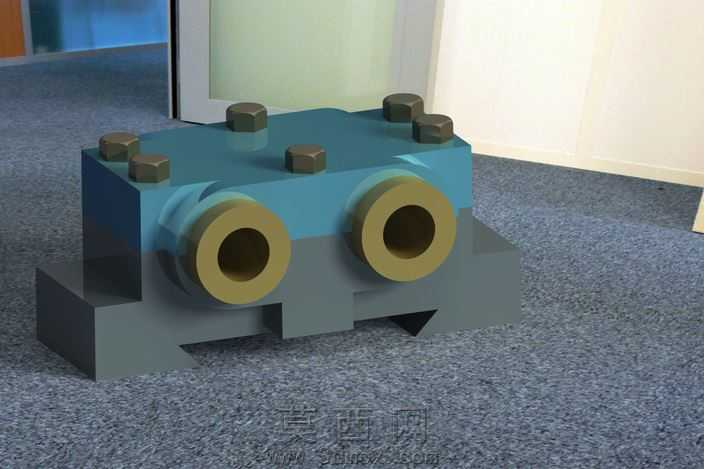

本模型为集成式双轴承安装座组件，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循机械装配设计规范，对各零件的配合公差、安装定位逻辑做了完整还原。模型主体分为基座、轴承安装腔体、上压盖、紧固螺栓四个核心部分，建模时先以基准平面对齐双轴承的同轴度要求，绘制基座的底部安装定位结构，预留出设备安装的让位槽与定位基准面，保证组件安装后可与配套设备精准贴合。轴承安装腔体采用一体化铣削成型的结构设计，两个平行的轴承安装孔做了同轴度约束建模，孔壁预留轴承外圈的过盈配合余量，孔端设置轴肩定位结构，确保轴承装入后轴向位置精准无窜动。上压盖与基座采用止口配合结构建模，配合面做了贴合公差约束，六颗内六角紧固螺栓沿压盖周向均匀分布，建模时还原了螺栓的螺纹特征、螺栓头的内六角驱动结构，以及压盖上对应的沉头安装孔位，保证螺栓锁紧后压盖可均匀压紧轴承外圈，避免轴承工作时出现外圈转动的问题。材质渲染阶段，基座与压盖采用灰铸铁材质表现，还原铸铁件哑光深灰的金属质感，表面做细微的铸造纹理处理，还原真实铸件的表面状态；轴承外圈采用锡青铜材质渲染，呈现出铜合金特有的暖金色金属光泽，表面做轻微的机加工纹理，体现轴承外圈的精加工精度；紧固螺栓采用发黑处理的碳钢材质，表面呈现哑光黑的金属质感，与铸铁基座形成清晰的视觉区分。整体渲染采用室内工业场景环境光，搭配柔和的漫反射光影，清晰展现各零件的结构层次与装配关系，没有过度夸张的光影效果，完全服务于结构展示需求。设计思路上，该组件将两个轴承的安装结构集成在同一基座上，相比分体式轴承座大幅提升了两轴承的同轴度精度，减少了安装时的调整工作量，同时一体化的基座结构拥有更好的刚性，可承受更大的径向与轴向复合载荷，适用于对传动同轴度要求较高的双支撑传动轴结构，建模过程中对所有装配干涉位置做了检查，确保各零件装配后无干涉，可直接用于装配模拟、工程出图参考以及3D打印样件验证。
