球面滚子轴承配套组件结构设计

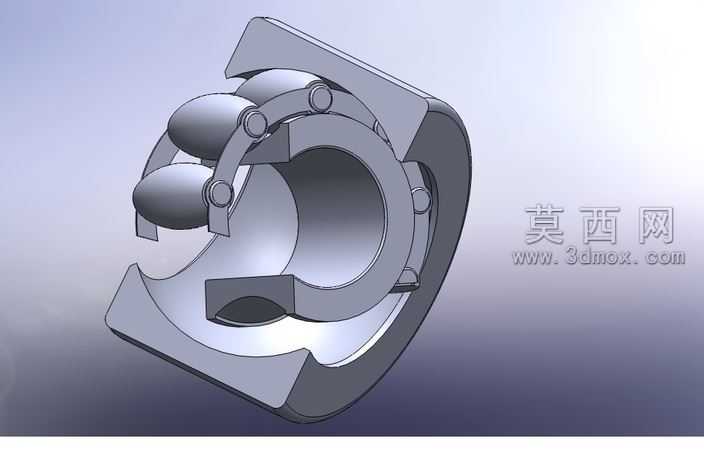

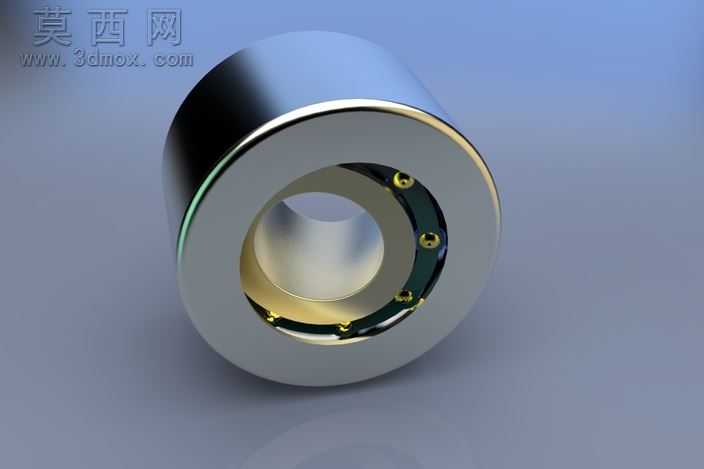

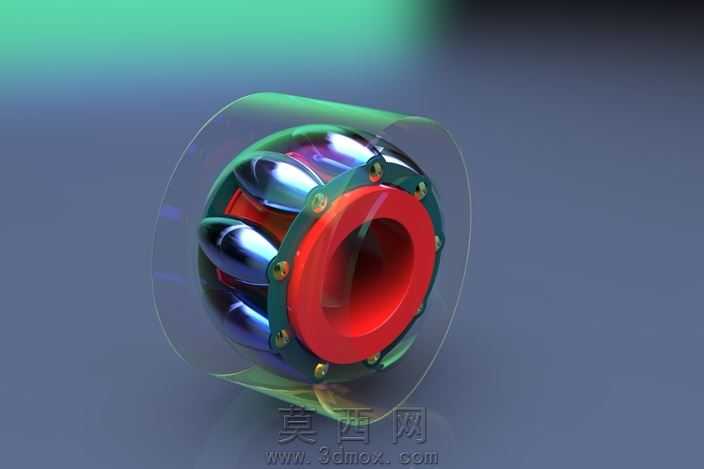

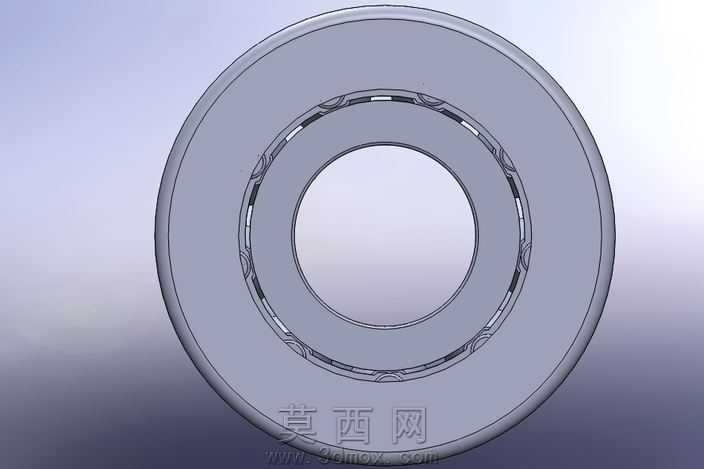

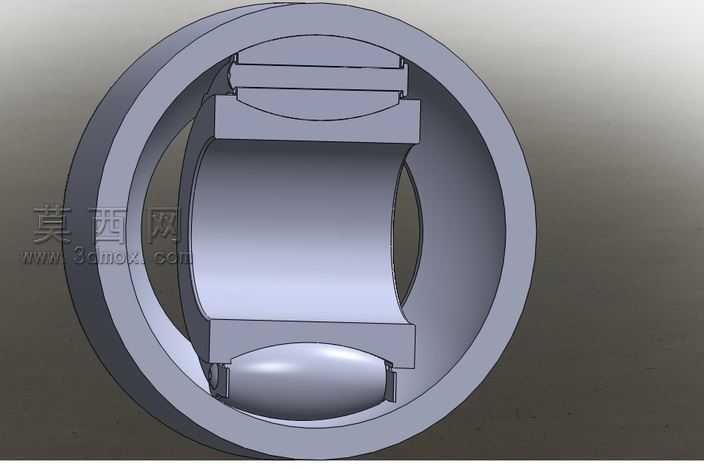

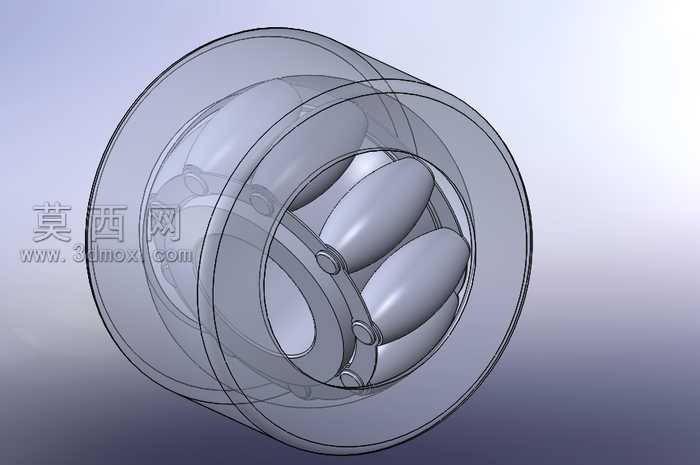

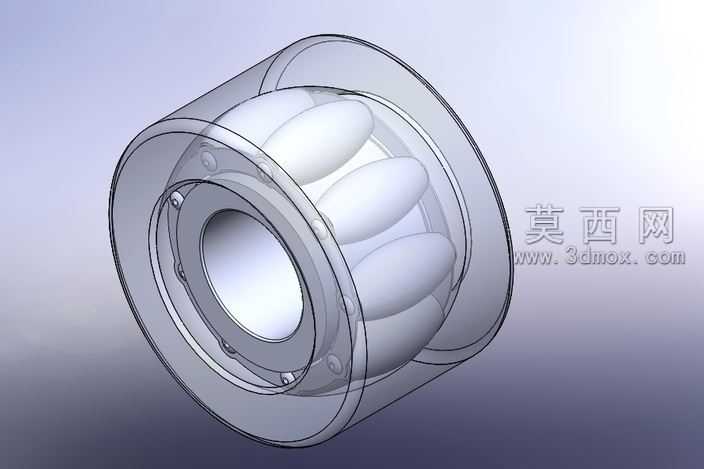

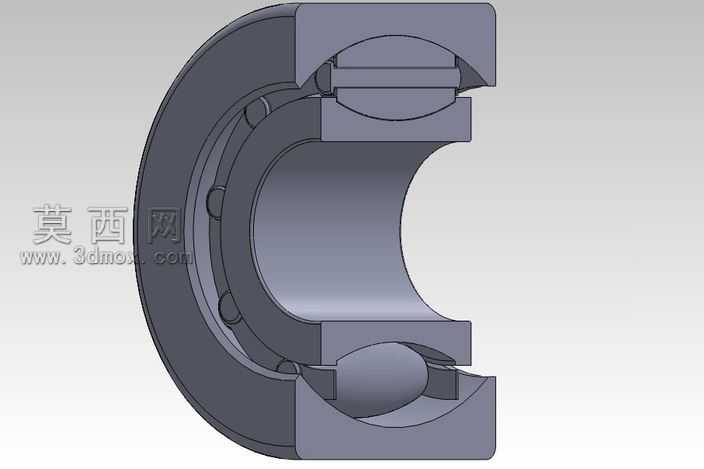

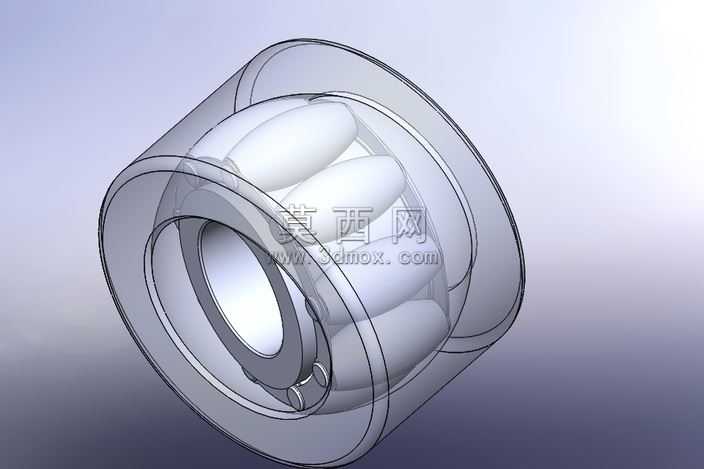

本作品为球面滚子轴承配套组件的三维建模设计成果，建模阶段采用参数化特征构建逻辑，先以旋转凸台命令生成轴承外圈的基础回转基体，精准控制外圈的外圆柱面直径、内滚道球面曲率以及两端倒角尺寸，保证外圈的回转同轴度公差符合机械设计规范。针对内部保持架结构，采用环形阵列特征完成兜孔与定位铆钉孔的均匀排布，每一处兜孔的轮廓都匹配球面滚子的外球面弧度，确保滚子装入后可实现灵活的调心转动，避免运转过程中出现卡滞、偏磨的问题。内圈部分同样通过旋转特征生成带锥度的内孔与适配的内滚道，滚道表面的曲率参数与外圈滚道、滚子球面形成共轭接触关系，可同时承受径向载荷与双向轴向载荷，适配存在安装对中误差、轴挠度变形的传动工况。材质与渲染阶段，为轴承外圈、内圈以及滚子部件赋予高铬轴承钢材质，调整金属材质的反射率、粗糙度参数，还原淬硬轴承钢表面细腻的金属光泽与轻微的磨砂质感；保持架部分赋予黄铜合金材质，通过调整材质的漫反射颜色与金属度参数，区分黄铜与轴承钢的视觉差异，铆钉部件采用不锈钢材质，突出小零件的亮面金属质感；场景中添加柔和的环境光与定向补光，弱化模型表面的生硬阴影，让轴承组件的内外层结构、装配层次清晰呈现，直观展示各零件的装配关系与位置配合。设计思路上，该组件聚焦球面滚子轴承的配套适配需求，简化了非关键的工艺倒角、微小圆角等细节，保留核心的滚道配合、滚子排布、保持架定位等关键结构，既保证模型的结构准确性，也控制了整体文件体量，方便用于机械原理教学、传动结构方案展示、设备装配模拟等场景，模型的各零件间保留了合理的装配间隙，可直观演示轴承的调心转动过程，清晰展现球面滚子轴承可补偿轴系对中误差的结构特性。
