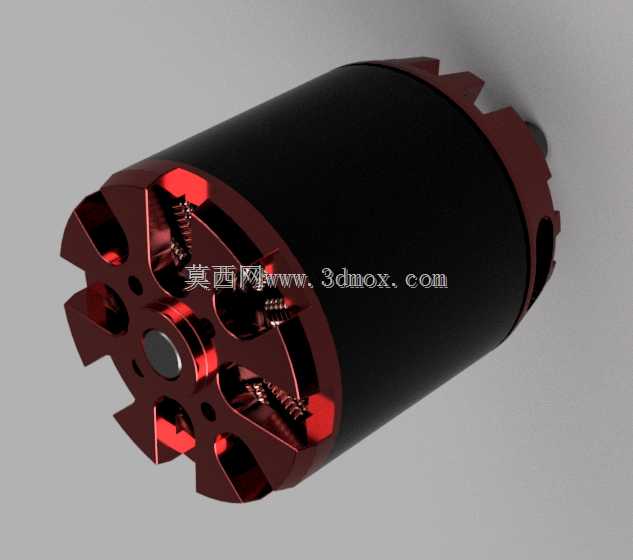

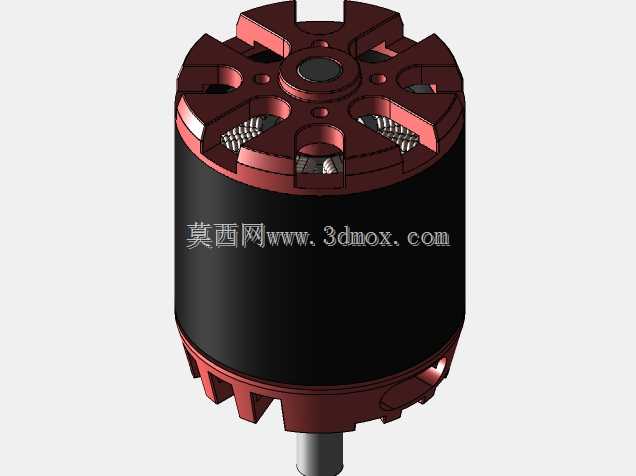

高性价比5065外转子无刷动力电机结构

　　这款5065规格的外转子无刷电机，是小型动力设备领域应用极广的核心驱动部件，常见于中型航模固定翼、多旋翼无人机、小型电动滑板、桌面级数控雕刻机进给轴、智能代步设备等对功率密度有较高要求的场景。从结构设计来看，采用外转子布局的核心思路是在有限的径向尺寸内最大化扭矩输出能力，转子外壳直接集成散热鳍片结构，运转时随转子同步旋转形成自吹风效应，无需额外加装散热风扇即可满足持续工况下的热交换需求，有效降低整机的结构复杂度与重量占比。定子部分采用多槽集中绕组设计，绕组端部高度控制在极低水平，既减少了铜损占比，也压缩了电机的轴向安装空间，适配对安装长度有严格限制的紧凑设备舱布局。输出轴采用标准直径的中空高强度钢轴，既减轻了转子自身的转动惯量，

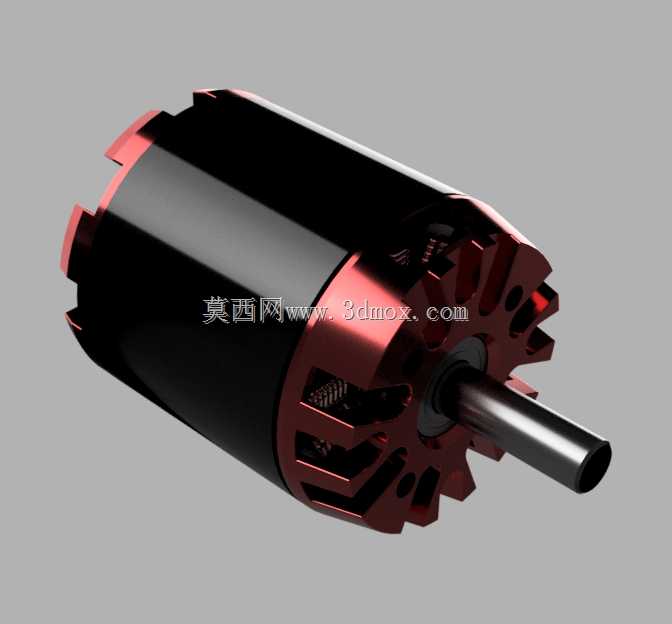

　　提升动态响应速度，也可根据不同安装场景穿设固定销或走线，适配多种快拆式安装座的连接需求。转子外壳采用高强度铝合金一体车削成型，端部的镂空结构一方面是为绕组端部提供散热风道，另一方面也可作为动平衡校正的加工位，出厂前可通过铣削镂空边缘的方式完成高精度动平衡调校，降低高转速运转下的振动幅值。安装端盖采用定位止口设计，与设备安装座配合时可保证同轴度公差控制在0.02mm以内，避免因安装偏心导致的轴承偏磨、输出轴跳动等问题。从安装边界来看，电机主体外径为65mm，定子铁芯叠厚50mm，不含输出轴的主体长度可适配多数小型动力舱的安装空间，端盖上预留的四个均布安装孔位符合通用无刷电机的安装孔距标准，可直接替换同规格的其他型号产品，

　　无需重新设计安装支架。在实际选型应用中，这类电机的KV值通常覆盖中低转速区间，搭配对应规格的电子调速器可输出稳定的持续扭矩，满足设备在启动、负载波动工况下的动力输出需求，绕组采用耐高温漆包线绕制，可承受短时间的过载电流，适配设备急加速、堵转瞬间的电流冲击。轴承部分采用双侧深沟球轴承支撑结构，可同时承受径向与一定的轴向载荷，适配带螺旋桨、同步轮等存在轴向力的负载场景，轴承端设置有防尘密封圈，可阻挡户外使用场景下的粉尘、水汽进入轴承内部，延长维护周期。整体结构没有冗余的设计部件，所有结构特征都围绕提升功率密度、降低安装难度、优化散热效率三个核心目标展开，是小型动力设备驱动方案中性价比极高的选型方向。
