集成驱动插件式步进电机结构设计

项目分类:电动机 发布时间:2024-01-09 ID:720071
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计
  • 集成驱动插件式步进电机结构设计

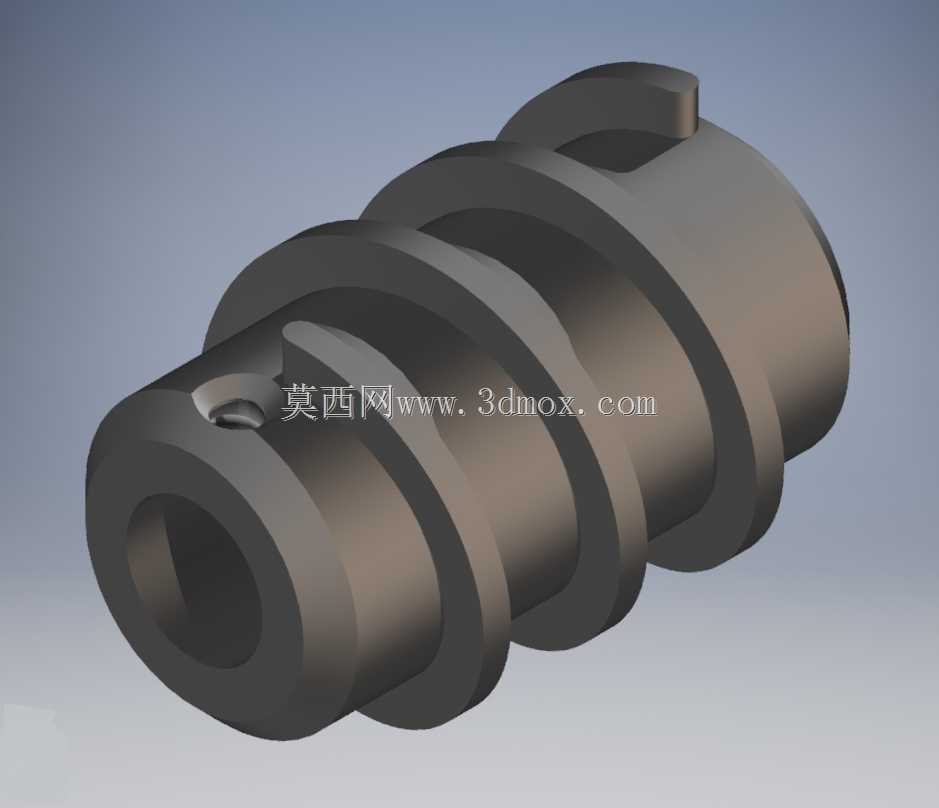

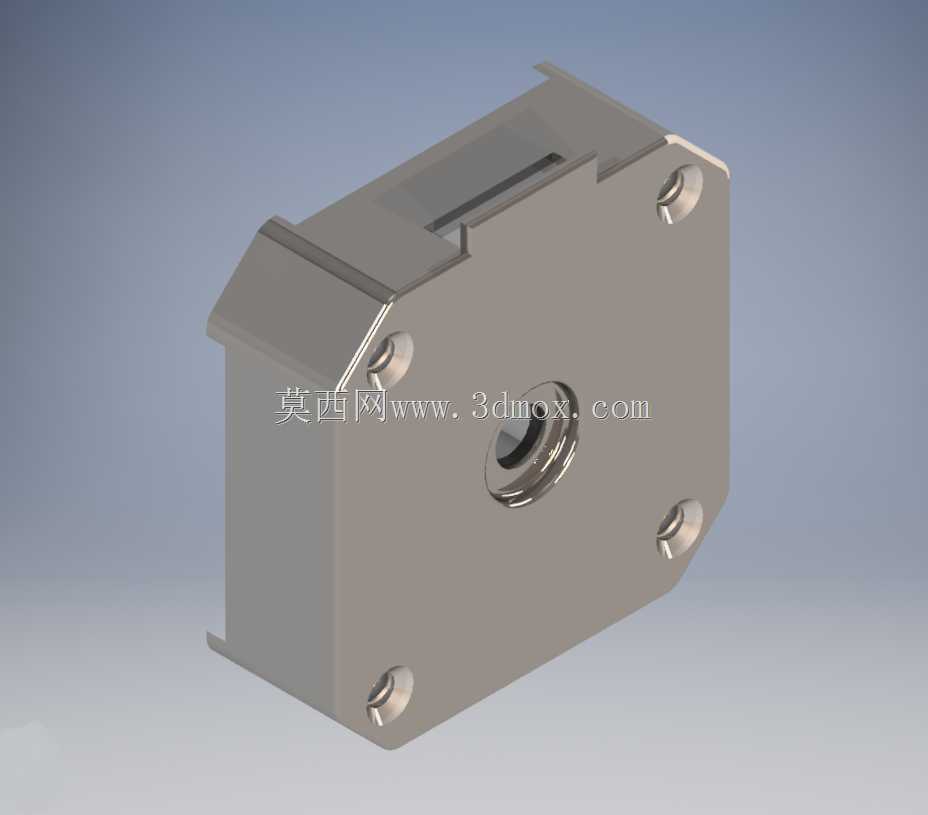

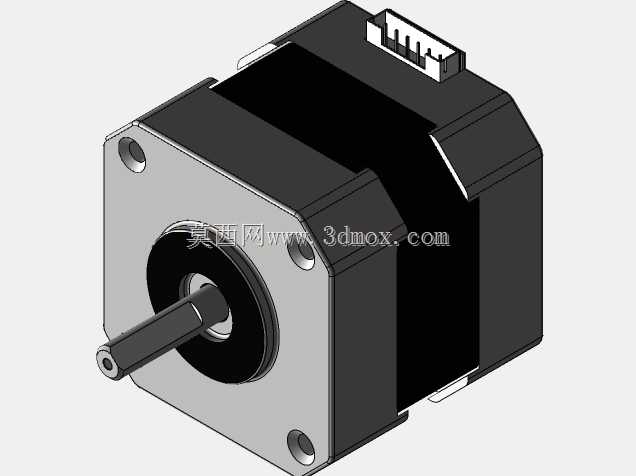

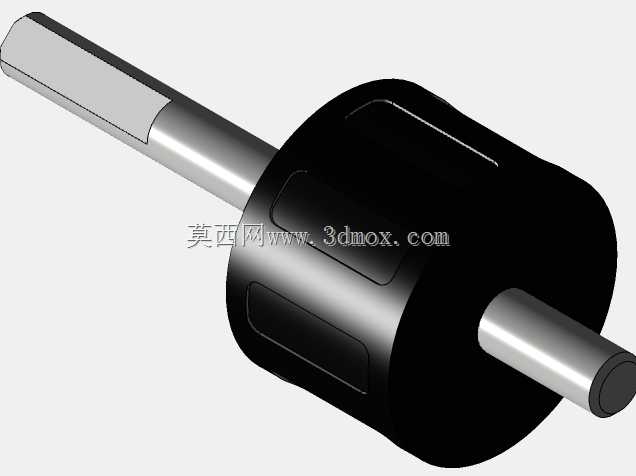

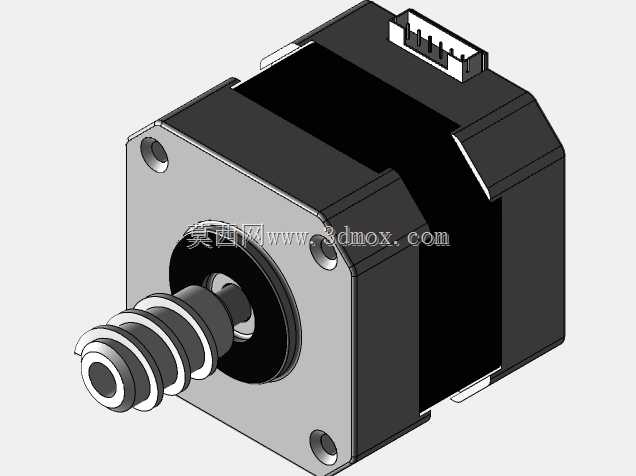

  在小型自动化设备、桌面级数控装置、3D打印运动模组以及小型精密输送工位的选型与结构设计中,集成驱动组件的步进电机一直是结构工程师优化安装空间的核心选型方向。常规步进电机与驱动器分体布置的方案,需要额外预留驱动器安装位,还要布设电机与驱动器之间的多组连接线,不仅会挤占设备内部的走线空间,在多轴联动的设备中,繁杂的连接线还容易和运动部件产生干涉,长期运行下线缆弯折磨损带来的接触不良问题,也会提升设备的后期维护成本。这款集成驱动插件的步进电机,正是针对这类工程痛点完成的结构整合设计。从结构布局来看,设计阶段将驱动插接组件直接整合在电机本体的尾端壳体上,省去了分体式驱动器的独立安装支架需求,对外仅需预留电源与控制信号的接插口,

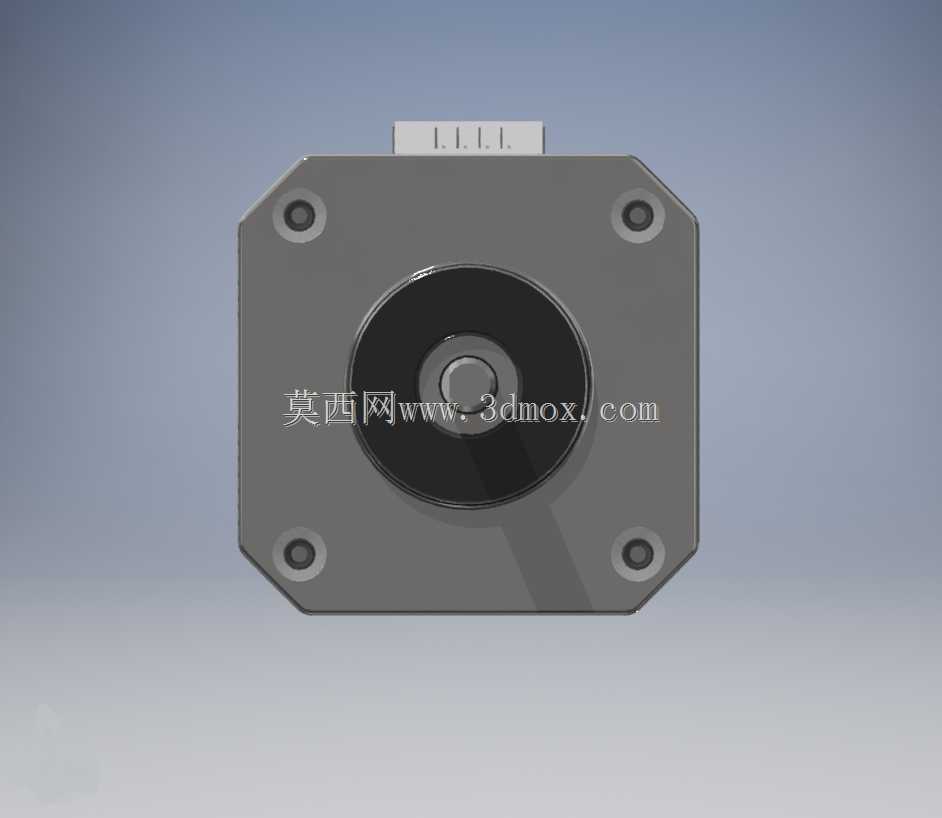

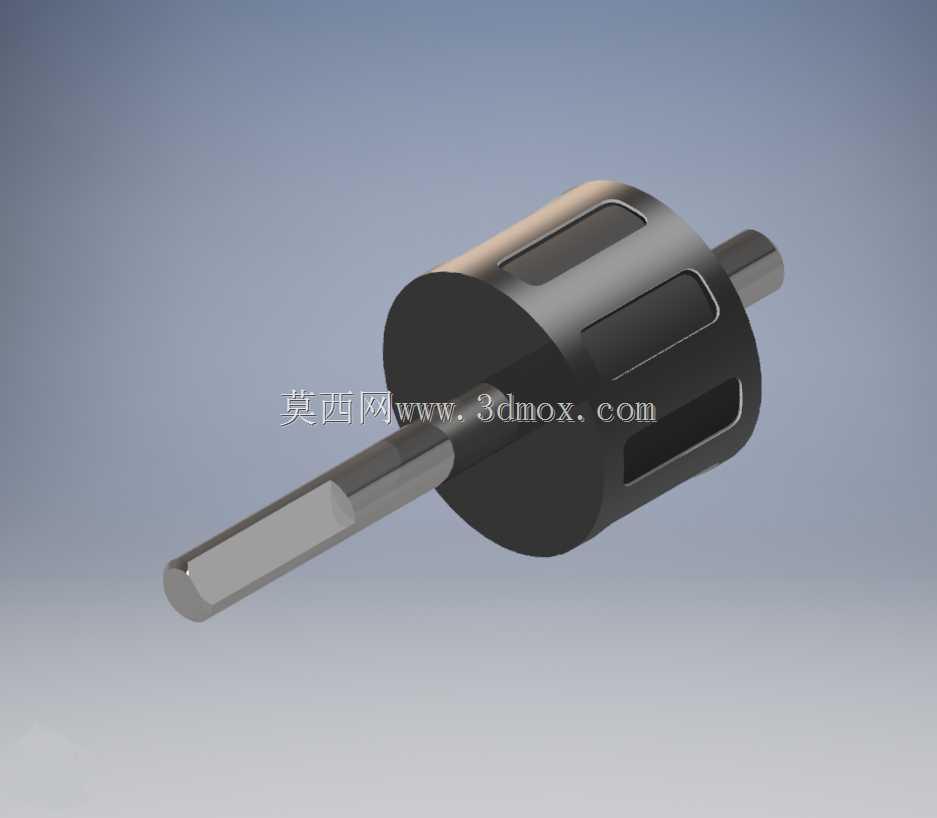

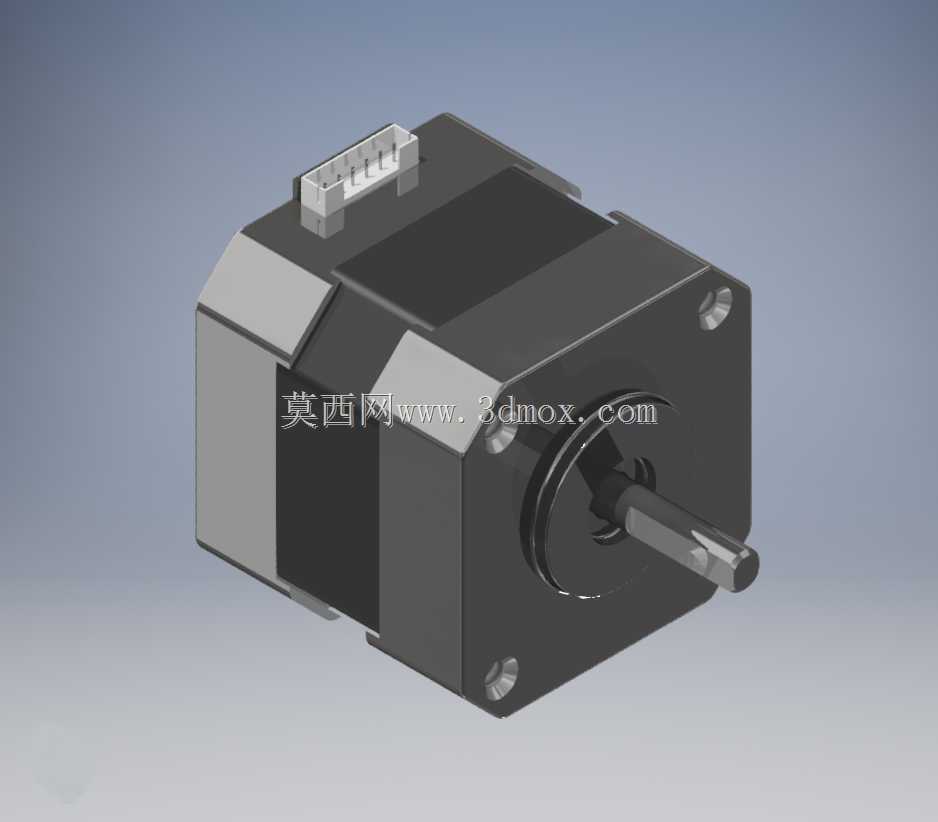

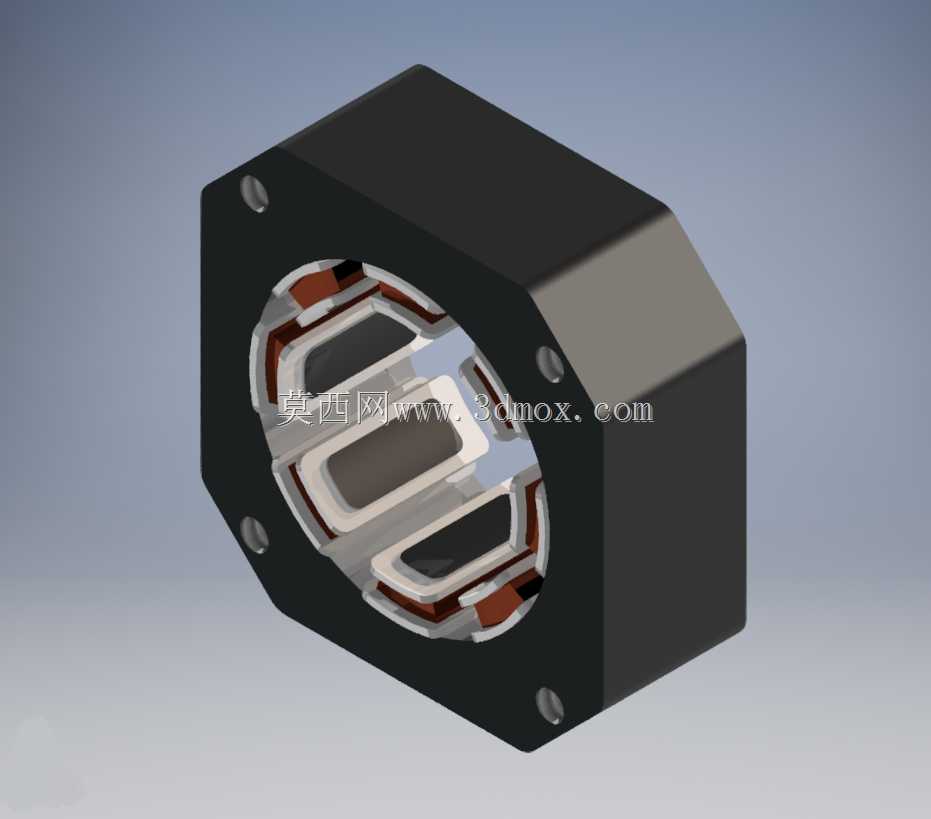

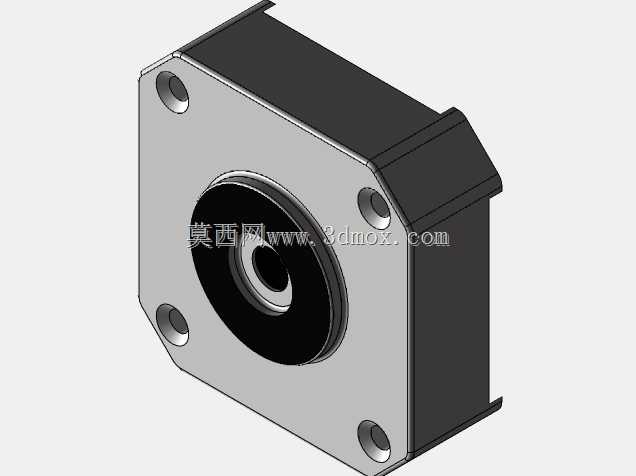

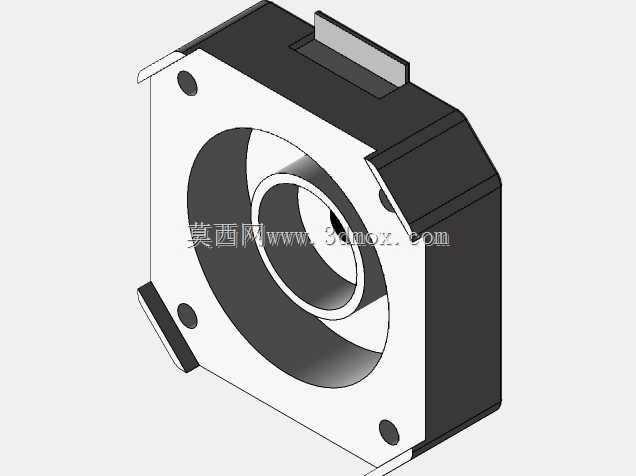

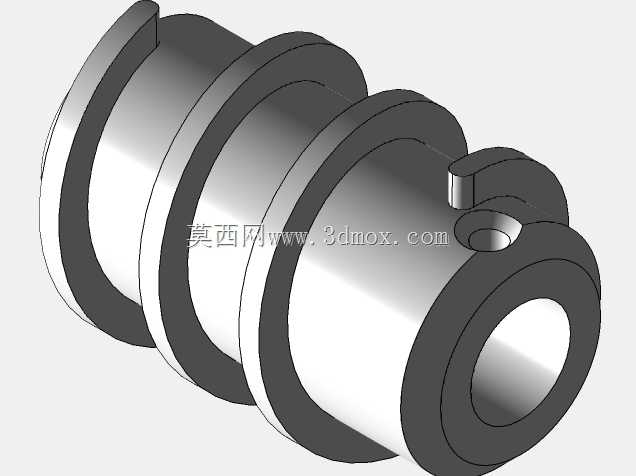

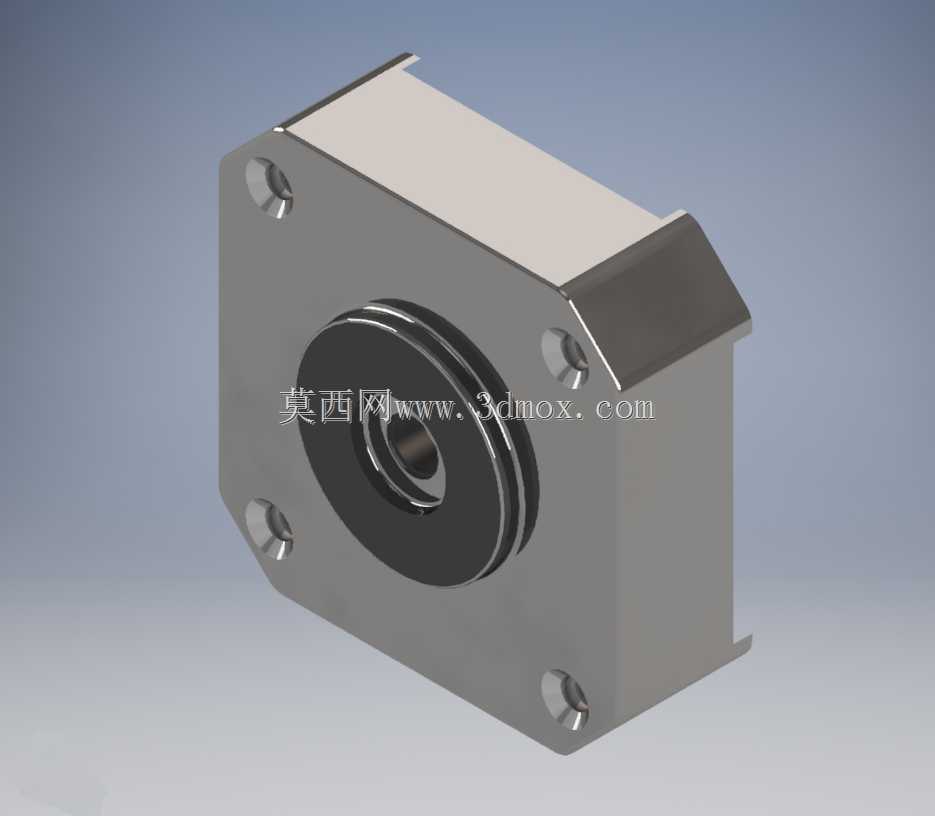

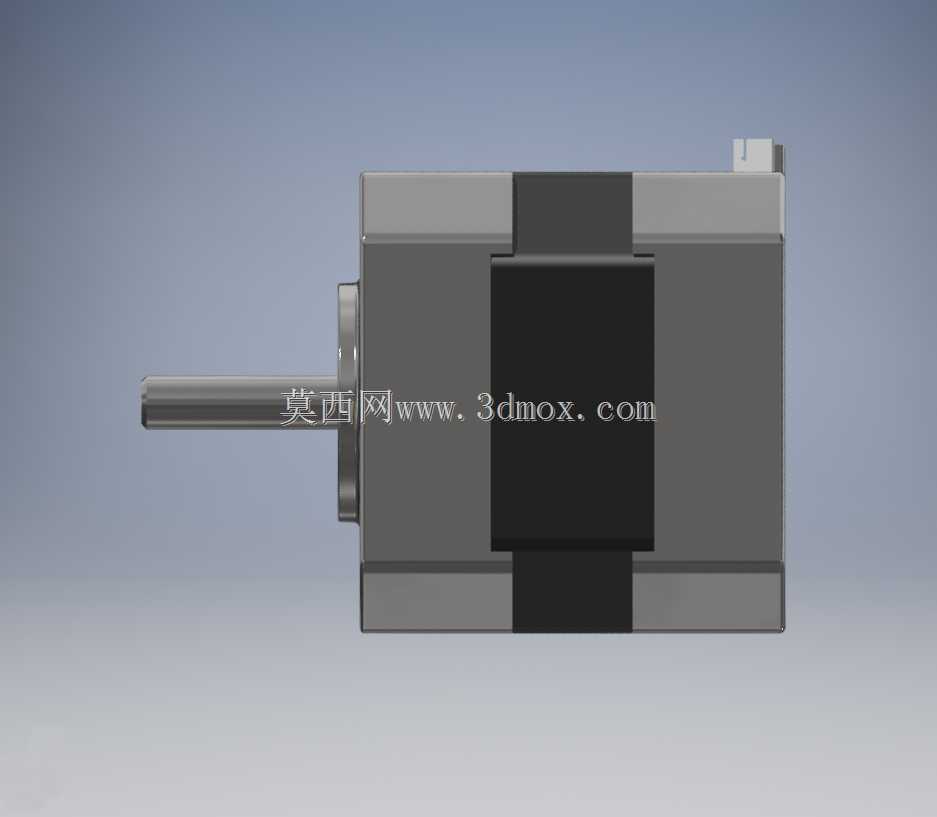

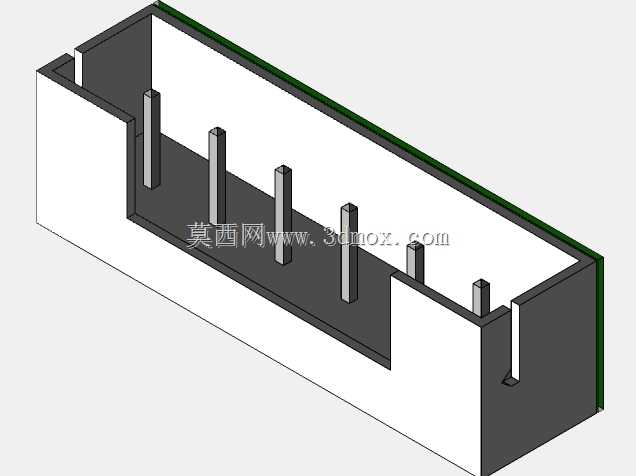

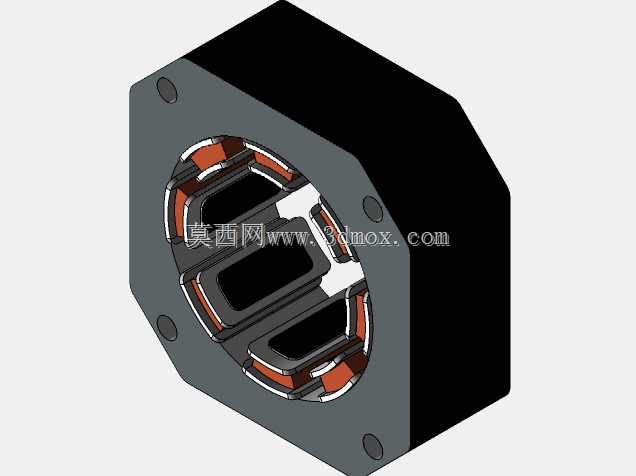

  大幅简化了设备内部的布线逻辑。设计过程中首先要保证电机本体的输出轴同轴度公差,输出轴采用标准D型切边结构,适配常规的同步轮、联轴器安装需求,安装法兰的孔位遵循NEMA标准安装尺寸,能够直接替换同规格的常规步进电机,不需要对原有设备的电机安装位做二次改孔加工,降低了老设备改造的设计工作量。尾端的驱动插件采用插针式连接结构,插接方向与电机轴线平行,不会额外增加电机的径向安装尺寸,在排布多轴紧密安装的运动模组时,相邻电机之间不会因为驱动插件的突出产生安装干涉。壳体的散热筋结构与驱动组件的发热位置做了对应贴合设计,电机运行时的绕组热量可以通过金属壳体快速传导散出,避免驱动板因为局部积热出现工作稳定性下降的问题。在安装边界的校核上,

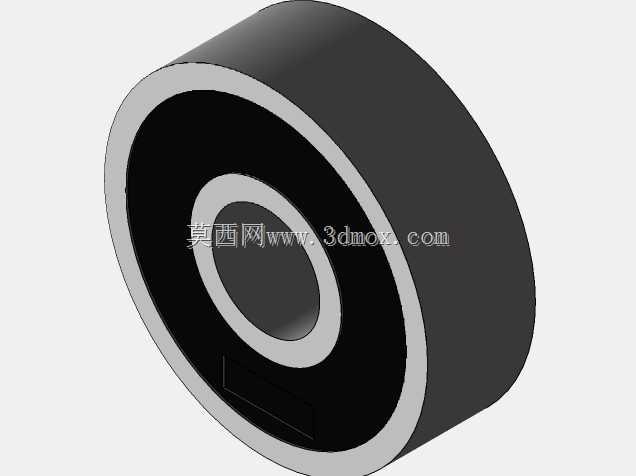

  设计阶段重点验证了接插件位置与周边结构件的安全距离,当电机通过法兰固定在设备安装板上时,尾端的接插件预留了足够的插拔操作空间,不需要拆解电机本体就可以完成控制线的插拔作业,方便后期的故障排查与部件更换。输出轴的轴向窜动、径向跳动公差都按照精密传动的要求做了约束,搭配集成驱动的细分控制能力,能够满足小型雕刻机、桌面机械手、精密送料机构这类对低速运行平稳性有要求的工况使用。不同于分体式方案需要分别核对电机与驱动器的参数匹配性,这款集成结构在设计阶段就完成了电机绕组参数与驱动电路的匹配调试,工程师选型时只需要确认安装尺寸、保持扭矩与供电参数即可,省去了驱动参数匹配、接线定义核对的环节,能够有效缩短设备的研发设计周期。
