带制动功能的交流伺服电机结构

　　该伺服电机结构面向需要精确定位与断电保持的自动化传动场合，常见于数控机床进给轴、桁架机械手升降轴、包装设备拉膜机构、注塑机取件机械手以及多工位自动线的翻转、抬升和压紧单元。普通伺服电机在驱动器断电后，转子会受外力或重力影响发生位移；对于垂直轴、倾斜轴或安全联锁要求较高的工位，这种位移可能造成刀具碰撞、工件下坠、夹爪偏移等问题。带制动器的伺服电机把电磁制动单元集成在电机尾部或后端盖区域，使动力输出、反馈检测和制动保持形成一个完整部件，减少了外置抱闸机构带来的联轴器、支架和空间布置压力。

　　从实际用途看，电机前端圆柱轴伸用于连接联轴器、丝杠、同步带轮或精密减速器，将旋转运动传递给执行机构。轴端周边的法兰面承担安装定位作用，端盖上的安装孔与设备安装板配合，保证电机轴线与负载轴线同轴。现场布置时，不能只关注电机本体长度，还要预留轴伸插入联轴器的空间、尾部接线与制动线缆弯折半径，以及检修时插拔连接器所需的操作间隙。若电机安装在滑台或移动小车上，还应校核拖链弯曲半径和线缆固定点，避免伺服动力线、编码器线与制动线在往复运动中受拉。

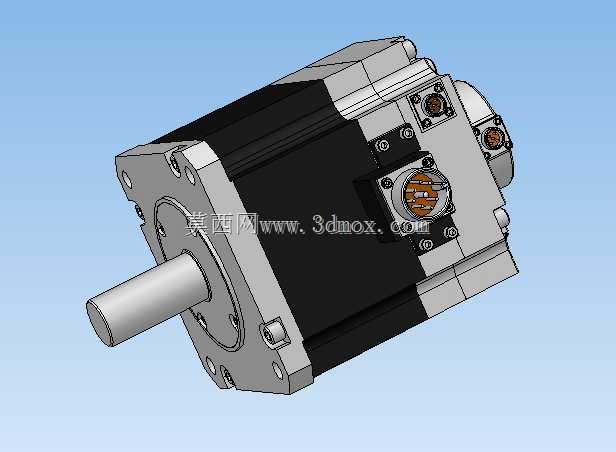

　　外形结构上，该机采用近似方形的定子机壳，四角形成较规整的安装边界，相比圆形机壳更便于在紧凑设备侧板上定位。机壳表面承担散热功能，周围不宜紧贴封板或线槽；在高节拍、频繁启停的工况下，应保留自然对流通道，必要时在电柜热设计中考虑相邻伺服驱动器的散热影响。前端盖围绕主轴设置轴承定位结构，后端集中布置动力、编码器及制动相关接口。图中侧面可见多组圆形连接器，分别对应动力输入、反馈信号和制动控制等连接需求，连接器位置决定了电柜出线方向，在三维布局阶段应把插头外壳、线缆弯头和锁紧螺母一并建入，否则容易出现现场插装干涉。

　　制动单元的设计思路是在电机内部形成失电制动能力。设备正常运行时，制动线圈得电释放摩擦副，电机轴可自由旋转；伺服系统断电或安全回路动作时，制动弹簧推动摩擦件贴合，使转子保持在当前位置。它的核心价值不是替代伺服驱动器做动态减速，而是在静止或低速阶段提供保持力矩。选型和结构校核时，需要把负载重力、丝杠导程、减速比、传动效率、皮带预紧力以及外部冲击折算到电机轴上，再与制动器保持转矩比较；垂直轴还应考虑制动打滑裕度和机械限位，不能把抱闸当作唯一安全装置。

　　建模时可按功能分区处理：定子机壳和散热外轮廓构成主体，前端盖、轴伸、安装法兰和螺栓孔形成安装基准；后端盖内包含反馈元件与制动组件的安装空间；侧部连接器需保留插接方向和法兰固定细节。轴伸直径、法兰止口、安装孔节圆、机壳边长、总长以及连接器凸出尺寸，是设备干涉检查的关键边界。对于结构工程师而言，这类模型不仅用于外观展示，更重要的是在整机设计阶段验证电机与减速机、安装座、拖链、防护罩之间的关系。

　　在机床进给场景中，该类电机常通过联轴器连接滚珠丝杠，制动器用于Z轴断电保持；在机械手升降轴中，它可防止臂体下滑；在包装和自动装配设备中，它适合驱动需要停止后锁定位置的转盘、摆臂和压合机构。设计安装板时，应保证法兰贴合面平整，止口配合不受油漆或焊渣影响，螺钉强度和锁紧方式要与电机重量、振动等级匹配。若采用同步带传动，还需控制轴端径向载荷，避免轴承过早磨损；若与行星减速机直连，则应重点核对轴伸长度、键槽或抱紧式联轴器的夹紧范围。

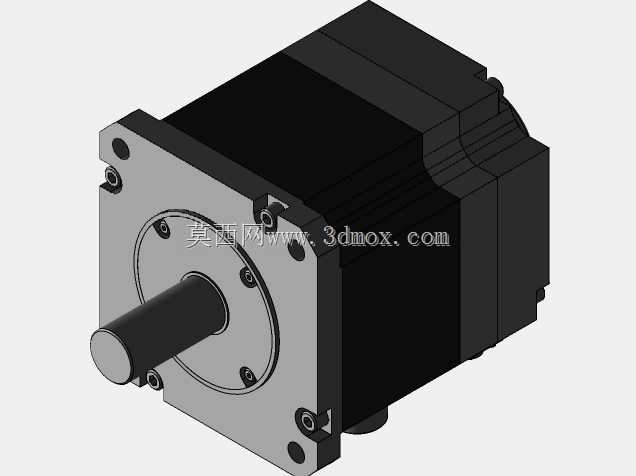

　　三维结构表达上，电机外部黑色主体与银色端盖形成明显分区，尾部接口和固定螺钉细节有助于装配评审。进行数字样机布置时，可以把电机作为独立子装配，围绕其建立安装板、联轴器、负载轴和线缆模型，再进行轴向间隙、径向包络、维护空间和热空间检查。这样在投产前就能发现插头与护罩距离不足、电机尾部无法接线、抱闸线与运动部件摩擦等典型问题。

　　整体来看，该结构把伺服驱动、位置反馈和断电抱闸整合在同一电机壳体内，适用于对定位精度、空间紧凑性和安全保持都有要求的自动化设备。工程应用中应把它视为机电一体化执行部件，而不是单纯的旋转动力源；只有在安装边界、制动转矩、散热条件、线缆走向和负载折算同时满足时，电机才能在长期运行中保持稳定可靠。
