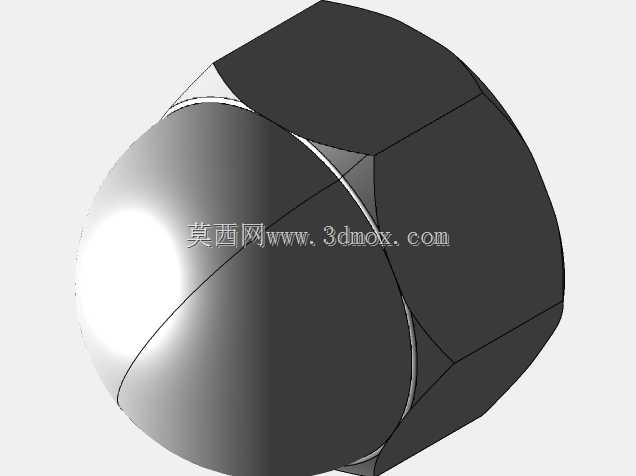

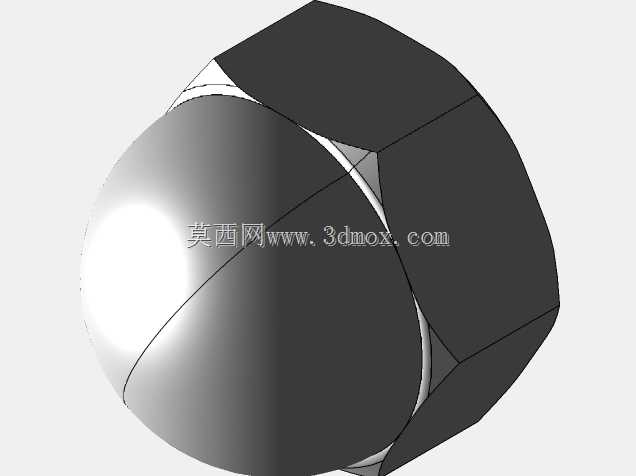

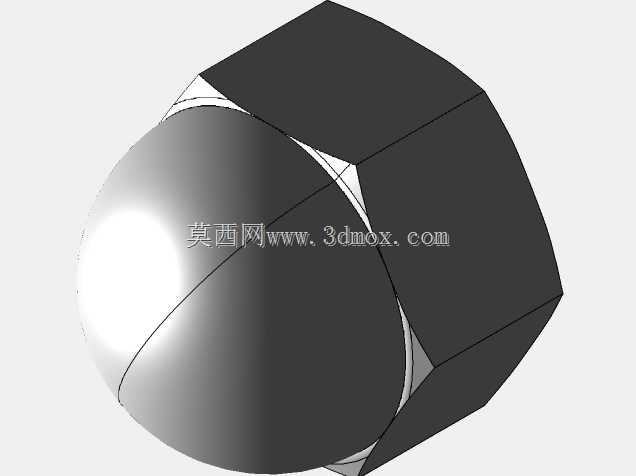

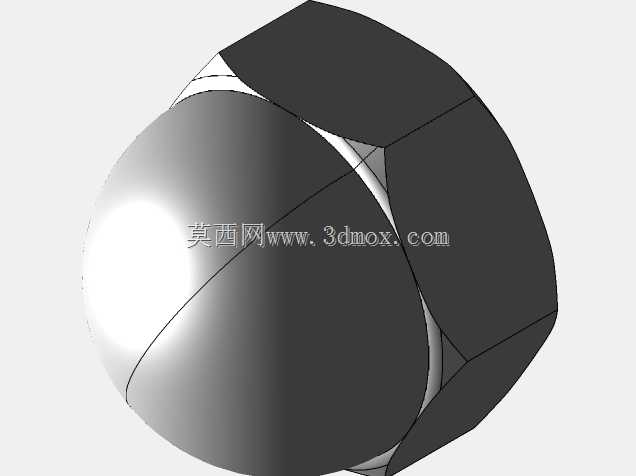

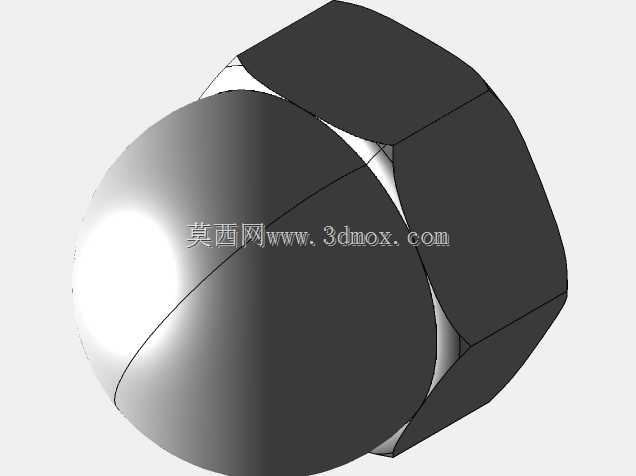

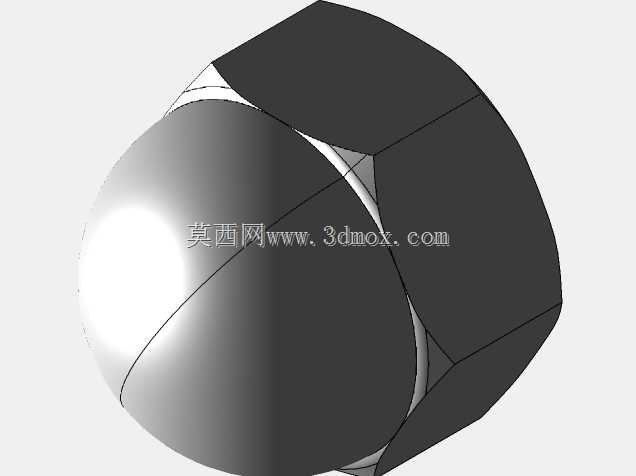

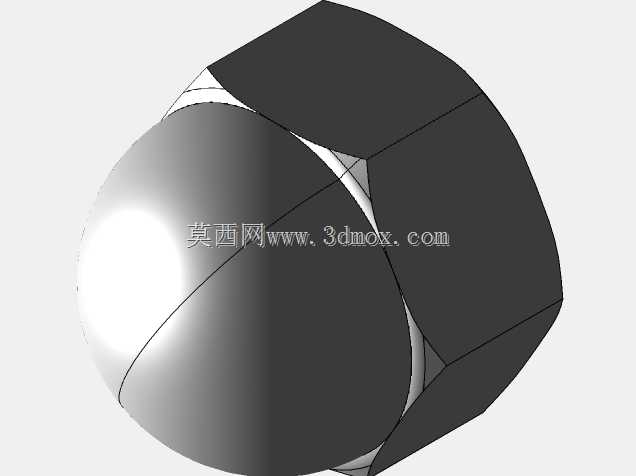

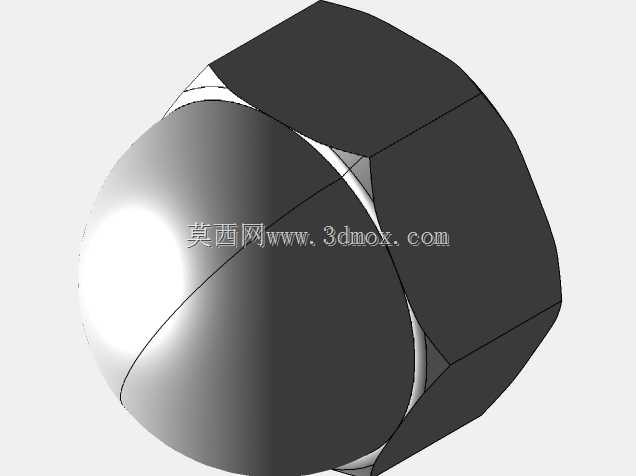

全规格系列圆顶盖型螺母三维结构

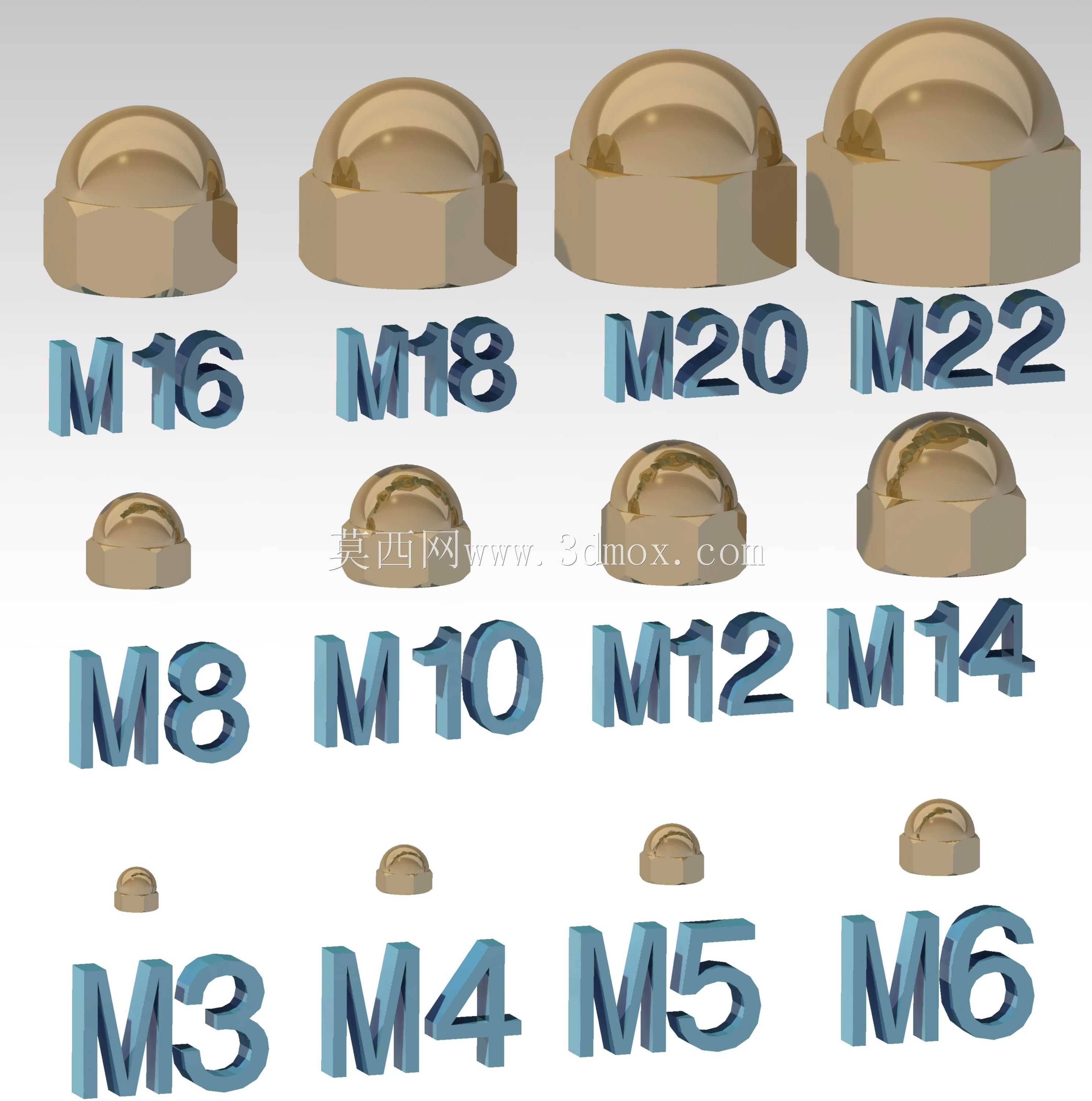

　　这套圆顶螺母覆盖M3到M22全常用公制螺纹规格，是机械装配、设备运维场景中应用极广的防护类紧固件，日常在机床外罩装配、液压管线排布、户外设备防护、装饰性机械结构连接中都能见到这类零件的身影。不同于普通六角螺母的外露螺纹结构，圆顶螺母的核心功能是通过顶部的封闭圆弧罩体，完全包覆螺栓外露的螺纹端头，一方面避免螺纹端部磕碰产生毛刺、锈蚀后影响后续拆装维护，另一方面也能防止外露螺纹刮擦操作人员或周边管线，在有外观要求的外露连接部位，圆弧顶面的过渡也比棱角分明的普通螺母更协调，不会出现尖锐棱角的突兀感。从设计逻辑上看，这类螺母的下半部分采用标准六角外形，完全适配对应规格普通六角螺母的扳手尺寸，现场装配不需要额外准备特殊工具，用常规的开口扳手、

　　套筒扳手就能完成拧紧作业，和同规格普通螺母的安装操作逻辑完全一致，不会给一线装配人员增加额外的操作学习成本。顶部的圆顶部分和六角基体采用一体化结构设计，衔接处做了平滑的圆弧过渡，没有应力集中的直角棱边，在承受一定振动载荷的工况下，不会出现罩体和基体连接处断裂的问题。不同规格的尺寸边界严格对应公制螺纹的标准参数，M3到M6的小规格螺母多用于仪器仪表、小型设备的面板连接，整体高度低、占用装配空间小，不会在紧凑的安装空间内产生干涉；M8到M14的中等规格是通用机械装配的主力，常见于机床护板、设备机架、管线支架的连接部位，拧紧扭矩和同规格普通六角螺母匹配，不需要额外调整装配工艺参数；M16到M22的大规格螺母则多用于重载设备的外露连接点，

　　比如重型机床的外部构件、户外工程机械的防护结构连接，足够的壁厚能保证在大拧紧力矩下不会出现滑牙、开裂的问题。建模过程中所有规格的螺纹部分都遵循公制粗牙螺纹的标准尺寸，六角对边、对角尺寸完全符合紧固件国标要求，顶部圆顶的弧度根据螺母整体外径做等比例调整，保证不同规格的外观比例协调，不会出现小规格顶帽过大、大规格顶帽偏薄的比例失调问题。装配时需要注意，这类螺母的内螺纹深度比同规格普通螺母略短，选型时要提前核算螺栓旋入长度，保证螺纹啮合长度满足载荷要求，避免因旋合量不足导致连接失效；圆顶内部的空腔尺寸刚好能容纳螺栓外露的端头部分，不会出现螺栓顶到罩体内壁导致无法拧紧的情况，安装边界和同规格普通螺母基本一致，替换普通螺母使用时不需要调整周边的结构避让尺寸。
