19mm直径旋转式急停控制按钮结构

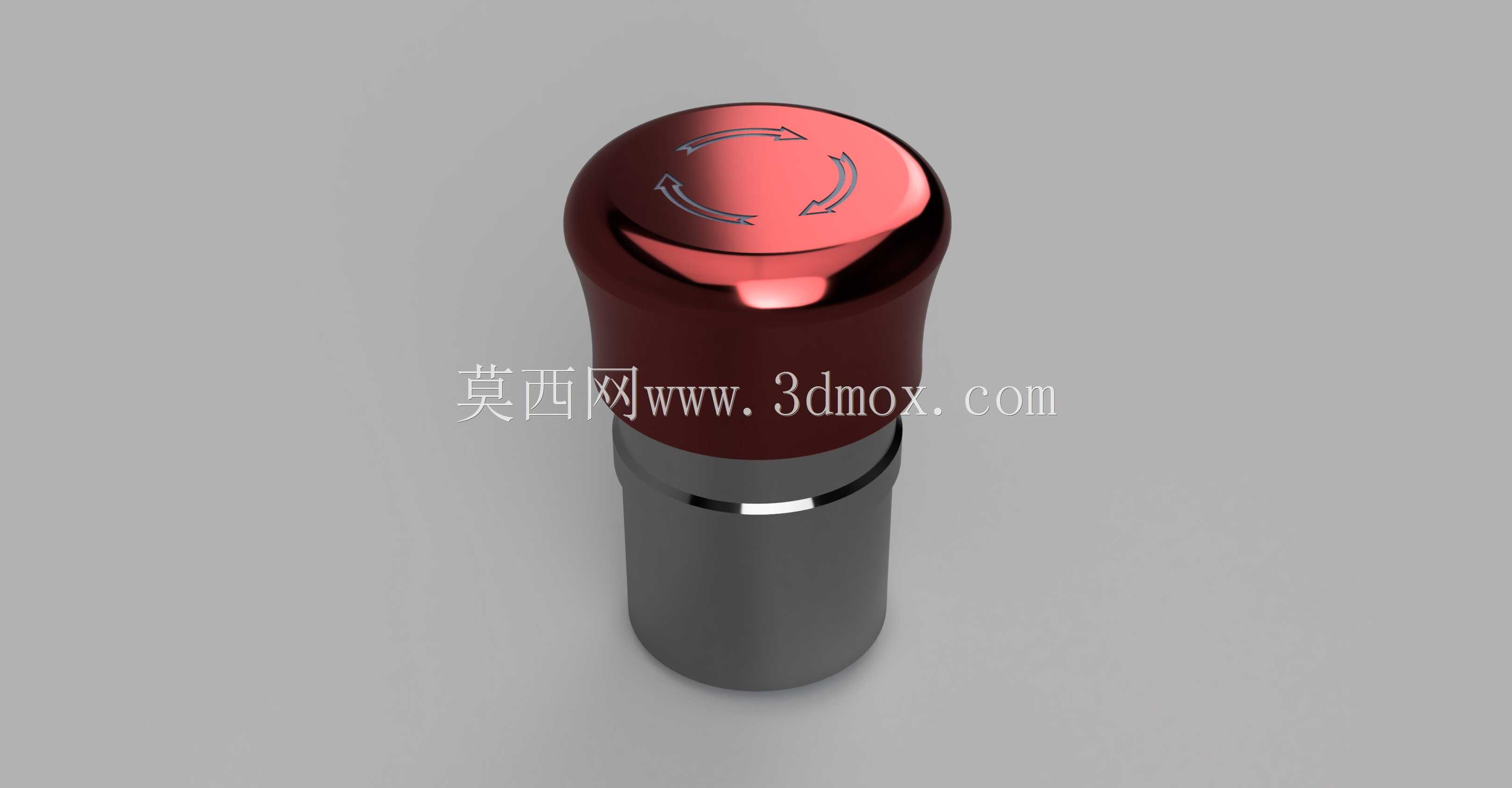

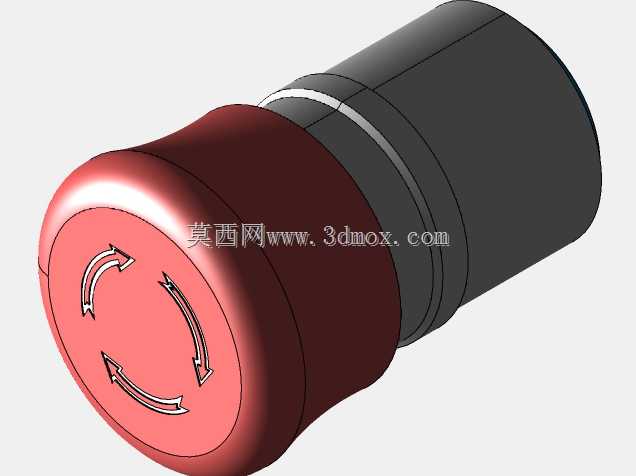

　　这款19mm规格的旋转复位式控制按钮，主要面向工业控制柜、小型设备操作面板的启停控制场景设计，在常规小型机床、桌面型自动化工作站、低压配电控制回路中都能适配使用，区别于常见的按压式急停，这款按钮采用旋转复位结构，顶部操作头设置双向旋转箭头标识，操作人员触发后需要顺时针旋转操作头才能完成复位，能有效避免误触导致的设备意外重启，提升现场操作的安全冗余。从结构设计来看，按钮整体分为顶部操作头、中部密封段、下部安装基座三个部分，顶部操作头采用酒红色高辨识度配色，表面做圆弧过渡处理，边缘做圆角倒角，避免操作人员按压时出现硌手的问题，操作头表面的旋转标识采用凹陷蚀刻工艺，长期使用不会因为频繁摩擦出现标识脱落的情况。

　　中部密封段设计有环形金属装饰圈，同时兼具密封压环的作用，配合面板安装时的橡胶密封圈，可以达到IP65级别的面板正面防护能力，能够适配车间内存在少量切削液飞溅、粉尘散落的作业环境，不会因为外界污染物进入按钮内部导致触点接触不良。下部安装基座采用标准圆柱结构，直径匹配19mm的标准面板安装开孔，安装时从面板正面插入，背面通过配套的锁紧螺母完成固定，不需要额外设计定制化的安装固定结构，适配市面上绝大多数标准控制箱的开孔尺寸，安装边界清晰，不会和面板背面的其他电气元件出现干涉。设计过程中重点考虑了操作手感的优化，操作头的按压行程设置为4mm，触发压力控制在50N左右，既不会因为压力过小导致轻微触碰就触发停机，

　　也不会因为压力过大导致操作人员紧急情况下按动困难，旋转复位的扭矩设置在0.3N·m，不需要借助工具，徒手就能完成复位操作。目前结构预留了螺母和连接片的安装位置，后续可以直接配套标准的接线端子组件，不需要对主体结构做二次修改，能够直接适配常规的二次回路接线需求，触点部分可以根据使用需求搭配常开或者常闭触点模块，满足不同控制逻辑的接线要求。在实际选型使用中，这款按钮因为安装直径较小，特别适合在操作面板空间有限的小型设备上使用，不会占用过多的面板布局空间，高对比度的红色操作头在灰色、白色的设备面板上识别度很高，操作人员在紧急情况下可以快速定位按钮位置，完成紧急停机操作。
