剪叉式可调管道支撑升降工装结构

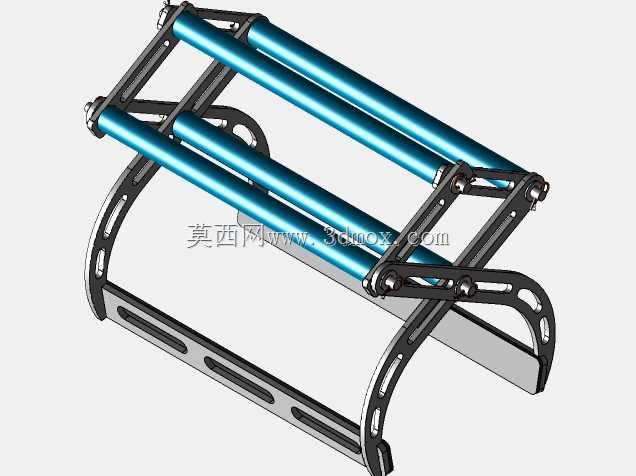

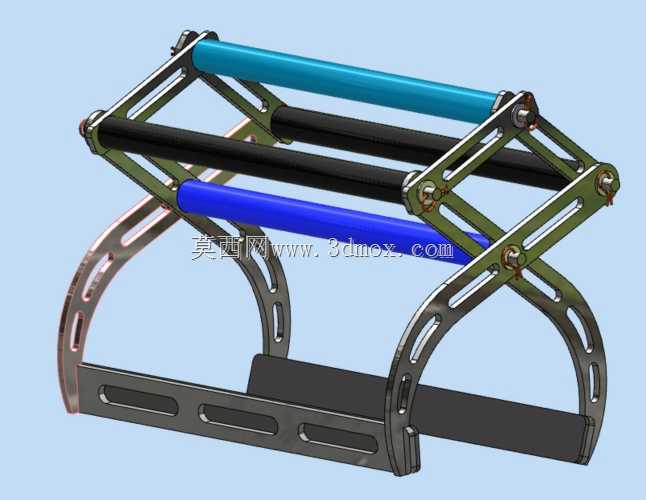

　　该剪叉式管道支撑结构主要面向车间管路布设、设备外接管线临时支撑、生产线流体管路改造等场景使用，区别于传统固定式管托，其核心优势在于可通过剪叉臂的铰接转动实现支撑高度的无级调节，适配不同布设高度的管道安装需求，无需额外切割焊接支架段，能大幅缩短现场管路安装调整的作业周期。从结构设计逻辑来看，整体采用双侧对称剪叉铰接布局，两侧剪叉臂通过中部销轴形成转动副，上端设置三组不同管径适配的托辊，分别对应不同外径的流体管道、线缆穿管等支撑需求，托辊采用圆柱面接触设计，可在管道轴向窜动时提供滚动支撑，避免硬摩擦损伤管道外防腐层；下端为弧形落地支撑脚，脚面开设长条形安装孔，可通过膨胀螺栓或焊接压板固定在地面、设备基座顶面，弧形轮廓可适配平面、

　　小弧度弧面等不同安装基面，提升安装适配性。设计过程中对剪叉臂的铰接点位置做了受力优化，将受力集中的铰接轴孔位置做了局部加厚处理，臂身开设等距减重长孔，在保证整体结构刚度满足支撑载荷要求的前提下，尽可能降低结构自重，方便现场人工搬运移位。安装边界方面，该结构收拢状态下整体高度较低，可适配低矮空间内的管道布设需求，升至最高行程时可满足常规车间离地1.2米以内的管道支撑要求，双侧支撑脚的横向跨度经过校核，在满载荷支撑状态下不会出现侧倾失稳问题，托辊的横向间距可适配一定范围内的管道外径偏差，无需额外更换托辊配件即可覆盖常规工业管路的常用管径区间。实际使用中，该结构可单独使用支撑单根管道，也可多组串联排布支撑长距离输送管路，

　　剪叉结构的锁止可通过侧边的锁紧螺栓实现，调整到目标高度后拧紧铰接点处的锁紧件即可固定支撑高度，操作无需专用工具，现场作业人员可快速完成高度调整与固定作业。托辊部分采用非金属包覆层设计，既可以降低管道与支撑件之间的硬接触磨损，也能在输送存在轻微振动的管路时起到一定的隔振作用，避免振动直接传递到安装基面引发共振噪音。
