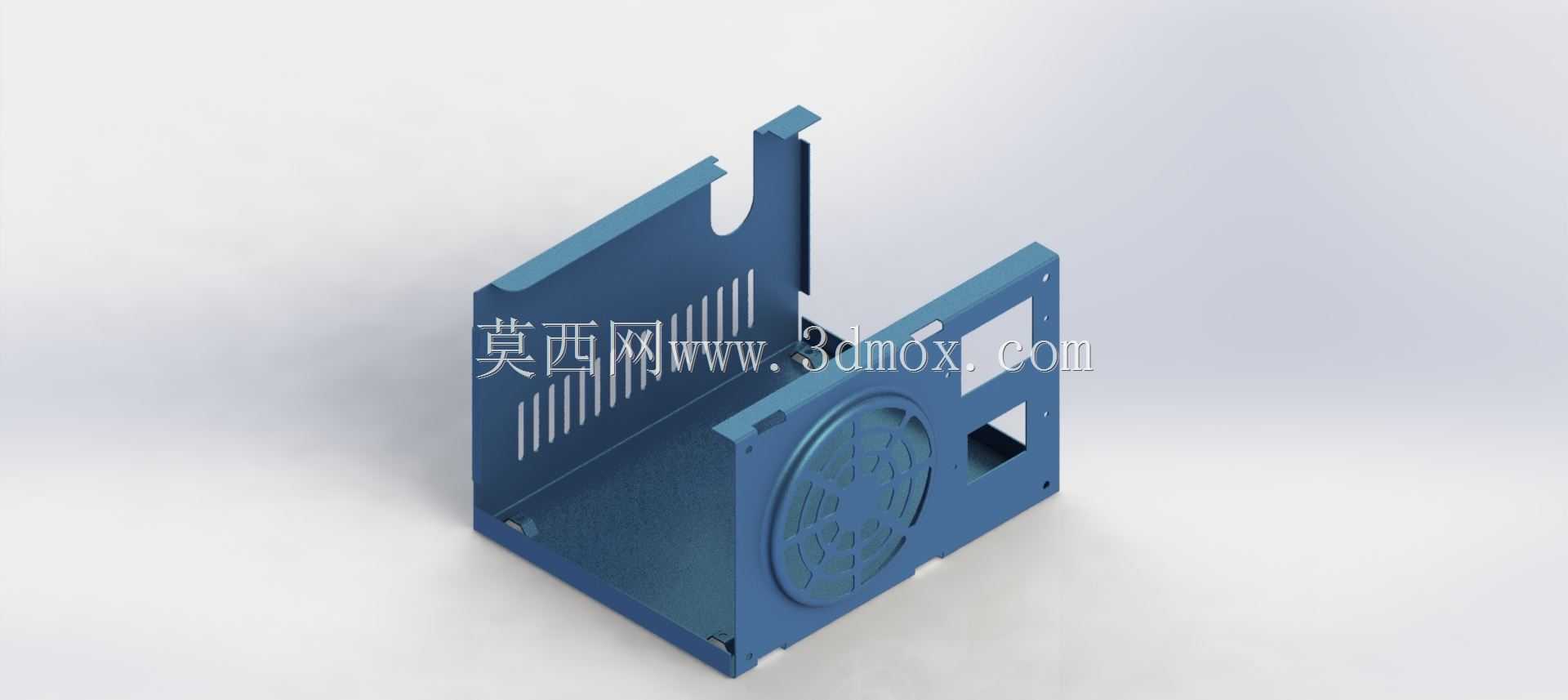

钣金折弯式设备电源箱防护外壳结构

　　这款钣金材质的电源箱外壳，主要面向工业电控设备、小型机床控制单元的内置电源模块防护场景，日常多安装在设备机架内侧的预留安装位，承担电源模块的物理防护、电磁屏蔽与散热导流作用。从结构设计来看，整体采用一体化折弯成型工艺，减少拼接焊缝带来的结构强度短板，壳体侧边预留的多道条形散热栅格，正对电源模块的发热功率器件安装位，可在设备运行时形成自然对流风道，避免热量在封闭壳体内积聚；端板位置预留的圆形风扇安装位，可适配标准尺寸的轴流散热风扇，当电源模块功率偏高、自然散热无法满足温升要求时，可直接加装风扇实现强制风冷，无需额外对壳体进行二次打孔加工。设计阶段充分考虑了钣金加工的工艺可行性，所有折弯边均预留了合理的折弯避让缺口，

　　避免折弯过程中出现板材拉伸开裂问题，壳体的各个安装固定孔位，均匹配常规开关电源模块的通用安装孔距，安装时可直接将电源模块通过螺丝固定在壳体的底板平面上，再将整体壳体推入设备机架的对应卡槽完成固定，无需额外设计转接安装支架。壳体的安装边界充分适配常规CA6140类普通车床的电控仓预留空间，整体外轮廓不会超出电控仓的安装限位，侧边的缺口结构专门避让设备内部的走线槽位置，避免壳体安装后挤压线缆造成绝缘层破损。壳体表面采用喷塑处理，具备基础的耐油污、防氧化能力，适配车间多油污、多粉尘的作业环境，日常维护时可直接使用干布擦拭表面积尘，不会出现表层脱落锈蚀问题。端板上预留的方形开孔，可直接嵌入安装电源输入插座、输出接线端子与电源开关，

　　无需现场二次开孔加工，大幅缩短设备的整机组装耗时。结构上各个折弯边均做了卷边处理，避免安装维护时锋利的板材边缘划伤操作人员，同时卷边结构也进一步提升了壳体整体的抗形变能力，在设备运输或运行产生振动时，壳体不会出现共振异响或结构变形问题。
