直列四缸发动机曲柄连杆活塞组结构

　　这套直列四缸曲柄连杆活塞组件，是往复式内燃机动力转换的核心执行单元，日常在乘用车动力总成、小型固定式发电机组、农用机械动力单元的结构设计、教学演示、逆向开发场景中被广泛参考。整套结构的核心功能是完成活塞往复直线运动到曲轴旋转运动的能量转换，燃烧冲程中活塞承受燃气爆发压力，通过活塞销传递给连杆，再由连杆将力传导至曲轴曲柄销，最终驱动曲轴飞轮端输出旋转扭矩，同时在进气、压缩、排气冲程中，依靠曲轴旋转惯性带动活塞完成对应冲程的动作，实现整套工作循环的连续运转。

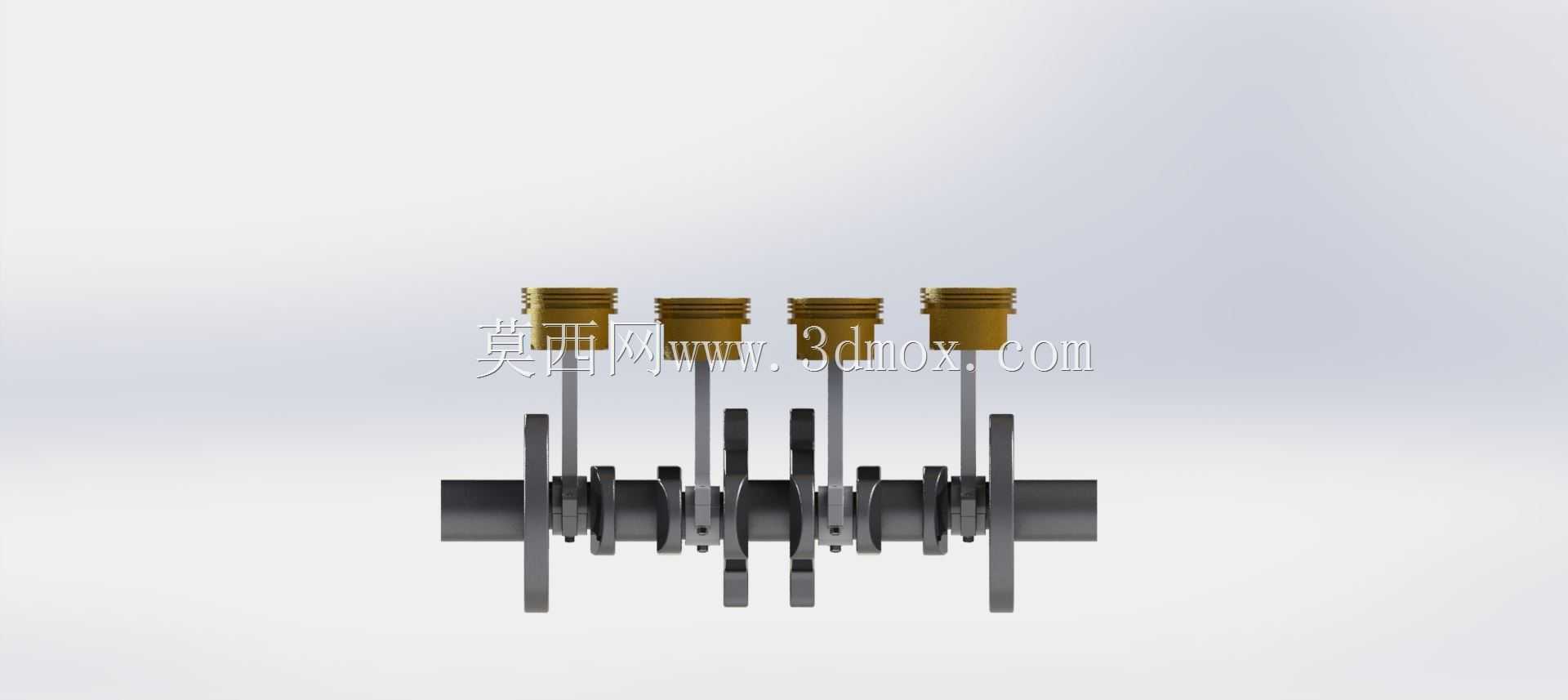

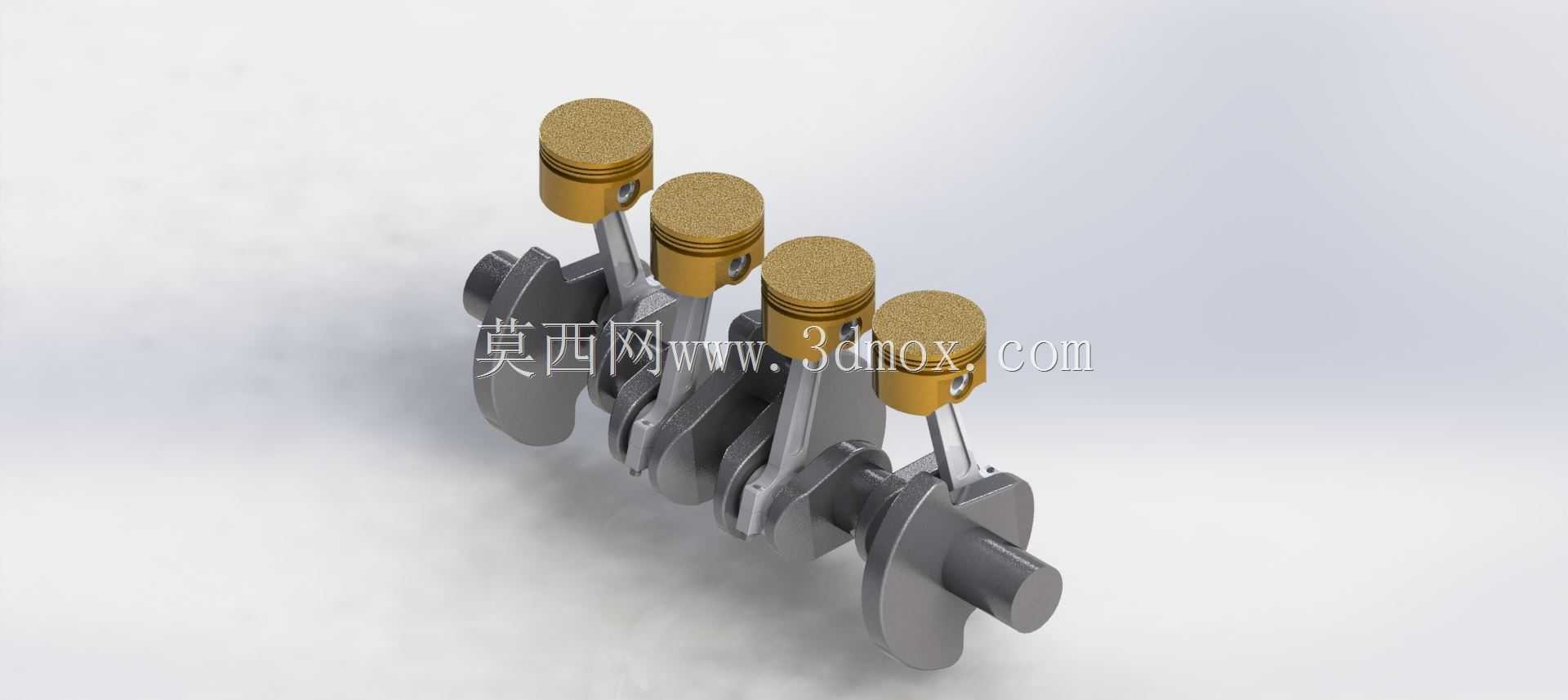

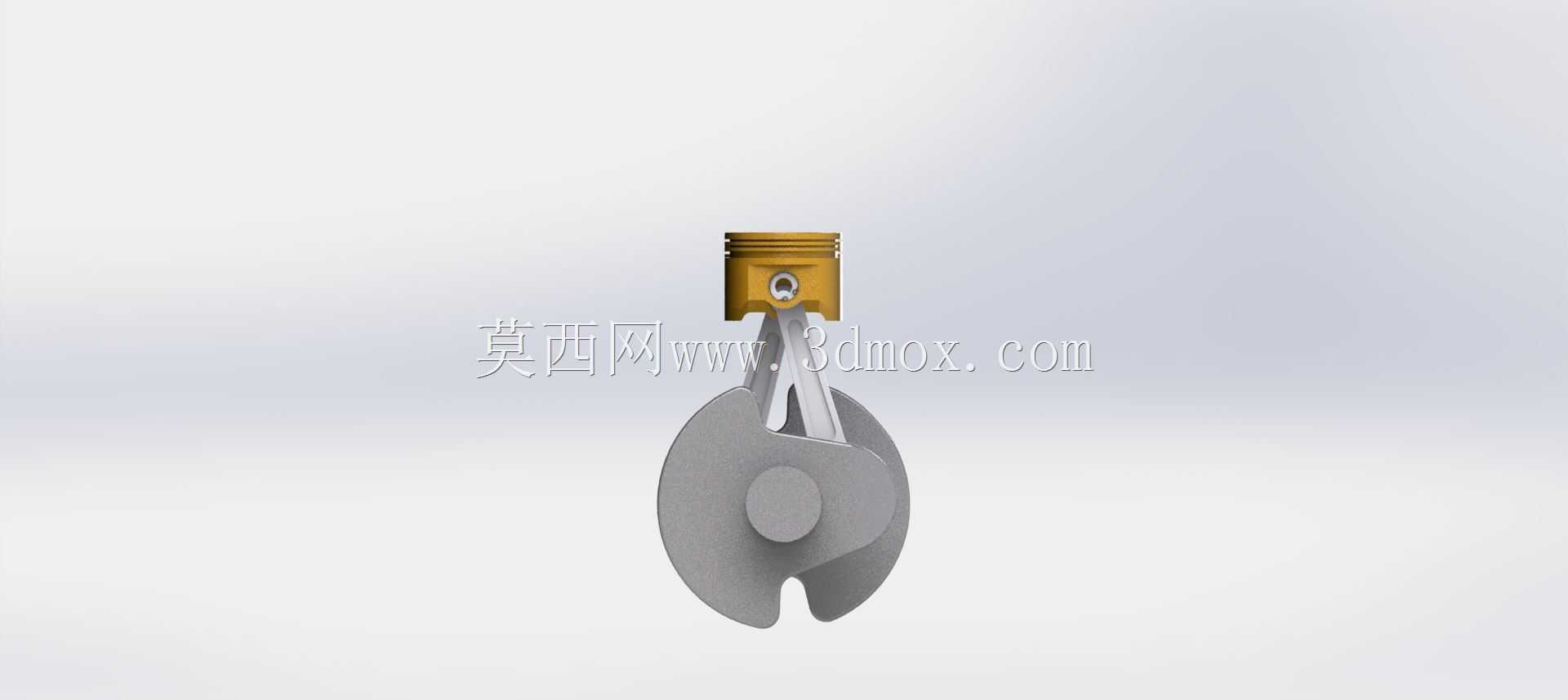

　　从结构设计逻辑来看，四个活塞沿曲轴轴向等距排布，对应四缸发动机1-3-4-2或者1-2-4-3的点火顺序，相邻缸曲柄销的相位角设置为180度，保证各缸做功冲程间隔均匀，让曲轴运转过程中的受力尽可能平衡，降低整机振动水平。活塞部分采用了典型的汽油机活塞结构，顶部为平顶设计，适配平顶燃烧室的压缩比需求，头部预留了三道环槽，分别安装两道气环与一道油环，气环负责密封燃烧室高压燃气，油环负责刮除气缸壁多余润滑油，避免机油窜入燃烧室参与燃烧；活塞裙部做了微椭圆型线设计，适配热态下的膨胀变形，保证活塞在气缸内往复运动时不会出现卡滞，同时降低裙部与缸壁的敲击噪声。活塞与连杆的连接采用全浮式活塞销结构，活塞销可在连杆小头衬套与活塞销座孔内自由转动，保证磨损均匀，活塞销两端通过卡簧限位，防止工作过程中销子窜出刮伤气缸壁。

　　连杆部分采用锻钢材质的工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动惯性力；连杆大头做了分体式设计，通过连杆螺栓与连杆盖连接，轴瓦安装在大头孔内，与曲轴曲柄销形成滑动摩擦副，表面的油槽与油孔可将压力润滑油输送到摩擦面，形成稳定油膜降低磨损。曲轴部分采用整体式锻造结构，包含四个曲柄销、五个主轴颈，主轴颈用于将曲轴支撑在缸体主轴承座上，全支撑结构设计让每个曲柄销两侧都有主轴颈承载，大幅提升曲轴的抗弯刚度，降低高转速下的曲轴挠曲变形；曲轴前端预留了安装正时齿轮、皮带轮的轴段与键槽，后端设置有法兰面用于安装飞轮，平衡块与曲柄做成一体式结构，用于平衡曲轴旋转过程中产生的旋转惯性力与往复惯性力的一阶分量，让曲轴运转更平顺。

　　在安装边界与尺寸配合上，建模时严格遵循量产机型的配合公差逻辑：活塞与气缸壁之间预留了合适的配缸间隙，活塞销与活塞销座、连杆小头衬套的配合间隙符合热态工作要求，连杆大头轴瓦与曲柄销、主轴瓦与主轴颈的间隙满足压力润滑的油膜建立条件。整套模型的装配关系完全还原实际装机状态，活塞销卡簧的安装槽、连杆螺栓的预紧贴合面、曲轴轴向定位的止推面位置都做了准确还原，可直接用于曲柄连杆机构的运动仿真，验证活塞行程、连杆摆角、曲轴转角的对应关系，也可用于教学场景中讲解四冲程发动机的动力传递原理，或是作为发动机整机设计时的核心子系统参考，校核缸体长度、曲轴箱空间、活塞运动上止点下止点位置与燃烧室、气门的干涉情况。建模过程中对各部件的圆角过渡、减重孔、润滑油道的位置都做了写实还原，比如曲轴内部的斜向油道可将主轴颈处的压力油输送到曲柄销位置，为连杆大头轴瓦提供润滑，活塞内部的加强筋可提升活塞顶部的承载能力，避免燃气爆发压力下活塞顶部出现变形开裂。
