军用车辆夹层板抗爆性能爆破试验装置

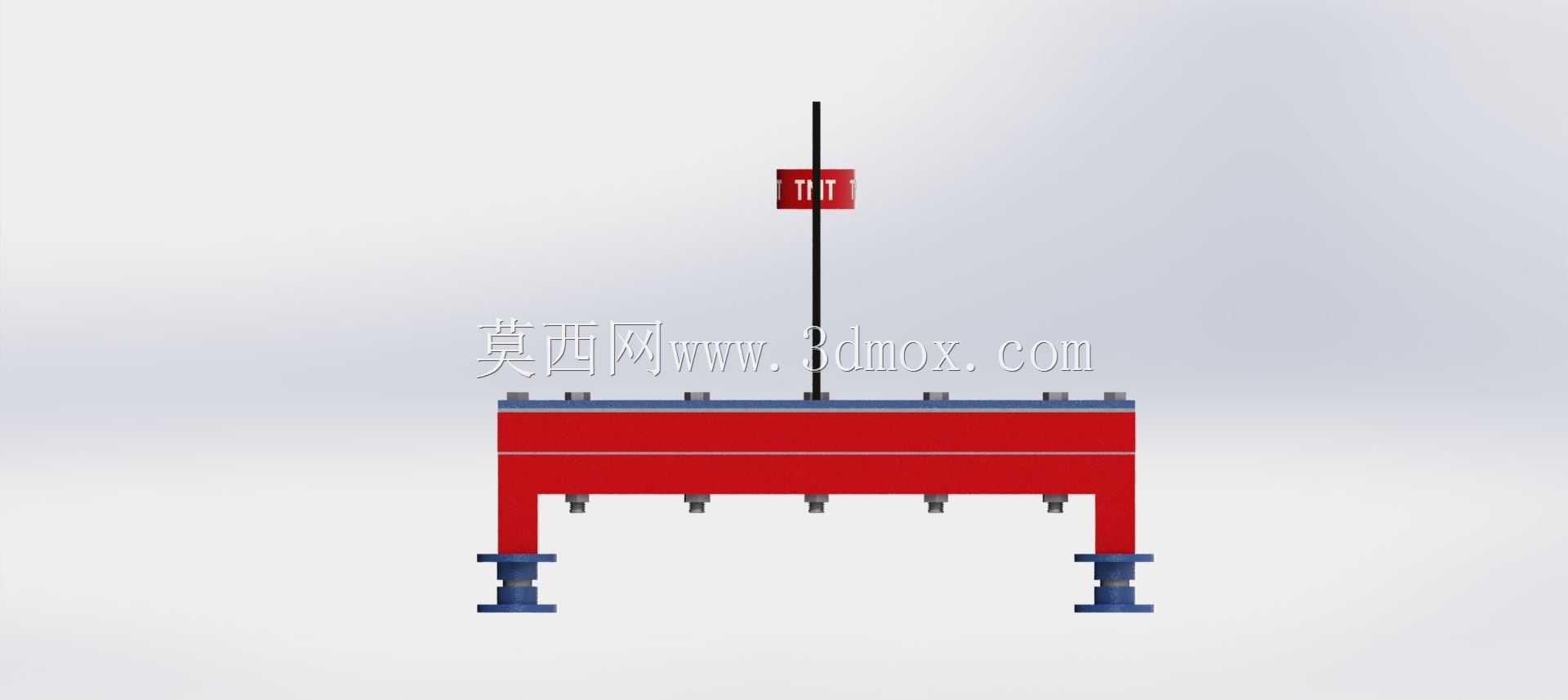

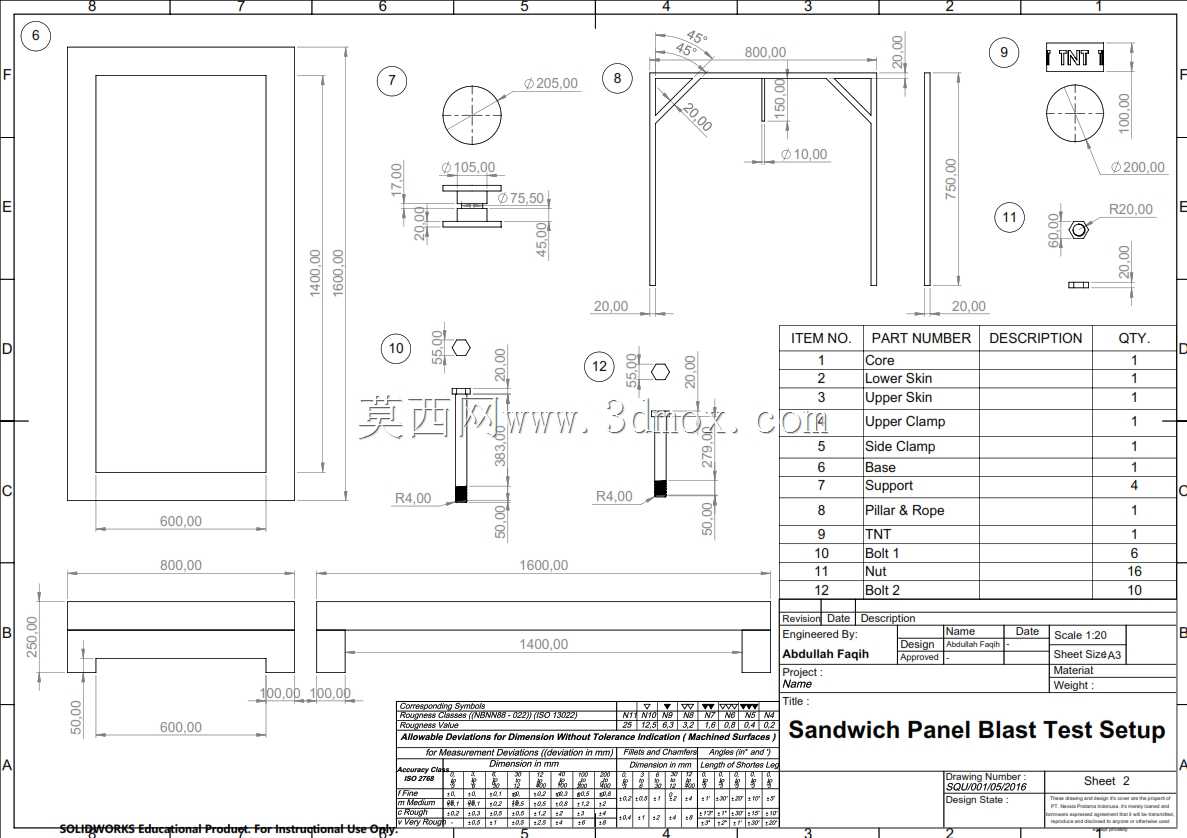

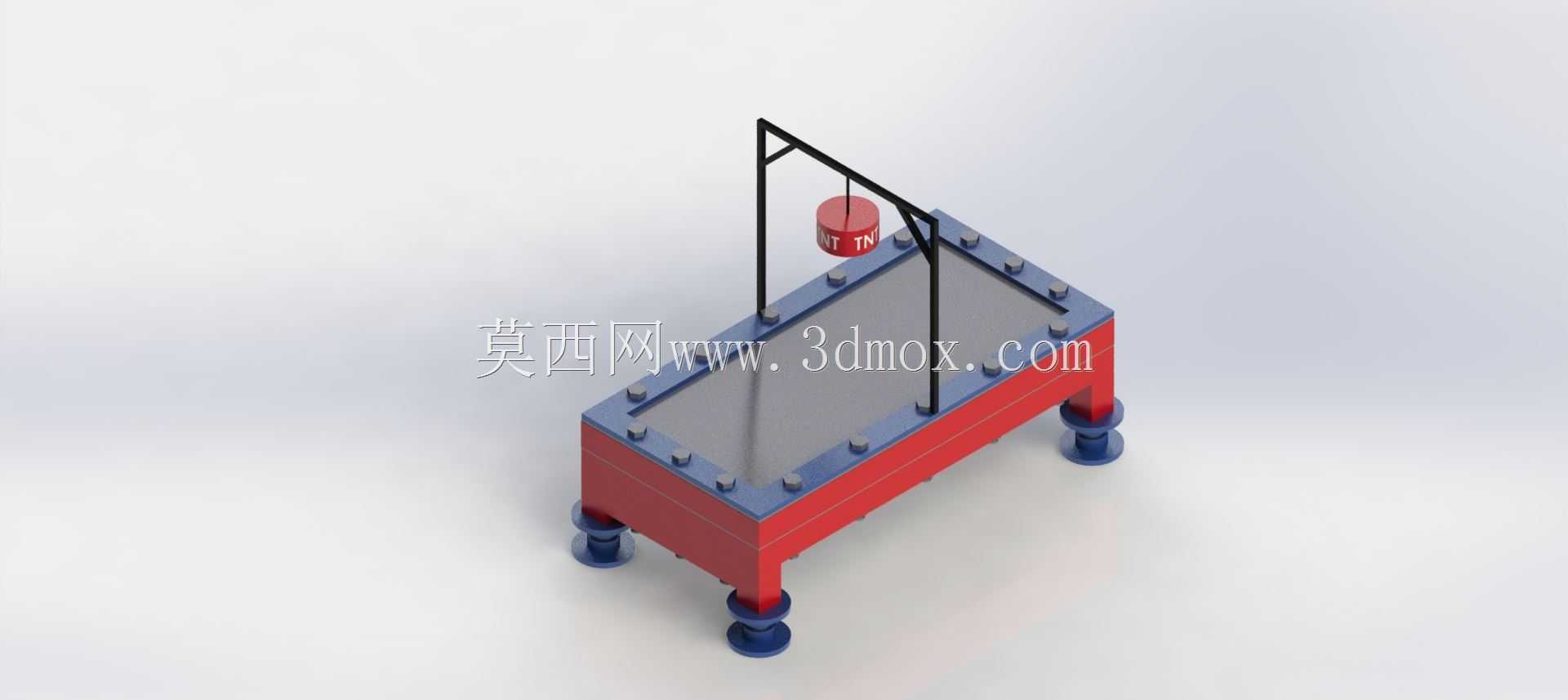

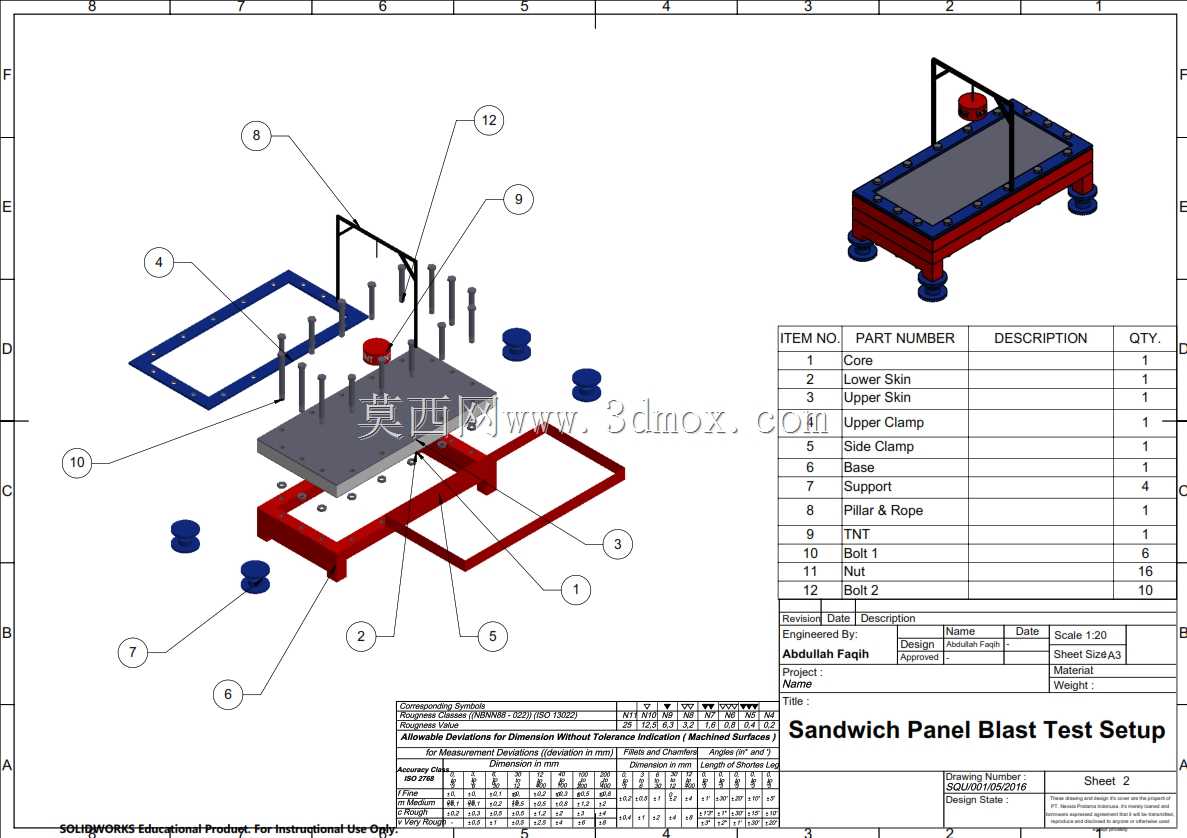

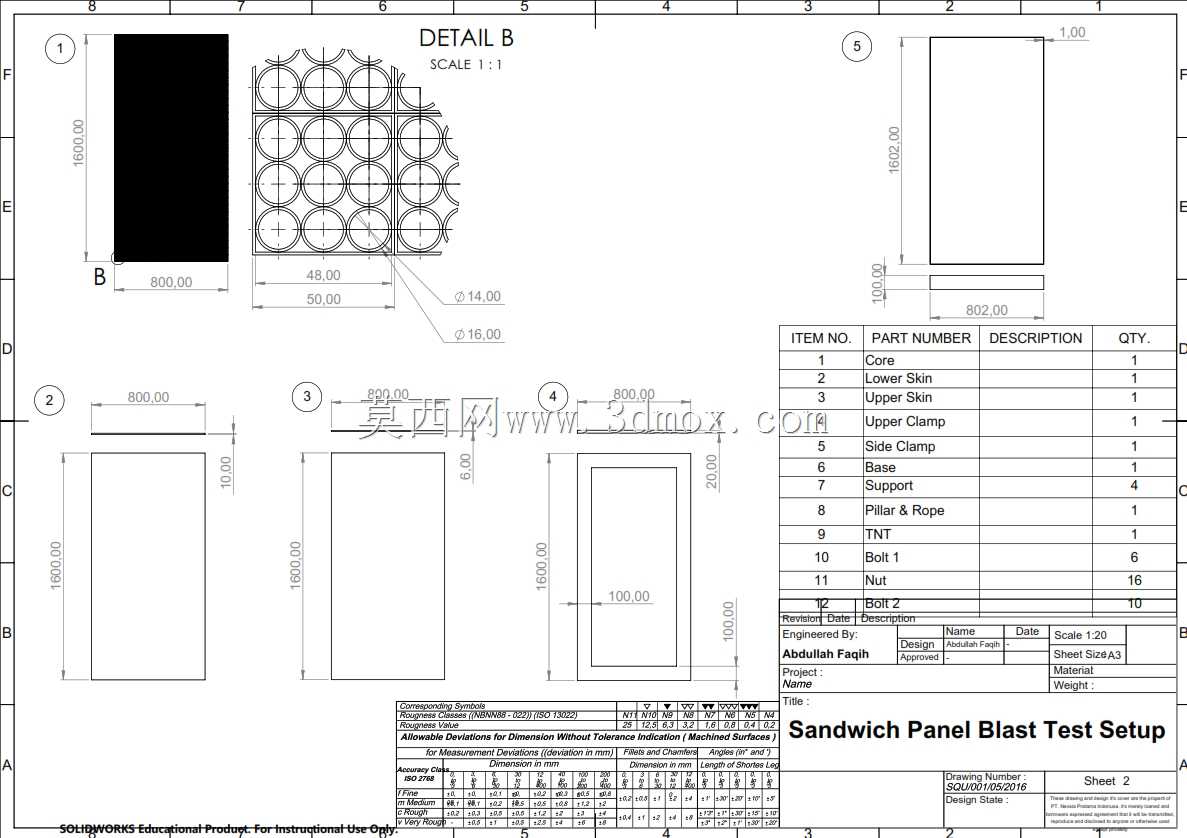

　　在军用车辆底部防护结构的研发流程中，抗爆性能验证是决定夹层板材料选型能否落地的核心环节，这套爆破试验模拟装置，正是为了复现地雷等爆炸物对车辆底盘的冲击工况而搭建的测试载体。装置的核心承载结构采用箱式框架设计，底部通过四个可调式支撑脚座完成水平调平与地面固定，支撑脚的柱体预留了足够的调节行程，可适配不同平整度的试验场地地面，安装时仅需保证框架上表面的平面度公差在允许范围内，即可避免试验过程中出现结构偏移带来的测试数据偏差。框架上沿均匀布置了多组螺栓压紧点位，测试时可将待验证的夹层板试样通过压块与螺栓牢牢固定在框架顶部，形成四周完全约束的支撑边界，完全模拟车辆底盘夹层板在整车上的实际安装固定状态，避免边界条件差异导致的测试结果失真。

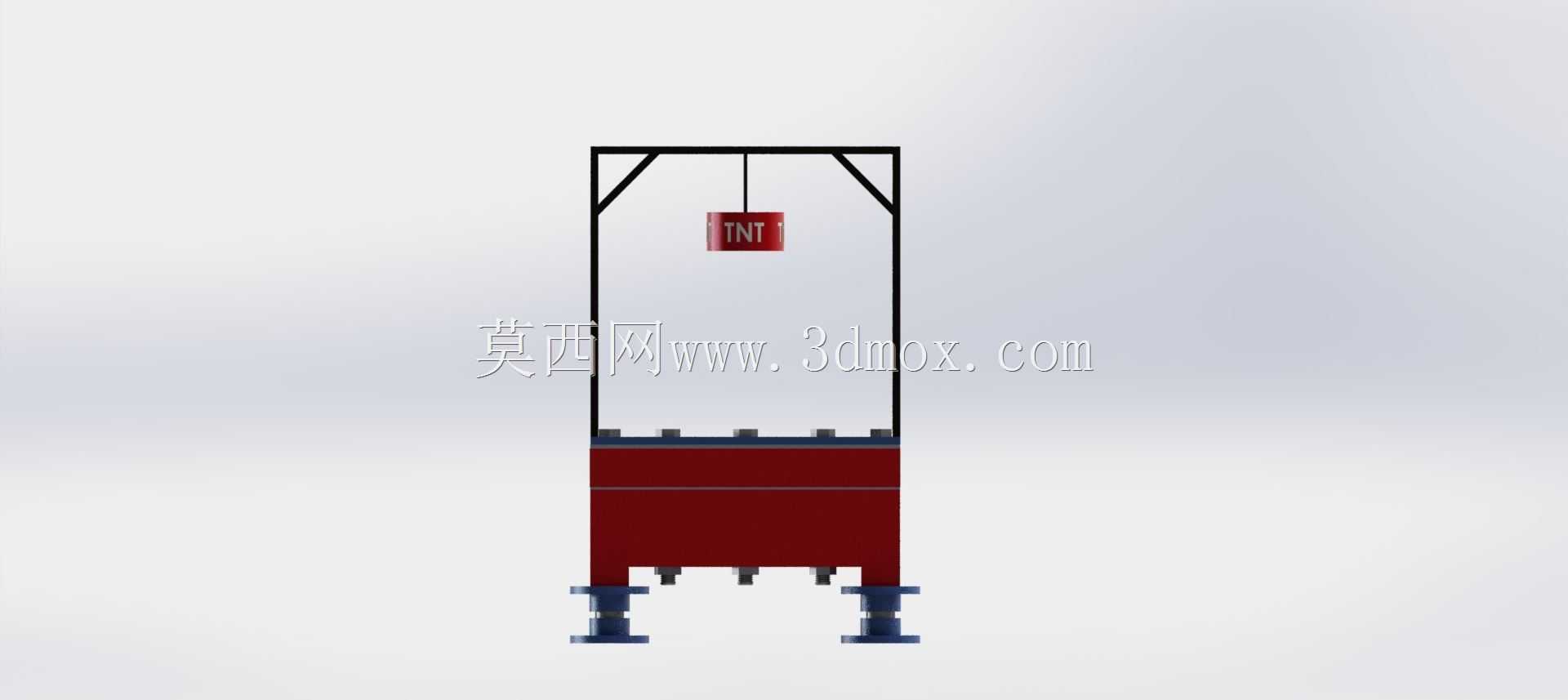

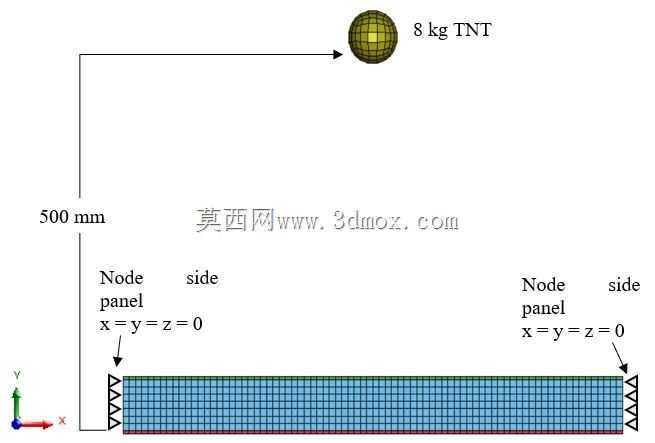

　　装置上方设置了独立的悬挂支架，支架的悬臂长度经过精准核算，可将8公斤规格的TNT药柱悬挂在距离夹层板试样表面500毫米的垂直高度位置，悬挂点的水平位置可通过支架上的滑槽进行微调，保证爆炸冲击的作用中心完全对准试样的几何中心，还原地雷在车辆底部正下方起爆的真实工况。整套装置的结构设计充分考虑了重复试验的使用需求，箱式框架的侧壁采用加厚钢板焊接成型，可承受多次爆炸冲击带来的侧向载荷而不产生塑性变形，每次试验完成后仅需更换损坏的夹层板试样，检查螺栓紧固状态与支撑脚的水平度即可开展下一轮测试，大幅降低了多组材料对比试验的准备周期。不同于实车爆炸试验的高成本与高风险，这套模拟装置可在可控的试验环境下完成不同材质、不同结构夹层板的抗爆性能初筛，

　　通过观测爆炸冲击后夹层板的变形量、破损情况，即可快速筛选出满足车辆底部防护要求的夹芯材料方案，为后续的实车验证阶段缩小选型范围，减少不必要的实爆测试投入。悬挂支架与主框架采用分体式设计，运输时可将支架拆解后单独收纳，现场组装时仅需通过定位销与紧固螺栓即可完成支架与主框架的连接，无需复杂的校准工序即可保证悬挂点的位置精度，适配野外临时试验场与室内爆炸测试舱等不同的测试场景。
