HeliCAP瓶盖冷流道十腔注塑模具结构

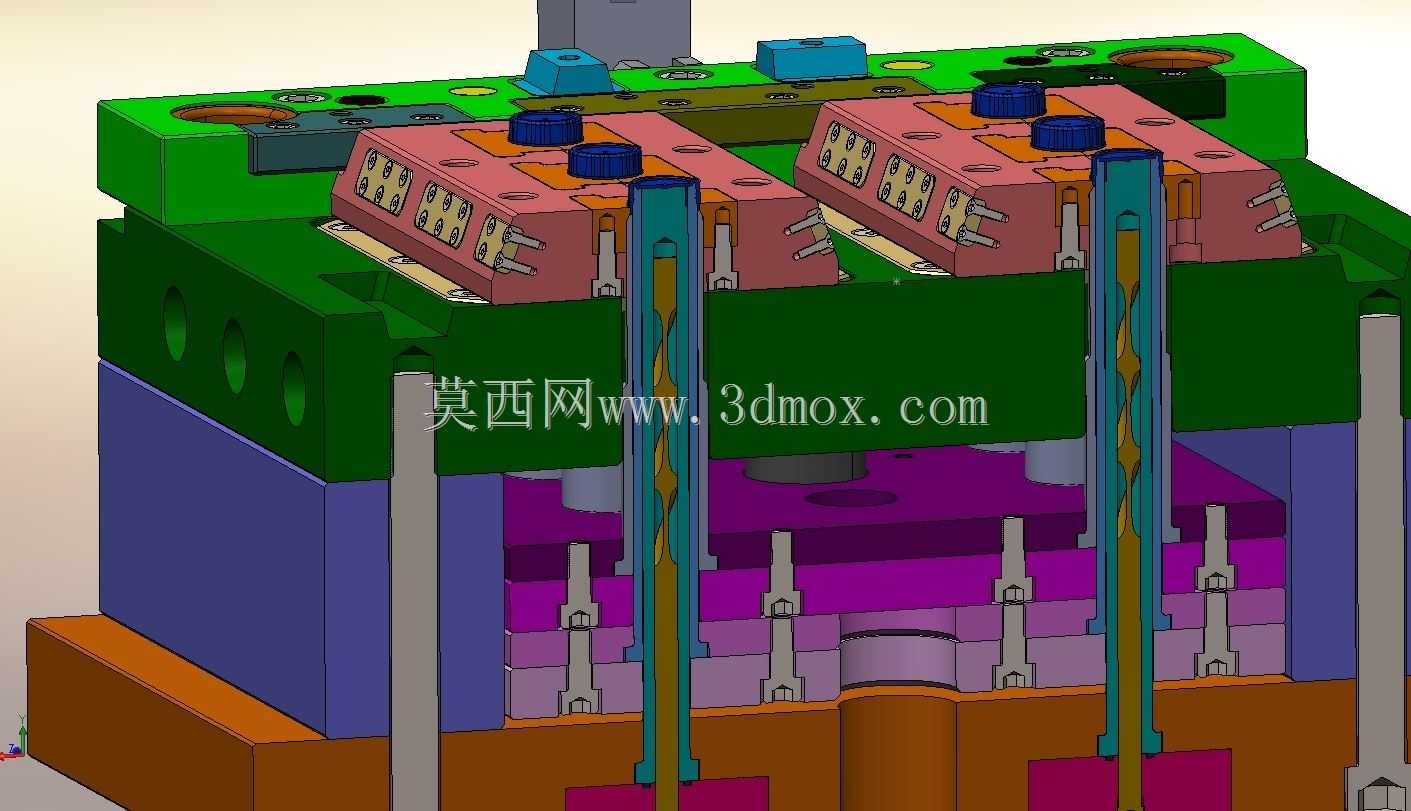

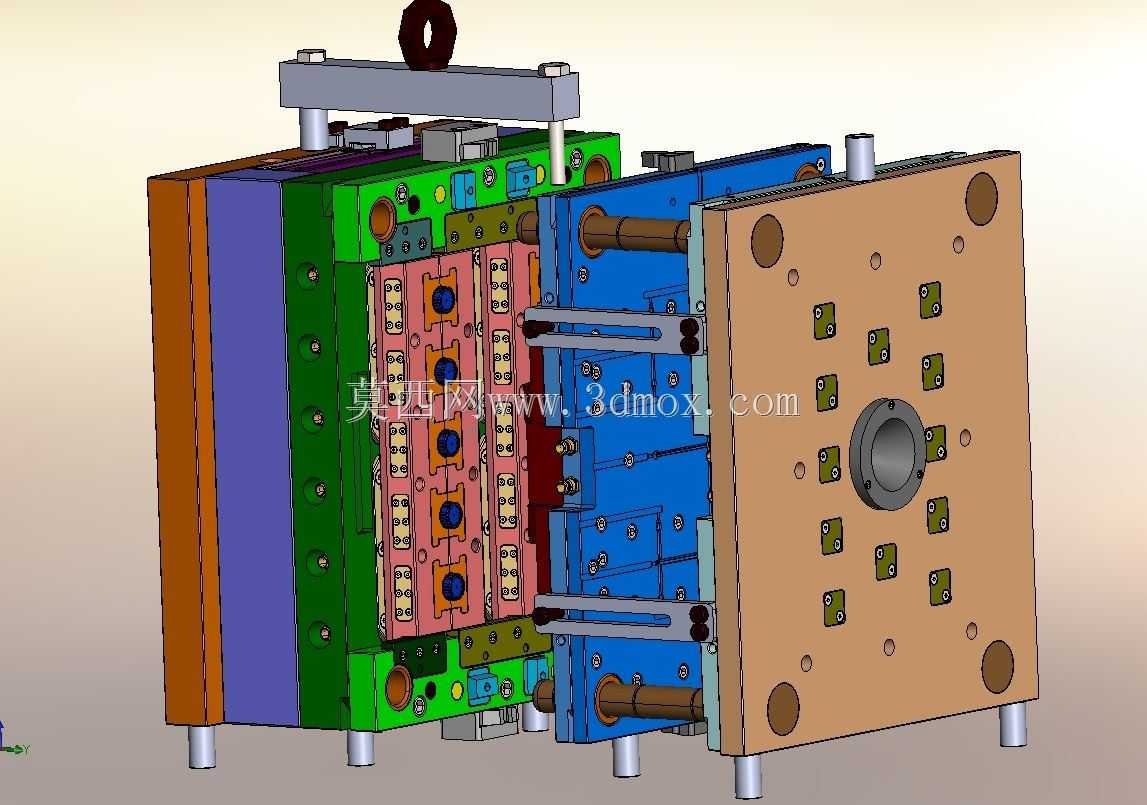

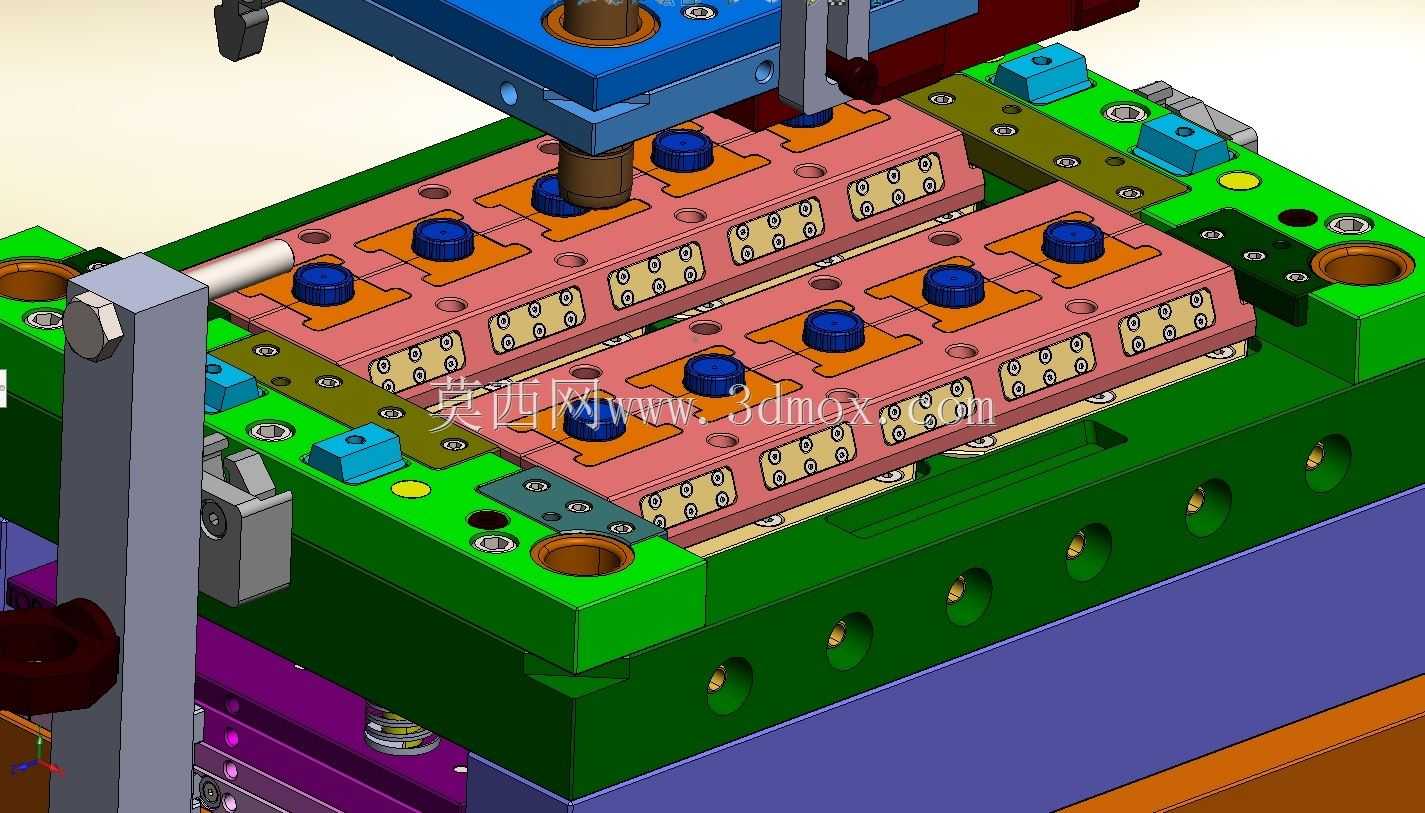

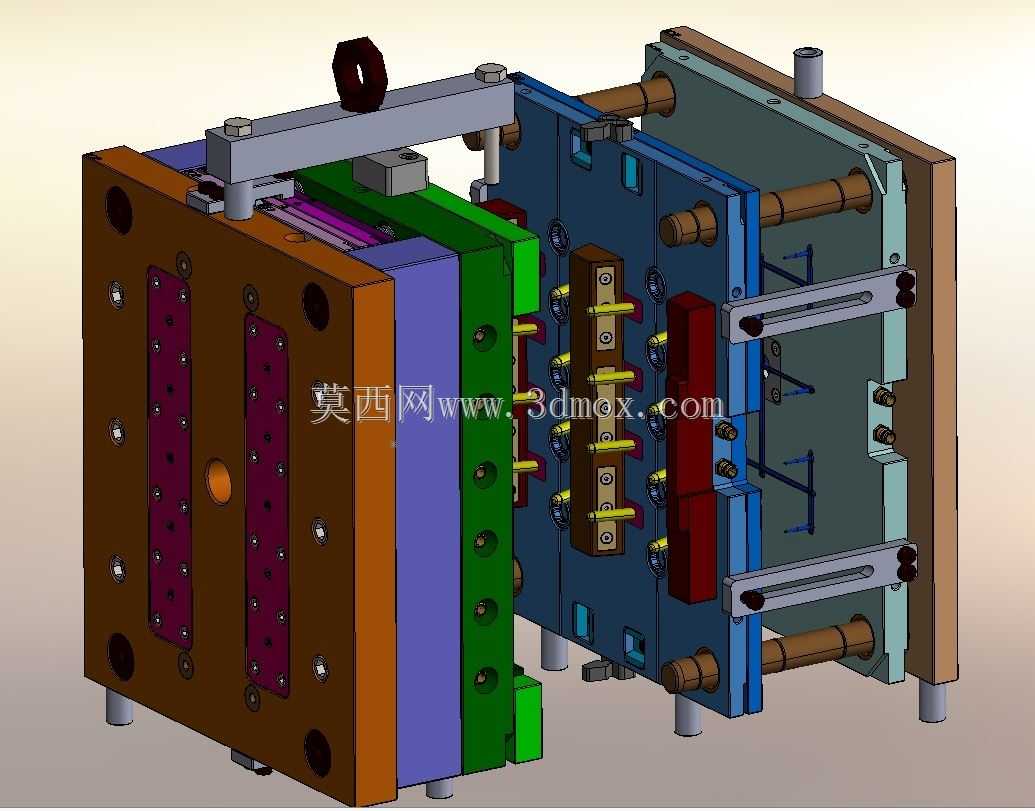

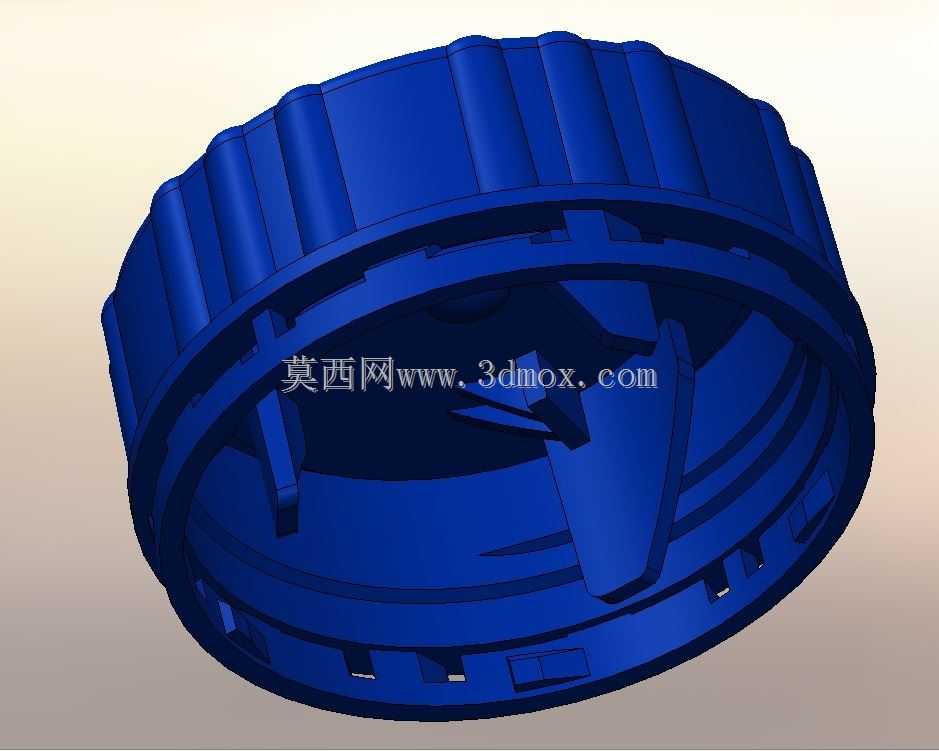

　　这套冷流道多型腔模具主要面向包装行业的塑料瓶盖批量注塑生产场景，适配常见的HeliCAP系列防盗瓶盖成型需求，在快消品包装、日化包装、食品饮料包装的瓶盖生产环节中，这类多腔冷流道结构是兼顾成型效率与改造成本的主流选型。从结构布局来看，整套模具采用两排对称的10型腔排布设计，分流道采用平衡式布局，能够保证熔融塑料在充模过程中各型腔的进料压力、充模速度保持一致，避免出现个别型腔填不满、飞边或者成型件内应力不均的问题，有效降低批量生产时的不良率。模具的动定模侧都设置了独立的导向定位结构，除了常规的导柱导套配合外，型腔周边额外增设了精定位锁块，能够承受高速注塑时的模腔侧压力，减少长期生产过程中出现的型腔错位问题，保证瓶盖的螺纹精度、

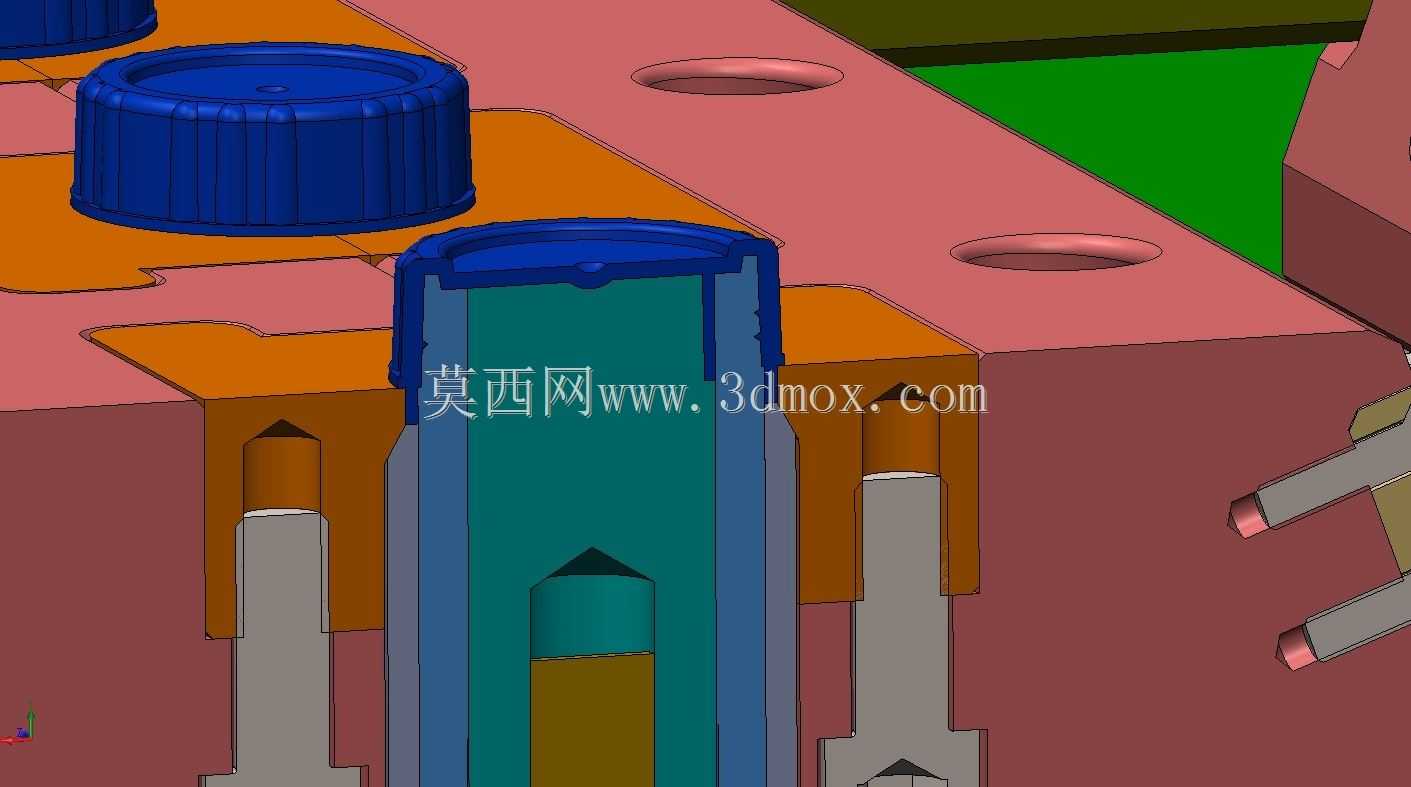

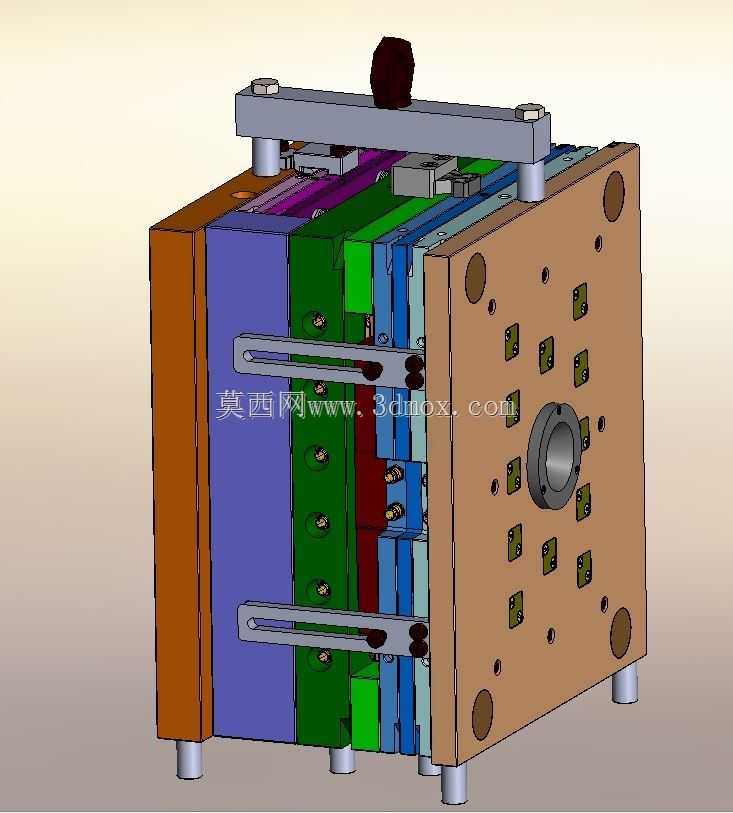

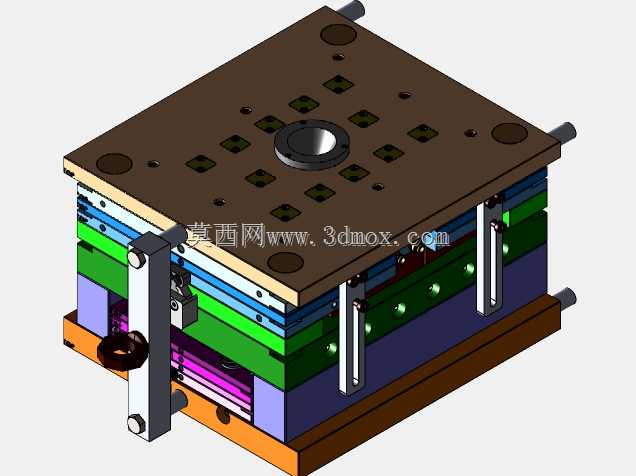

　　密封配合面的尺寸稳定性。冷却系统采用随形水路设计，围绕每个型腔的周向布置循环冷却通道，能够快速带走注塑过程中传入模仁的热量，缩短成型周期，同时避免因冷却不均导致的瓶盖翘曲、收缩率不一致的问题，保证成型后的瓶盖尺寸稳定，能够顺利和对应瓶口完成旋合密封。顶出结构采用推板结合顶杆的复合顶出方式，针对瓶盖这类薄壁带内螺纹的塑件，能够保证顶出过程中受力均匀，不会出现顶白、顶穿或者变形的问题，开模后塑件能够顺利脱离动模型芯，配合自动化取件设备可以实现无人化连续生产。在安装边界上，这套模具的模架尺寸适配市面上主流的200吨级卧式注塑机的安装参数，定位圈尺寸、浇口套球面半径都符合通用注塑机的接口标准，不需要额外改装设备即可直接上机调试，

　　模具的总厚度、开模行程预留量都经过核算，能够满足瓶盖自动脱落所需的开模距离要求。流道部分采用常规的冷流道设计，相比热流道结构虽然会产生少量流道凝料，但是模具整体制造成本更低，维护难度更小，对于中小批量的瓶盖生产订单来说，投入产出比更高，凝料经过粉碎后还可以按比例混入新料重复使用，不会造成过多的原料浪费。模仁部分采用镶拼式结构，每个型腔的成型部件都可以单独拆卸更换，当出现局部型腔磨损或者需要调整瓶盖局部细节尺寸时，不需要更换整套模仁，只需要更换对应镶件即可，大幅降低后期的模具维护成本与停机维修时间。
