自行车脚踏板注塑成型模具结构设计

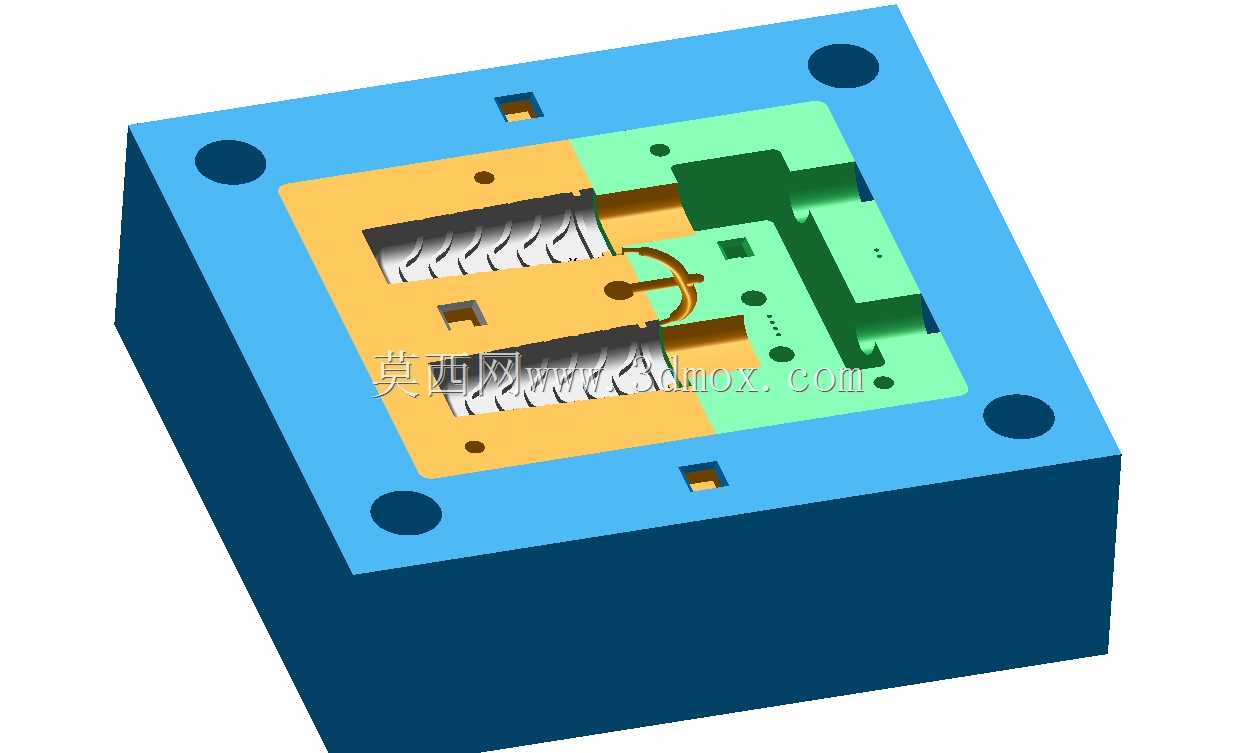

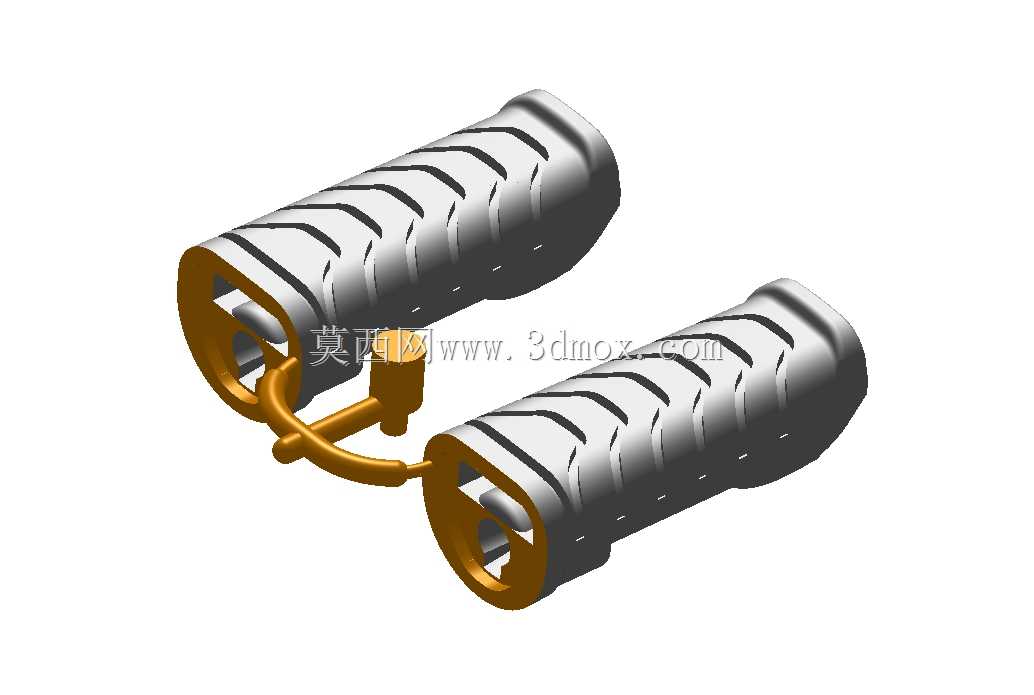

　　这套模具对应民用通勤、运动类自行车脚踏板部件的批量注塑成型需求，脚踏板作为骑行过程中直接承接人体踩踏力、传递骑行驱动力的外露部件，既要满足日常户外使用的耐冲击、耐磨损、抗老化性能要求，也要兼顾批量生产时的成型效率与尺寸一致性，因此模具结构设计需要平衡成型精度、生产效率与使用寿命三方面的工程需求。从结构布局来看，模具采用标准两板模模架搭配嵌入式成型镶块的设计方案，定模侧设置主浇口套与分流道布局，熔融的改性PP或玻纤增强尼龙原料通过注塑机喷嘴注入浇口套后，经梯形截面分流道均匀分配到两个模腔，可一次成型出左右对称的一对脚踏板主体部件，有效减少单批次生产的开合模次数，提升单位时间产出。模腔部分采用镶拼式结构，将脚踏板表面的防滑纹路安装位、

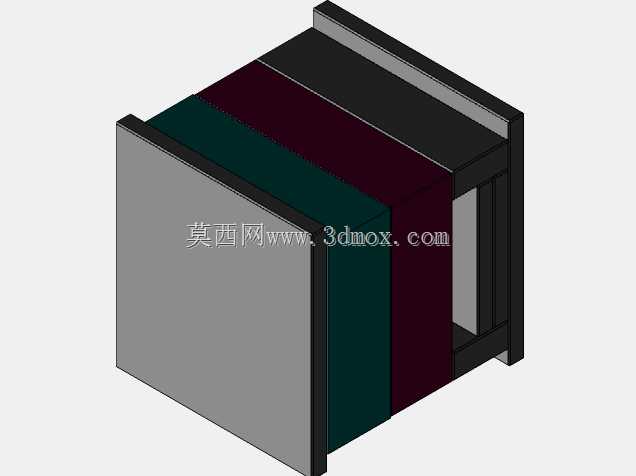

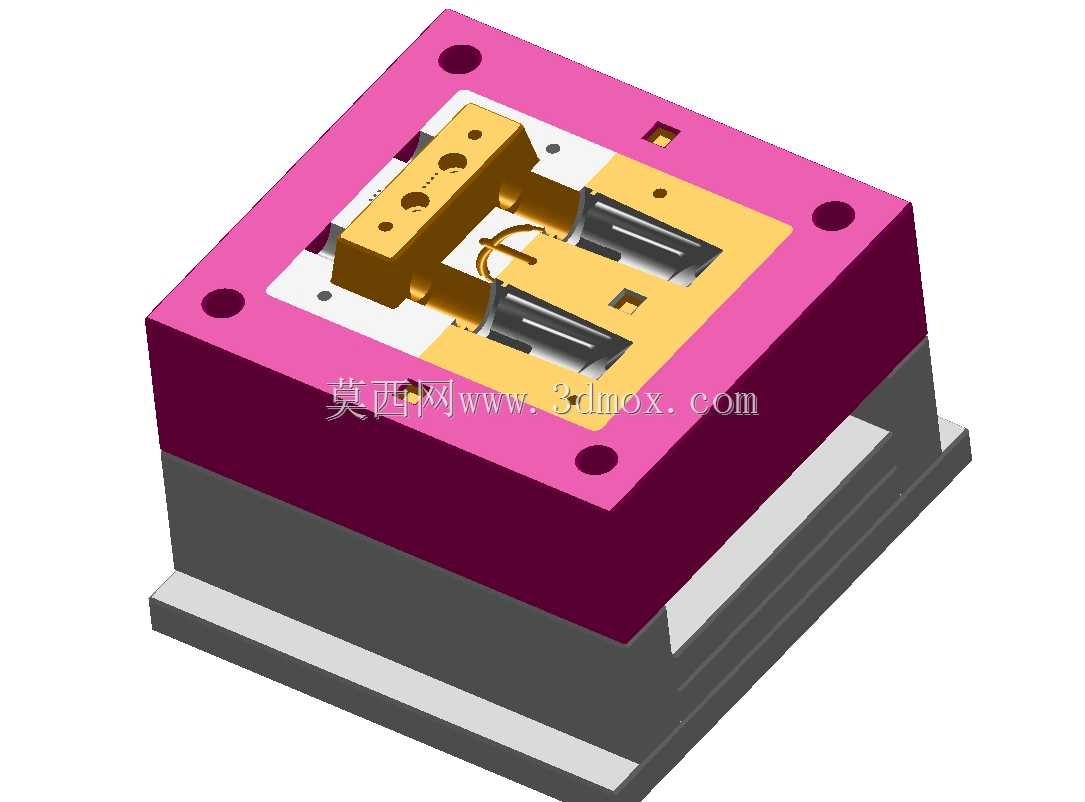

　　轴芯装配孔对应的成型部位单独制作成硬质合金镶块，既方便后续磨损后的快速更换维护，也能在加工阶段通过分体磨削、电火花加工保证细小结构的成型精度，避免整体式型腔加工时的清角困难、局部应力集中问题。动模侧设置有顶出机构与复位杆组件，顶杆布局避开脚踏板的外观面与轴芯装配基准面，顶出位置选在零件边缘的非装配区域，防止顶出痕迹影响后续的表面处理与装配精度；同时模架内部预留了循环冷却水道的走水空间，水道沿模腔轮廓均匀排布，保证成型过程中模温均匀分布，减少零件翘曲、缩痕等成型缺陷，将成型周期控制在合理区间。安装边界方面，模具的外轮廓尺寸适配常用的160吨级卧式注塑机拉杆间距，定位圈尺寸、浇口套球面半径均匹配对应注塑机的射嘴规格，

　　模具总厚度符合设备的最小模厚安装要求，无需额外加装垫板即可直接上机装夹；导柱导套采用标准模架配套的高精度滑动组件，合模时的定位精度可保证模腔错位量控制在0.02mm以内，满足脚踏板部件与中轴组件的装配公差要求。在实际生产场景中，这套模具可适配常规热塑性塑料的注塑成型工艺，通过调整注塑压力、保压时间与模温参数，可稳定生产出满足骑行强度要求的脚踏板部件，成型后的零件仅需去除浇口飞边、简单修整即可进入后续的轴芯压装、表面防滑处理工序，适配自行车整车厂的零部件配套供应链生产节奏。
