杯型制品注塑成型模具结构设计

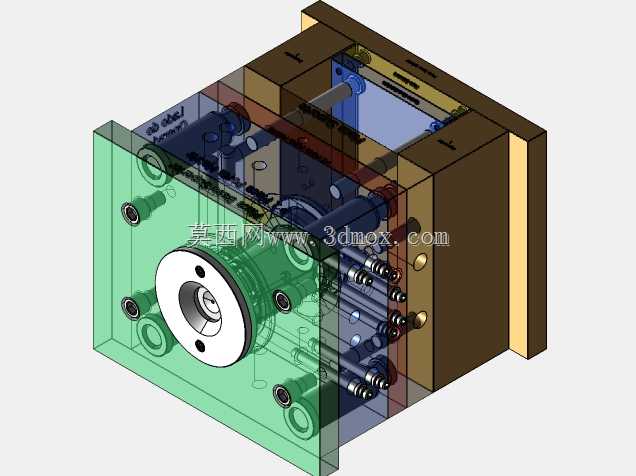

　　这套模具针对杯状薄壁类塑料制品的批量注塑成型需求开发，核心应用场景覆盖日用塑料制品、食品包装容器、小型工业塑料配件的量产加工环节，适配卧式注塑机的安装工位，可直接匹配常规吨位注塑设备的锁模、射胶参数区间。从结构布局来看，模具采用单分型面两板模基础架构，型腔侧设置透明可视化的结构观测区域，方便试模阶段快速排查走胶缺陷、排气不畅等常见问题，型芯侧集成多组循环冷却水道，围绕杯型制品的侧壁与底部轮廓均匀排布，可保证成型周期内模温均匀分布，避免制品出现缩痕、翘曲变形等质量缺陷。顶出机构采用直顶加顶杆组合布局，针对杯型制品的深腔结构特性，在型芯周向均匀布置顶出点位，顶出行程匹配制品脱模斜度设计，可保证顶出过程受力均匀，不会出现顶白、

　　顶穿制品的问题。导向系统采用高精度导柱导套配合结构，合模时可保证型腔与型芯的同轴度误差控制在0.02mm以内，避免长期生产过程中出现飞边、偏心等问题。浇注系统采用侧浇口进料方案，浇口位置设置在制品侧壁非外观面区域，成型后可快速修剪浇口残留，不会影响制品外观质量。排气槽开设在分型面与熔体流动末端位置，深度控制在0.02mm，可快速排出型腔内的空气，避免制品出现烧焦、缺胶等缺陷。模具的安装尺寸适配常规注塑机的拉杆间距，定位圈与浇口套尺寸符合行业通用标准，无需额外改装即可快速上机安装，模具的锁模面平行度、开模行程均经过结构校核，可满足连续量产的稳定性要求。冷却系统的水路接口采用标准快插接头规格，可快速对接注塑机的冷却循环系统，

　　水路内部做抛光处理，减少水垢沉积，延长模具维护周期。整套结构在设计阶段充分考虑了加工工艺性，模板、镶件等零部件均可采用常规铣削、磨削、线切割工艺完成加工，无需特殊定制刀具，可有效降低模具制造成本，缩短模具交付周期。针对杯型制品的薄壁特性，型腔侧壁做了强化处理，可承受注塑过程中的高压射胶压力，不会出现型腔变形胀模的问题，镶件拼接位置均做了精密配合处理，避免长期生产出现溢料飞边。
